- Referência do fabricante: IIC209
- EAN: 4021179117593
- NCM do produto: 85365090
Destaques do Produto
Tipo de Montagem
Não...mais
Saiba mais sobre: "IIC209 IFM - Sensor Indutivo ifm Automação Industrial M30 22mm PNP/NPN M12"
Destaques do Produto
Tipo de Montagem
Não embutido
Rosca
M30 x 1.5
Alcance
22 mm
Conexão
M12
Saída
PNP/NPN (Selecionável)
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

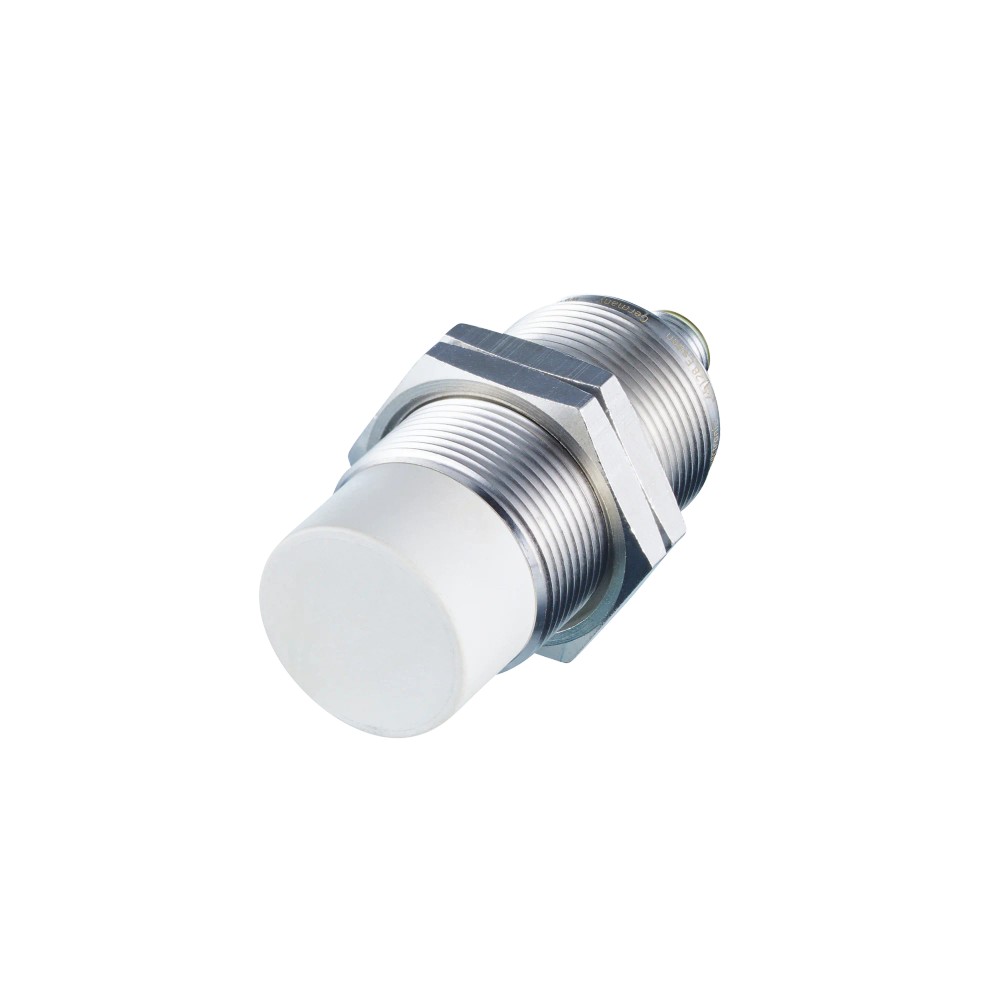

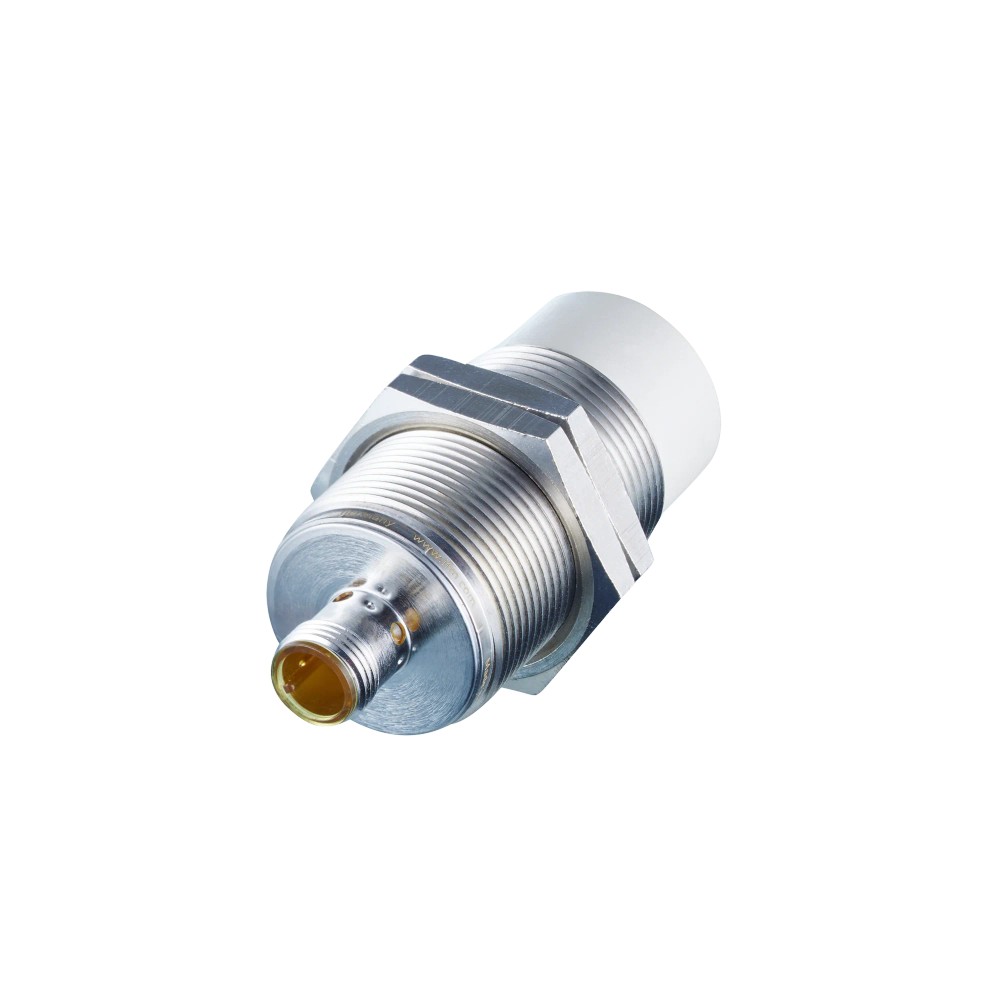

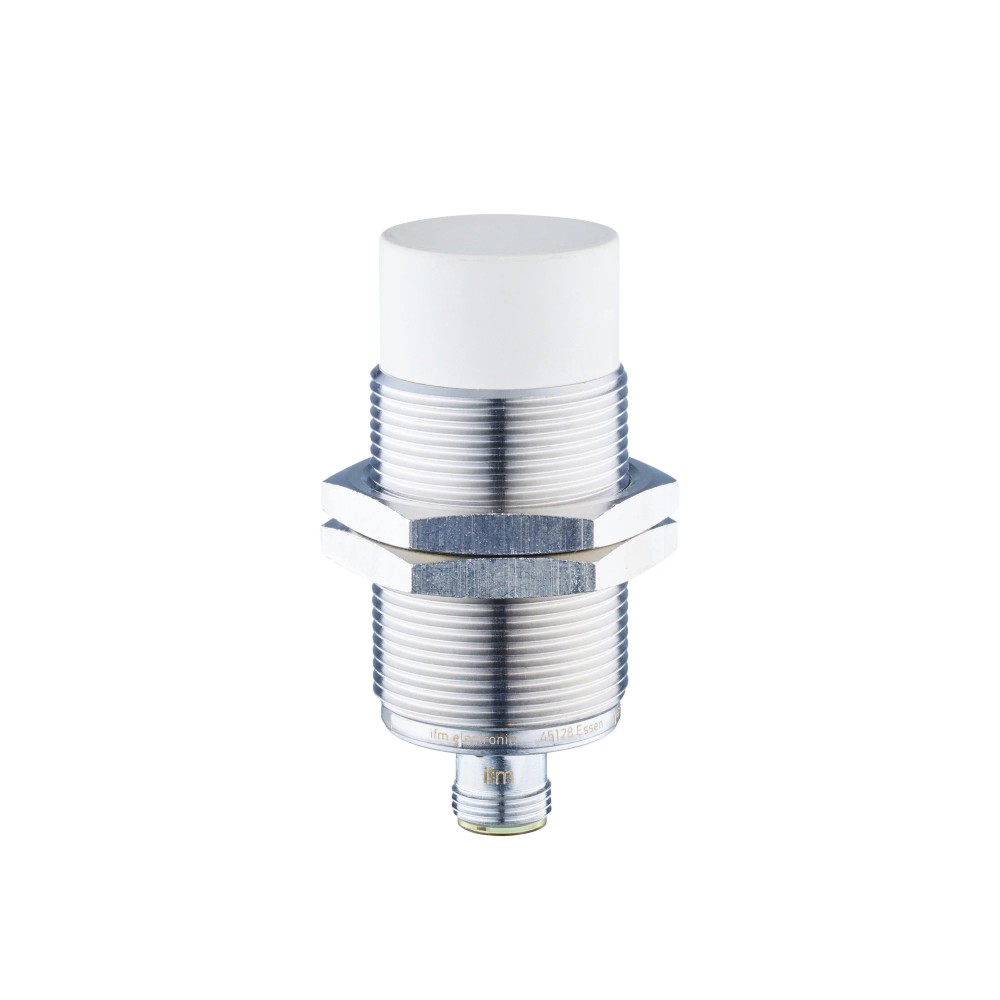

Sobre o Sensor Indutivo ifm IIC209 M30 22mm PNP/NPN
O sensor indutivo ifm IIC209 é um componente industrial de alta confiabilidade, ideal para detecção de objetos metálicos em ambientes agressivos como máquinas-ferramenta. Com rosca M30 e alcance de 22 mm, oferece versatilidade operacional com saída selecionável PNP/NPN. Seu design é otimizado para resistência a fluidos de refrigeração e lubrificantes, garantindo longa vida útil em aplicações automotivas e de manufatura.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | IIC209 |
| Marca | ifm |
| Rosca | M30 x 1.5 |
| Alcance | 22 mm |
| Saída | PNP/NPN |
| Conexão | M12 |
| Proteção | IP 68 |
| Temperatura | -25...70 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações em máquinas-ferramenta
- Ambientes com presença de lubrificantes e refrigerantes
- Automação industrial que exija detecção de longo alcance (22 mm)
⚠ Considere outro se precisa de:
- Ambientes com temperaturas superiores a 70 °C
- Detecção de objetos não metálicos
- Locais com vibração excessiva sem suporte adequado
APLICAÇÕES E USO
- Detecção de posição em linhas de montagem automotiva.
- Monitoramento de ferramentas em centros de usinagem com presença de fluidos de corte.
- Controle de fim de curso em cilindros e atuadores hidráulicos ou pneumáticos.
- Aplicações que exigem detecção robusta em ambientes com alta umidade ou respingos de óleos industriais.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo ifm IIC209 M30 22mm PNP/NPN, verifique estes pontos:
Quando escolher o IIC209
Ideal para aplicações M30 que necessitam de longo alcance (22 mm) e alta resistência química a refrigerantes e lubrificantes.
Quando buscar alternativas
Se a aplicação exigir montagem embutida em metal ou dimensões menores (como M12 ou M18), busque outros sensores da linha ifm compatíveis com o espaço disponível.
ESPECIFICAÇÕES TÉCNICAS
| Área de aplicação | ||
|---|---|---|
| Tipo de produto | Sensor indutivo | Classificação do componente |
| Aplicação | Automação industrial, máquinas-ferramenta, refrigerantes | Uso recomendado |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Limites de alimentação |
| Saída | PNP/NPN selecionável | Configuração elétrica |
| Frequência de comutação | 100 Hz | Velocidade máxima de resposta |
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 22 mm | Distância nominal de operação |
| Montagem | Não embutido | Condição de instalação |
| Histerese | 3...15 % de Sr | Faixa de comutação |
| Dados mecânicos | ||
|---|---|---|

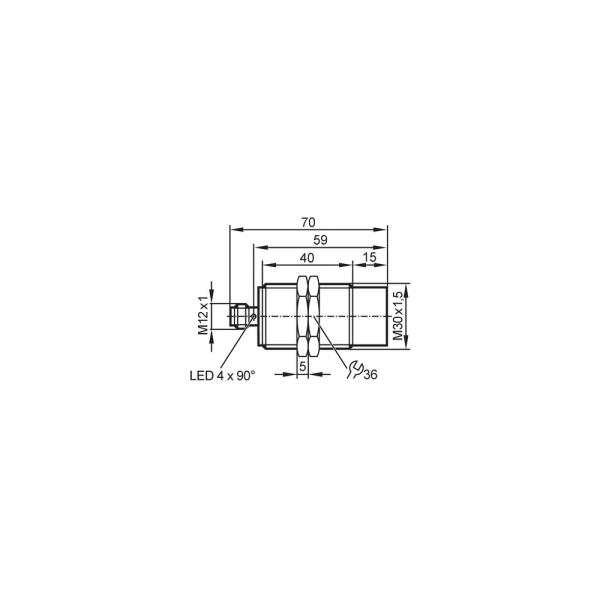

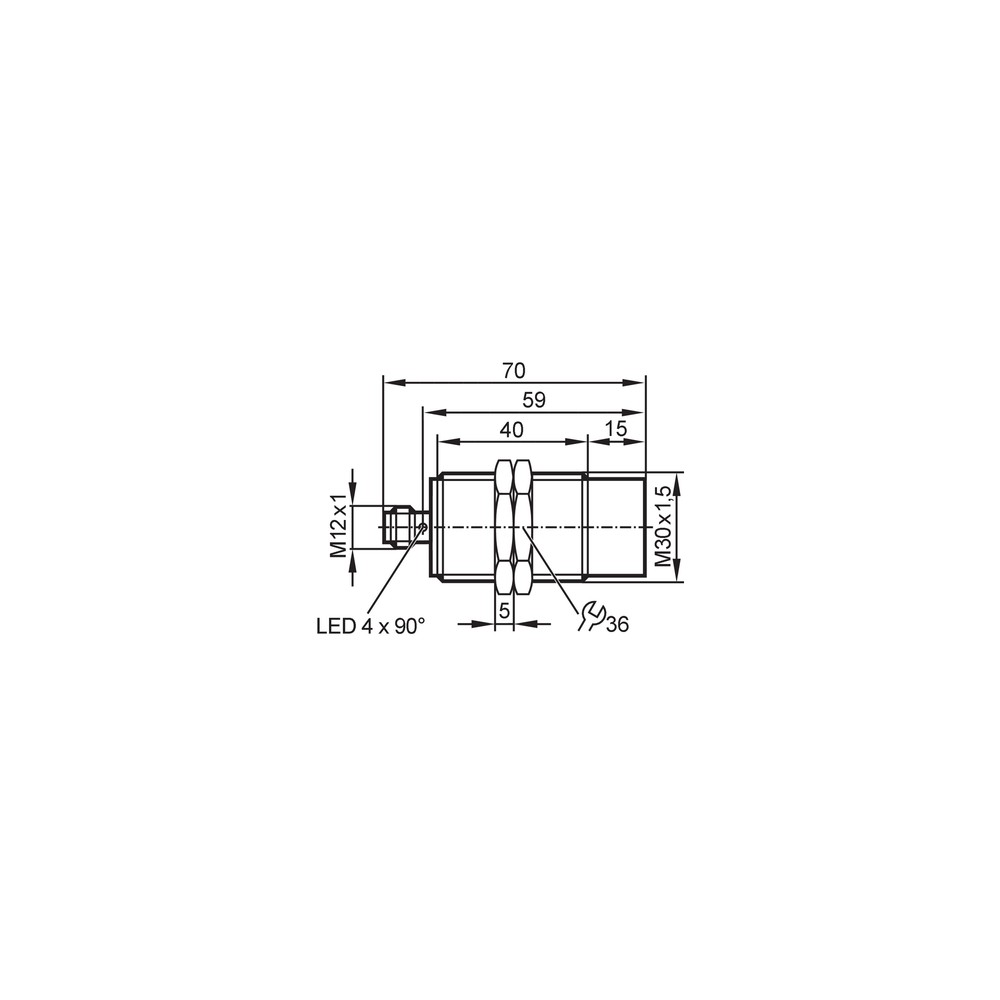

| Dimensões | M30 x 1,5 / L = 70 mm | Geometria do corpo |
| Material | Latão revestido com bronze branco | Construção do invólucro |
| Grau de proteção | IP 68 | Resistência ambiental |
COMPATIBILIDADE
Comunicação
• I/O Digital Padrão
Conexões
Elétrica
Conector M12, codificação A
Processo
Rosca M30 x 1.5
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes industriais com óleos | ✓ | O invólucro de latão/bronze branco possui alta resistência a fluidos industriais. |
| Detecção de peças de cobre | ✓ | Sensor indutivo detecta metais; observe apenas a redução do fator de correção para cobre. |
| Montagem embutida em metal | ✗ | Este sensor é do tipo não embutido; o metal circundante causará detecção falsa. |
INSTALAÇÃO
Como instalar o Sensor Indutivo ifm IIC209 M30 22mm PNP/NPN
- Verifique se o local de instalação permite o espaço de montagem 'não embutido' para o sensor.
- Limpe a superfície de rosca para garantir um ajuste firme.
- Rosqueie manualmente o sensor no suporte de fixação.
- Utilize as porcas de fixação incluídas para travar o sensor, aplicando torque máximo de 50 Nm.
- Conecte o cabo M12, garantindo que o conector esteja totalmente inserido e rosqueado.
- Verifique o acendimento do LED de status para confirmar a operação correta.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta na presença do alvo. | Objeto metálico fora do alcance nominal (22mm). | Verificar distância entre face ativa e o objeto. |
| LED de status não acende ou erro no PLC. | Falha na conexão do cabo M12 ou inversão de polaridade. | Testar continuidade do cabo e pinagem M12. |
| Sensor entra em modo de proteção. | Curto-circuito ou sobrecarga na carga de saída. | Verificar corrente de carga (limite 100 mA). |
| Detecção errática ou falsa comutação. | Acúmulo de partículas metálicas na face ativa. | Limpar a face ativa do sensor com pano macio. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IIC209 e onde ele é utilizado?
O IIC209 é um sensor indutivo da ifm com alcance de 22 mm, projetado para detecção de posição em ambientes industriais, incluindo máquinas-ferramenta expostas a fluidos de corte.
O que vem incluso na embalagem do produto?
Sim, ele acompanha duas porcas de fixação para instalação e possui contatos banhados a ouro para maior confiabilidade elétrica.
Existe alguma restrição de uso para este sensor?
O sensor não deve ser aplicado em ambientes onde a temperatura exceda 70 °C ou onde haja risco de impacto mecânico que supere a resistência estrutural do invólucro de latão/bronze branco.
Posso usar este sensor para detectar objetos plásticos ou de madeira?
Este modelo não é indicado para detecção de materiais não metálicos, pois opera baseando-se em campos eletromagnéticos.
O sensor não está atuando, o que devo verificar?
Se o LED amarelo não acender na presença do alvo, verifique se a alimentação de 10-30V DC está correta e se a distância entre o sensor e o objeto está dentro do alcance nominal de 22 mm.
Como diagnosticar falhas intermitentes no sensor?
Sintomas de curtos-circuitos ou falhas de sinal podem indicar sobrecarga. O sensor possui proteção interna, mas a verificação da fiação (pinagem M12) e a integridade do cabo são essenciais.
Devo comprar a versão PNP ou NPN deste sensor?
Este modelo IIC209 já inclui a função de saída selecionável PNP/NPN, eliminando a necessidade de escolher versões separadas para diferentes lógicas de controle.
Qual a vantagem deste modelo em relação a sensores indutivos comuns?
Este sensor é uma solução completa integrada com auxílio de ajuste ótico, superior a modelos básicos que não possuem indicação visual de comutação.
Quais os cuidados básicos para instalar o sensor?
A instalação requer que o sensor seja montado com as porcas fornecidas, garantindo torque máximo de 50 Nm e conexão através de conector padrão M12.
Qual a procedência deste componente?
A ifm garante a especificação conforme datasheet. O produto é uma peça de reposição ou componente de automação de alta performance, com procedência direta da fábrica.
GLOSSÁRIO TÉCNICO
Sensor Indutivo
Dispositivo que detecta objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Princípio de funcionamento)
Montagem não embutida
Tipo de montagem onde a face ativa do sensor deve ficar livre de metal circundante para manter o alcance nominal. (Ref.: Dataset atributos)
Histerese
Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, situada entre 3 e 15% do Sr. (Ref.: Especificação técnica)
IP 68
Grau de proteção que indica total resistência à entrada de poeira e proteção contra submersão prolongada em água/fluidos. (Ref.: Norma IEC 60529)
Saída PNP/NPN
Flexibilidade elétrica que permite ao sensor ser configurado para chavear o positivo (PNP) ou o negativo (NPN) conforme a necessidade do controlador. (Ref.: Função de saída)
