Sensor Indutivo IFM IIC208 M30

Pré-visualizar: IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68

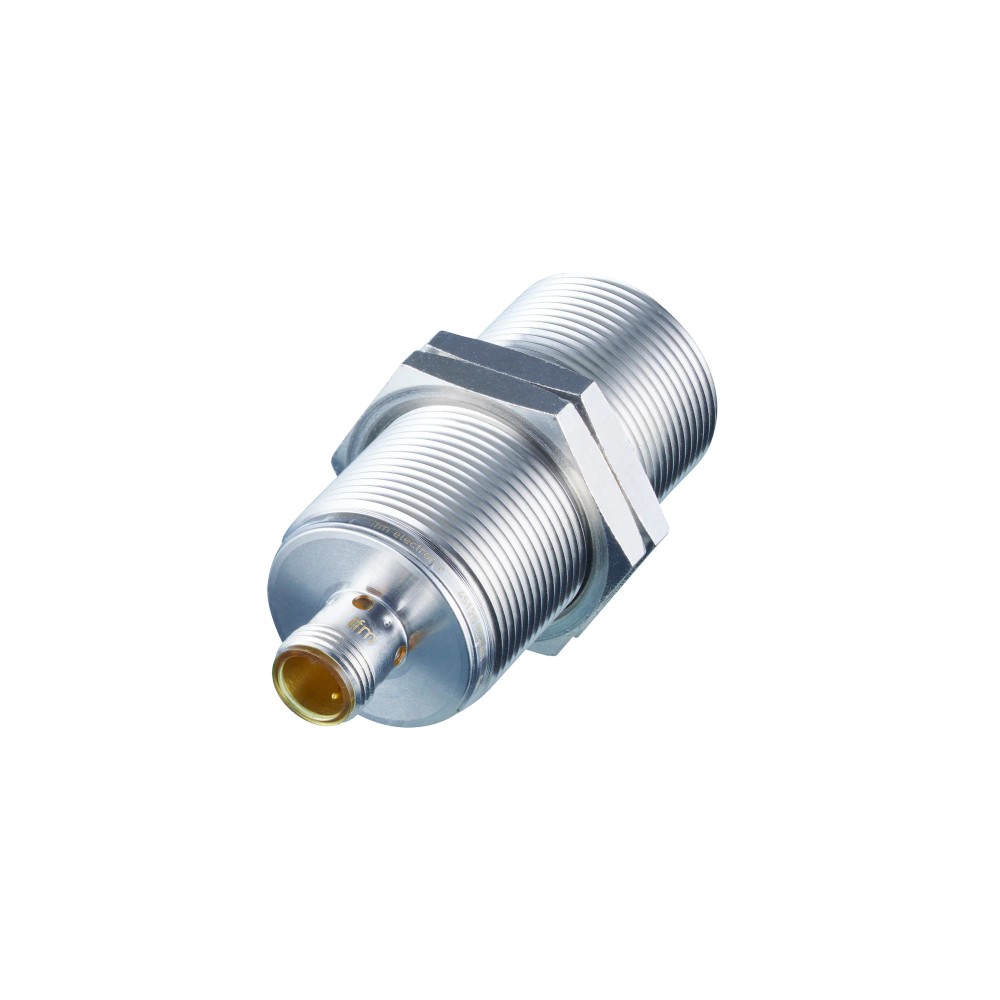

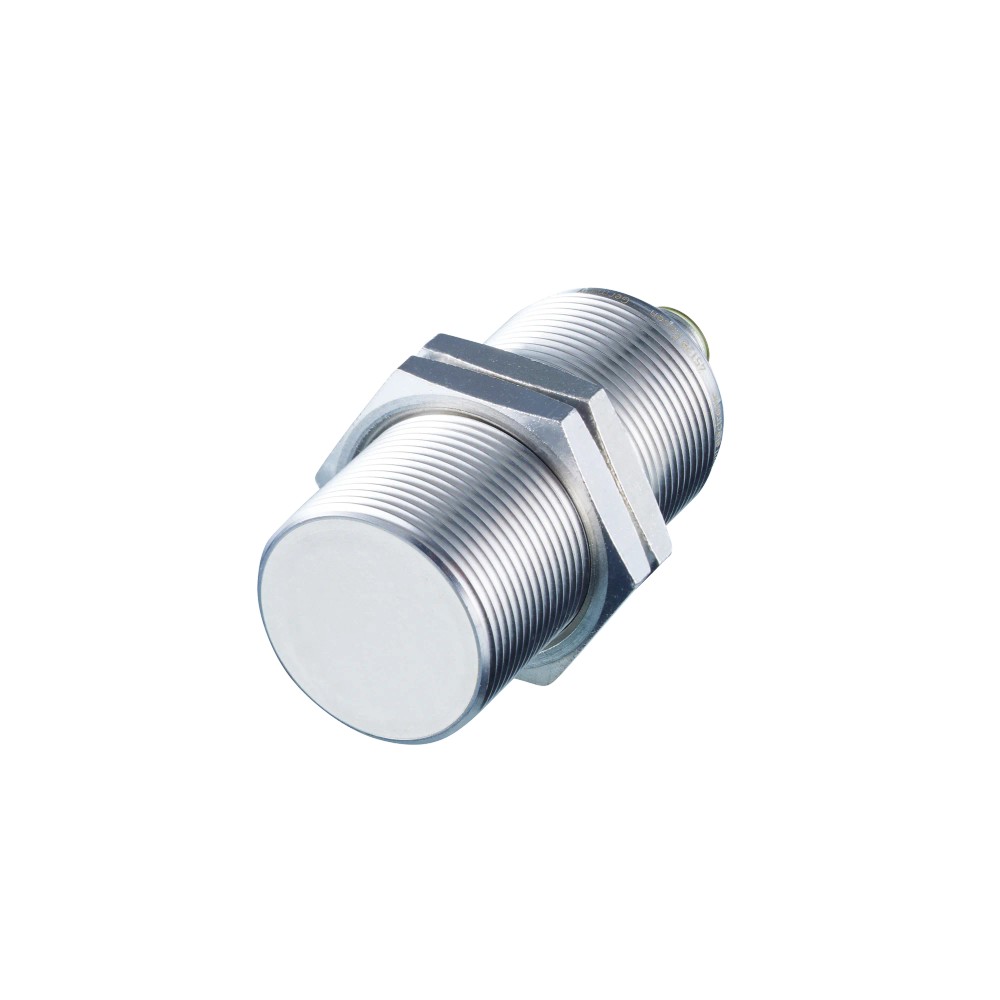

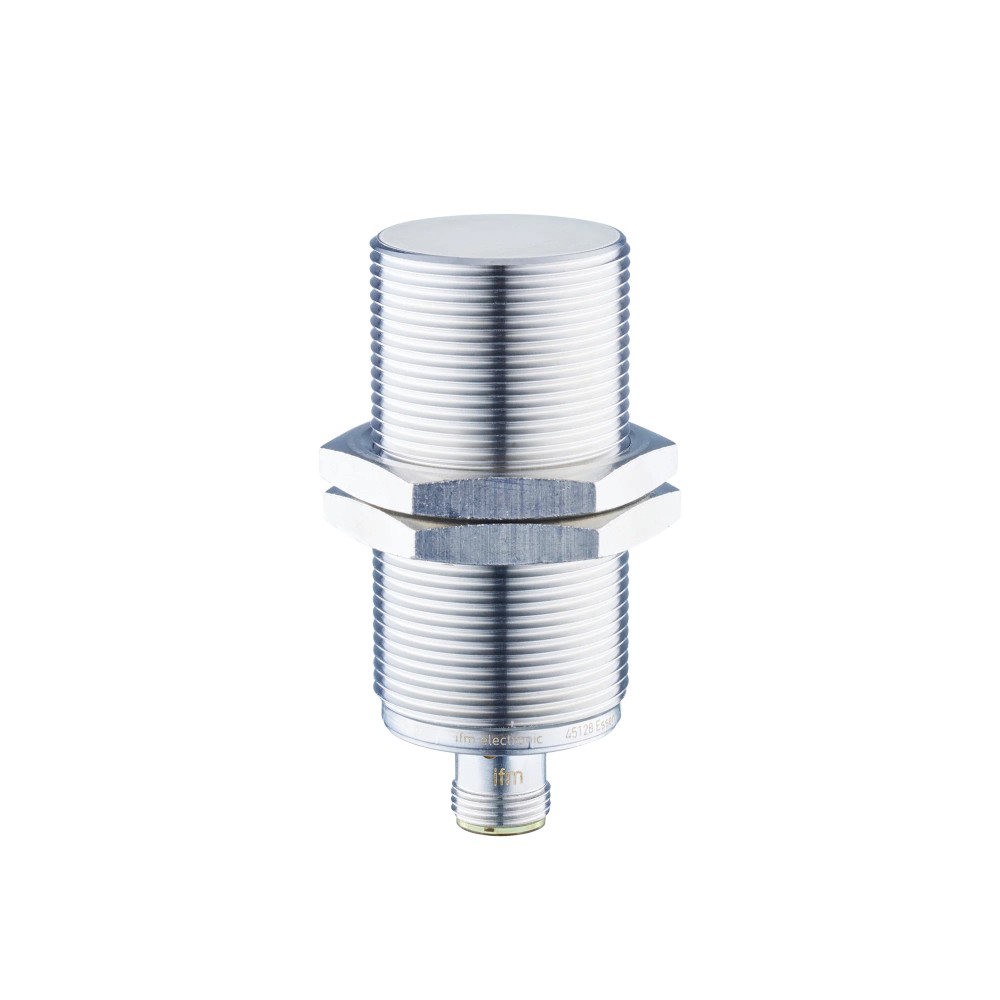

IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68

Imagem meramente ilustrativa

R$ 851,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC208
EAN: 4021179117586
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68"

Destaques do Produto

Rosca

M30

Alcance

15 mm

Conexão

M12

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68

O sensor indutivo IIC208 da IFM é um componente de automação robusto projetado para detecção sem contato de objetos metálicos em máquinas-ferramenta e ambientes com presença de fluidos. Com rosca M30, oferece alcance de detecção de 15 mm e versatilidade na saída, sendo configurável para PNP ou NPN. Destaca-se por sua alta durabilidade, proteção IP 68 e indicadores LED para ajuste preciso.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IIC208
Marca	IFM
Rosca	M30 x 1,5
Alcance de Detecção	15 mm
Tipo de Saída	PNP/NPN (Selecionável)
Conexão	M12
Grau de Proteção	IP 68
Temperatura Operacional	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com presença de refrigerantes e lubrificantes
Máquinas de ferramentas
Aplicações que necessitam de longo alcance de detecção (15 mm)
Ambientes que exigem proteção IP 68

⚠ Considere outro se precisa de:

Ambientes com temperaturas fora da faixa -25...70 °C
Detecção de materiais não metálicos (plásticos, madeira, líquidos)
Aplicações que exijam torque de montagem superior a 50 Nm
Montagem sem uso das porcas de fixação fornecidas

APLICAÇÕES E USO

Automação de máquinas de ferramentas industriais
Sistemas de transporte com presença de óleos, lubrificantes e refrigerantes
Monitoramento de presença em linhas de montagem metalmecânica

COMO ESCOLHER

Antes de comprar o IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68, verifique estes pontos:

Escolha este produto

Se sua aplicação exige montagem roscada M30 em ambientes industriais com presença de lubrificantes e necessita de detecção a até 15 mm de distância.

Busque alternativa

Se a aplicação requer detecção de materiais não metálicos (use sensores capacitivos) ou se o espaço físico é insuficiente para uma montagem M30.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Máquinas de ferramentas, refrigerantes e lubrificantes	Ambiente de operação pretendido

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Frequência de comutação	100 Hz	Velocidade máxima de operação

Dados mecânicos
Designação da rosca	M30 x 1,5	Padrão mecânico de montagem
Comprimento	70 mm	Dimensão total
Grau de proteção	IP 68	Resistência a fluidos e poeira

COMPATIBILIDADE

Comunicação

• Saída discreta (PNP/NPN)

Conexões

Elétrica 1 x M12; codificação: A

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com refrigerantes	✓	O produto possui grau de proteção IP 68, sendo compatível com o contato de fluidos de refrigeração industrial.
Detecção de cobre	✓	Sensores indutivos detectam metais, porém o alcance é reduzido pelo fator de correção (fator 0,4 para cobre).

INSTALAÇÃO

Como instalar o IIC208 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP68

Certifique-se de que a máquina esteja desligada.
Posicione o sensor no suporte de montagem M30.
Rosqueie manualmente as porcas de fixação até o contato com o suporte.
Aperte as porcas com torque máximo de 50 Nm.
Conecte o cabo M12 de 4 polos ao sensor.
Verifique o ajuste ótico (LED vermelho) para validar o posicionamento conforme o datasheet.

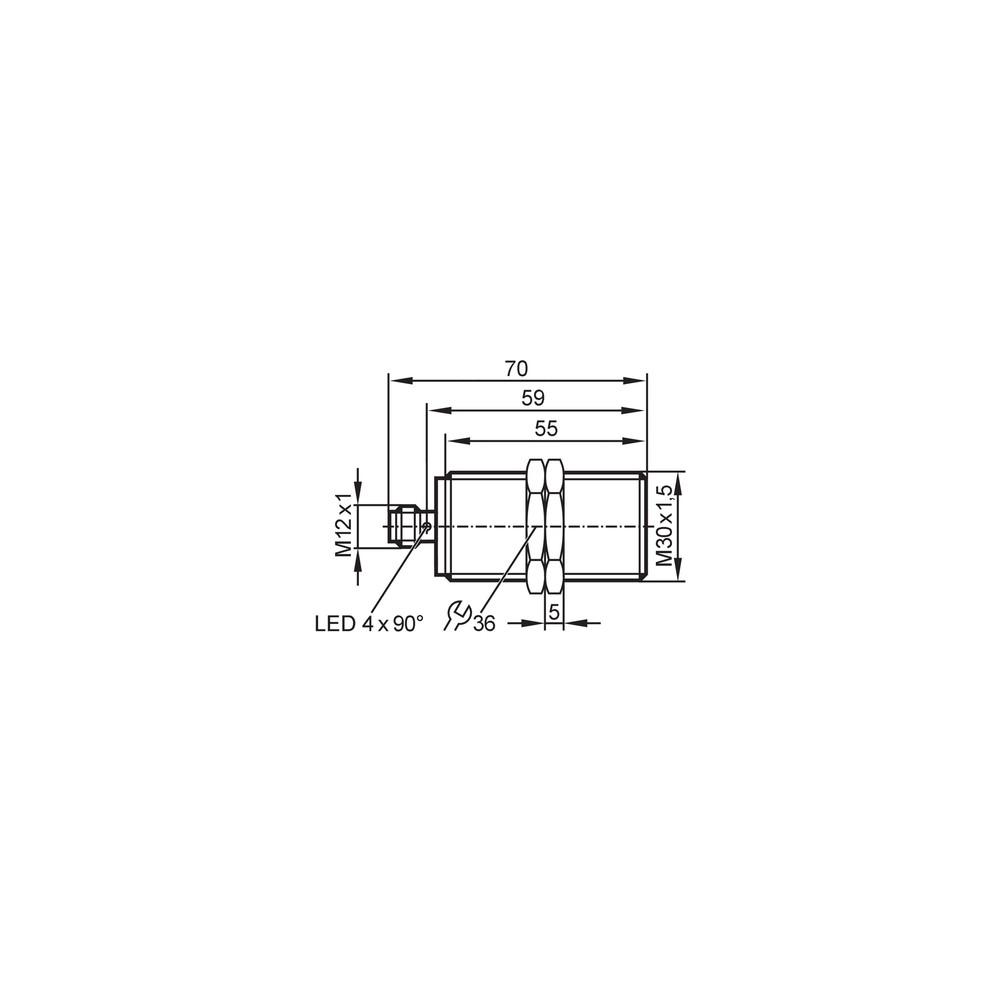

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o alvo	Objeto fora da zona de alcance (máx. 15 mm)	Verifique a distância entre o objeto e a face ativa do sensor
LEDs não acendem ou falha de sinal	Tensão fora da faixa 10-30V DC	Meça a tensão nos pinos de alimentação com multímetro
Saída não comuta	Curto-circuito na carga de saída	Cheque continuidade e curto-circuito no cabo e na carga conectada
Sensor inoperante	Polaridade invertida ou conexão incorreta	Confira o diagrama de pinagem no datasheet e a conexão dos fios

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IIC208 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IIC208?

Este é um sensor indutivo de proximidade da linha IFM, modelo IIC208, projetado para detectar a presença de objetos metálicos sem contato físico.

O que vem na caixa do produto?

O sensor acompanha duas porcas de fixação para a montagem no invólucro M30.

Este sensor detecta objetos plásticos?

Não deve ser utilizado para detectar objetos não metálicos, como plásticos ou líquidos, pois opera exclusivamente com base em campos eletromagnéticos.

Posso usar este sensor em temperaturas elevadas?

Não é recomendado para aplicações onde a temperatura ambiente ultrapasse o limite de 70 °C ou seja inferior a -25 °C.

O sensor não aciona, o que pode ser?

Se o sensor não estiver chaveando, verifique se a alimentação está entre 10 e 30 V DC e se o objeto metálico está dentro da distância nominal de 15 mm.

Quais os sinais comuns de mau funcionamento?

Sintomas de falha incluem ausência de sinal LED ou sinal intermitente; verifique possíveis curtos-circuitos no cabo ou desalinhamento da face ativa.

Este sensor é melhor que modelos comuns de 15mm?

O modelo IIC208 é superior a sensores padrão por possuir alcance aumentado de 15 mm e auxílio de ajuste ótico integrado para facilitar a instalação.

Devo escolher este ou um modelo compacto?

Este modelo é ideal para aplicações fixas em automação industrial; para situações que exigem sensores remotos ou sem rosca M30, procure outras linhas da IFM.

Quais os cuidados na instalação?

A instalação deve garantir que o sensor não sofra vibrações excessivas que excedam o torque de aperto de 50 Nm na rosca M30.

Como funciona a procedência e garantia?

A IFM garante a conformidade técnica dos produtos, sendo o faturamento realizado diretamente pela IFM Electronic Ltda.

GLOSSÁRIO TÉCNICO

Distância de comutação (Sr)

Distância na qual o alvo metálico é detectado pelo sensor indutivo. (Ref.: 15 mm)

Histerese

Diferença entre a distância de ligação e desligamento do sensor, prevenindo sinal oscilante. (Ref.: 1...15 % de Sr)

PNP/NPN

Tipo de saída de comutação configurável conforme a lógica de controle do PLC ou CLP. (Ref.: Saída de comutação)

IP 68

Grau de proteção que indica total resistência à entrada de poeira e submersão prolongada em água/fluidos. (Ref.: Grau de proteção)

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente em anos. (Ref.: 1424 anos)
