Sensor Indutivo IFM IIC200 PNP M30 15mm

Pré-visualizar: IIC200 IFM - Sensor Indutivo IFM Automação Industrial PNP M30 15mm IP67

IIC200 IFM - Sensor Indutivo IFM Automação Industrial PNP M30 15mm IP67

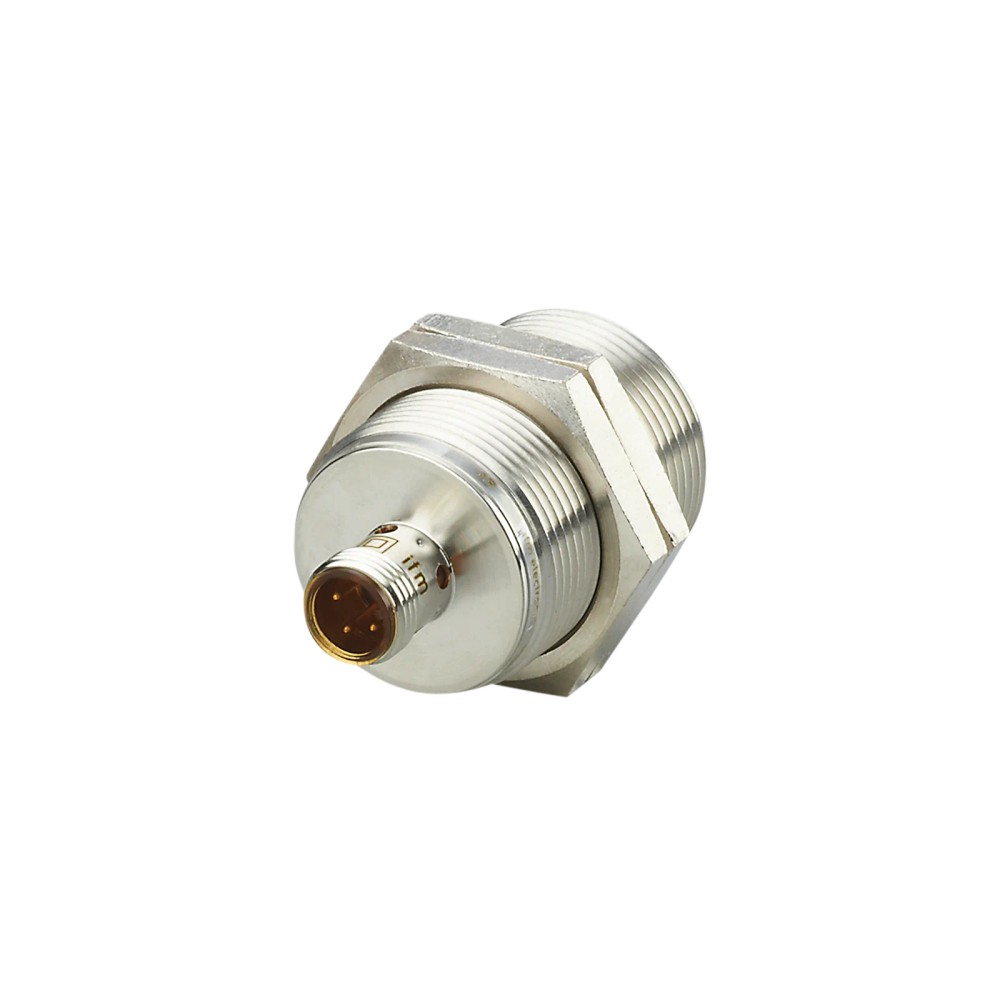

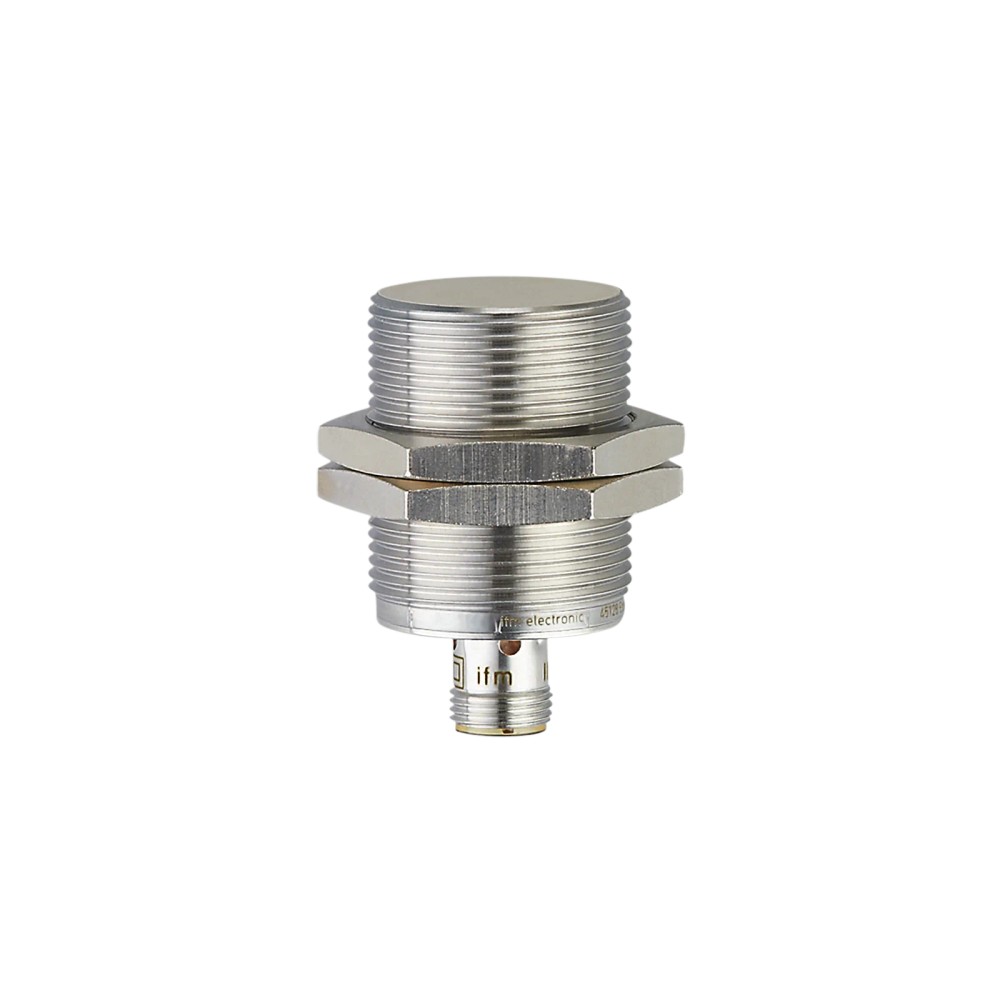

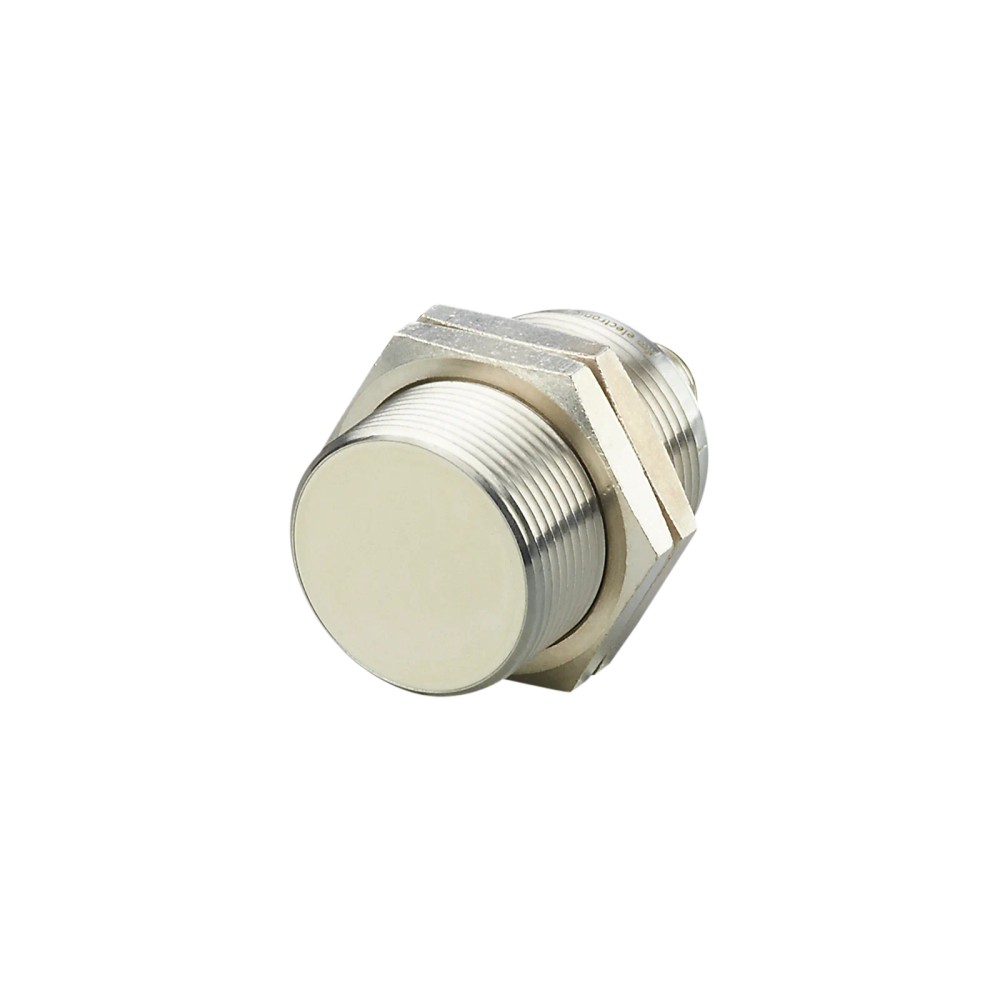

Imagem meramente ilustrativa

R$ 760,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IIC200
EAN: 4021179117524
NCM do produto: 85365090

Destaques do Produto Alcance 15 mm...mais

Fechar menu

Saiba mais sobre: "IIC200 IFM - Sensor Indutivo IFM Automação Industrial PNP M30 15mm IP67"

Destaques do Produto

Alcance

15 mm

Tipo de saída

PNP normalmente aberta

Montagem

Embutida; rosca M30 x 1,5

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IIC200, PNP, M30 x 1,5, alcance de detecção de 15 mm, IP67

O IFM IIC200 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 15 mm e instalação embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	15 mm; montagem embutida
Rosca do invólucro	M30 x 1,5
Comprimento	50 mm
Conexão elétrica	1 x M12, codificação A, 3 contatos
Alimentação	10...30 V DC
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em máquinas de ferramentas e sistemas industriais de automação, conforme aplicação indicada na ficha.
Aplicações com refrigerantes ou lubrificantes, identificadas pelo fabricante como aplicação Coolant/IP67.
Instalações que requeiram sensor PNP normalmente aberto, montagem embutida e distância nominal de detecção de 15 mm, respeitando as condições de instalação.

⚠ Considere outro se precisa de:

Não selecione quando o circuito exigir saída normalmente fechada ou saída diferente de PNP; a ficha informa PNP normalmente aberto.
Não use se a alimentação disponível estiver fora de 10...30 V DC.
Não considere adequado para uma conexão de processo ou protocolo de comunicação: o produto é um sensor de proximidade com conexão elétrica M12, sem protocolo informado.
Não assuma detecção a 15 mm para qualquer metal: a ficha informa fatores de correção por material e distância real de comutação de 15 ± 10% mm.

APLICAÇÕES E USO

Aplicação comprovada: detecção indutiva em máquinas de ferramentas, incluindo ambientes com refrigerantes e lubrificantes, conforme descrição do produto e indicação Coolant/IP67.
Aplicação comprovada: automação industrial que aceite saída discreta PNP normalmente aberta, montagem embutida e as condições elétricas e ambientais especificadas.
Possibilidade a validar: detecção de alvos metálicos em outras máquinas industriais. A distância efetiva depende do material e dos fatores de correção indicados; confirme o alvo e a geometria no datasheet.
Limitação operacional: a temperatura ambiente indicada é de -25...70 °C; a ficha não especifica outros limites de processo ou condições particulares de exposição.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IIC200, PNP, M30 x 1,5, alcance de detecção de 15 mm, IP67, verifique estes pontos:

Escolha o IIC200 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, alimentação DC de 10...30 V, instalação embutida M30 x 1,5 e alcance nominal de 15 mm.

Avalie outra configuração quando

O circuito exigir saída NF ou outra tecnologia de saída, ou quando a alimentação, montagem, distância necessária ou conexão M12 não corresponderem aos requisitos. Compare as especificações do dispositivo e do controlador antes da seleção.

Confirme a distância conforme o alvo

A ficha apresenta fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Verifique o material do alvo e a distância de trabalho informada pelo fabricante para validar a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada no anúncio.
Modelo	IIC200	Identificação do produto.
Tipo de produto	Sensor indutivo	Tecnologia declarada na ficha.
Aplicação	Aplicações industriais e automação industrial; máquinas de ferramentas, refrigerantes e lubrificantes; Coolant	Cenários descritos nas informações do produto.
Característica especial	Alcance aumentado	Característica declarada na ficha, sem outro valor de comparação informado.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada pelo fabricante.
Consumo de corrente	10 mA	Valor informado na ficha.
Proteção contra curto-circuitos	Sim	Proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Classe de proteção	II	Classe especificada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas listados na ficha do produto.

Saídas e comutação
Função elétrica	PNP	Tipo de saída informado pelo fabricante.
Função de saída	Normalmente aberta	Estado funcional declarado.
Frequência de comutação DC	100 Hz	Frequência máxima especificada na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Faixa de detecção e desvios
Alcance de detecção	15 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	15 ± 10% mm	Faixa da distância real de comutação indicada na ficha.
Distância de trabalho	0...12,15 mm	Faixa de trabalho declarada pelo fabricante.
Histerese	3...15% de Sr	Valor percentual relativo à distância real de comutação.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material do alvo indicados na ficha; considerar ao validar a distância de detecção.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo de conector elétrico especificado.
Contatos	3, dourados	Quantidade e acabamento indicados pelo fabricante.
Configuração elétrica	3 fios	Configuração informada no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Limites de temperatura de operação informados.
Grau de proteção	IP67	Grau de proteção declarado; não substitui a verificação das condições de montagem e uso.
Aplicação de proteção	Coolant	Indicação de aplicação de proteção presente na ficha.
Certificado UL	Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação listados na ficha.

Dados mecânicos
Designação da rosca	M30 x 1,5	Rosca do invólucro para instalação mecânica.
Dimensões	M30 x 1,5 / L = 50 mm	Dimensão declarada do corpo do sensor.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados na ficha.
Peso	105,6 g	Massa indicada nos atributos do produto.
Material incluído	2 porcas de fixação	Itens incluídos informados pelo fabricante.

Display e elementos de operação
Indicador	Status de chaveamento por LED amarelo, 4 x 90°	Indicação visual de estado descrita na ficha.

Dados de confiabilidade
MTTF	1134 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída é uma comutação discreta PNP normalmente aberta.

Conexões

Elétrica Conector elétrico 1 x M12, codificação A, com 3 contatos; saída PNP normalmente aberta; alimentação de 10...30 V DC. A ficha informa contatos dourados. O cabo/contraconector não é especificado como incluso.

Processo Não há conexão de processo informada. O invólucro tem rosca M30 x 1,5 para montagem do sensor; essa dimensão não define uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e comutação normalmente aberta, alimentação dentro de 10...30 V DC	✓	Corresponde à função elétrica e à faixa de tensão informadas; confirmar também pinagem e conexão no datasheet.
Circuito que requer saída normalmente fechada ou saída NPN	✗	A ficha especifica saída PNP normalmente aberta.
Instalação que requer conector elétrico M12 de 3 contatos	✓	A conexão indicada é 1 x M12, codificação A, com 3 contatos.
Rede ou equipamento que exige protocolo de comunicação digital	✗	Não há protocolo digital especificado; a ficha descreve uma saída de comutação PNP.
Aplicação com refrigerantes ou lubrificantes dentro dos limites ambientais especificados	✓	A aplicação Coolant e a proteção IP67 constam na ficha; respeitar a faixa de temperatura ambiente de -25...70 °C e as condições de instalação do fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IIC200, PNP, M30 x 1,5, alcance de detecção de 15 mm, IP67

Confirme que a alimentação do circuito está entre 10 e 30 V DC e que a entrada do controlador aceita sinal PNP normalmente aberto.
Verifique no datasheet a pinagem do conector M12 e a correspondência com o cabo ou contraconector antes de energizar; a ficha resumida não informa a atribuição de pinos.
Prepare a fixação para rosca M30 x 1,5 e montagem embutida, consultando o desenho dimensional para espaço e assentamento.
Instale o sensor sem exceder as condições mecânicas e ambientais estabelecidas pelo fabricante; utilize as duas porcas de fixação incluídas conforme a montagem prevista.
Posicione o alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material detectado.
Energize o circuito e verifique a comutação e o indicador LED amarelo; se a resposta não ocorrer, confira alimentação, conexão e distância do alvo.

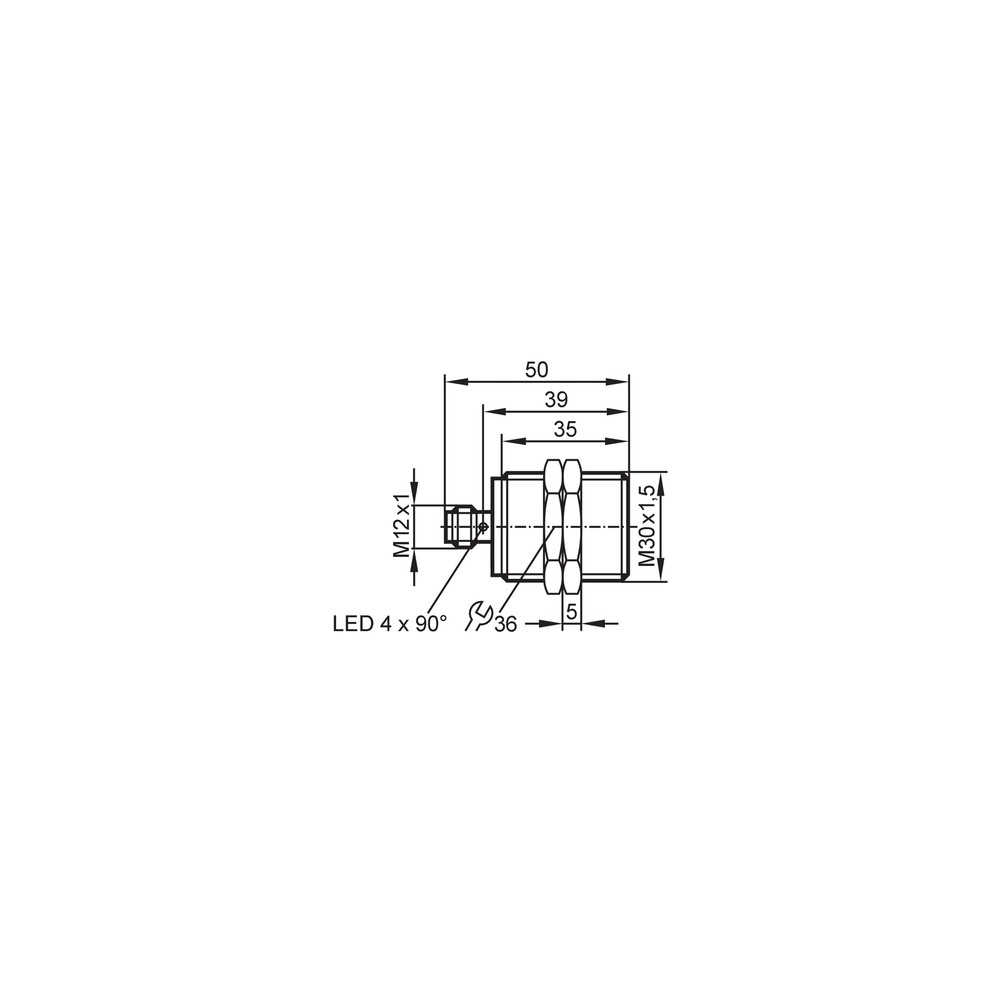

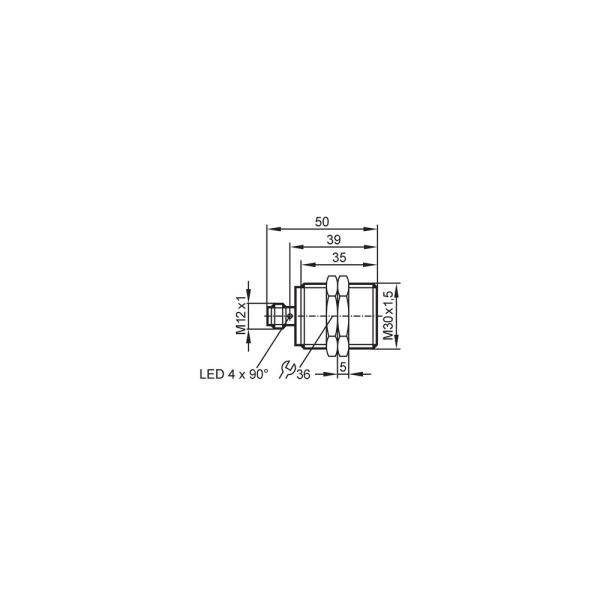

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com PNP ou conexão/pinagem incorreta.	Meça a alimentação nos terminais conforme o datasheet e confira a pinagem do conector M12 e a compatibilidade da entrada com sinal PNP normalmente aberto.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1 ou distância além da faixa de trabalho especificada.	Identifique o material do alvo, aplique o fator de correção correspondente e compare a posição com a distância de trabalho indicada pelo fabricante.
A saída comuta de forma instável perto do ponto de detecção.	Alvo posicionado na região de histerese ou comutação, ou condições de instalação que não mantêm uma distância estável.	Afaste e aproxime o alvo de forma controlada, confira a distância de montagem e verifique os valores de histerese e variação do ponto no datasheet.
O sensor deixa de indicar comutação após uma falha elétrica.	Curto-circuito, sobrecarga ou inversão de polaridade no circuito externo, apesar das proteções especificadas.	Desenergize o circuito, inspecione a cablagem e a carga, confirme polaridade e corrente de saída dentro dos limites e depois teste novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IIC200 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IIC200 e em que tipo de aplicação é usado?

É um sensor indutivo de proximidade para automação industrial. A ficha cita máquinas de ferramentas e aplicações com refrigerantes e lubrificantes.

Qual saída e conexão elétrica esse sensor utiliza?

A saída é PNP normalmente aberta e a conexão é um conector M12, codificação A, com 3 contatos. Não há protocolo de comunicação informado.

O que acompanha o produto?

A ficha informa duas porcas de fixação como material incluído. Não indica cabo ou contraconector incluído.

Este sensor serve para uma entrada que exige saída NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para esses requisitos, selecione uma versão cuja saída corresponda ao circuito.

Posso usar o IIC200 com alimentação AC?

A ficha especifica alimentação DC de 10...30 V. Não use como dispositivo alimentado em AC sem uma configuração compatível documentada pelo fabricante.

O sensor acende, mas não detecta meu alvo na distância esperada. O que verifico?

Confira o material do alvo e seu fator de correção, além da distância de trabalho. A ficha indica fatores diferentes para aço, aço inoxidável, latão, alumínio e cobre.

A entrada do CLP não reconhece o sensor; preciso trocá-lo?

Antes de substituir, confirme alimentação, pinagem M12 e compatibilidade da entrada com sinal PNP normalmente aberto. Verifique também a carga e a distância do alvo.

É melhor comprar o sensor avulso ou um kit com cabo?

A ficha informa uma unidade por embalagem e duas porcas de fixação, mas não especifica um kit com cabo. Verifique separadamente se a instalação requer cabo ou contraconector M12.

Como escolho entre este sensor e outra versão?

Escolha o IIC200 se os requisitos forem saída PNP normalmente aberta, alimentação de 10...30 V DC, montagem embutida e alcance nominal de 15 mm. Para outra lógica de saída ou requisitos diferentes, compare a ficha técnica da versão alternativa.

Quais cuidados devo tomar na instalação?

Consulte o datasheet para a pinagem M12 e use o desenho dimensional para a montagem M30 x 1,5 embutida. Considere o material do alvo e mantenha o sensor dentro dos limites ambientais especificados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos por princípio indutivo.

PNP normalmente aberto

Configuração de saída que comuta como PNP e tem função normalmente aberta, conforme especificado para o sensor.

Montagem embutida

Configuração de instalação indicada pelo fabricante para o sensor; deve ser respeitada na montagem e na validação do alcance.

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, expressa na ficha como percentual de Sr.

Fator de correção

Coeficiente indicado por material do alvo para considerar diferenças de detecção em relação à referência da ficha.
