Sensor Indutivo IFM II7100 M30 PNP 10mm

Pré-visualizar: II7100 IFM - Sensor Indutivo ifm Detecção de objetos metálicos M30 PNP 10mm

II7100 IFM - Sensor Indutivo ifm Detecção de objetos metálicos M30 PNP 10mm

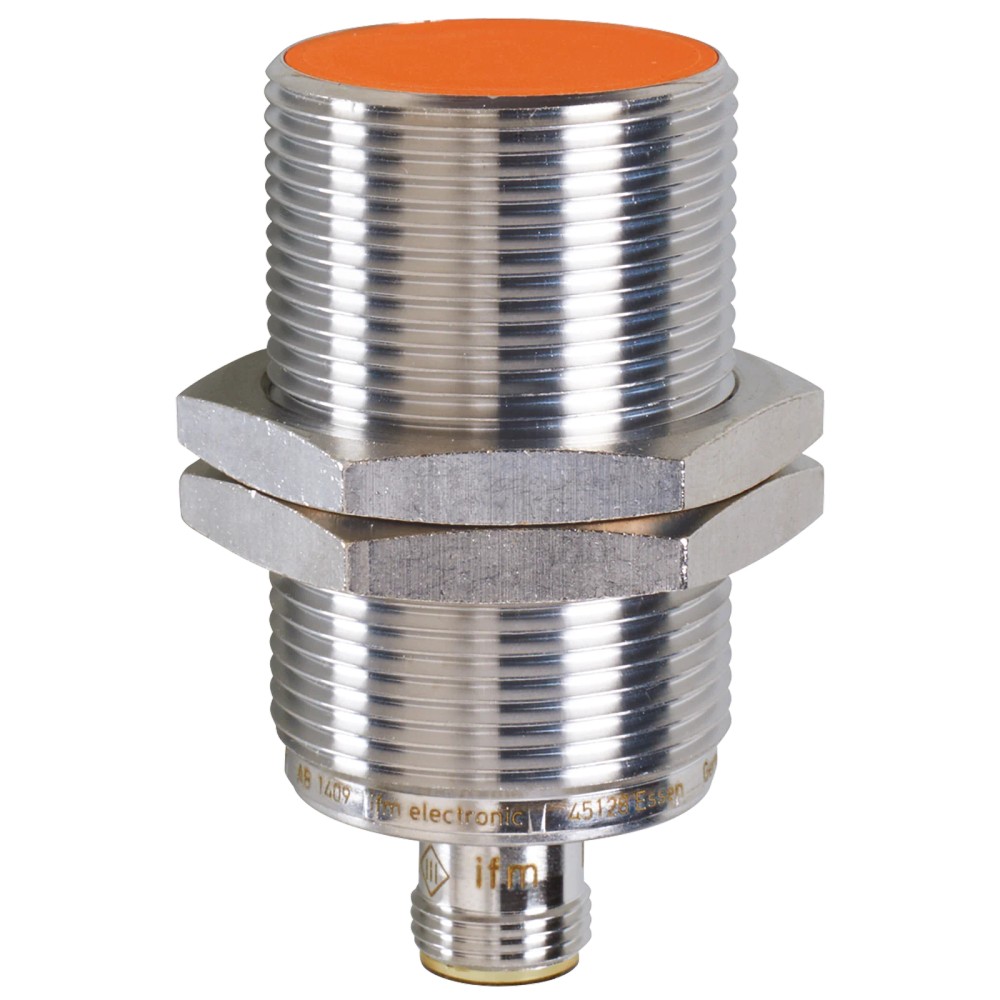

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II7100
EAN: 4021179242493
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva;...mais

Fechar menu

Saiba mais sobre: "II7100 IFM - Sensor Indutivo ifm Detecção de objetos metálicos M30 PNP 10mm"

Destaques do Produto

Tecnologia

Indutiva; detecção de objetos metálicos

Alcance nominal

10 mm, montagem embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Montagem e proteção

M30 x 1,5; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II7100, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 10 mm, conexão M12

O II7100 é um sensor indutivo para detecção de objetos metálicos, com montagem embutida e saída PNP normalmente aberta. O alcance nominal de detecção é de 10 mm, e a frequência de comutação é de 100 Hz. Possui conexão elétrica M12 de 3 contatos e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance nominal de detecção	10 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Frequência de comutação	100 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M30 x 1,5; comprimento de 60 mm
Corrente máxima constante da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação que precisam detectar objetos metálicos e aceitar saída PNP normalmente aberta.
Instalações compatíveis com sensor roscado M30 x 1,5, montagem embutida e conexão M12 de 3 contatos.
Ambientes cuja temperatura de operação esteja entre -25 e 70 °C e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que necessitam detectar materiais não metálicos: a ficha especifica detecção indutiva de objetos metálicos.
Circuitos cuja entrada não seja compatível com saída PNP normalmente aberta ou cuja alimentação esteja fora de 10...30 V DC.
Aplicações que exijam corrente constante de saída superior a 100 mA ou frequência de comutação superior a 100 Hz.

APLICAÇÕES E USO

Uso em automação industrial para detectar objetos metálicos, desde que a aplicação aceite sensor indutivo com saída PNP normalmente aberta. A ficha não especifica um setor ou máquina particular.
Instalação em equipamento com alojamento roscado M30 x 1,5, montagem embutida e conexão M12 compatível. Confirme espaço, ligação elétrica e distância de trabalho no projeto.
Operação em ambientes cuja temperatura ambiente permaneça entre -25 e 70 °C. O grau IP 67 é o declarado para o produto; a ficha não detalha condições adicionais de exposição ou instalação.
A ficha não comprova detecção de materiais não metálicos nem fornece dados de alcance para cada material; considere os fatores de correção listados e valide a aplicação com o datasheet.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II7100, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 10 mm, conexão M12, verifique estes pontos:

Escolha o II7100 quando

A aplicação exigir detecção indutiva de objetos metálicos, montagem embutida em rosca M30 x 1,5, saída PNP normalmente aberta e alcance nominal de 10 mm. Confirme também alimentação de 10...30 V DC e os limites de corrente e frequência.

Considere outro sensor quando

A aplicação exigir detecção de objetos não metálicos, saída diferente de PNP normalmente aberta, alcance ou frequência superiores aos especificados, corrente de saída acima de 100 mA ou conexão mecânica diferente de M30 x 1,5. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia declarada para detecção de objetos metálicos.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / part number	II7100	Código de identificação do produto.
GTIN	4021179242493	Código global de identificação informado na ficha.
Categoria	Sensor indutivo	Classificação do produto.

Detecção e montagem
Alcance de detecção	10 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	10 ± 10 % mm	Valor e variação declarados na ficha.
Distância de trabalho	0...8,1 mm	Faixa de distância de trabalho especificada.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Designação da rosca	M30 x 1,5	Dimensão mecânica da rosca.
Forma construtiva	Roscado	Tipo construtivo declarado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais indicados.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 10 mA	Consumo informado para o sensor.
Classe de proteção elétrica	III	Classe declarada na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha técnica.

Saídas
Função elétrica / saída de comutação	PNP, normalmente aberto	Tipo e função de saída declarados.
Corrente máxima constante da saída DC	100 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexão elétrica
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e quantidade de contatos especificados.
Número de fios	3 fios	Configuração indicada nos dados do anúncio.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificado UL Ta	-25...70 °C	Faixa Ta indicada na ficha.
Número de arquivo UL	E174191	Identificação UL fornecida na ficha.
Número de aprovação UL	A001	Identificação de aprovação informada.
Enclosure type	Type 1	Classificação declarada na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética listados na ficha.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento de 60 mm	Dimensão nominal informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes conforme ficha.
Peso	115,3 g	Peso informado no conjunto de dados do produto.
Acessórios incluídos	2 porcas de fixação	Material incluído indicado na ficha.

Displays e elementos de operação
Display de status de chaveamento	1 LED amarelo	Indicador de estado especificado.

Dados de confiabilidade e cadastro
MTTF	1134 anos	Valor MTTF apresentado na ficha; não representa vida útil garantida.
NCM	8536.50.90	Código de classificação fiscal informado.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Software embedded incluído	Não	Informação de software embarcado conforme ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet antes da ligação, pois a ficha resumida não informa a atribuição dos contatos.

Processo Invólucro roscado M30 x 1,5, comprimento de 60 mm; montagem embutida. A conexão é mecânica e não deve ser confundida com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP normalmente aberto, alimentação DC dentro de 10...30 V e corrente de saída dentro do limite especificado.	✓	Essas condições correspondem à função elétrica e aos limites informados para o sensor.
Instalação que aceite conexão roscada M30 x 1,5 e montagem embutida.	✓	A rosca e o tipo de montagem informados são M30 x 1,5 e embutido.
Circuito que exija protocolo de comunicação ou saída analógica.	✗	A ficha informa saída de comutação PNP e não especifica protocolo nem saída analógica.
Aplicação que exija corrente constante da saída superior a 100 mA.	✗	A corrente máxima constante indicada para a saída DC é 100 mA.
Detecção de objetos não metálicos.	✗	O produto é um sensor indutivo para detecção de objetos metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II7100, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 10 mm, conexão M12

Confirme que o ponto de instalação aceita rosca M30 x 1,5, montagem embutida e o comprimento de 60 mm.
Verifique no datasheet se as condições de montagem e a distância de trabalho atendem ao projeto.
Fixe o sensor usando as porcas de fixação incluídas, sem exceder limites de aperto não especificados nesta ficha.
Conecte o plugue M12 de codificação A e 3 contatos ao circuito compatível; consulte a pinagem no datasheet antes de energizar.
Confirme que a alimentação está entre 10 e 30 V DC e que a entrada de controle aceita sinal PNP normalmente aberto.
Após energizar, verifique a comutação diante do objeto metálico e o indicador LED amarelo; valide a operação dentro dos limites especificados.

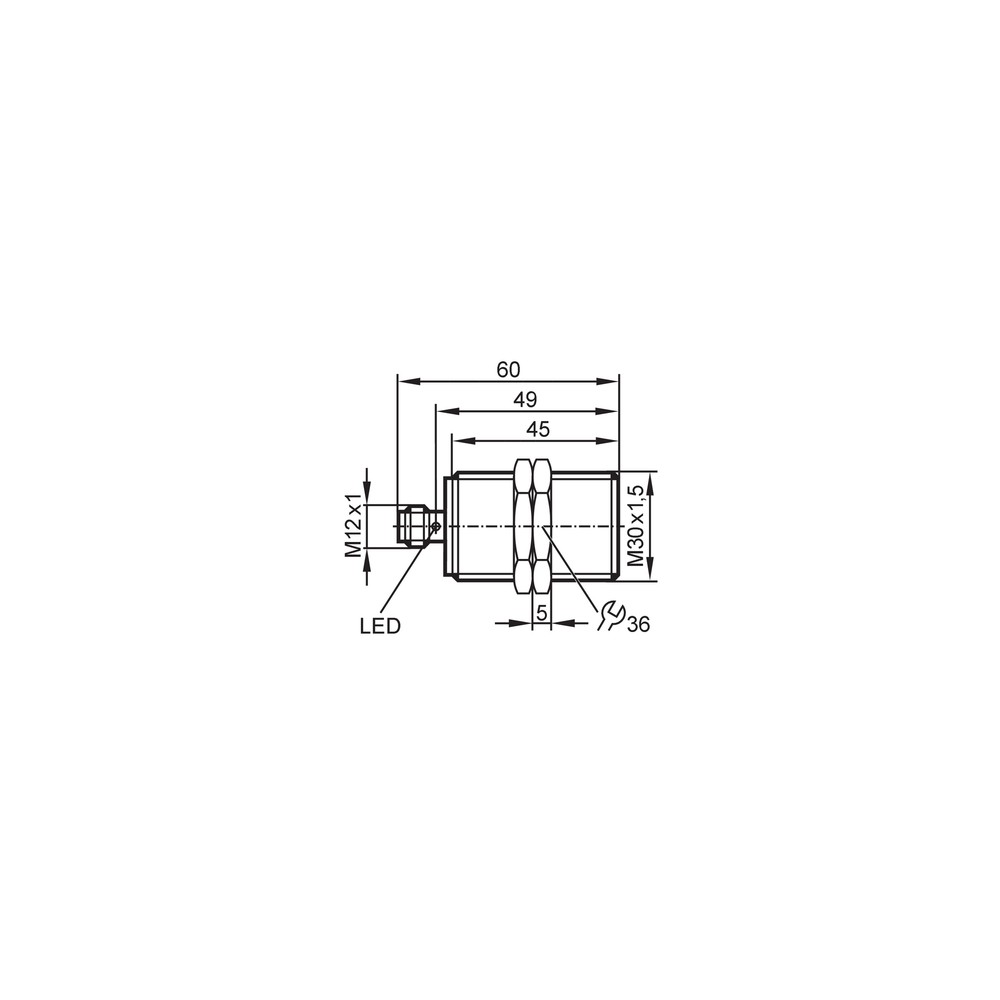

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do objeto.	Alimentação fora da faixa, ligação incompatível com a saída PNP ou distância além da faixa de trabalho.	Meça a tensão de alimentação, confira a configuração da entrada e verifique a distância entre a face ativa e o objeto conforme o datasheet.
A entrada do controlador permanece desligada mesmo com o sensor energizado.	A entrada pode não ser compatível com PNP normalmente aberto ou a conexão M12 pode estar mal encaixada.	Confirme o tipo de entrada do controlador e inspecione o encaixe e a continuidade da conexão, consultando a pinagem oficial.
A detecção muda ao trocar o material do alvo.	A resposta depende do material; a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare o fator de correção especificado; valide a distância real de comutação na aplicação.
A saída não opera de forma estável ao acionar a carga.	A carga pode exceder a corrente máxima constante da saída ou o circuito pode estar sujeito a curto-circuito ou sobrecarga.	Meça a corrente da carga e inspecione a fiação quanto a curto-circuito; compare o resultado com o limite de 100 mA.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica II7100 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II7100 e para que tipo de objeto ele serve?

É um sensor indutivo para detecção de objetos metálicos. A saída é PNP normalmente aberta, e a montagem especificada é embutida.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação incluídas. Não há indicação de cabo ou fonte de alimentação incluídos.

Ele pode detectar plástico ou outros materiais não metálicos?

A ficha especifica detecção indutiva de objetos metálicos, não detecção de materiais não metálicos. Para esses alvos, selecione uma tecnologia apropriada à aplicação.

Posso usar o II7100 em um circuito com saída NPN?

A saída do II7100 é PNP normalmente aberta. Um circuito que exija saída NPN não corresponde à especificação elétrica informada.

O sensor está energizado, mas não detecta o alvo. O que devo conferir antes de substituir?

Verifique a alimentação, a compatibilidade da entrada com PNP, a conexão e a distância do alvo. Confirme também se o alvo é metálico e consulte os fatores de correção do material no datasheet.

O sensor detecta um material, mas falha com outro. Isso indica defeito?

Não necessariamente: a ficha informa fatores de correção diferentes conforme o material do alvo. Compare o material usado com os valores do datasheet e valide a distância de instalação.

Como decido entre este sensor e uma versão com outro tipo de saída?

Escolha o II7100 se o circuito aceitar PNP normalmente aberto, alimentação de 10...30 V DC e corrente de saída dentro do limite especificado. Se precisar de outra função elétrica, selecione uma versão cuja ficha declare essa saída.

Este modelo serve para uma instalação que exige mais de 100 mA na saída?

Não é indicado para uma exigência acima da corrente máxima constante especificada de 100 mA. Verifique a corrente da carga e selecione um dispositivo adequado ao circuito.

Que cuidados devo tomar ao instalar a conexão M12?

Use a conexão M12 de codificação A e 3 contatos conforme a pinagem do datasheet. Confirme a alimentação e a compatibilidade da entrada antes de energizar.

A conexão M12 garante compatibilidade com qualquer controlador?

Não. A conexão M12 descreve o conector físico; a compatibilidade elétrica também depende de alimentação e entrada compatíveis com sinal PNP normalmente aberto.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar objetos metálicos.

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle.

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do sensor.

Montagem embutida

Configuração de instalação declarada para o sensor; deve ser considerada no alojamento e na montagem.

Fator de correção

Valor informado para relacionar o material do alvo à referência de detecção indicada pelo fabricante.
