Sensor Indutivo IFM II7100 M30 PNP 10mm

Pré-visualizar: II7100 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm

II7100 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm

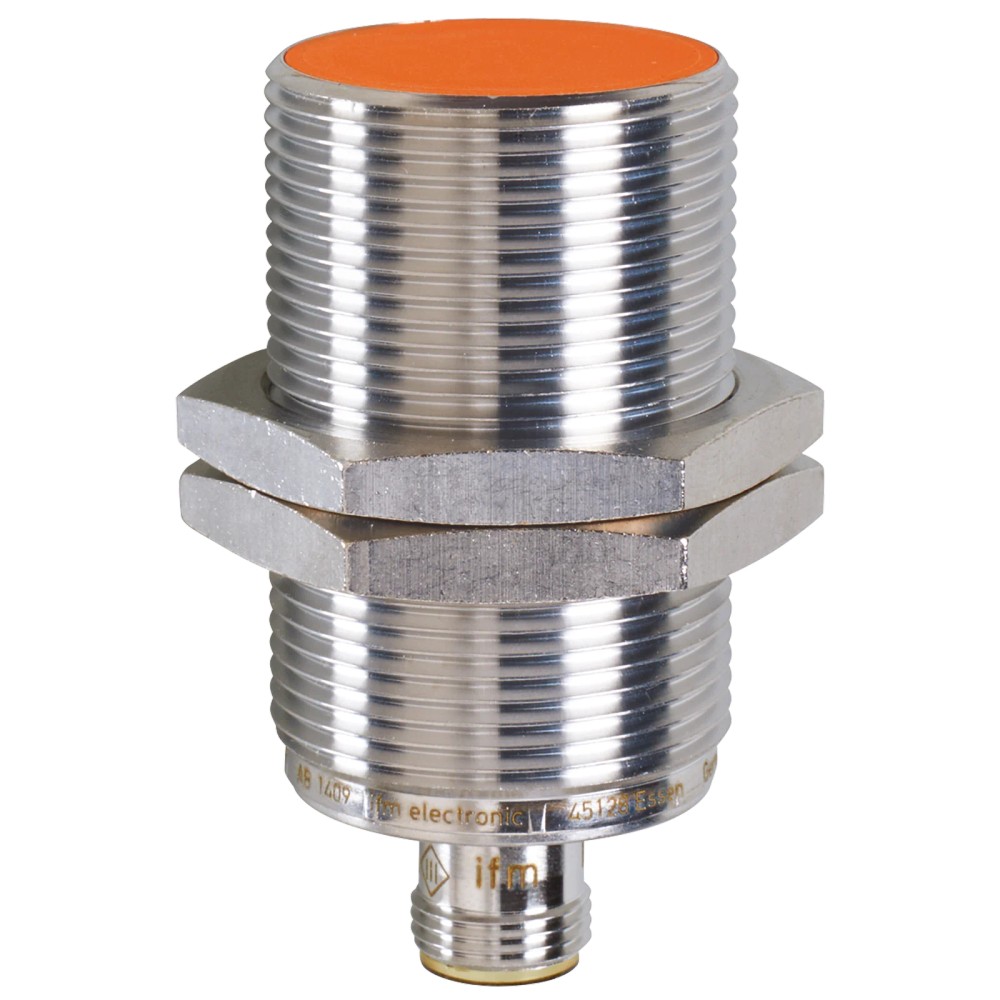

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II7100
EAN: 4021179242493
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "II7100 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

10 mm

Tipo de saída

PNP normalmente aberta

Montagem e rosca

Embutida; M30 x 1,5

Conexão elétrica

M12, 3 contatos

Tensão de operação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm II7100 M30 x 1,5, PNP, normalmente aberto, alcance de detecção de 10 mm

O ifm II7100 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui corpo roscado M30 x 1,5, montagem embutida e saída PNP normalmente aberta. Seu alcance de detecção nominal é de 10 mm; a conexão elétrica é M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca / dimensões	M30 x 1,5 / comprimento de 60 mm
Montagem	Embutida
Alcance de detecção	10 mm
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 contatos
Grau de proteção	IP 67
Frequência de comutação	100 Hz
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações compatíveis com sensor indutivo.
Instalações que aceitem montagem embutida em rosca M30 x 1,5 e saída PNP normalmente aberta.
Sistemas de corrente contínua dentro da faixa de operação especificada, com carga de saída dentro do limite indicado.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, normalmente fechada ou sinal analógico: essas configurações não correspondem às especificações deste modelo.
Instalações que exijam alcance superior ao nominal de 10 mm ou frequência de comutação superior a 100 Hz.
Aplicações fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Uso comprovado pelas características: detecção indutiva de objetos em sistemas que aceitem saída PNP normalmente aberta, montagem embutida M30 x 1,5 e operação dentro das faixas elétricas e ambientais especificadas.
Possibilidade de aplicação inferida: monitoramento de presença ou posição de objetos metálicos em máquinas e equipamentos. A distância efetiva pode variar conforme o material; consulte os fatores de correção informados e valide a instalação no local.
A frequência de comutação especificada é 100 Hz. A adequação a ciclos mais rápidos não deve ser presumida.
A ficha informa grau IP 67; confirme as condições de instalação e exposição no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm II7100 M30 x 1,5, PNP, normalmente aberto, alcance de detecção de 10 mm, verifique estes pontos:

Escolha o II7100 quando

A aplicação requer detecção indutiva, montagem embutida M30 x 1,5, saída PNP normalmente aberta e alcance nominal de 10 mm.

Avalie outra configuração quando

O sistema exigir saída NPN, contato normalmente fechado, sinal analógico, alcance nominal diferente ou frequência de comutação acima de 100 Hz. Confirme os requisitos elétricos e mecânicos no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Marca indicada para o produto.
Modelo	II7100	Referência do sensor.
SKU / part number	II7100	Código do produto.
GTIN	4021179242493	Identificador comercial informado.
Categoria	Sensor indutivo	Classificação do produto.
Peso	115,3 g	Massa informada no conjunto de dados do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

Área de aplicação e detecção
Tipo de sensor	Indutivo	Tecnologia de detecção especificada.
Alcance de detecção	10 mm	Valor nominal informado pelo fabricante.
Distância real de comutação Sr	10 ± 10 % mm	Faixa informada para a distância real de comutação.
Distância de trabalho	0...8,1 mm	Faixa de trabalho especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação informada.
Consumo de corrente	< 10 mA	Consumo especificado.
Classe de proteção	III	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada para o produto.
Proteção contra curto-circuitos	Sim	Proteção informada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.

Saídas
Função de saída	Normalmente aberta	Estado de saída especificado.
Tipo de saída	PNP	Configuração elétrica da saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite máximo constante informado.
Frequência de comutação DC	100 Hz	Frequência especificada para comutação em DC.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.

Conexões e interface elétrica
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e contatos especificados.
Protocolo de comunicação	Não especificado	A ficha descreve saída de comutação PNP, sem indicar protocolo.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa ambiente de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado; a ficha não detalha condições de instalação ou teste.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e normas de compatibilidade eletromagnética registrados na ficha.
Certificado UL Ta	-25...70 °C	Faixa de temperatura indicada no campo de certificação UL Ta.
Número do arquivo UL	E174191	Identificador UL informado na ficha.
Número de aprovação UL	A001	Código de aprovação informado na ficha.
Enclosure type	Type 1	Classificação indicada nos dados do produto.
Fontes de alimentação	Limited Voltage/Current	Designação informada na ficha.

Dados mecânicos
Forma construtiva	Roscada	Formato do invólucro.
Designação da rosca	M30 x 1,5	Dimensão de rosca especificada.
Dimensões	M30 x 1,5 / comprimento de 60 mm	Dimensões informadas para o sensor.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes conforme dados do produto.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Displays e elementos de operação
Display de status de chaveamento	1 LED amarelo	Indicador visual de chaveamento informado.
Software embedded	Não incluído	Informação indicada na ficha.

Confiabilidade
MTTF	1134 anos	Valor de MTTF informado nos dados do produto; não representa prazo de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a saída é de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente máxima constante de saída de 100 mA. Verifique a pinagem no datasheet antes da ligação.

Processo Corpo roscado M30 x 1,5; montagem embutida. Esta informação descreve a montagem mecânica e não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador ou sistema compatível com saída PNP e alimentação DC dentro da faixa especificada	✓	A saída do sensor é PNP normalmente aberta e sua tensão de operação é 10...30 V DC; confirme que a entrada e a carga respeitam os limites elétricos.
Instalação com rosca M30 x 1,5 e montagem embutida	✓	A rosca e o tipo de montagem correspondem às especificações mecânicas do produto.
Circuito que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação com carga superior a 100 mA na saída	✗	A corrente máxima constante da saída de comutação DC é 100 mA.
Detecção que requer frequência de comutação superior a 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm II7100 M30 x 1,5, PNP, normalmente aberto, alcance de detecção de 10 mm

Confirme que a aplicação requer sensor indutivo, saída PNP normalmente aberta e alimentação DC compatível.
Verifique a compatibilidade mecânica da rosca M30 x 1,5 e da montagem embutida no ponto de instalação.

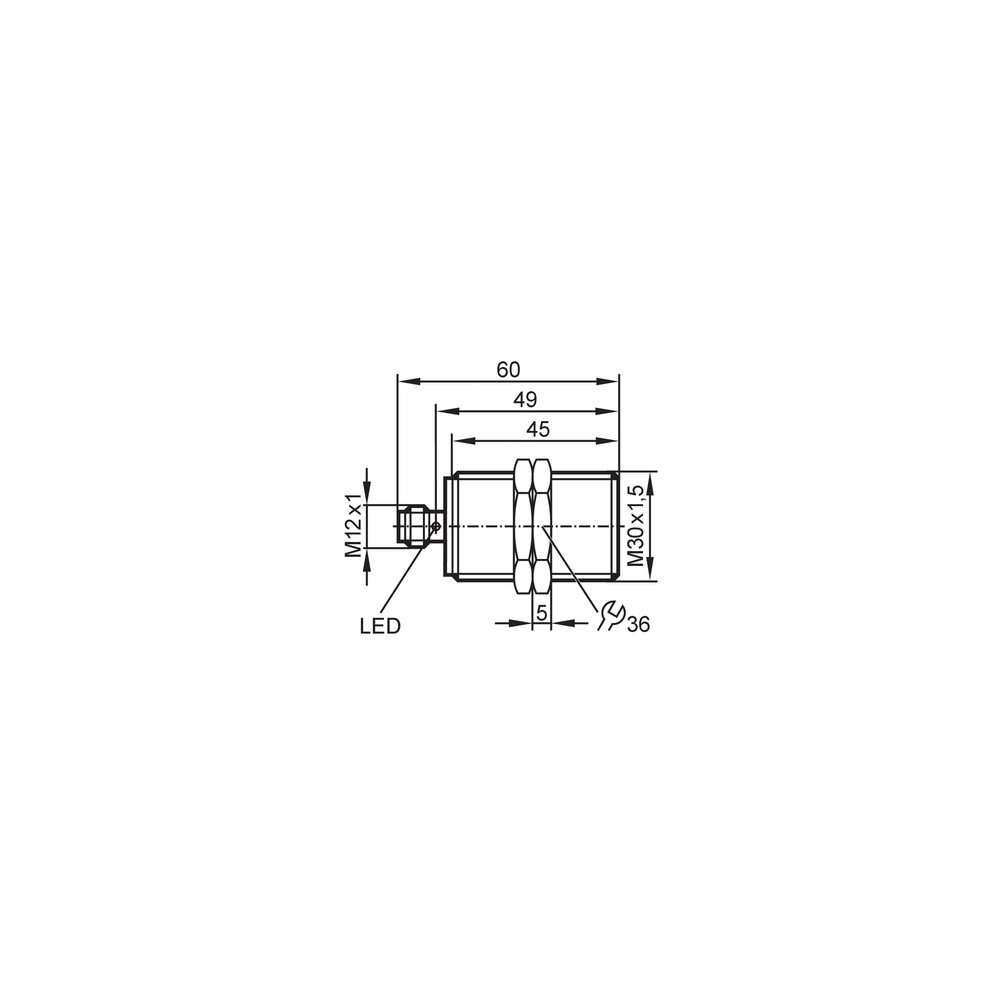

Consulte o desenho dimensional para conferir espaço e dimensões antes da montagem.
Fixe o sensor usando as porcas fornecidas, sem exceder especificações de montagem que não constem nesta ficha.
Conecte o M12 de 3 contatos conforme a pinagem indicada no datasheet; não deduza a pinagem apenas pelo número de contatos.
Após energizar dentro da faixa especificada, verifique o LED amarelo e confirme a comutação com a entrada ou carga compatível.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou objeto fora da distância de trabalho.	Meça a alimentação nos terminais conforme a pinagem do datasheet, confira a instalação e aproxime o objeto dentro da distância de trabalho.
A entrada do controlador não reconhece o sinal.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada, ou corrente da carga acima do limite da saída.	Confirme que a entrada aceita PNP e verifique se a corrente constante exigida não excede 100 mA.
O ponto de detecção varia conforme o objeto.	Material do alvo com fator de correção diferente do aço de referência.	Identifique o material e consulte os fatores de correção especificados para avaliar o alcance esperado.
O indicador de chaveamento não acende ou o sinal fica instável.	Conexão M12 inadequada, polaridade incorreta ou condição de alimentação fora da faixa.	Inspecione o conector e a pinagem no datasheet; verifique a tensão de alimentação e observe o LED amarelo durante o teste.

DOCUMENTAÇÃO TÉCNICA

Datasheet II7100 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor II7100 e para que tipo de sistema serve?

É um sensor indutivo com saída PNP normalmente aberta. Serve para detecção sem contato em sistemas que aceitem essa saída e suas condições elétricas.

Qual é a conexão elétrica e o que vem junto?

A conexão é M12, codificação A, com 3 contatos dourados. A ficha lista 2 porcas de fixação como material incluído.

Posso usar o II7100 em uma entrada que exige saída NPN?

Não conforme a configuração especificada: o II7100 tem saída PNP. Verifique a especificação da entrada do controlador antes de selecionar o sensor.

Ele serve para uma aplicação que precisa de saída normalmente fechada?

A ficha especifica saída normalmente aberta. Para uma aplicação que exige normalmente fechada, selecione uma configuração cuja ficha declare essa função.

O sensor está energizado, mas não detecta o objeto. O que devo verificar?

Verifique a alimentação, a pinagem indicada no datasheet, a distância entre sensor e objeto e o material do alvo, que pode alterar o alcance efetivo.

A entrada do controlador não muda de estado; o sensor pode estar com defeito?

Antes de substituir o sensor, confirme a compatibilidade da entrada com PNP, a ligação M12 e se a carga respeita o limite de corrente de saída especificado.

Devo comprar um kit ou apenas o sensor?

O produto é identificado como uma unidade e a ficha informa que acompanha 2 porcas de fixação. Não há indicação de um kit adicional.

Quando devo escolher outro modelo em vez do II7100?

Escolha outra configuração se o sistema exigir NPN, normalmente fechado, alcance nominal diferente ou frequência acima de 100 Hz. Compare os requisitos com o datasheet do modelo alternativo.

Como faço a instalação elétrica com o conector M12?

Use o conector M12 de 3 contatos e siga a pinagem do datasheet. Não determine a ligação apenas pela quantidade de contatos.

É possível instalar o sensor em uma aplicação com objeto de alumínio?

A ficha informa fator de correção 0,4 para alumínio. Considere esse fator ao avaliar a distância de detecção e valide o ponto de comutação na aplicação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por tecnologia indutiva, sem contato mecânico com o alvo (Ref.: Tipo de sensor).

PNP

Tipo de saída de comutação especificado para este sensor (Ref.: Tipo de saída).

Normalmente aberta

Função de saída declarada para o sensor (Ref.: Função de saída).

Montagem embutida

Configuração de montagem indicada para o corpo do sensor (Ref.: Tipo de montagem).

Abreviação usada na ficha para a distância real de comutação, com valor de 10 ± 10 % mm (Ref.: Distância real de comutação Sr).
