Sensor Indutivo Analógico IFM II6913 com IO-Link

Pré-visualizar: II6913 IFM - Sensor Analógico Indutivo IFM Detecção e Medição de Posição IO-Link M30 1-15mm 4-20mA

II6913 IFM - Sensor Analógico Indutivo IFM Detecção e Medição de Posição IO-Link M30 1-15mm 4-20mA

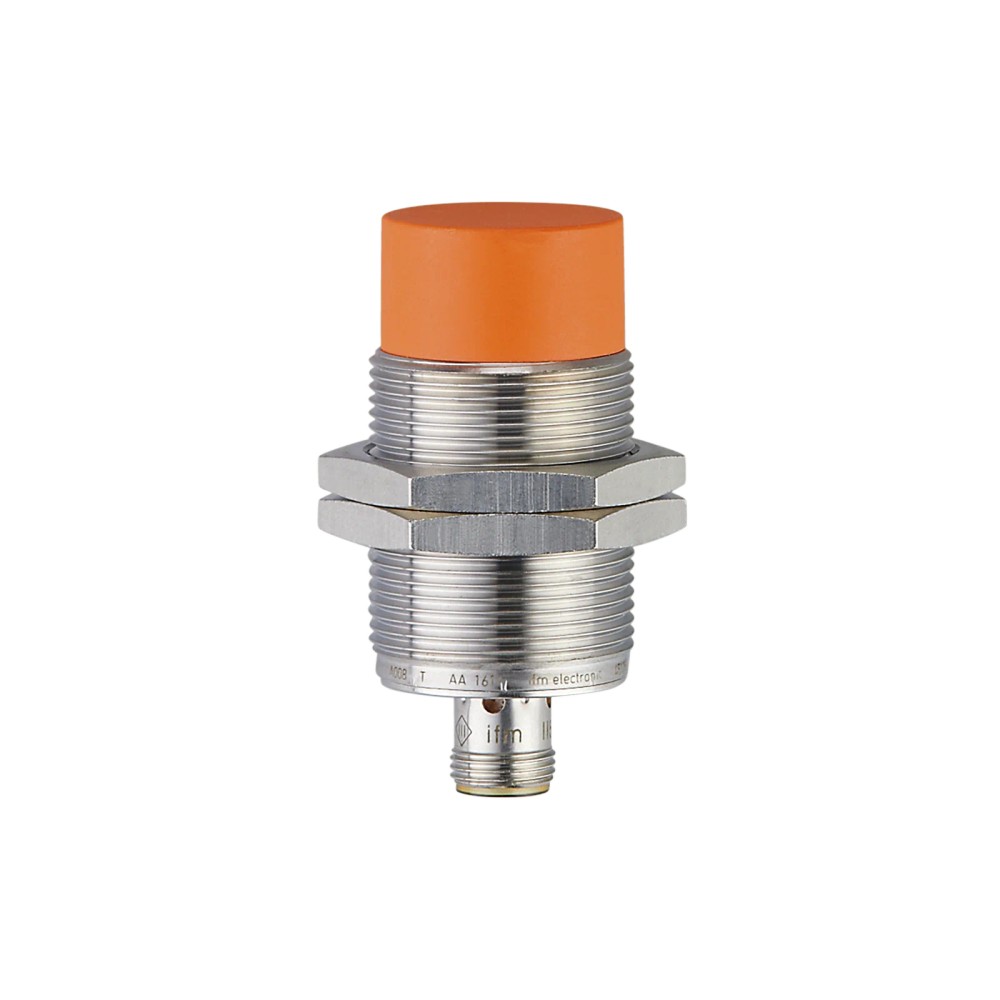

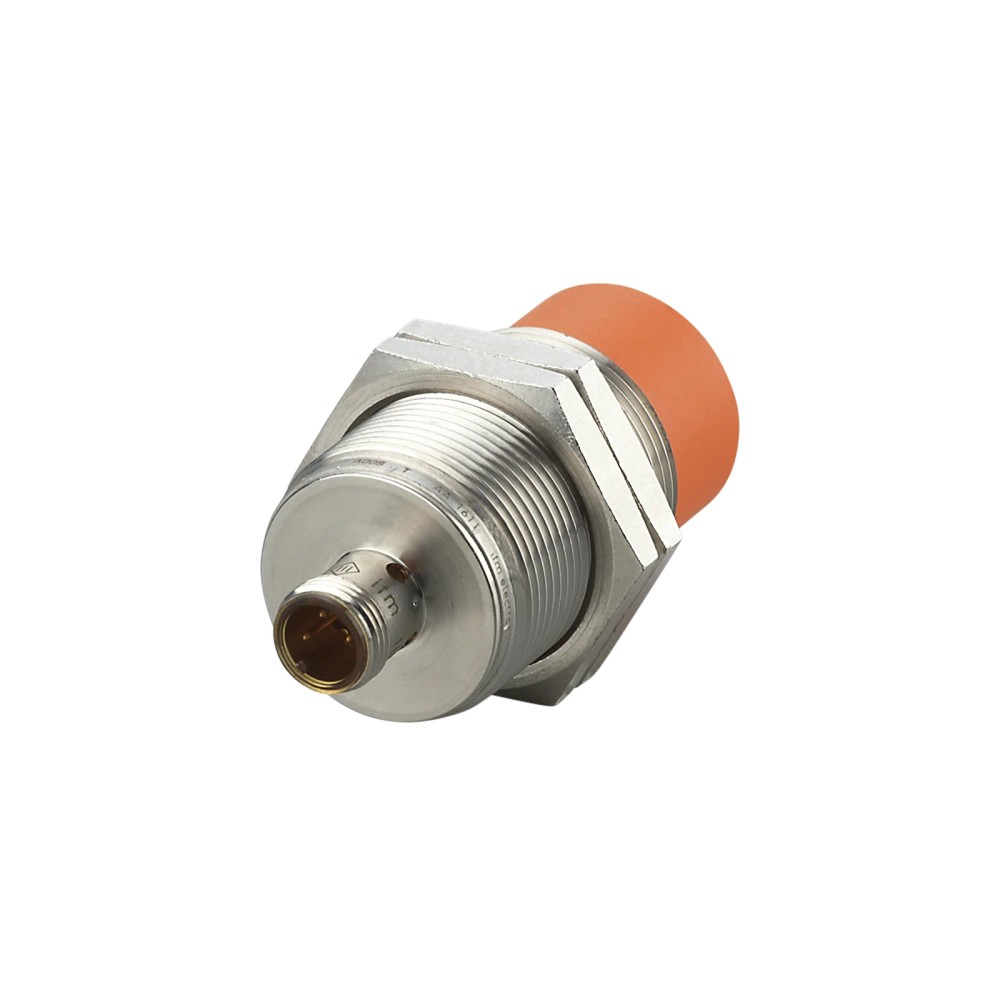

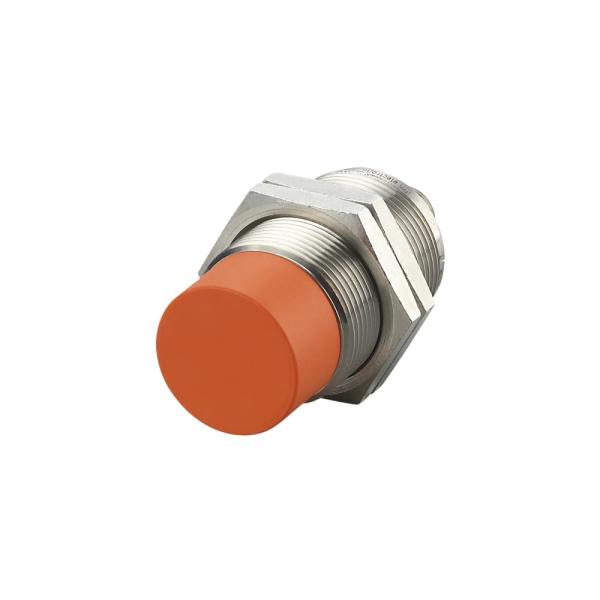

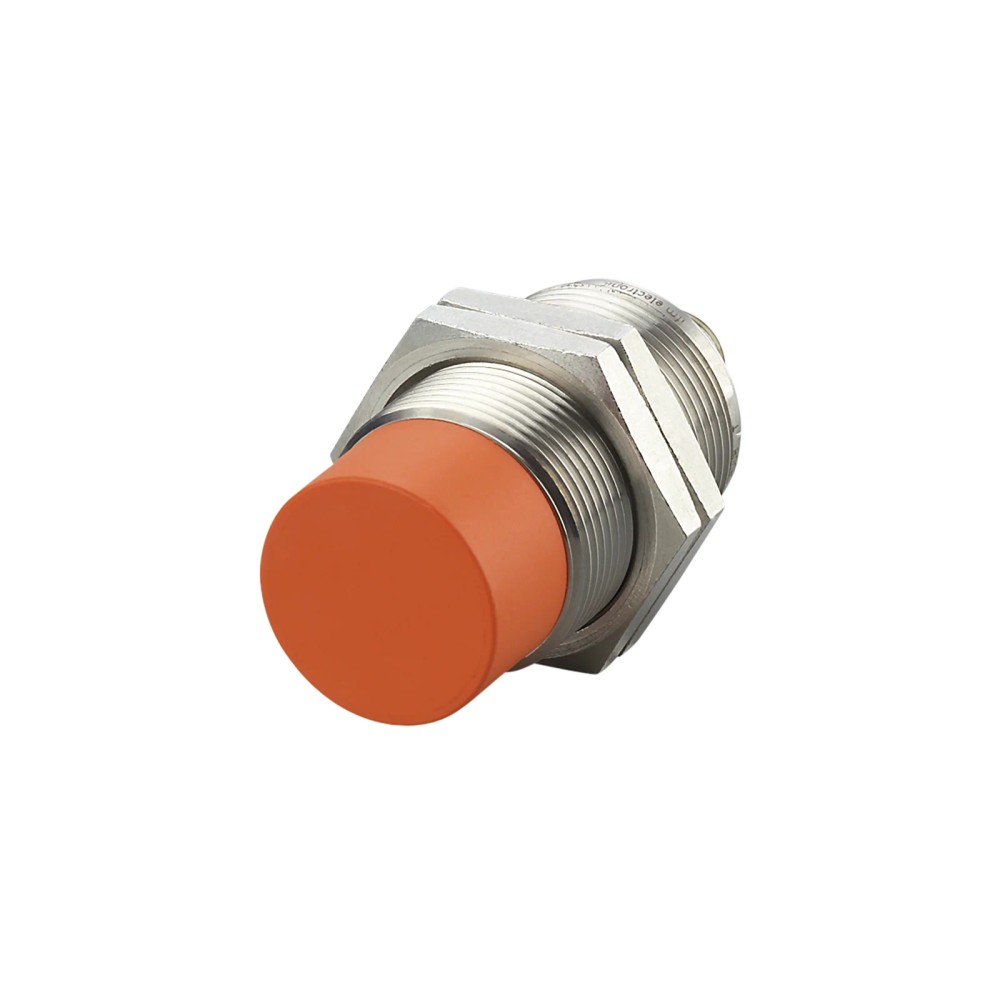

Imagem meramente ilustrativa

R$ 1.387,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II6913
EAN: 4021179363945
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "II6913 IFM - Sensor Analógico Indutivo IFM Detecção e Medição de Posição IO-Link M30 1-15mm 4-20mA"

Destaques do Produto

Alcance de medição

1-15 mm

Tipo de saída

4-20 mA

Conexão

M12

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II6913 IFM - Sensor Analógico Indutivo com IO-Link M30 1-15mm 4-20mA

O II6913 é um sensor analógico indutivo projetado para medição precisa de posição em objetos metálicos com um alcance de 1 a 15 mm. Equipado com interface IO-Link e saída analógica de 4-20mA, ele oferece monitoramento contínuo em ambientes industriais exigentes. Seu design robusto em M30 possui proteção IP69K, garantindo durabilidade sob condições severas de limpeza e operação.

PRINCIPAIS ESPECIFICAÇÕES

Código	II6913
Tecnologia	Indutivo Analógico
Protocolo	IO-Link
Faixa	1-15 mm
Saída	4-20 mA
Dimensão	M30
Conexão	M12
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição de peças em aço (St37)
Ambientes com alta umidade ou lavagem (IP69K)
Aplicações de automação com interface IO-Link

⚠ Considere outro se precisa de:

Materiais não metálicos sem calibração específica
Montagem embutida em materiais ferrosos sem espaço livre
Aplicações com vibração superior aos limites normativos EN 60068-2-6

APLICAÇÕES E USO

Monitoramento de deslocamento em cilindros hidráulicos ou pneumáticos
Medição de espessura de chapas metálicas em processos de conformação
Detecção de posição em linhas de montagem automotiva
Controle de curso em máquinas operatrizes

COMO ESCOLHER

Antes de comprar o II6913 IFM - Sensor Analógico Indutivo com IO-Link M30 1-15mm 4-20mA, verifique estes pontos:

Escolha este produto se

Você necessita de medição contínua de distância entre 1 e 15 mm com alta precisão e integração em redes IO-Link.

Busque outra opção se

O alcance necessário exceder 15 mm ou se a aplicação exigir detecção de materiais não ferrosos sem uso de fatores de correção.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e Precisão
Alcance de medição	1...15 mm	Distância operacional nominal para alvo de aço St37
Erro de linearidade	± 1 %	Desvio máximo sobre o valor final da escala
Derivação de temperatura	± 5 %	Influência da variação térmica no valor final

Dados Elétricos
Tensão de operação	15...30 V DC	Faixa de alimentação admissível
Saída analógica	4...20 mA	Sinal linear proporcional à posição
Carga máxima	500 Ω	Resistência de carga permitida

Interfaces
Interface	IO-Link 1.1	Protocolo de comunicação serial
Modo de transferência	COM2 (38,4 kBaud)	Velocidade da comunicação digital

Dados Mecânicos
Dimensões	M30 x 1,5 / L = 65 mm	Formato do invólucro roscado
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Resistência a penetração de sólidos e líquidos
Material	Latão revestido com bronze branco	Invólucro externo

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Roscado M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alvo de aço carbono (St37)	✓	Material de referência para calibração padrão.
Alvo de alumínio	✓	Funciona com ajuste do fator de correção (0,4).
Ambiente com lavagem de alta pressão	✓	Classificação IP69K suporta jatos de alta pressão.
Detecção de objetos de plástico	✗	Princípio indutivo requer materiais metálicos condutivos.

INSTALAÇÃO

Como instalar o II6913 IFM - Sensor Analógico Indutivo com IO-Link M30 1-15mm 4-20mA

Verifique se a tensão de alimentação está entre 15-30V DC.
Fixe o sensor M30 na estrutura utilizando as porcas de fixação.
Garanta que o torque de aperto não exceda 50 Nm.
Conecte o cabo M12 de 4 pinos conforme o diagrama de pinagem.
Posicione o alvo metálico dentro da faixa operacional de 1-15 mm.
Configure os parâmetros via IO-Link, se necessário.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs amarelos piscando	Objeto metálico fora do range de 1-15 mm	Verificar distância entre face ativa e alvo
Corrente de saída instável ou fora da escala	Carga acima de 500 Ohms	Medir impedância do circuito de saída
Leitura de distância imprecisa	Material do alvo diferente de Aço St37	Aplicar fator de correção conforme manual
Sensor inoperante (sem LED)	Falha na alimentação de 15-30V DC	Checar tensão nos pinos do conector M12

DOCUMENTAÇÃO TÉCNICA

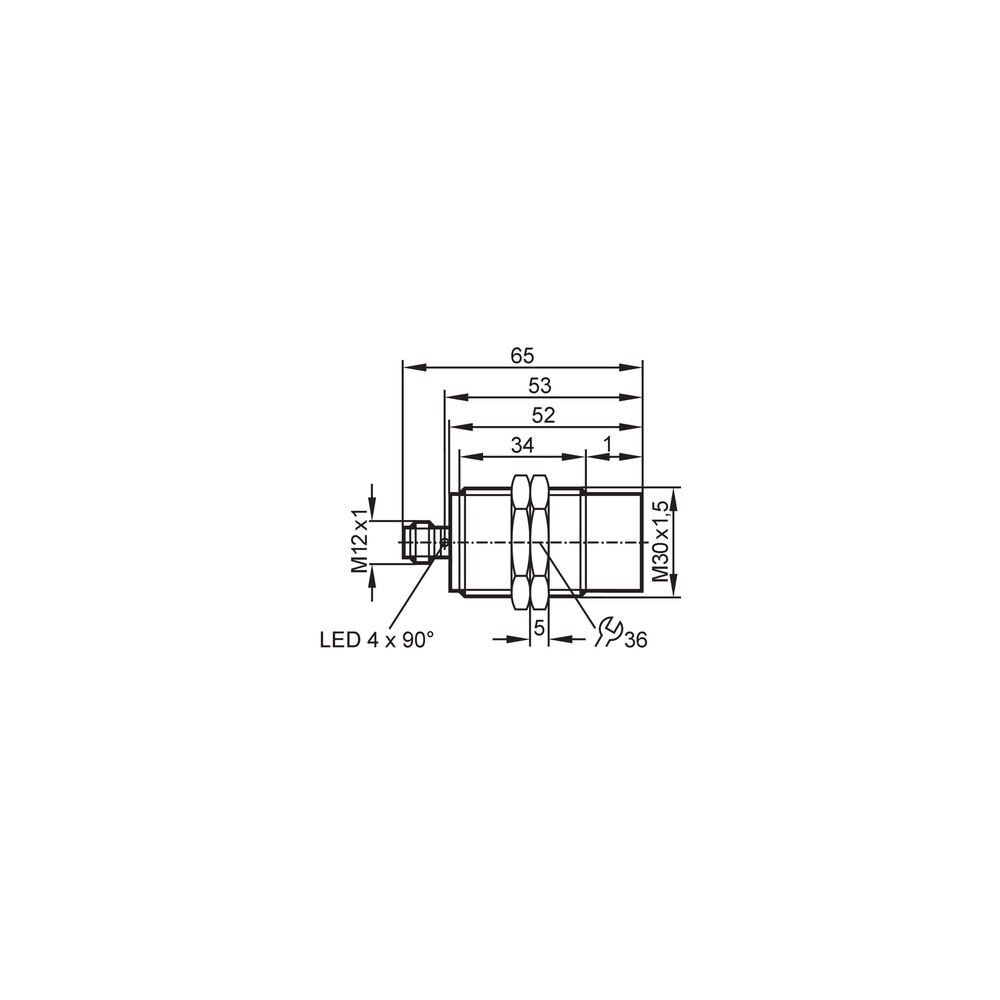

Datasheet Técnico - II6913 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor e para que serve?

O II6913 é um sensor analógico indutivo com interface IO-Link projetado para medir a posição ou a distância de objetos metálicos dentro de uma faixa operacional de 1 a 15 mm.

O que vem na embalagem junto com o sensor?

Este dispositivo acompanha o sensor, porcas de fixação e o datasheet técnico. Acessórios como cabos de conexão M12 não estão incluídos.

O sensor detecta qualquer tipo de material?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, madeira ou líquidos, pois opera baseando-se em campos eletromagnéticos.

Existe limitação de material para a medição?

O II6913 é calibrado para aço (St37). Para outros materiais, deve-se aplicar o fator de correção especificado: aço inox (0,7), latão (0,4), alumínio (0,4) ou cobre (0,3).

O sensor está ligado, mas não envia sinal analógico. O que verificar?

Se não houver sinal analógico, verifique a conexão M12 e se a carga conectada está dentro dos limites de 500 Ohm (Ub <= 18V).

O que significa quando os LEDs do sensor ficam piscando?

O piscar dos LEDs amarelos indica que o alvo está fora da área de medição definida. Certifique-se de que a peça metálica está dentro do range de 1-15 mm.

Qual a vantagem de usar a versão IO-Link vs sensor convencional?

O IO-Link oferece diagnóstico avançado e configuração remota dos pontos de comutação, enquanto a saída analógica de 4-20mA permite o monitoramento contínuo da distância, ideal para controle de processo e medição de precisão.

Este produto faz parte de um kit ou é peça única?

Este modelo é uma peça avulsa. A seleção depende do range necessário (1-15mm) e do tipo de saída (analógica 4-20mA).

Quais cuidados devo ter na instalação mecânica?

A instalação deve ser feita com o sensor fixado firmemente pela porca M30. Evite montagem embutida e garanta que o torque de aperto não exceda 50 Nm.

O sensor pode ser lavado ou exposto a umidade?

Este sensor possui grau de proteção IP69K, sendo resistente a lavagens de alta pressão e altas temperaturas, ideal para ambientes industriais severos.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite configuração remota e diagnóstico de sensores (Ref.: IEC 61131-9).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

Saída Analógica

Sinal elétrico (4-20mA) proporcional à distância do objeto detectado (Ref.: 4...20 mA).

Fator de Correção

Coeficiente aplicado à distância de medição dependendo do material do alvo metálico (Ref.: aço: 1 / cobre: 0,3).

Linearidade

Desvio máximo da curva de resposta do sensor em relação a uma linha reta ideal (Ref.: ± 1 % do valor final).
