Sensor Analógico Indutivo IFM II5986 com IO-Link

Pré-visualizar: II5986 IFM - Sensor Analógico Indutivo Detecção e Medição de Posição IO-Link M30 1-10mm 4-20mA

II5986 IFM - Sensor Analógico Indutivo Detecção e Medição de Posição IO-Link M30 1-10mm 4-20mA

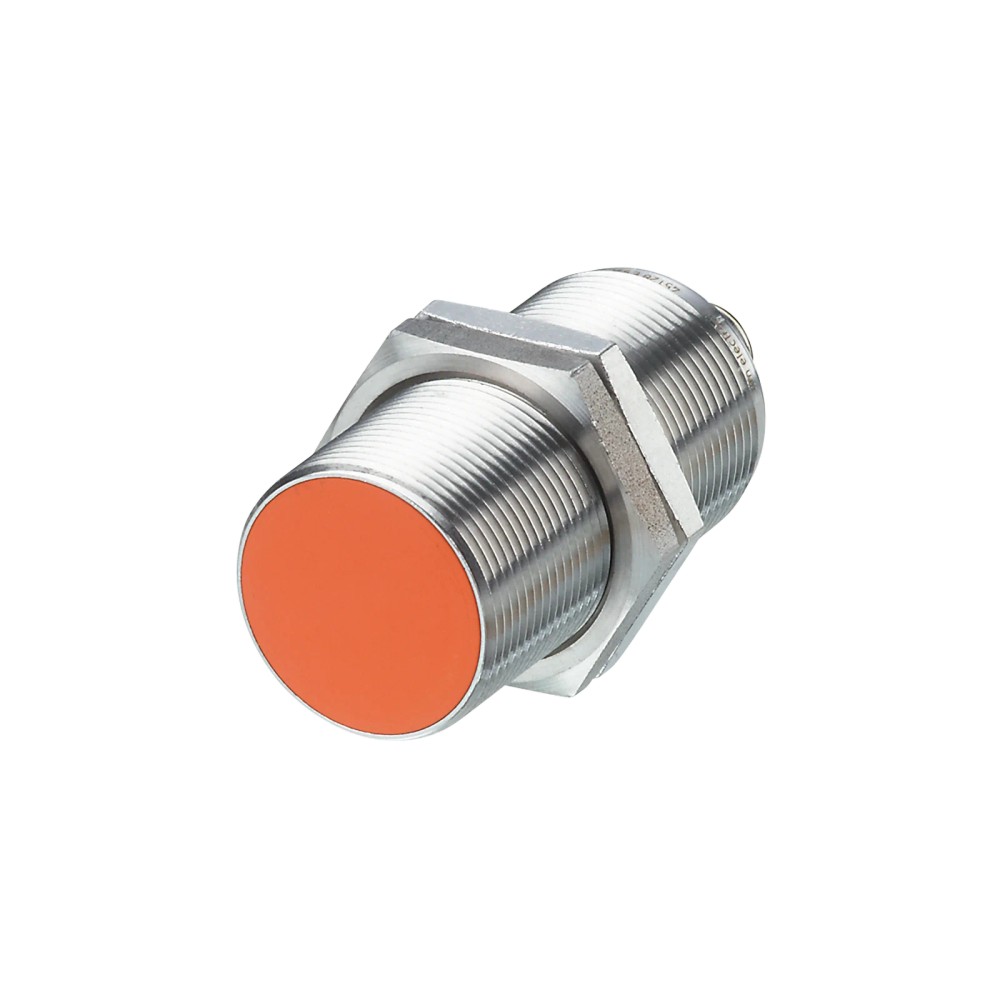

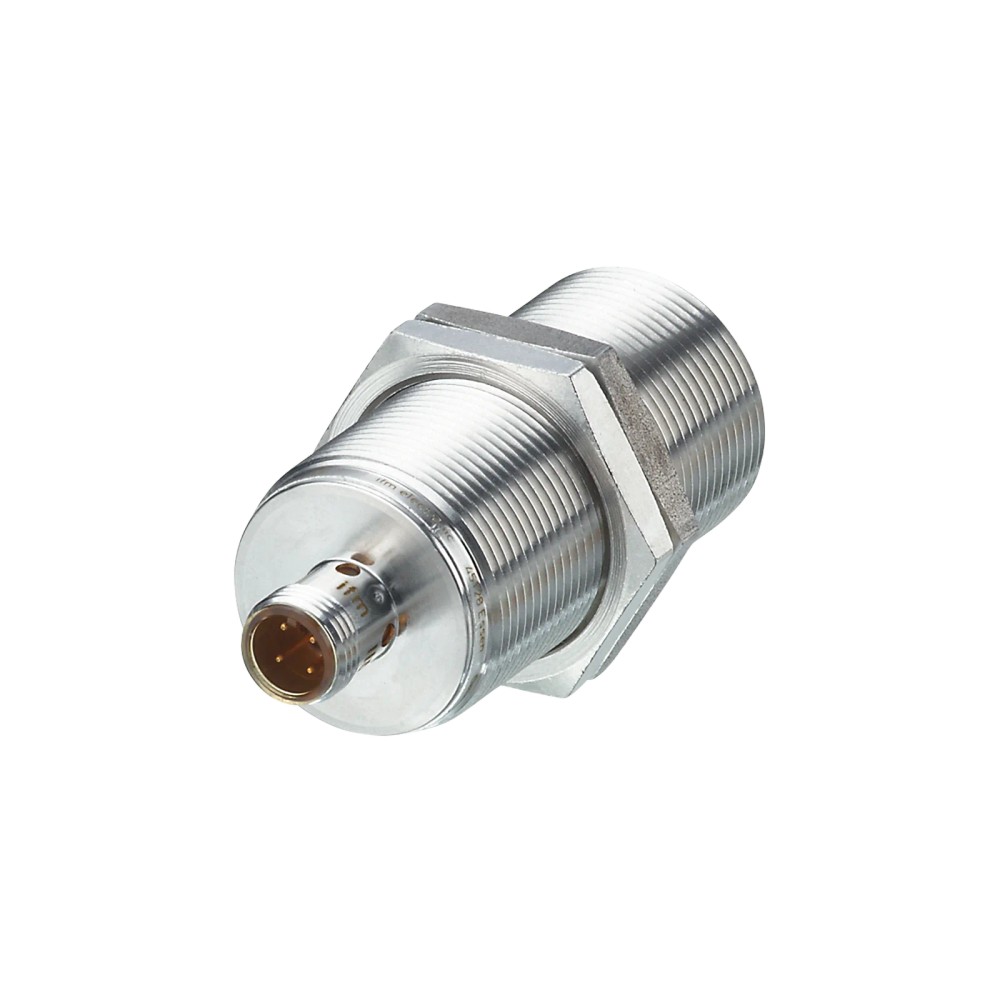

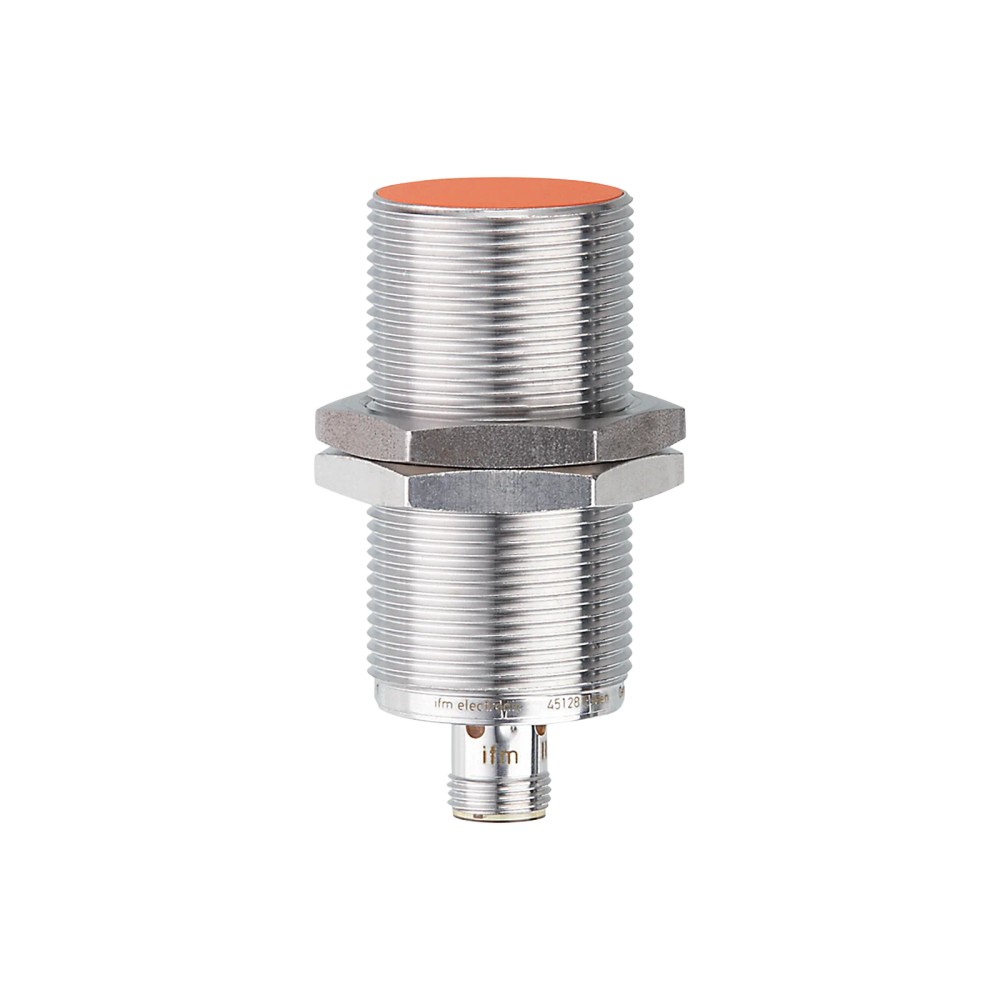

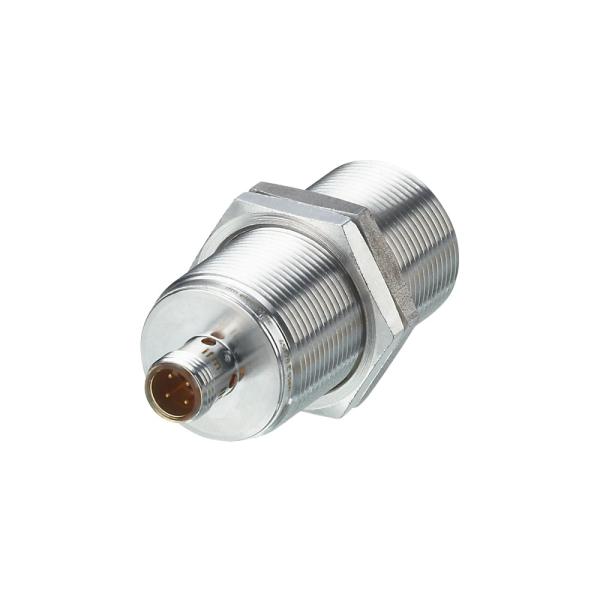

Imagem meramente ilustrativa

R$ 1.498,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5986
EAN: 4021179332590
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "II5986 IFM - Sensor Analógico Indutivo Detecção e Medição de Posição IO-Link M30 1-10mm 4-20mA"

Destaques do Produto

Tecnologia

Sensor indutivo analógico com IO-Link

Faixa de medição

1...10 mm

Sinal analógico

4...20 mA

Conexão elétrica

M12, 4 contatos

Montagem mecânica

Rosca M30 x 1,5; montagem embutida

Alimentação

15...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II5986 IFM – Sensor analógico indutivo com IO-Link, M30 x 1,5, alcance de medição de 1...10 mm, saída de 4...20 mA

O II5986 é um sensor analógico indutivo com IO-Link para detecção e medição de posição de alvos metálicos. Mede na faixa de 1...10 mm e fornece saída analógica linear de 4...20 mA. Possui conexão elétrica M12, alimentação de 15...30 V DC e invólucro roscado M30 x 1,5.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo analógico com IO-Link
Alcance de medição	1...10 mm
Saída analógica	4...20 mA, linear
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	15...30 V DC
Montagem e dimensões	Embutida; M30 x 1,5; comprimento de 70 mm
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-25...80 °C
Frequência de comutação DC	300 Hz
Conexão de processo	Não aplicável; detecção indutiva sem contato com o alvo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção e medição de posição de alvos metálicos dentro da faixa de 1...10 mm, respeitando as condições de instalação e o alvo de referência especificados pelo fabricante.
Sistemas que aceitam sinal de corrente analógico de 4...20 mA e alimentação de 15...30 V DC.
Aplicações que utilizem IO-Link compatível com IEC 61131-9, ou operação em modo SIO, com master port classe A para IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir medição fora da faixa especificada de 1...10 mm.
Não selecionar para conexão direta a uma entrada que não aceite saída de corrente de 4...20 mA, sem confirmar interface ou condicionamento compatível.
Não presumir medição de materiais não metálicos: o princípio de detecção informado é indutivo e a ficha não declara compatibilidade de medição com esses materiais.

APLICAÇÕES E USO

Uso declarado: detecção e medição de posição por princípio indutivo, com faixa de medição de 1...10 mm. A ficha caracteriza a saída analógica com alvo de aço St37 de 30 x 30 x 1 mm e aproximação frontal.
Possibilidade de integração: leitura da saída de 4...20 mA por entrada analógica compatível, desde que respeitados alimentação e limite de carga especificados.
Possibilidade de integração: leitura de dados de processo por IO-Link em master classe A compatível com revisão 1.1; também há modo SIO.
A instalação pode ser considerada em ambientes dentro da faixa ambiente de -25...80 °C e dos graus de proteção declarados, desde que o sensor e as conexões sejam montados corretamente.
Limitação: a distância efetiva depende do material do alvo; a ficha informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Consulte os dados do fabricante para validar a geometria e o material reais da aplicação.

COMO ESCOLHER

Antes de comprar o II5986 IFM – Sensor analógico indutivo com IO-Link, M30 x 1,5, alcance de medição de 1...10 mm, saída de 4...20 mA, verifique estes pontos:

Escolha o II5986 quando

A instalação exigir sensor indutivo analógico, faixa de 1...10 mm, saída de 4...20 mA e, opcionalmente, comunicação IO-Link. Verifique também a compatibilidade da entrada do controlador com o sinal, a alimentação de 15...30 V DC e o espaço para corpo M30 x 1,5 com 70 mm de comprimento.

Considere outra configuração quando

A faixa necessária estiver fora de 1...10 mm, a entrada não aceitar corrente de 4...20 mA ou a instalação não acomodar a rosca M30 x 1,5. A ficha disponível não especifica uma alternativa de modelo; consulte o fabricante para selecionar um sensor adequado aos requisitos restantes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Modelo	II5986	Código do produto indicado no anúncio e na ficha.
Tipo de produto	Sensor analógico indutivo com IO-Link	Princípio e função declarados pelo fabricante.
Tecnologia	Analógico com IO-Link	Combina saída analógica e comunicação IO-Link.
Tipo de sensor	Indutivo	Detecção por princípio indutivo; a ficha não declara medição de alvos não metálicos.
DeviceID	1205	Identificador informado para o modo de operação padrão.
Modo SIO	Sim	Operação SIO disponível conforme ficha.
Software Embedded incluído	Sim	Informação declarada no conjunto de dados do produto.

Faixa de medição e aplicação
Alcance de medição	1...10 mm	Faixa nominal declarada para medição.
Montagem	Embutido	Condição de montagem indicada nos dados mecânicos.
Alvo de referência da saída analógica	Aço St37, 30 x 30 x 1 mm; aproximação frontal	Condição de referência declarada para a saída analógica.
Fator de correção	Aço: 1; aço inoxidável: 0,8; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores declarados por material; considerar ao avaliar a resposta de detecção.
Ponto de comutação IO-Link	1,88...9,35 mm	Faixa informada para o ponto de comutação configurado via IO-Link.

Alimentação e consumo
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	15...30 V DC	Limites de alimentação declarados.
Consumo de corrente	< 30 mA	Valor máximo declarado para consumo.
Classe de proteção elétrica	II	Classe declarada na ficha técnica.

Saídas e funções elétricas
Corrente da saída analógica	4...20 mA, linear	Sinal analógico; inclinação de 1,778 mA/mm na condição de referência de aproximação frontal e alvo de aço St37 de 30 x 30 x 1 mm.
Saída de comutação	Abertura/fechamento, parametrizável	Função configurável conforme dados do produto.
Função elétrica	PNP/NPN, parametrizável	Configuração da saída de comutação conforme ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída de comutação DC.
Carga máxima	500 Ω; com Ub ≤ 18 V, carga máxima ≤ 400 Ω	Limite de carga especificado para a saída analógica conforme a tensão de alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada para o dispositivo.
Proteção contra curto-circuitos	Sim	Proteção declarada para as saídas.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.

Precisão e desvios
Erro de linearidade da saída analógica	± 1 % do valor da faixa de medição final	Desvio máximo especificado em relação à linearidade.
Precisão de repetibilidade da saída analógica	± 1 % do valor da faixa de medição final	Repetibilidade declarada para a saída analógica.
Histerese	3...15 % de Sr	Faixa informada; histerese parametrizável.
Coeficiente de temperatura	± 0,15 %/K do valor MEW	Variação especificada em função da temperatura; MEW é o valor final da faixa de medição.
Derivação de temperatura	± 5 % do valor da faixa de medição final	Desvio de temperatura declarado para a faixa de medição.

Tempos e frequência
Frequência de comutação DC	300 Hz	Frequência máxima de comutação DC informada.
Tempo de resposta	< 10 ms	Tempo de resposta declarado.
Tempo mínimo do ciclo do processo IO-Link	3,2 ms	Ciclo mínimo informado para o processo IO-Link.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão declarado para a comunicação IO-Link.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Classe de master port exigida	A	Requisito de compatibilidade do master IO-Link.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; Function Multiple switching signal; Function Teach channel	Perfis e funções declarados.
Dados de processo IO-Link cíclicos	Valor do processo: 16 bit; estado do dispositivo: 4 bit; informação de comutação binária: 2 bit	Estrutura dos dados cíclicos informada.
Funções IO-Link acíclicas	Contador de ciclos de comutação; ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação	Dados e funções acíclicas listados na ficha.

Conexões elétricas
Conexão	1 x M12, codificação A, 4 contatos	Tipo de conector indicado.
Atribuição de contatos	1: L+; 2: OUT; 3: L-; 4: OUT / IO-Link	Identificação dos contatos declarada pelo fabricante; observar o esquema de ligação.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de operação especificada.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Graus declarados; a proteção depende da instalação correta das conexões.
Certificado UL	Ta: -25...60 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação A023; arquivo E174191	Condições e identificadores UL informados na ficha.
EMC	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Ensaios e limites de compatibilidade eletromagnética declarados.

Resistência mecânica e vida útil
Resistência a choques	EN 60068-2-27 Ea: 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada para choques.
Resistência duradoura ao choque	EN 60068-2-27: 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada para choques repetidos.
Estabilidade de vibração	EN 60068-2-6 Fc: 20 g, 10...3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração declarada.
MTTF	515 anos	Valor informado pelo conjunto de dados; não representa prazo de garantia.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Dimensões	M30 x 1,5; comprimento de 70 mm	Dimensões declaradas para o corpo roscado.
Invólucro	Forma construtiva de roscas	Forma construtiva indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para as partes do produto.
Torque máximo de aperto	50 Nm	Limite máximo de aperto especificado.
Peso	125,9 g	Peso informado nos atributos do produto.

Displays e elementos de operação
Indicação LED	Alvo na área de medição: 4 LEDs amarelos acesos; alvo fora da área de medição: 4 LEDs amarelos piscando	Comportamento visual indicado na ficha.

Itens incluídos
Material incluído	2 porcas de fixação	Acessórios incluídos segundo a ficha técnica.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud; requer master port classe A.

• Modo SIO disponível.

• Saída analógica de corrente de 4...20 mA; confirmar que a entrada do equipamento conectado aceita esse tipo de sinal.

Conexões

Elétrica Conector M12, codificação A, 4 contatos: pino 1 = L+, pino 2 = OUT, pino 3 = L-, pino 4 = OUT / IO-Link. Alimentação de 15...30 V DC. Função elétrica PNP/NPN parametrizável; saída analógica de 4...20 mA. Conferir o esquema do fabricante para a configuração de ligação pretendida.

Processo Não possui conexão de processo para fluido informada; é um sensor indutivo de proximidade. Montagem mecânica por rosca M30 x 1,5, instalação embutida. A distância de medição indicada é 1...10 mm; para saída analógica, a referência informada é aproximação frontal e alvo de aço St37 de 30 x 30 x 1 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica do controlador configurada para receber 4...20 mA, com alimentação disponível de 15...30 V DC.	✓	Corresponde ao tipo de saída analógica e à faixa de alimentação especificados.
Sistema IO-Link com master port classe A e compatibilidade com revisão 1.1.	✓	A ficha declara IO-Link revisão 1.1, padrão IEC 61131-9 e exigência de master port classe A.
Montagem em alojamento roscado M30 x 1,5 com instalação embutida e espaço para comprimento de 70 mm.	✓	A rosca, o tipo de montagem e o comprimento correspondem aos dados mecânicos informados.
Aplicação que exige medir fora da faixa de 1...10 mm.	✗	A distância exigida excede a faixa de medição especificada.
Ligação a entrada exclusivamente de tensão, sem interface compatível com sinal de corrente de 4...20 mA.	✗	A saída analógica informada é de corrente; a ficha não declara conversão direta para sinal de tensão.
Alvo de material diferente do aço de referência para a caracterização da saída analógica.	✗	A saída é caracterizada com alvo de aço St37; a ficha também apresenta fatores de correção por material. A adequação e a distância efetiva devem ser verificadas considerando o material específico.

INSTALAÇÃO

Como instalar o II5986 IFM – Sensor analógico indutivo com IO-Link, M30 x 1,5, alcance de medição de 1...10 mm, saída de 4...20 mA

Confirme que a aplicação requer faixa de medição de 1...10 mm, saída de 4...20 mA ou IO-Link e alimentação de 15...30 V DC.
Verifique espaço e interface mecânica para rosca M30 x 1,5, comprimento de 70 mm e montagem embutida; consulte o desenho dimensional.
Instale o sensor respeitando o torque máximo de aperto de 50 Nm e evitando danos ao corpo e à face ativa.
Conecte o M12 de codificação A conforme a atribuição de pinos do fabricante; desligue a alimentação durante a ligação.
Para IO-Link, utilize master port classe A compatível com revisão 1.1; para saída analógica, confirme compatibilidade da entrada e limite de carga.
Após energizar, verifique a indicação dos LEDs, a leitura do sinal e a resposta com o alvo instalado na geometria e no material previstos.

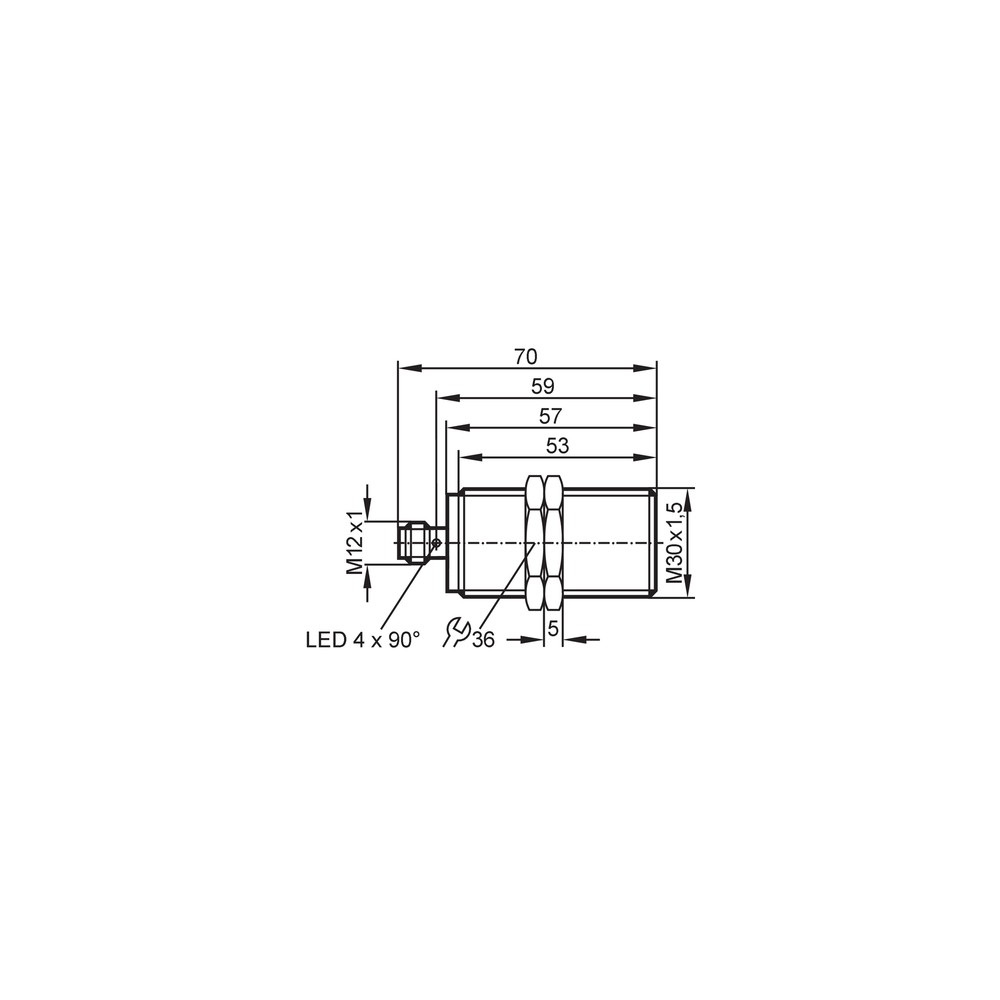

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de corrente permanece abaixo ou acima do esperado durante o deslocamento do alvo.	Alvo fora da faixa de medição, material ou geometria diferente da condição de referência, ou carga acima do limite permitido para a tensão de alimentação.	Meça a distância e confirme a geometria e o material do alvo; verifique a alimentação e a carga conectada, considerando o limite de 400 Ω quando Ub ≤ 18 V e 500 Ω nos demais casos especificados.
O controlador não recebe comunicação IO-Link.	Master incompatível com revisão ou classe exigida, ligação incorreta dos contatos ou porta configurada para modo diferente.	Confirme master port classe A, revisão IO-Link 1.1, atribuição dos pinos M12 e configuração da porta; a ficha também declara operação em modo SIO.
A saída de comutação não apresenta o estado esperado.	Parâmetro de abertura/fechamento ou função PNP/NPN configurado de forma diferente da entrada conectada, ou alvo fora do ponto de comutação configurado.	Leia os parâmetros de saída e o ponto de comutação; confira a configuração da entrada e observe os LEDs de indicação do sensor.
O sensor não responde ou apresenta leitura instável após a instalação.	Alimentação fora de 15...30 V DC, contato M12 incorreto, polaridade ou ligação inadequada, ou montagem/alinhamento do alvo fora das condições requeridas.	Meça a tensão no conector, confira a pinagem e a montagem frontal; compare distância e material do alvo com as condições de aplicação e consulte o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II5986 em português (Datasheet) Desenho em escala do II5986 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II5986 e para que serve?

É um sensor analógico indutivo com IO-Link para detecção e medição de posição. A faixa declarada é de 1...10 mm, com saída analógica de 4...20 mA.

O que vem na embalagem do sensor?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não declara cabo ou conector M12 adicional.

Ele funciona com qualquer alvo ou material?

Não é possível afirmar compatibilidade com qualquer material: o princípio é indutivo e a saída analógica é caracterizada com alvo de aço St37. A ficha informa fatores de correção para aço inoxidável, latão, alumínio e cobre; valide a aplicação com o datasheet.

Posso usar o II5986 em uma aplicação que precisa medir acima de 10 mm?

Não, a faixa de medição especificada é de 1...10 mm. Para distâncias fora dessa faixa, selecione um produto cuja faixa declarada cubra a necessidade.

O sensor pode ser ligado a uma entrada analógica de tensão?

A saída analógica especificada é de corrente, 4...20 mA. Só conecte a uma entrada de tensão se houver uma interface de conversão compatível; essa configuração não é declarada na ficha.

A saída de corrente fica fixa ou varia com a posição do alvo?

A saída de 4...20 mA é linear dentro da faixa indicada. Se o sinal estiver fora do esperado, confira a distância, o material e a geometria do alvo, além da carga e da alimentação.

O que verificar se o PLC não reconhece o IO-Link?

Confirme o uso de master port classe A compatível com IO-Link revisão 1.1 e confira a pinagem do M12. Verifique também a configuração da porta e a alimentação do sensor.

Devo comprar o sensor avulso ou com cabo e conector?

A ficha lista uma unidade e duas porcas de fixação, mas não declara cabo ou conector como itens incluídos. Verifique separadamente a necessidade de um cabo M12 compatível com a instalação.

Como instalar e apertar o sensor?

A instalação mecânica usa rosca M30 x 1,5, montagem embutida e torque máximo de 50 Nm. Faça a ligação elétrica sem alimentação e confira o desenho dimensional e o esquema do fabricante antes de energizar.

Qual a diferença prática entre usar a saída analógica e IO-Link?

A saída analógica transmite um sinal de corrente de 4...20 mA; IO-Link permite comunicação digital com master compatível e disponibiliza dados de processo e funções listadas na ficha. Escolha conforme a interface disponível no controlador.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e master compatível. (Ref.: revisão 1.1; IEC 61131-9)

Saída de 4...20 mA

Sinal analógico de corrente usado para representar o valor medido dentro da faixa definida. (Ref.: saída analógica 4...20 mA; alcance de medição 1...10 mm)

Montagem embutida

Forma de instalação indicada para o sensor em sua superfície de montagem. (Ref.: montagem embutida; rosca M30 x 1,5)

Fator de correção

Coeficiente informado para considerar a influência do material do alvo na detecção. (Ref.: aço 1; aço inoxidável 0,8; latão 0,5; alumínio 0,5; cobre 0,4)

Carga máxima

Resistência máxima permitida na saída analógica conforme a alimentação especificada. (Ref.: 500 Ω; com Ub ≤ 18 V, máximo de 400 Ω)
