Sensor Indutivo IFM II5983 M30 com IO-Link

Pré-visualizar: II5983 IFM - Sensor Indutivo ifm Detecção de posição M30 IO-Link 65mm

II5983 IFM - Sensor Indutivo ifm Detecção de posição M30 IO-Link 65mm

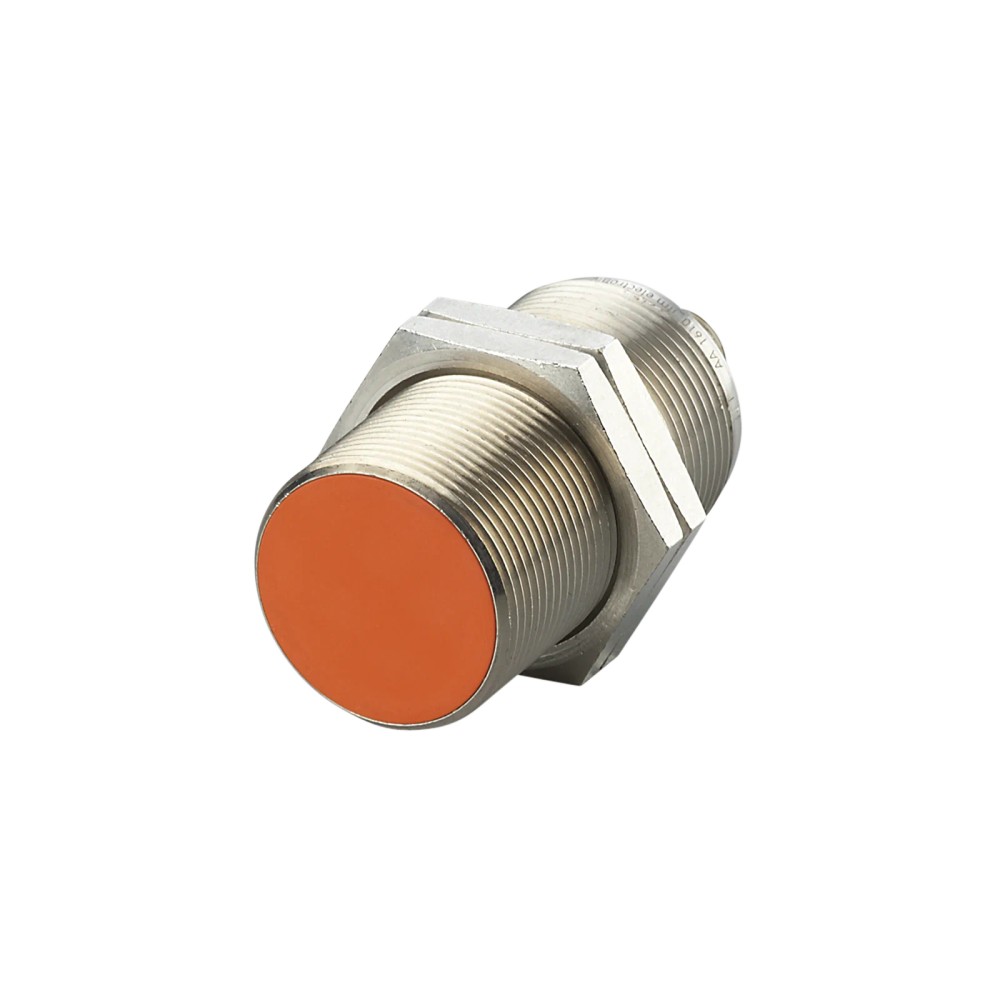

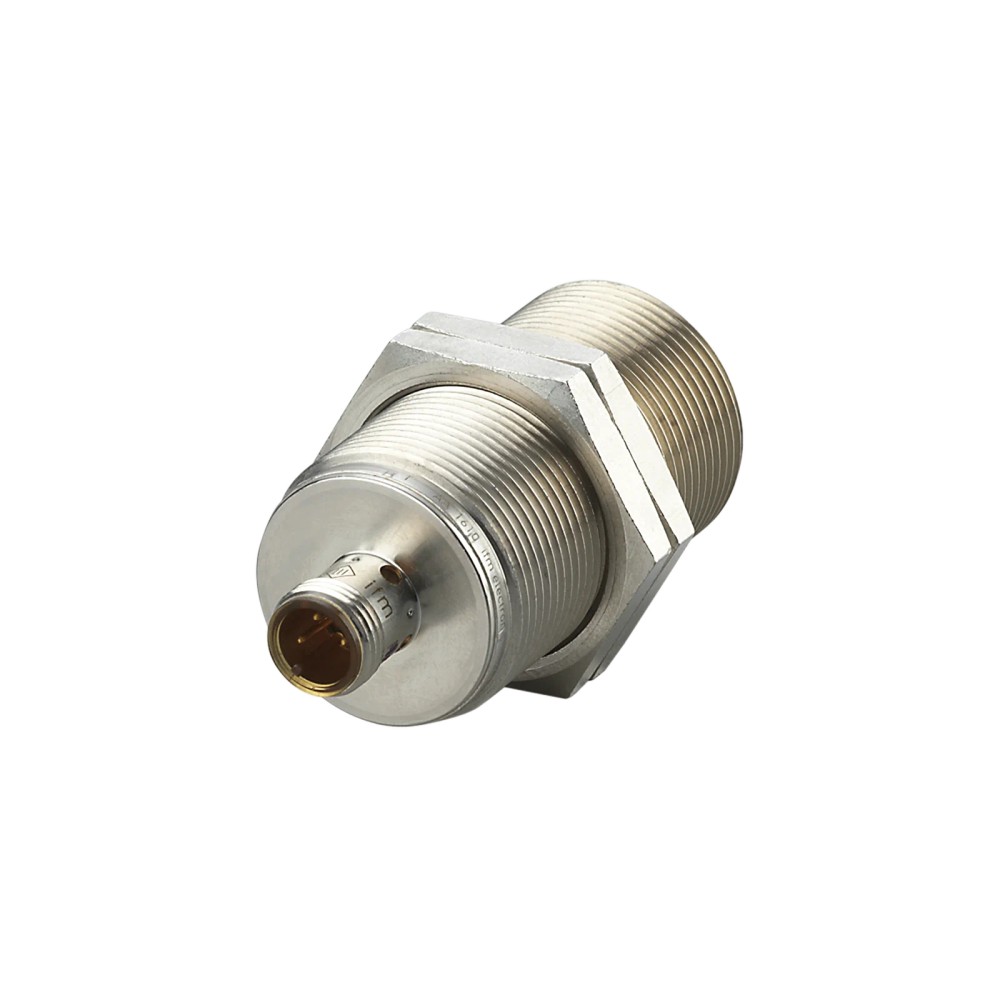

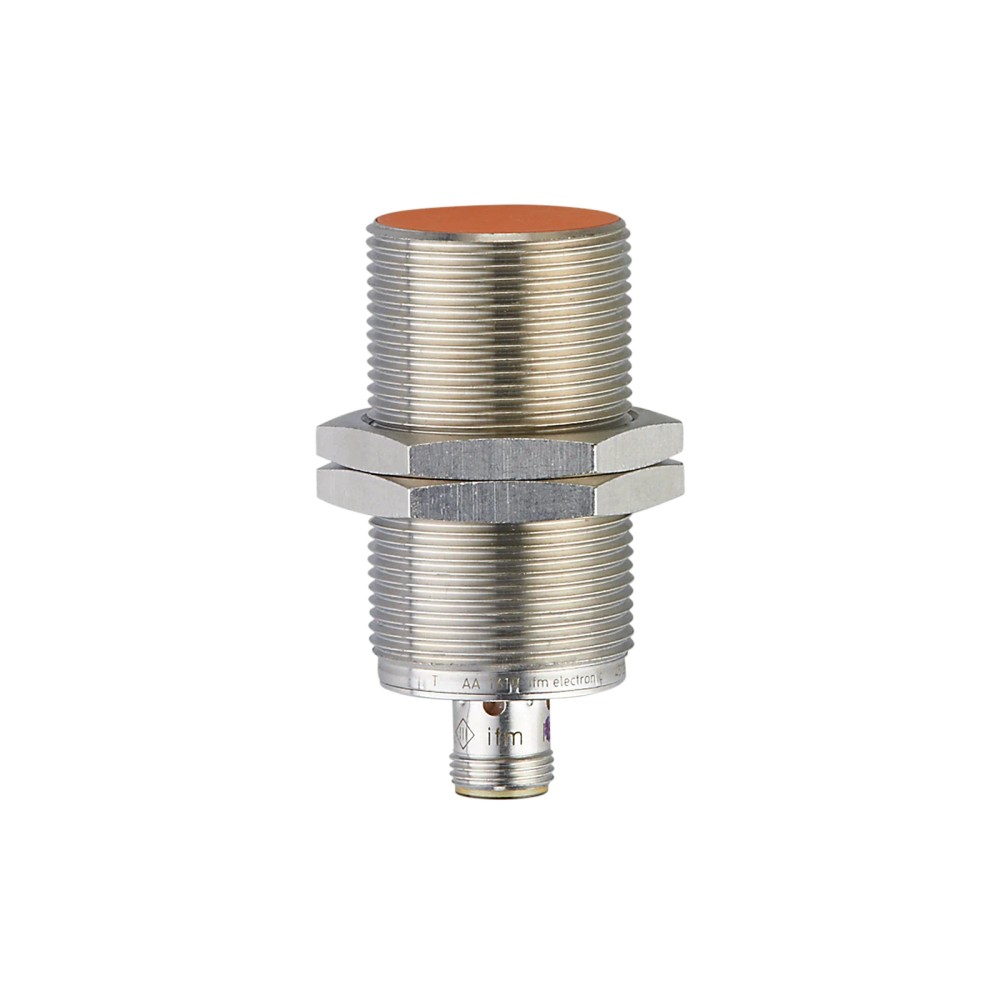

Imagem meramente ilustrativa

R$ 866,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5983
EAN: 4021179332576
NCM do produto: 85365090

Destaques do Produto Diâmetro de rosca M30...mais

Fechar menu

Saiba mais sobre: "II5983 IFM - Sensor Indutivo ifm Detecção de posição M30 IO-Link 65mm"

Destaques do Produto

Diâmetro de rosca

M30 x 1,5

Comprimento

65 mm

Interface

IO-Link 1.1 e modo SIO

Saída

PNP/NPN parametrizável

Conector

M12, codificação A, 4 contatos

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5983 com IO-Link, M30 x 1,5, comprimento de 65 mm

O ifm II5983 é um sensor indutivo cilíndrico roscado para detecção de posição de objetos metálicos, com montagem embutida e comunicação IO-Link. Possui conexão M12 de 4 contatos, alimentação de 10 a 30 V DC e saída PNP/NPN parametrizável. A faixa de medição IO-Link é de 1,3 a 13 mm, e a frequência de comutação DC é de 100 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo com IO-Link
Modelo	II5983
Rosca e comprimento	M30 x 1,5; 65 mm
Montagem	Embutida
Alimentação	10 a 30 V DC
Saída	PNP/NPN parametrizável; abertura/fechamento parametrizável
Comunicação	IO-Link 1.1; modo SIO
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva de posição com montagem embutida e espaço para corpo roscado M30 x 1,5.
Sistemas que utilizem IO-Link 1.1 com porta master classe A, ou operação em modo SIO.
Instalações com alimentação de 10 a 30 V DC e conexão elétrica M12 de 4 contatos, codificação A.
Ambientes cuja temperatura de operação esteja entre -40 e 85 °C e que exijam os graus de proteção IP indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação que exija rosca ou comprimento diferentes de M30 x 1,5 e 65 mm sem confirmar a adequação mecânica.
Não conectar a uma alimentação fora da faixa especificada de 10 a 30 V DC.
Não considerar a faixa de medição IO-Link como distância nominal de comutação universal; verificar a aplicação e os parâmetros no datasheet.

APLICAÇÕES E USO

Aplicação explicitamente indicada pela ficha: detecção indutiva de posição com montagem embutida e comunicação IO-Link.
Possibilidade de uso em máquinas e sistemas de automação que atendam à conexão mecânica M30 x 1,5, à alimentação de 10 a 30 V DC e à conexão M12 de 4 contatos; validar distâncias e parâmetros na aplicação real.
Pode operar com master IO-Link de porta classe A ou em modo SIO, conforme configuração do sistema.
A temperatura ambiente deve permanecer entre -40 e 85 °C. Para instalações sujeitas a líquidos, poeira ou limpeza, considerar os graus de proteção declarados e as condições de instalação especificadas pelo fabricante.
A resposta de detecção depende do material do alvo; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5983 com IO-Link, M30 x 1,5, comprimento de 65 mm, verifique estes pontos:

Escolha o II5983

Quando a aplicação requer detecção indutiva, montagem embutida em formato M30 x 1,5, conexão M12 de 4 contatos e comunicação IO-Link 1.1 ou modo SIO. Confirme também a faixa de alimentação de 10 a 30 V DC e a temperatura ambiente prevista.

Verifique outra configuração

Se a montagem exigir outro diâmetro de rosca, comprimento, tipo de conexão ou faixa de alimentação, compare esses requisitos com a ficha do modelo desejado. Para uso com IO-Link, confirme a disponibilidade de master classe A.

Confirme a necessidade de medição

O sensor disponibiliza faixa de medição IO-Link de 1,3 a 13 mm e ponto de comutação parametrizável de 2,4 a 12,1 mm. Se a aplicação exigir valores fora dessas faixas, verifique outra solução no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo com IO-Link	Tipo informado para o modelo II5983.
Marca	ifm	Fabricante indicado na ficha do anúncio.
Modelo / SKU / part number	II5983	Código de identificação do produto.
GTIN	4021179332576	Identificador comercial informado no anúncio.
Categoria	Sensor indutivo	Classificação do produto.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor máximo informado na ficha.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e chaveamento
Função elétrica	PNP/NPN parametrizável	Tipo de saída selecionável conforme configuração.
Função de saída	Abertura/fechamento parametrizável	A função de chaveamento pode ser parametrizada.
Frequência de comutação DC	100 Hz	Frequência de comutação informada para operação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação DC.

Faixa de medição e parametrização
Faixa de medição IO-Link	1,3 a 13 mm	Faixa indicada para medição via IO-Link.
Ponto de comutação IO-Link	2,4 a 12,1 mm	Faixa parametrizável indicada pelo fabricante.
Histerese	3 a 15 % de Sr	Valor parametrizável, referenciado a Sr.

Precisão e desvios
Erro de linearidade IO-Link	± 2 % do valor da faixa de medição final	Erro de linearidade especificado para a medição IO-Link.
Precisão de repetibilidade da saída analógica	± 1 % do valor da faixa de medição final	Valor declarado para repetibilidade da saída analógica.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores relativos ao material do alvo, conforme ficha.

Tempos de reação
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo de ciclo informado para o processo IO-Link.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link 1.1	Revisão de interface declarada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Classe de master port exigida	A	Classe requerida para a porta do master IO-Link.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração do conector especificada.

Condições ambientais
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura de operação indicada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados pelo fabricante.
Certificado UL	Ta -25 a 70 °C; Enclosure type 1; Limited Voltage/Current; aprovação A034; arquivo E174191	Condições e identificadores do certificado UL fornecidos na ficha.

Dados mecânicos e materiais
Formato do corpo	Cilíndrico roscado	Forma construtiva do sensor.
Dimensões	M30 x 1,5; comprimento de 65 mm	Rosca e comprimento total informados.
Tipo de montagem	Embutida	Tipo de instalação declarado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes conforme ficha.
Acabamento e cor	Acabamento metálico polido; prateado com topo laranja	Descrição visual informada no anúncio.
Peso	120,9 g	Peso informado no conjunto de dados do produto.

Displays e elementos de operação
Indicador de status	4 LEDs; amarelo aceso para status de chaveamento	Indicação visual de estado informada na ficha.

Acessórios e dados comerciais
Acessórios inclusos	Porcas de fixação	Acessórios listados no anúncio.
NCM	8536.50.90	Classificação fiscal indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9

• Modo SIO

• Transferência IO-Link COM2, 38,4 kBaud

• Requer classe A na porta do master IO-Link

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída PNP/NPN parametrizável. Consumo de corrente inferior a 15 mA. Verifique o esquema de ligação do fabricante antes de conectar.

Processo Corpo cilíndrico roscado M30 x 1,5, comprimento de 65 mm; montagem embutida. A conexão de processo é mecânica e não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A e protocolo IO-Link 1.1	✓	A ficha especifica IO-Link 1.1 e classe A como requisito para a porta do master.
Operação em modo SIO	✓	O modo SIO está indicado como disponível para o sensor.
Alimentação DC entre 10 e 30 V	✓	A faixa de tensão de operação informada é de 10 a 30 V DC.
Instalação com rosca M30 x 1,5 e montagem embutida	✓	A ficha informa corpo roscado M30 x 1,5 e tipo de montagem embutido.
Instalação que exige conector M12 codificação A com 4 contatos	✓	Essa é a conexão elétrica especificada para o modelo.
Alimentação fora de 10 a 30 V DC	✗	A tensão proposta está fora da faixa de operação declarada.
Porta master IO-Link de classe diferente de A	✗	A ficha especifica classe A como classe de master port exigida.
Aplicação que exige montagem não embutida ou outra rosca	✗	A configuração mecânica informada é M30 x 1,5 com montagem embutida; outra configuração requer validação de um modelo adequado.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5983 com IO-Link, M30 x 1,5, comprimento de 65 mm

Confirme o modelo II5983 e verifique se a posição de montagem aceita corpo M30 x 1,5, comprimento de 65 mm e montagem embutida.
Confira que a alimentação disponível está entre 10 e 30 V DC e que o sistema de controle ou master atende aos requisitos de interface.
Instale o sensor mecanicamente sem exceder condições de montagem não informadas na ficha; consulte o desenho dimensional e o datasheet para detalhes.
Conecte o cabo ou acessório compatível ao conector M12, codificação A, de 4 contatos; consulte o esquema de ligação oficial antes de energizar.
Se usar IO-Link, conecte a uma porta master classe A e configure a comunicação conforme IO-Link 1.1; em modo SIO, valide a parametrização da saída PNP/NPN.
Após energizar, verifique o indicador de status e valide o ponto de comutação e a resposta em relação ao material do alvo e às condições da aplicação.

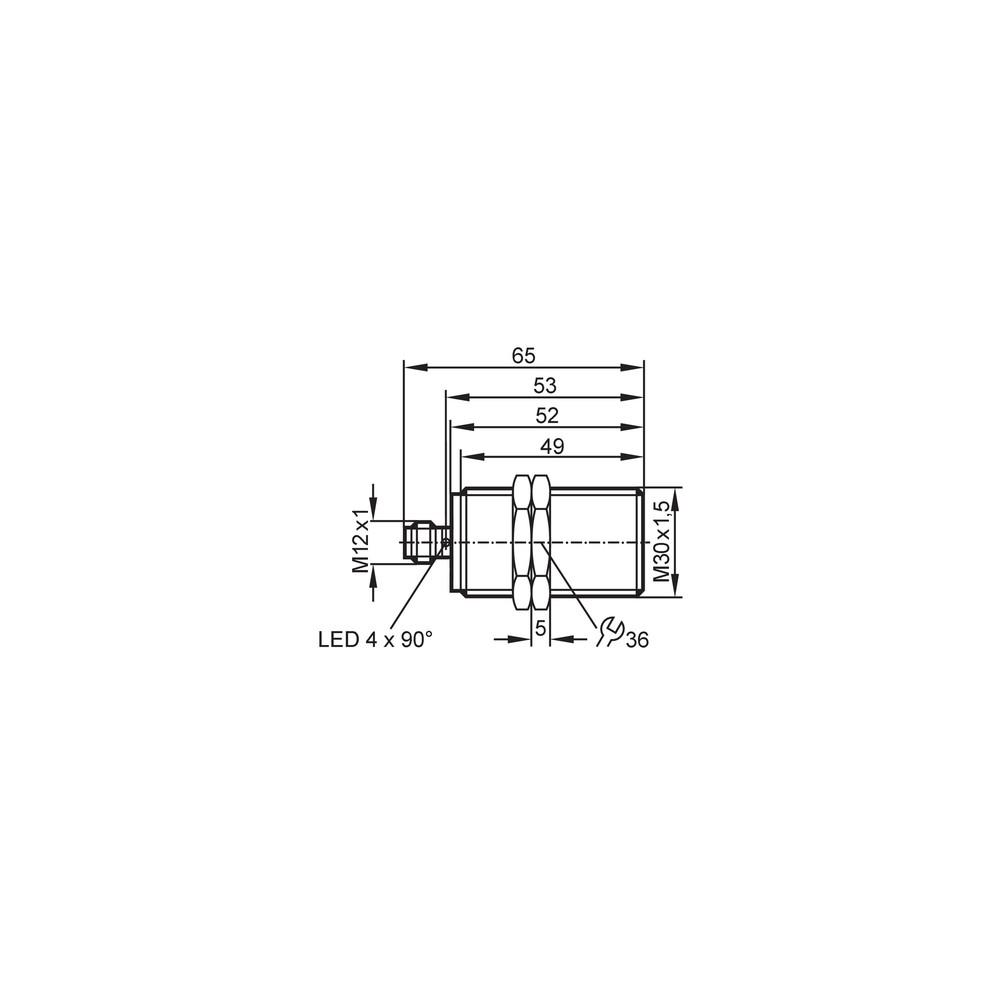

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação fora da faixa especificada, ligação incorreta ou saída parametrizada de forma diferente da esperada.	Meça a alimentação nos terminais, confira a ligação no datasheet e valide a configuração PNP/NPN e abertura/fechamento.
O master não estabelece comunicação IO-Link.	Porta master incompatível com o requisito de classe A, configuração de comunicação incorreta ou conexão M12 inadequada.	Confirme que a porta é classe A, que a interface está configurada para IO-Link 1.1 e que o conector é M12 codificação A de 4 contatos.
A distância ou o ponto de detecção observado difere do esperado.	Ponto de comutação parametrizado ou influência do material do alvo, para o qual a ficha informa fatores de correção distintos.	Verifique o parâmetro de ponto de comutação e compare o material do alvo com os fatores de correção indicados no datasheet.
O estado do sensor parece instável ou não corresponde à condição da máquina.	Configuração de saída, histerese ou interpretação do indicador de status não alinhada com a lógica do sistema.	Observe os LEDs de status, confirme a função de saída configurada e verifique a histerese parametrizável de 3 a 15 % de Sr.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do sensor II5983 (Datasheet) Desenho em escala do II5983 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm II5983 e para que serve?

É um sensor indutivo com IO-Link destinado à detecção de posição. Tem corpo roscado M30 x 1,5, montagem embutida e saída PNP/NPN parametrizável.

O II5983 funciona com qualquer master IO-Link?

Não necessariamente: a ficha exige uma porta master IO-Link classe A e informa revisão IO-Link 1.1. Também é indicado suporte ao modo SIO.

O que acompanha o sensor?

O anúncio lista porcas de fixação como acessórios inclusos. Não há indicação de cabo ou master IO-Link incluído.

Posso usar este modelo com alimentação de 24 V DC?

Sim, desde que a alimentação esteja dentro da faixa especificada de 10 a 30 V DC. Confira a ligação conforme o datasheet antes de energizar.

Este sensor serve para montagem não embutida ou em uma rosca diferente de M30?

A ficha deste modelo especifica montagem embutida e rosca M30 x 1,5. Para outra forma de montagem ou outra rosca, selecione um modelo cuja ficha confirme essa configuração.

O II5983 é indicado para detectar alvos de qualquer material com a mesma distância?

Não se deve assumir a mesma resposta para todos os materiais: a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Verifique a distância e as condições reais da aplicação.

O sensor está alimentado, mas não comuta; o que devo verificar antes de substituí-lo?

Confira a tensão de alimentação, a ligação elétrica e a parametrização da saída PNP/NPN e abertura/fechamento. Observe também o indicador de status e o ponto de comutação configurado.

Por que o master não reconhece o II5983 por IO-Link?

Uma causa possível é a incompatibilidade da porta com o requisito de classe A ou uma configuração de comunicação incorreta. Verifique a classe do master, a configuração IO-Link 1.1 e a conexão M12.

O que devo conferir na instalação mecânica?

Confirme espaço e rosca para M30 x 1,5, comprimento de 65 mm e montagem embutida. Consulte o desenho dimensional do fabricante e use as porcas de fixação inclusas.

Devo comprar um sensor avulso ou um conjunto com cabo e master?

O anúncio lista o sensor e as porcas de fixação, mas não indica cabo nem master inclusos. Se a instalação exigir esses itens, confirme separadamente a compatibilidade do cabo M12 e do master classe A.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para sensores e atuadores; neste modelo, revisão 1.1 e padrão SDCI IEC 61131-9 (Ref.: Interface de comunicação).

Modo SIO

Modo de operação de entrada/saída padrão indicado como disponível para o sensor (Ref.: Modo SIO).

Montagem embutida

Configuração de instalação declarada para o corpo do sensor; deve ser considerada no projeto mecânico (Ref.: Tipo de montagem).

Histerese

Diferença entre os pontos de comutação e de retorno; neste sensor, é parametrizável de 3 a 15 % de Sr (Ref.: Histerese).

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos declarados pelo fabricante (Ref.: Grau de proteção IP65, IP66, IP67, IP68 e IP69K).
