Sensor Indutivo IFM II5936 - Alta Temperatura M30

Pré-visualizar: II5936 IFM - Sensor Indutivo Alta Temperatura Detecção de objetos M30 15mm PNP Antivalente

II5936 IFM - Sensor Indutivo Alta Temperatura Detecção de objetos M30 15mm PNP Antivalente

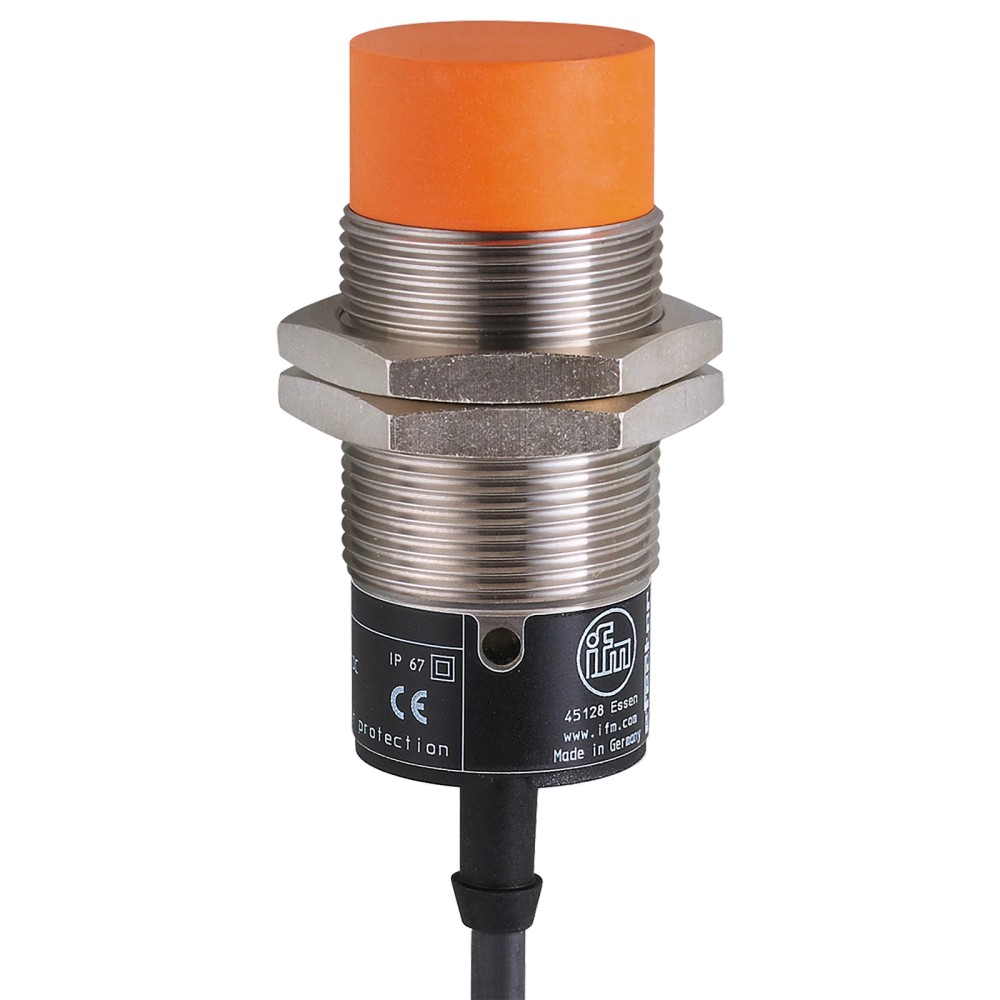

Imagem meramente ilustrativa

R$ 965,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5936
EAN: 4021179254519
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "II5936 IFM - Sensor Indutivo Alta Temperatura Detecção de objetos M30 15mm PNP Antivalente"

Destaques do Produto

Alcance nominal

15 mm; montagem não embutida

Tipo de saída

PNP antivalente

Alimentação

10...36 V DC

Temperatura ambiente

0...130 °C

Conexão

Cabo de silicone de 6 m, 4 fios

Montagem mecânica

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM II5936 — Sensor indutivo de alta temperatura, M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente

O II5936 é um sensor indutivo para detectar objetos metálicos sem contato. É indicado para aplicações que requerem operação em ambiente de 0 a 130 °C, alcance nominal de 15 mm e saída PNP antivalente. Possui invólucro roscado M30 x 1,5, conexão por cabo de silicone de 6 m e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de alta temperatura
Alcance de detecção	15 mm; não embutido
Saída	PNP antivalente
Temperatura ambiente	0...130 °C
Tensão de operação	10...36 V DC
Conexão elétrica	Cabo de silicone de 6 m; 4 x 0,34 mm²
Invólucro	M30 x 1,5; comprimento de 85 mm
Proteção	IP 67
Frequência de comutação	250 Hz
SKU / GTIN	II5936 / 4021179254519

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações cuja temperatura ambiente esteja entre 0 e 130 °C.
Aplicações que aceitem sensor indutivo não embutido, alcance nominal de 15 mm e saída PNP antivalente.
Instalações com alimentação DC entre 10 e 36 V e conexão por cabo de 6 m.

⚠ Considere outro se precisa de:

Não especificar quando a aplicação exigir saída NPN ou uma saída diferente da PNP antivalente informada.
Não especificar quando o ambiente ultrapassar 130 °C ou ficar abaixo de 0 °C.
Não especificar para montagem embutida: o modelo é indicado como não embutido.

APLICAÇÕES E USO

Uso comprovado pelo tipo e dados do produto: detecção indutiva sem contato de objetos metálicos, com montagem não embutida e operação ambiente de 0...130 °C.
Possibilidade de aplicação: monitoramento de presença ou posição de peças metálicas em máquinas que aceitem saída PNP antivalente; validar material, distância efetiva e entrada do controlador na instalação.
Limitação: a ficha não informa protocolo de comunicação nem aplicação específica; não presumir compatibilidade com entradas que exijam NPN ou sinal de outro tipo.

COMO ESCOLHER

Antes de comprar o IFM II5936 — Sensor indutivo de alta temperatura, M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente, verifique estes pontos:

Escolha o II5936 quando

A aplicação exigir detecção indutiva não embutida, distância nominal de 15 mm, saída PNP antivalente, alimentação de 10...36 V DC e operação ambiente entre 0 e 130 °C.

Avalie outra configuração quando

O sistema exigir montagem embutida, saída NPN, alimentação fora da faixa especificada ou temperatura ambiente fora de 0...130 °C. Confirme os requisitos do controlador e consulte o datasheet para validar a instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de alta temperatura	Descrição do tipo de sensor informado pelo fabricante.
Marca	IFM / ifm electronic	Identificação do fabricante no anúncio.
SKU / part number	II5936	Código do produto.
GTIN	4021179254519	Identificador comercial informado.
Categoria	Sensores indutivos	Classificação do produto no catálogo.

Detecção
Alcance de detecção	15 mm	Alcance nominal informado.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância indicados na ficha.
Distância de trabalho	0...12,1 mm	Faixa de trabalho informada.
Montagem	Não embutido	Condição de montagem indicada para o sensor.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Valores de correção informados por material; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de corrente / tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Limites de alimentação informados.
Consumo de corrente	15 mA (a 24 V)	Condição de referência indicada na ficha.
Classe de proteção	II	Classificação de proteção elétrica informada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada; versão por impulso.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas
Função elétrica / tipo de saída	PNP	Tipo de saída especificado.
Saída de comutação	Antivalente	Função da saída indicada no anúncio.
Corrente máxima constante da saída DC	70 mA	Limite informado para a saída de comutação DC.
Corrente residual máxima	0,5 mA	Valor máximo especificado.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação.

Desempenho e tolerâncias
Frequência de comutação DC	250 Hz	Frequência de comutação informada.
Histerese	1...20 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa informada em relação a Sr.
MTTF	1361 anos	Valor indicado na ficha; não representa garantia de vida útil em uma aplicação específica.

Conexão elétrica
Conexão	Cabo de silicone de 6 m; Ø 5,4 mm; 4 x 0,34 mm²	Construção e comprimento informados para o cabo.
Número de fios	4	Especificação detalhada da conexão elétrica.
Identificação dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Códigos de cores informados; conferir o esquema do fabricante antes da ligação.

Condições ambientais
Temperatura ambiente	0...130 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção informado; observar condições de instalação e uso previstas pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 emissão classe B	Parâmetros de compatibilidade eletromagnética listados na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca do invólucro.
Dimensões	M30 x 1,5 / comprimento = 85 mm	Dimensões informadas para o corpo do sensor.
Invólucro forma construtiva	Roscas	Forma construtiva informada.
Materiais	Bucha rosqueada: aço inoxidável; face ativa: PBT; tampas: TPE	Materiais especificados para as partes indicadas.
Peso	399,5 g	Peso informado no conjunto de atributos do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído indicado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica saída de comutação PNP antivalente.

• A compatibilidade com CLP, módulo de entrada ou outro dispositivo depende da aceitação de saída PNP, tensão DC e características elétricas do sinal.

Conexões

Elétrica Cabo de silicone de 6 m, 4 x 0,34 mm², com quatro condutores identificados na ficha como BK (preto), BN (marrom), BU (azul) e WH (branco). Alimentação de 10...36 V DC; saída PNP antivalente. Confirmar a atribuição dos condutores no datasheet antes de ligar.

Processo Conexão mecânica por rosca M30 x 1,5. Não é uma conexão de processo para fluido; trata-se de um sensor de proximidade para montagem em máquina ou estrutura.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e alimentação dentro de 10...36 V DC	✓	A ficha informa saída PNP e tensão de operação de 10...36 V DC; validar também os limites da entrada conectada.
Sistema que exige saída NPN	✗	O tipo de saída especificado é PNP; a ficha não indica saída NPN.
Montagem em que o sensor deve ficar embutido	✗	A ficha classifica a montagem como não embutida.
Instalação com temperatura ambiente de 0...130 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto.
Instalação que exige comunicação por protocolo industrial	✗	A ficha apresenta saída de comutação, mas não informa protocolo de comunicação.
Fixação mecânica compatível com rosca M30 x 1,5	✓	A designação da rosca do invólucro é M30 x 1,5; verificar espaço, fixação e condições de montagem da aplicação.

INSTALAÇÃO

Como instalar o IFM II5936 — Sensor indutivo de alta temperatura, M30 x 1,5, alcance de detecção de 15 mm, saída PNP antivalente

Confirme que a temperatura ambiente da instalação está entre 0 e 130 °C e que o ponto de montagem permite instalação não embutida.
Verifique o espaço disponível e a compatibilidade mecânica com a rosca M30 x 1,5 e o comprimento de 85 mm.
Posicione o sensor respeitando a distância de trabalho indicada e considerando o material do alvo e o fator de correção correspondente.
Fixe o sensor com as porcas incluídas, sem exceder os requisitos mecânicos definidos pelo fabricante; consulte o datasheet para instruções de montagem detalhadas.
Identifique os quatro condutores pelo código de cores e confira no datasheet a atribuição elétrica antes de conectar alimentação e saída.
Confirme que a alimentação está entre 10 e 36 V DC e que a entrada conectada aceita saída PNP antivalente; energize e verifique a comutação no sistema.

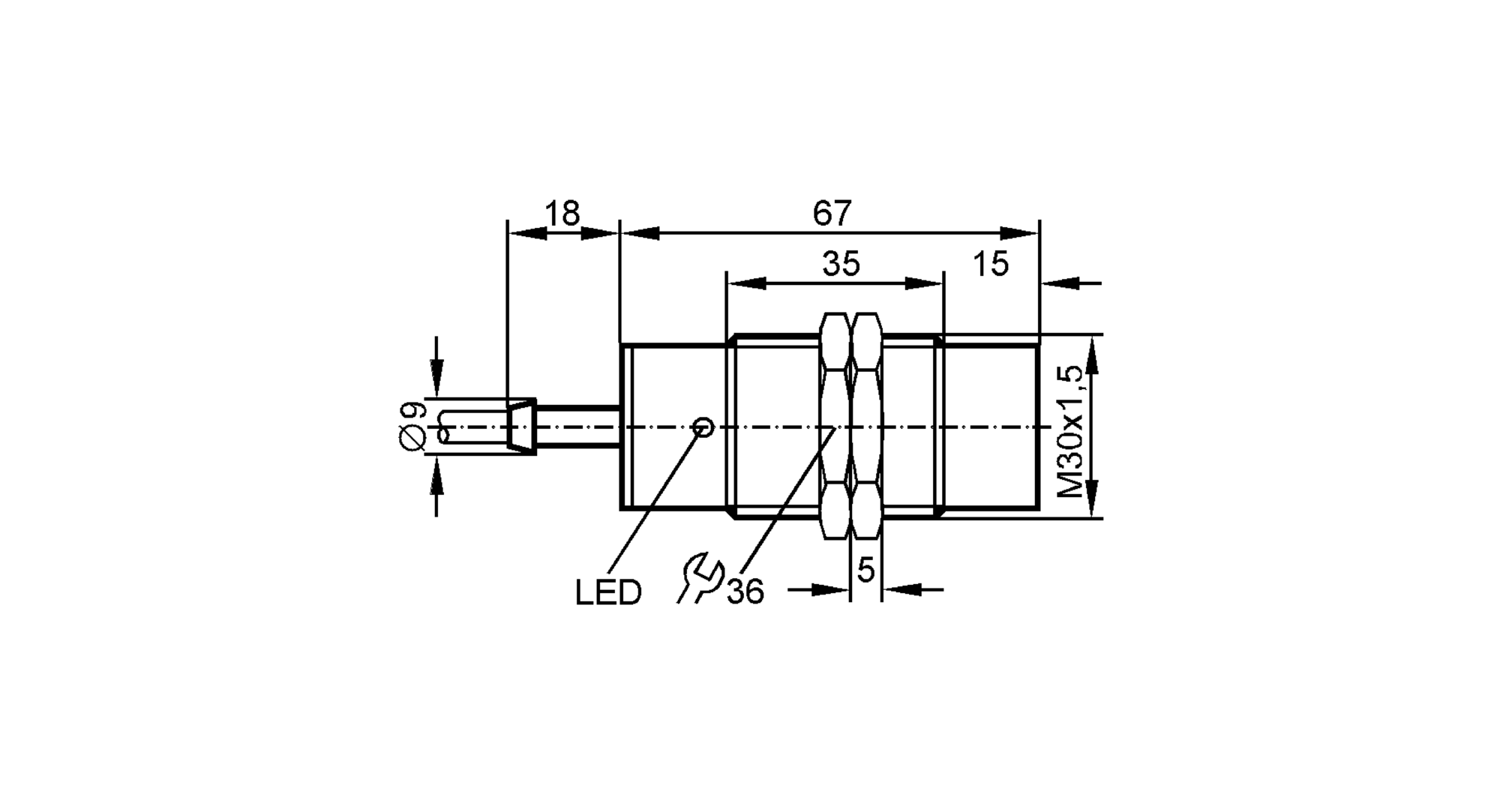

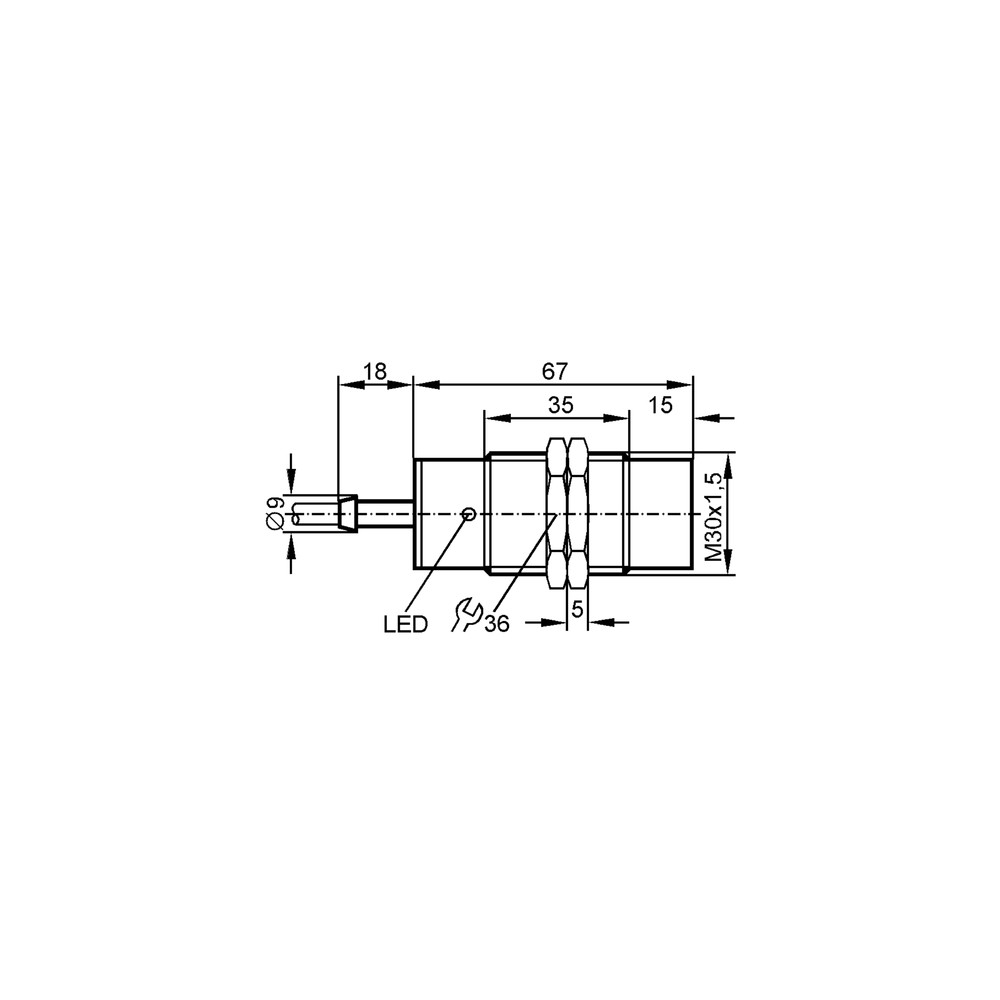

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou entrada incompatível com saída PNP antivalente.	Meça a alimentação nos terminais e confira a ligação dos condutores e o tipo elétrico da entrada com o datasheet.
A comutação ocorre a uma distância menor que a esperada.	Material do alvo, distância de trabalho ou fator de correção diferente das condições consideradas na aplicação.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção informados na ficha.
A saída permanece acionada ou não muda de estado durante o teste.	Alvo fora da zona de detecção, instalação não compatível com montagem não embutida ou erro de ligação.	Reposicione o alvo dentro da distância de trabalho, confira a condição de montagem e valide o esquema de ligação do fabricante.
O sensor apresenta funcionamento intermitente em campo.	Conexão elétrica instável, alimentação inadequada ou condições ambientais fora da faixa especificada.	Inspecione o cabo e as conexões, verifique a tensão de alimentação e confirme a temperatura ambiente da instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet II5936 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II5936 e para que tipo de detecção serve?

É um sensor indutivo de alta temperatura destinado à detecção sem contato de objetos metálicos. A ficha especifica montagem não embutida e saída PNP antivalente.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como acessórios incluídos. Não há outros acessórios indicados.

Posso usar este modelo em uma entrada que exige saída NPN?

Não, a saída especificada para o II5936 é PNP antivalente. Para uma entrada NPN, selecione um sensor cuja ficha indique essa saída.

Ele serve para instalação embutida ou para qualquer material metálico?

A montagem especificada é não embutida. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre, portanto a distância deve ser avaliada conforme o material.

O sensor está alimentado, mas o CLP não reconhece o sinal; o que verifico?

Confira se a entrada do CLP aceita PNP, se a alimentação está dentro da faixa especificada e se os condutores foram ligados conforme o datasheet. Verifique também a distância e a posição do alvo.

A distância de detecção ficou abaixo do esperado; devo trocar o sensor?

Antes de trocar, confira o material do alvo, a distância de trabalho e a condição de montagem não embutida. Os fatores de correção variam conforme o material, e a ficha também informa distância real de comutação de 15 ± 10 % de Sr.

Como decidir entre este modelo e uma versão com outra saída?

Escolha o II5936 se o circuito aceitar PNP antivalente e alimentação de 10...36 V DC. Se o sistema exigir NPN ou outra função de saída, selecione uma versão cuja ficha confirme esse requisito.

Este sensor pode ser substituído por um sensor embutido com a mesma rosca?

A rosca M30 x 1,5 não confirma, por si só, equivalência funcional. O II5936 é não embutido; compare montagem, alcance, saída, alimentação e temperatura antes de escolher outro modelo.

Como faço a ligação dos quatro fios?

Use o código de cores informado — BK preto, BN marrom, BU azul e WH branco — e consulte o datasheet para a atribuição de cada condutor. Não conecte apenas com base na cor sem validar o esquema do fabricante.

O produto tem informação de garantia ou procedência técnica na ficha?

A ficha identifica a marca IFM e disponibiliza o datasheet oficial do modelo. Ela não informa prazo ou condições de garantia.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato físico. (Ref.: tipo de produto: sensor indutivo de alta temperatura)

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor; deve ser compatível com a entrada conectada. (Ref.: tipo de saída: PNP)

Saída antivalente

Função de saída identificada como antivalente na ficha do produto. (Ref.: saída: antivalente)

Sr — distância real de comutação

Parâmetro de distância de comutação especificado pelo fabricante para o sensor. (Ref.: 15 ± 10 % mm)

IP 67

Grau de proteção declarado para o invólucro; as condições de instalação e uso devem seguir as orientações do fabricante. (Ref.: grau de proteção: IP 67)
