Sensor Indutivo Alta Temperatura IFM II5930 M30

Pré-visualizar: II5930 IFM - Sensor Indutivo Alta Temperatura Detecção Industrial M30 15mm PNP 180°C

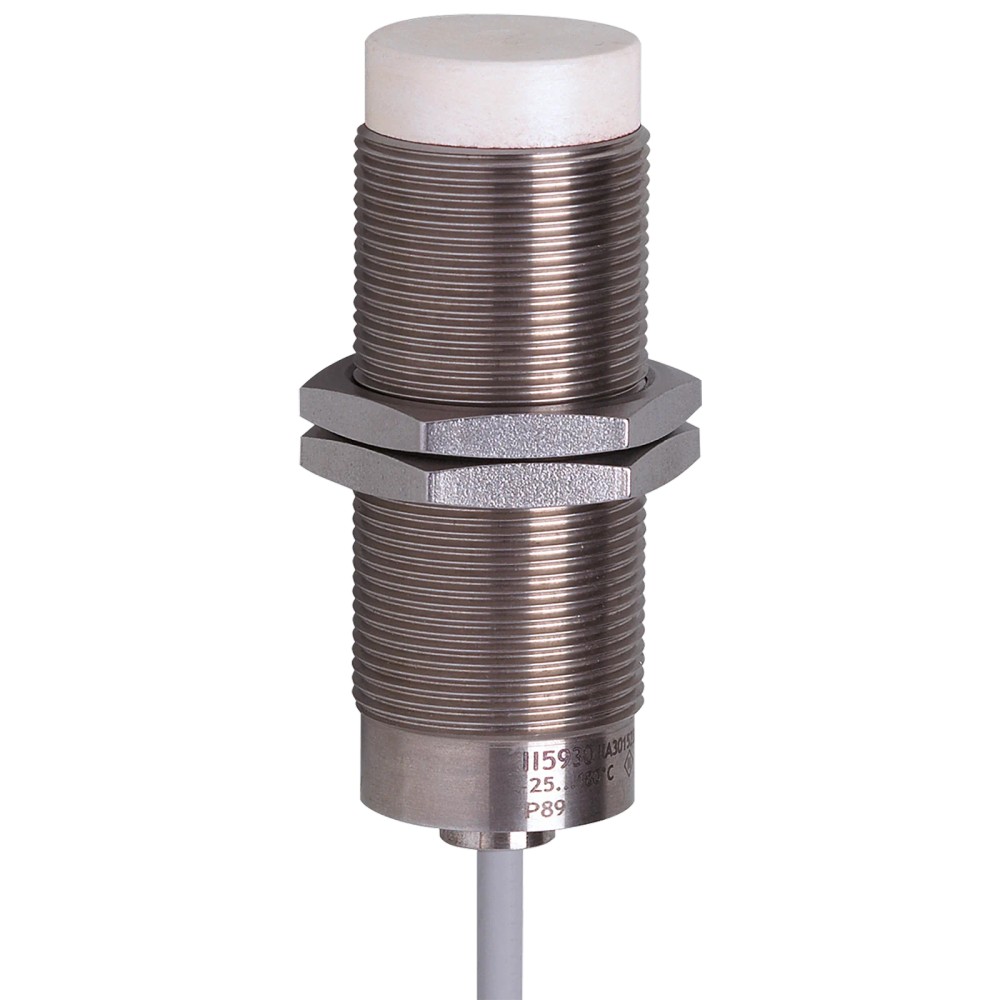

II5930 IFM - Sensor Indutivo Alta Temperatura Detecção Industrial M30 15mm PNP 180°C

Imagem meramente ilustrativa

R$ 3.352,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5930
EAN: 4021179245975
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "II5930 IFM - Sensor Indutivo Alta Temperatura Detecção Industrial M30 15mm PNP 180°C"

Destaques do Produto

Alcance nominal

15 mm; montagem não embutida

Tipo de saída

PNP, normalmente aberta

Temperatura ambiente

0 a 180 °C

Alimentação

10 a 35 V DC

Conexão

Cabo integrado de silicone de 5 m, 3 fios

Fixação

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de alta temperatura IFM II5930, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente aberta

O IFM II5930 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações de alta temperatura. Opera em ambiente de 0 a 180 °C e tem alcance nominal de detecção de 15 mm, com montagem não embutida. A saída é PNP normalmente aberta, e a conexão é feita por cabo de silicone integrado de 5 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e dimensões	M30 x 1,5; comprimento de 79 mm
Alcance de detecção	15 mm; montagem não embutida
Saída	PNP, normalmente aberta
Temperatura ambiente	0 a 180 °C
Tensão de operação	10 a 35 V DC
Frequência de comutação	200 Hz
Grau de proteção	IP 65
Conexão elétrica	Cabo integrado de silicone, 5 m, 3 fios
Material do invólucro	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações cuja temperatura ambiente esteja entre 0 e 180 °C.
Instalações que aceitem sensor roscado M30 x 1,5, montagem não embutida e distância de detecção compatível com o alcance nominal de 15 mm.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação DC de 10 a 35 V.

⚠ Considere outro se precisa de:

Não selecionar para ambiente abaixo de 0 °C ou acima de 180 °C, fora da faixa informada.
Não selecionar quando a montagem exigir sensor embutido: esta versão é especificada para montagem não embutida.
Não conectar diretamente a uma entrada que não seja compatível com saída PNP normalmente aberta ou com a faixa de alimentação de 10 a 35 V DC.

APLICAÇÕES E USO

Aplicação explicitamente informada: detecção indutiva em áreas de alta temperatura, respeitando a faixa ambiente de 0 a 180 °C.
Possibilidade de uso em automação industrial com entrada compatível com saída PNP normalmente aberta; essa adequação depende da tensão, da corrente admissível da entrada e da geometria de montagem do sistema.
A montagem deve considerar a instalação não embutida e a distância de trabalho declarada; o alcance efetivo também pode variar conforme o material do alvo, conforme os fatores de correção especificados. A ficha não identifica um material-alvo único como requisito.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de alta temperatura IFM II5930, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente aberta, verifique estes pontos:

Escolha o II5930 quando

A aplicação exigir detecção indutiva em ambiente de até 180 °C, rosca M30 x 1,5, montagem não embutida e sinal PNP normalmente aberto. Verifique também se a distância de instalação atende ao alcance nominal especificado.

Procure outra configuração quando

A temperatura de operação estiver fora de 0 a 180 °C, a montagem requerida for embutida, a interface elétrica não aceitar PNP normalmente aberto ou a instalação não puder usar cabo integrado de 5 m. Confirme a faixa e as interfaces necessárias no projeto antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	II5930	Código do produto e part number.
Marca	IFM	Fabricante informado na ficha.
Tipo de produto	Sensor indutivo de alta temperatura	Aplicação indicada para áreas de alta temperatura.
Tipo de sensor	Indutivo	Tecnologia de detecção especificada.
Aplicação informada	Aplicações em áreas de alta temperatura	Descrição de aplicação presente nos dados do produto.

Dados elétricos
Tipo de tensão	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 35 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 15 mA	Valor especificado para o sensor.
Classe de proteção	III	Classe de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saída e comutação
Função elétrica	PNP	Tipo de saída discreta.
Função da saída	Normalmente aberta	Estado funcional da saída informado.
Corrente máxima constante da saída DC	150 mA	Limite máximo declarado para a saída.
Queda de tensão máxima da saída DC	2 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	200 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção informada para a saída.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito indicada na ficha.

Detecção e desvios
Alcance de detecção	15 mm	Valor nominal informado; montagem não embutida.
Distância de trabalho	0 a 12,1 mm	Faixa declarada nos dados técnicos.
Histerese	3 a 15 % de Sr	Faixa especificada em relação a Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Valores de fator de correção por material informados na ficha.

Condições ambientais e proteção
Temperatura ambiente	0 a 180 °C	Faixa de temperatura especificada.
Grau de proteção	IP 65	Grau de proteção declarado; não extrapolar para condições não especificadas.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 2 kV CD / 4 kV AD; EN 61000-4-3 HF irradiado: 3 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 3 V	Níveis e ensaios EMC listados nos dados do produto.

Dados mecânicos
Tipo de corpo	Cilíndrico roscado	Formato construtivo informado.
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Dimensões	M30 x 1,5; comprimento de 79 mm	Dimensões declaradas para o corpo.
Montagem	Não embutido	Condição de instalação especificada.
Material do invólucro	Aço inoxidável	Material declarado para o invólucro.
Material da face ativa	LCP	Material declarado para a face ativa.
Cor da face sensora	Branco	Cor informada nos dados básicos.
Peso	357 g	Peso informado no dataset do produto.

Conexão elétrica e cabeamento
Tipo de conexão	Cabo integrado, 5 m, 3 fios	Configuração da conexão elétrica.
Material do cabo	Silicone	Material especificado para o cabo.
Construção do cabo	3 x 0,22 mm²; altamente flexível	Construção informada nos dados técnicos.
Identificação dos fios	BK = preto; BN = marrom; BU = azul	Cores e identificações declaradas.

Vida útil e normas de classificação
MTTF	693 anos	Valor MTTF informado na ficha; não representa garantia ou vida útil assegurada.
NCM	8536.50.90	Classificação fiscal constante dos dados do produto.

COMPATIBILIDADE

Comunicação

• Saída discreta PNP normalmente aberta; não há protocolo de comunicação indicado na ficha.

Conexões

Elétrica Cabo integrado de silicone de 5 m, com 3 fios: BN (marrom), BK (preto) e BU (azul). Alimentação de 10 a 35 V DC. A saída é PNP normalmente aberta; verificar a compatibilidade da entrada do controlador com este tipo de sinal e com a tensão de operação.

Processo Conexão mecânica por corpo roscado M30 x 1,5; montagem não embutida. Não há conexão de processo para fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação DC de 10 a 35 V e aplicação dentro dos limites ambientais especificados.	✓	O tipo de saída e a faixa de alimentação correspondem às especificações do sensor; confirmar a corrente admissível da entrada.
Instalação mecânica com rosca M30 x 1,5 e espaço para montagem não embutida.	✓	A rosca e o tipo de montagem correspondem à configuração declarada.
Entrada de controle que exija saída NPN ou normalmente fechada.	✗	O II5930 tem saída PNP normalmente aberta; a ficha não indica opção NPN ou normalmente fechada.
Ambiente com temperatura abaixo de 0 °C ou acima de 180 °C.	✗	A temperatura ambiente especificada é de 0 a 180 °C.
Aplicação que exija comunicação por protocolo digital ou conexão M12.	✗	A ficha especifica cabo integrado de 5 m e não informa protocolo digital nem conector M12.

INSTALAÇÃO

Como instalar o Sensor indutivo de alta temperatura IFM II5930, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente aberta

Confirme que o equipamento está desenergizado antes de executar a ligação elétrica.
Verifique que a posição de instalação permite montagem não embutida e que o suporte aceita rosca M30 x 1,5.
Consulte o desenho dimensional do fabricante para confirmar o espaço de montagem e o comprimento do sensor.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho especificada e considere o fator de correção do material detectado.
Conecte os fios conforme a identificação: BN (marrom), BK (preto) e BU (azul); confirme no datasheet as funções de cada condutor antes de energizar.
Energize somente dentro de 10 a 35 V DC e valide a comutação da saída PNP normalmente aberta no circuito de controle.

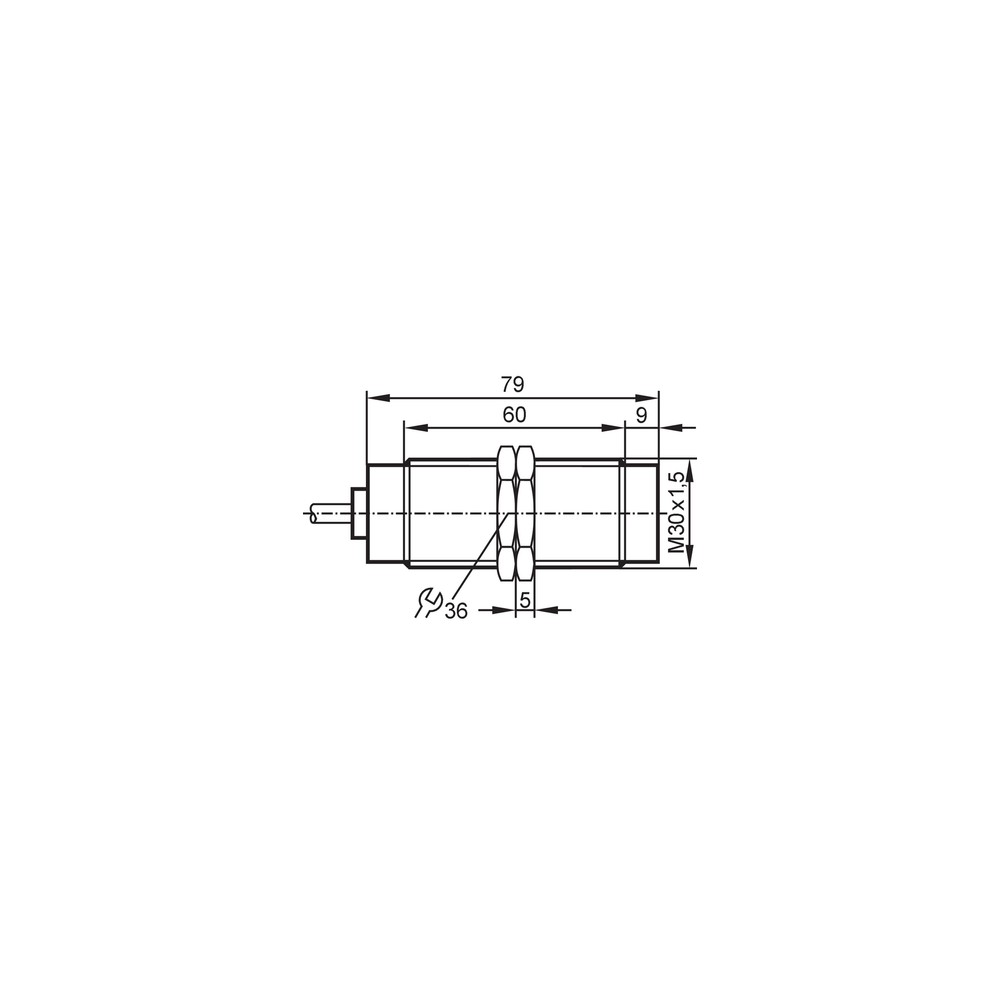

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Duas porcas sextavadas de fixação.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Alimentação fora da faixa, ligação incorreta dos condutores ou entrada do controlador incompatível com saída PNP normalmente aberta.	Meça a alimentação no sensor, confira BN/BK/BU no datasheet e valide o tipo de entrada e a lógica esperada do controlador.
A detecção ocorre a uma distância menor do que a esperada.	Montagem ou distância fora da condição especificada, ou material do alvo com fator de correção inferior ao do aço.	Meça a distância de trabalho e compare o material do alvo com os fatores de correção da ficha; confira também a montagem não embutida.
O sensor comuta de forma intermitente em ambiente quente.	Temperatura ambiente fora da faixa especificada ou problema no cabeamento/conexões do circuito.	Meça a temperatura junto ao sensor e inspecione a continuidade e as conexões do cabo; confirme que a aplicação permanece entre 0 e 180 °C.
A saída permanece inativa apesar de haver alvo próximo.	Alimentação ou fiação incorreta, entrada incompatível, ou alvo fora da distância de trabalho efetiva.	Confirme a tensão de 10 a 35 V DC, teste a saída PNP conforme o diagrama do fabricante e verifique distância, alinhamento e material do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5930 em português (Datasheet) Desenho em escala do IFM II5930 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5930 e para que serve?

É um sensor indutivo de alta temperatura para detectar objetos por proximidade em aplicações industriais. A ficha especifica saída PNP normalmente aberta e uso em ambiente de 0 a 180 °C.

O II5930 funciona com entrada NPN ou normalmente fechada?

Não conforme a configuração informada: o II5930 possui saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão cuja ficha declare essa saída.

O que acompanha o sensor?

A ficha informa duas porcas sextavadas de fixação como material incluído. O sensor também possui cabo integrado de 5 m.

Posso instalar o II5930 embutido em uma superfície metálica?

A ficha especifica montagem não embutida, portanto esta versão não corresponde a uma instalação que exija montagem embutida. Consulte o desenho dimensional e as instruções do fabricante para definir a instalação.

Serve para detectar qualquer material a 15 mm?

Não é possível afirmar isso: o alcance é nominal e a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Considere o material do alvo e a distância de trabalho declarada ao validar a aplicação.

O sensor está ligado, mas o CLP não muda de estado; o que verifico antes de trocar?

Verifique primeiro a alimentação de 10 a 35 V DC, a ligação dos fios e se a entrada do CLP aceita sinal PNP normalmente aberto. Em seguida, confira a posição do alvo e a distância de trabalho.

A saída fica acionada sem o alvo esperado; qual pode ser a causa?

Uma causa possível é a lógica esperada do circuito não corresponder à saída normalmente aberta, ou o sensor estar detectando outro objeto dentro da área de atuação. Confira a configuração da entrada e remova temporariamente objetos próximos para verificar a condição.

É melhor comprar o sensor com cabo ou uma versão com conector?

O II5930 já tem cabo integrado de silicone de 5 m e três fios. Se a instalação exigir conexão removível ou conector, compare com uma versão cuja ficha indique esse tipo de conexão.

Como instalar e ligar o cabo do II5930?

Instale-o na configuração não embutida com rosca M30 x 1,5 e desligue o circuito antes da ligação. Identifique BN como marrom, BK como preto e BU como azul, e confirme as funções dos condutores no datasheet antes de energizar.

Qual ferramenta ou procedimento devo usar para apertar as porcas?

A ficha informa que duas porcas sextavadas acompanham o produto, mas não declara ferramenta ou torque de aperto. Consulte o datasheet ou as instruções do fabricante para o procedimento de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta alvos por princípio indutivo; neste produto, a ficha especifica alcance de detecção de 15 mm.

PNP

Tipo de saída de sensor para circuitos de entrada compatíveis com sinal PNP.

Normalmente aberta

Função de saída indicada como aberta no estado normal, conforme a configuração declarada do sensor.

Montagem não embutida

Configuração de instalação em que o sensor não é especificado para montagem embutida.

IP 65

Grau de proteção declarado para o invólucro; a ficha informa IP 65.
