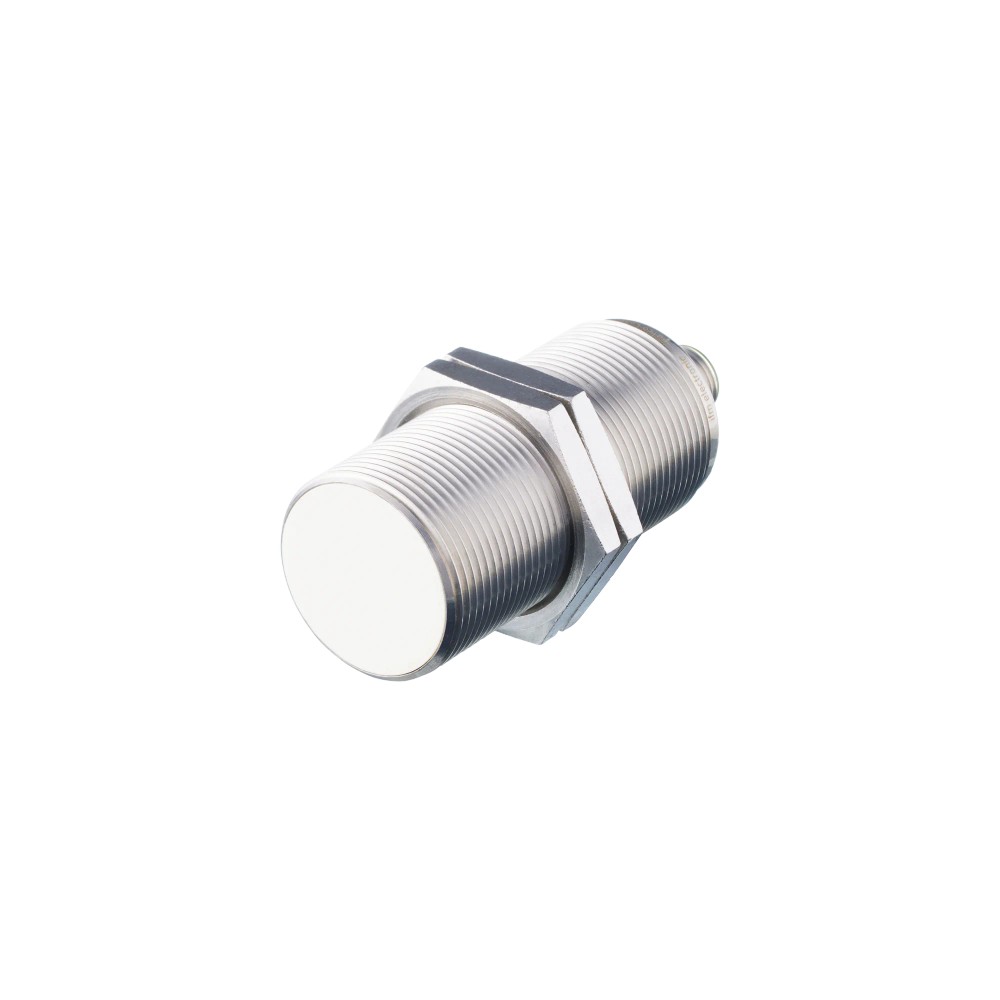

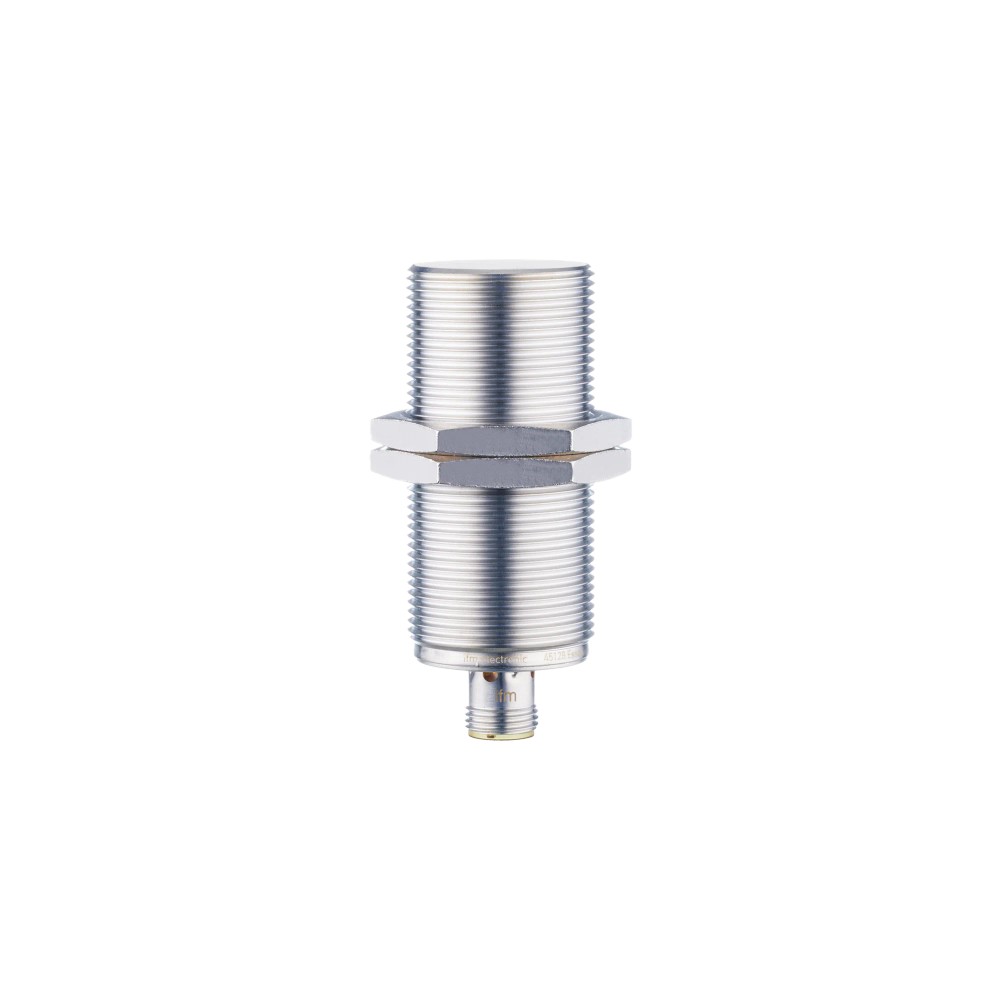

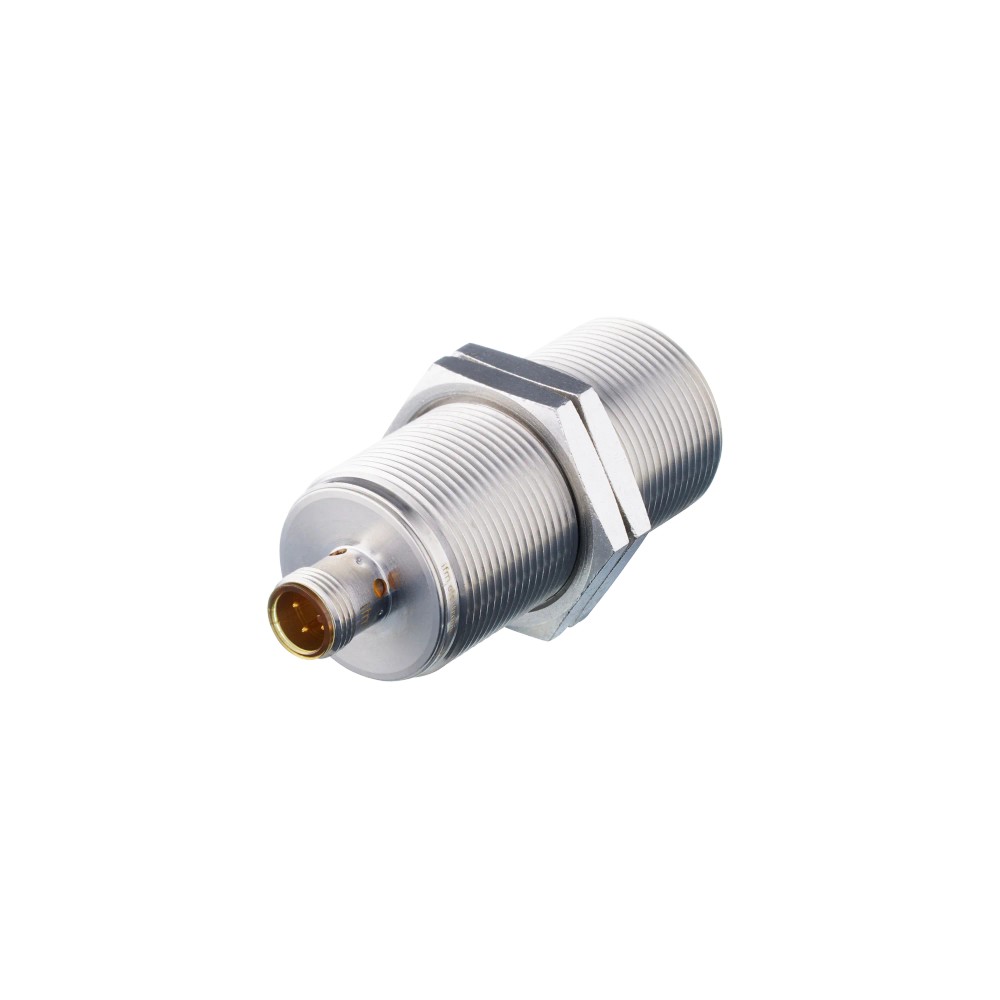

II5910 IFM - Sensor Indutivo ifm Automação Industrial PNP M30 15mm

Imagem meramente ilustrativa

R$ 776,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5910
EAN: 4021179128940
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "II5910 IFM - Sensor Indutivo ifm Automação Industrial PNP M30 15mm"

Destaques do Produto

Tecnologia

Indutiva

Saída

PNP, normalmente aberta

Alcance nominal

15 mm

Montagem

Embutida; rosca M30 x 1,5

Conexão

M12, 3 contatos

Alimentação

10...32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II5910 IFM – Sensor Indutivo ifm Automação Industrial PNP M30 15 mm

O II5910 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 15 mm e montagem embutida. A conexão elétrica é por conector M12, e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	II5910
Tipo	Sensor indutivo
Saída e função	PNP, normalmente aberto
Alcance de detecção	15 mm; montagem embutida
Rosca e comprimento	M30 x 1,5; 75 mm
Conexão elétrica	Conector M12, codificação A, 3 contatos dourados
Alimentação	10...32 V DC
Corrente máxima da saída	200 mA
Grau de proteção	IP 67
Temperatura ambiente	-40...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação industrial, desde que a distância de detecção requerida seja compatível com o alcance nominal de 15 mm.
Instalações que aceitem sensor cilíndrico M30 x 1,5 embutido, alimentação de 10...32 V DC e entrada de comando compatível com saída PNP normalmente aberta.
Ambientes cuja temperatura ambiente esteja entre -40 e 70 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecione se a entrada do controlador exigir saída NPN ou contato normalmente fechado; o II5910 tem saída PNP normalmente aberta.
Não selecione se a alimentação disponível estiver fora de 10...32 V DC ou se a corrente requerida pela carga na saída exceder 200 mA.
Não selecione quando a geometria exigir rosca diferente de M30 x 1,5 ou montagem não embutida; confirme o espaço e o método de montagem antes da instalação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: automação industrial. O sensor pode ser empregado para detecção de objetos metálicos em sistemas de controle, desde que a distância, o material-alvo e a geometria da instalação atendam aos dados de detecção do fabricante.
Possibilidade de aplicação inferida: detecção de presença ou posição de componentes metálicos em máquinas. Verifique o fator de correção do material, a montagem embutida e a distância real de comutação antes de definir o ponto de instalação.
A operação está especificada para temperatura ambiente de -40...70 °C e grau de proteção IP 67. O grau IP não deve ser interpretado como permissão para qualquer condição de instalação; siga as instruções do fabricante para conector e montagem.
Para integração, confirme alimentação DC de 10...32 V, entrada compatível com PNP normalmente aberto e carga de saída de até 200 mA. A frequência de comutação especificada é 100 Hz.

COMO ESCOLHER

Antes de comprar o II5910 IFM – Sensor Indutivo ifm Automação Industrial PNP M30 15 mm, verifique estes pontos:

Escolha o II5910 quando

A aplicação exigir detecção indutiva, montagem embutida, rosca M30 x 1,5, alcance nominal de 15 mm, saída PNP normalmente aberta e alimentação de 10...32 V DC. Confirme também que a entrada conectada aceita PNP e que a carga respeita o limite de 200 mA.

Busque outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, a alimentação estiver fora da faixa especificada, a carga exceder 200 mA, ou a montagem e a rosca não forem compatíveis. Para seleção por material do alvo ou distância real de comutação, consulte a folha de dados do fabricante, pois o alcance pode variar conforme o material.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	II5910	Referência do produto e SKU.
GTIN	4021179128940	Identificador comercial informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita nos dados do fabricante.

Dados elétricos
Tensão de operação	10...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA	Consumo informado para o sensor.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção elétrica	II	Classificação informada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética declarados na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional especificado para a saída.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação indicada.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.

Detecção e precisão
Alcance de detecção	15 mm	Alcance nominal declarado.
Distância de trabalho	0...12,15 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância declarados.
Histerese	1...20 % de Sr	Faixa relativa ao valor real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Conexões e montagem
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e configuração de contatos informados.
Número de fios	3 fios	Quantidade indicada nos dados básicos do anúncio.
Tipo de montagem	Embutido	Condição de montagem especificada.
Rosca	M30 x 1,5	Dimensão da rosca do corpo.
Torque máximo de aperto	50 Nm	Limite máximo de torque informado para a montagem.

Condições ambientais e resistência
Grau de proteção	IP 67	Grau declarado; não substitui a verificação das condições de instalação e conexão.
Temperatura ambiente	-40...70 °C	Faixa ambiente especificada.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Ensaio de choque indicado na ficha.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Ensaio de choque duradouro declarado.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração indicada.

Dados mecânicos e materiais
Formato	Cilíndrico roscado, metálico	Construção descrita nos dados do anúncio.
Dimensões	M30 x 1,5 / comprimento 75 mm	Dimensões externas informadas.
Invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Face ativa	PBT branco	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material declarado para a janela dos LEDs.
Porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Peso	130 g	Massa informada na ficha.
Acabamento	Metálico polido	Acabamento descrito nos dados básicos do anúncio.

Indicadores e itens incluídos
Display de status de chaveamento	4 LEDs amarelos	Indicação visual de estado informada.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Confiabilidade declarada
MTTF	1083 anos	Valor declarado na ficha do produto; não representa prazo de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; trata-se de sensor com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...32 V DC; saída PNP normalmente aberta, corrente máxima constante de 200 mA. Verifique a pinagem e o esquema de ligação na folha de dados antes de conectar; não há atribuição de pinos reproduzida nesta ficha.

Processo Não possui conexão de processo para fluido informada. Fixação mecânica por corpo cilíndrico roscado M30 x 1,5, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou dispositivo compatível com sensor PNP normalmente aberto, alimentação DC dentro da faixa especificada e carga de até 200 mA.	✓	A configuração elétrica corresponde à saída PNP normalmente aberta do sensor e aos limites informados.
Entrada que exige sinal NPN ou normalmente fechado.	✗	A ficha especifica saída PNP e função normalmente aberta.
Montagem em alojamento compatível com rosca M30 x 1,5 e instalação embutida.	✓	A rosca e o tipo de montagem correspondem às especificações do produto.
Alimentação DC fora de 10...32 V ou carga de saída acima de 200 mA.	✗	Essas condições excedem os limites elétricos especificados.
Uso em ambiente com temperatura ambiente de -40...70 °C e requisito de proteção IP 67.	✓	A faixa de temperatura e o grau de proteção correspondem aos dados da ficha; a adequação também depende da instalação correta.

INSTALAÇÃO

Como instalar o II5910 IFM – Sensor Indutivo ifm Automação Industrial PNP M30 15 mm

Confirme na folha de dados que a aplicação aceita sensor indutivo PNP normalmente aberto, alimentação de 10...32 V DC e carga dentro do limite especificado.
Verifique se o alojamento e o espaço disponíveis aceitam corpo M30 x 1,5, comprimento de 75 mm e montagem embutida.
Determine a posição de detecção considerando o material do alvo e os fatores de correção indicados pelo fabricante; não presuma alcance idêntico para todos os metais.
Fixe o sensor usando as porcas fornecidas e respeite o torque máximo de aperto de 50 Nm.
Conecte o conector M12 conforme a pinagem e o esquema elétrico da folha de dados; confirme a compatibilidade da entrada de controle antes de energizar.
Após a instalação, energize dentro da faixa especificada e verifique a comutação com o alvo na posição de trabalho; confira também o estado indicado pelos LEDs.

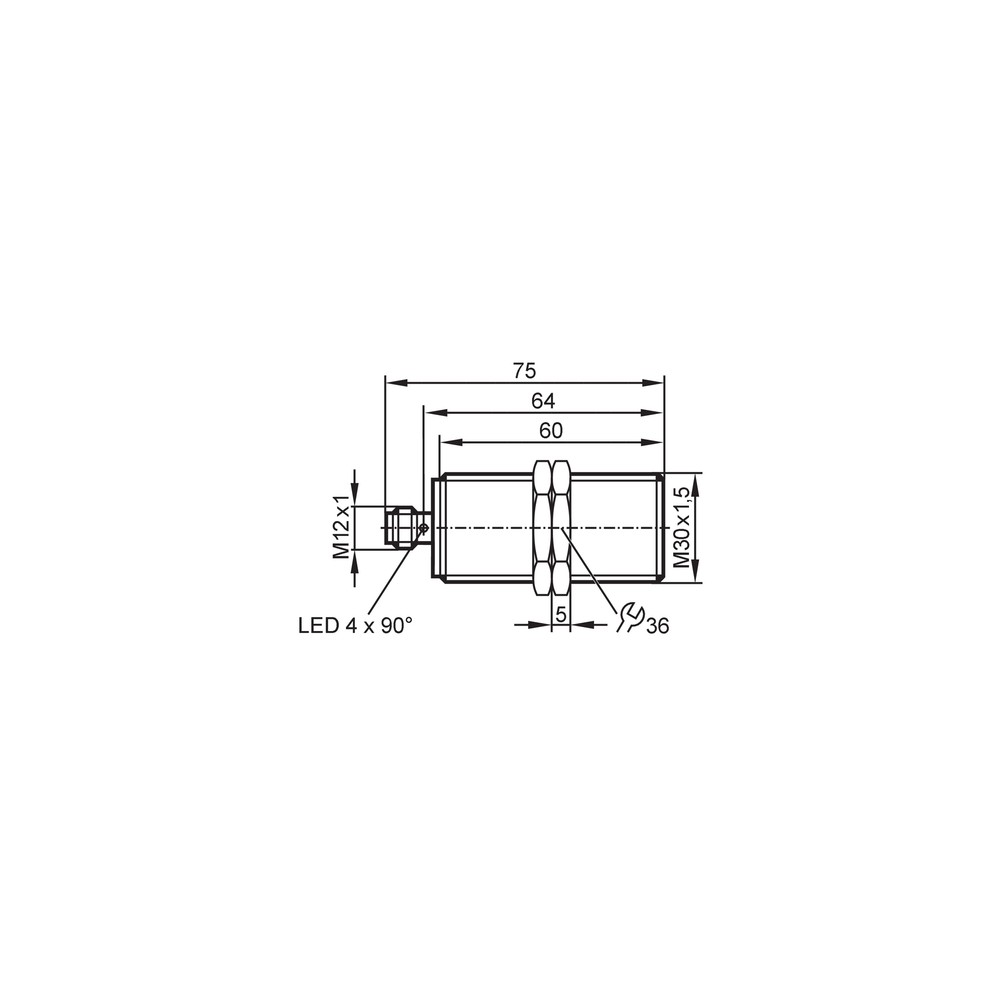

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora de 10...32 V DC, ligação incorreta, entrada incompatível ou alvo além da distância de trabalho considerada.	Meça a alimentação no sensor, confira a ligação pela folha de dados e verifique a posição e o material do alvo em relação aos dados de detecção.
A entrada do controlador não reconhece a saída.	A entrada pode requerer NPN ou normalmente fechado, enquanto o II5910 fornece PNP normalmente aberto.	Consulte o tipo de entrada do controlador e compare com a função de saída indicada; confirme o estado da saída durante a aproximação do alvo.
A distância de comutação observada é menor que a esperada.	O material do alvo influencia a distância efetiva; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e aplique o fator de correção correspondente indicado na ficha; depois confira a distância de trabalho e a posição de montagem.
A saída deixa de funcionar ou o sensor apresenta comportamento irregular sob carga.	Possível sobrecarga, curto-circuito, conexão inadequada ou carga acima do limite constante de saída.	Desenergize antes de inspecionar a ligação; verifique curto-circuitos e compare a corrente da carga com o limite de 200 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II5910 em português (Datasheet) Desenho dimensional (Desenho Dimensional) Página oficial do produto; consulte a documentação técnica disponível (Manual)

PERGUNTAS FREQUENTES

O que é o II5910 e para que tipo de sistema ele serve?

É um sensor indutivo da ifm para detecção de objetos metálicos em automação industrial. Sua saída é PNP normalmente aberta.

O que acompanha o sensor na embalagem?

A ficha informa 1 peça por embalagem e inclui 2 porcas de fixação. Não há outros acessórios listados.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Verifique o tipo de entrada do controlador antes da instalação.

Ele funciona com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 10...32 V DC. Confirme também a carga e a compatibilidade da entrada conectada.

O sensor não detecta meu alvo; preciso trocar a peça?

Nem sempre: o material do alvo altera a distância efetiva, conforme os fatores de correção da ficha. Verifique o material, a distância, a alimentação e a ligação antes de substituir o sensor.

A saída não é reconhecida pelo CLP; o que devo conferir?

Confira se a entrada do CLP aceita PNP normalmente aberto. Verifique também a alimentação e a ligação conforme o esquema do fabricante.

Devo comprar só o sensor ou algum kit de montagem?

A embalagem informada inclui o sensor e 2 porcas de fixação. Outros itens não são listados; confira os requisitos da instalação e da conexão M12.

Quando devo escolher outro modelo em vez do II5910?

Escolha outra configuração se o circuito exigir NPN ou normalmente fechado, se a alimentação estiver fora de 10...32 V DC, se a carga exceder 200 mA ou se a montagem não aceitar M30 x 1,5 embutido.

Como devo instalar e apertar o sensor?

Instale-o em alojamento compatível com M30 x 1,5 e respeite o torque máximo de 50 Nm. Consulte a folha de dados para pinagem e esquema de ligação do conector M12.

O que devo verificar se o sensor comuta de forma intermitente?

Verifique alimentação, conexão M12, compatibilidade elétrica da entrada e posicionamento do alvo. Considere também o material do alvo e a distância real de comutação informada na ficha.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a aplicação indicada é detecção de objetos metálicos.

PNP

Tipo de saída de comutação especificado para o II5910; deve corresponder ao tipo de entrada do dispositivo conectado.

Montagem embutida

Configuração de instalação indicada para o sensor; deve ser considerada no alojamento e na disposição mecânica.

Distância real de comutação Sr

Valor real de comutação declarado pelo fabricante, incluindo a tolerância especificada.

Grau de proteção IP 67

Classificação de proteção informada para o invólucro; a adequação depende das condições de instalação e conexão.
