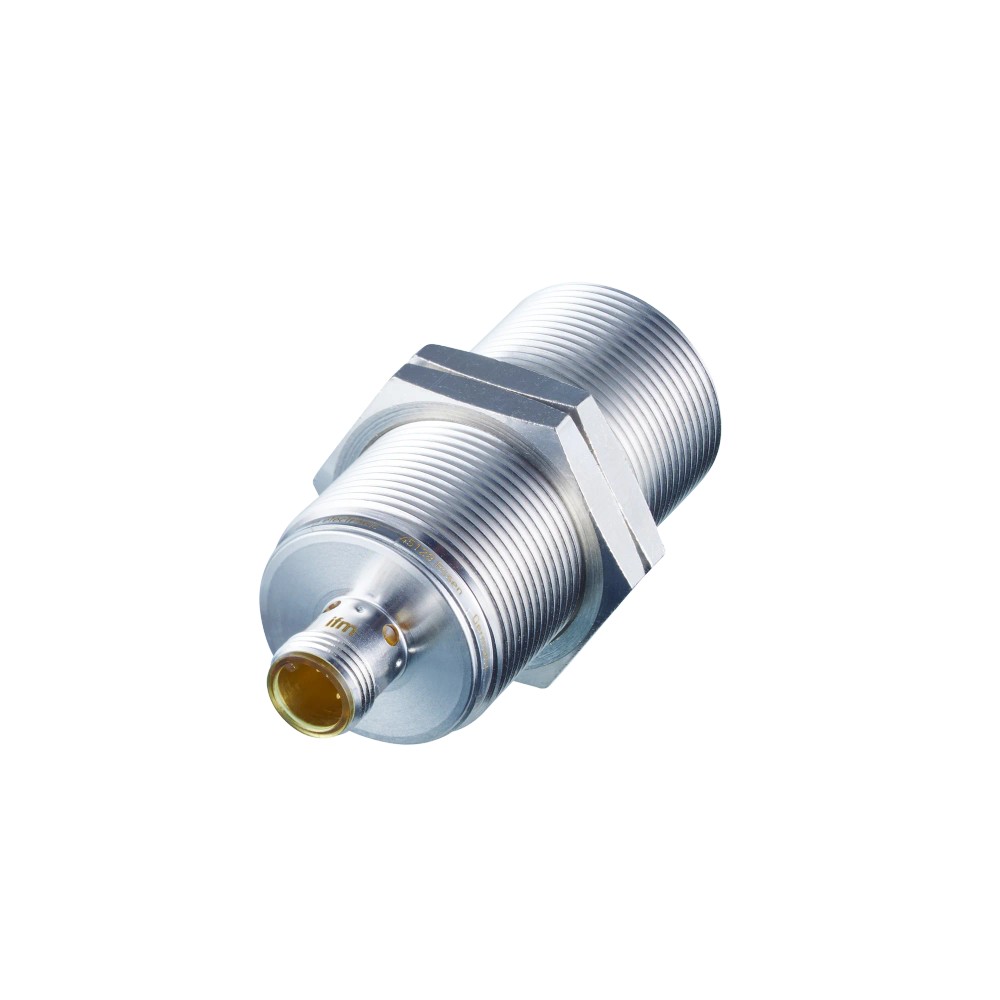

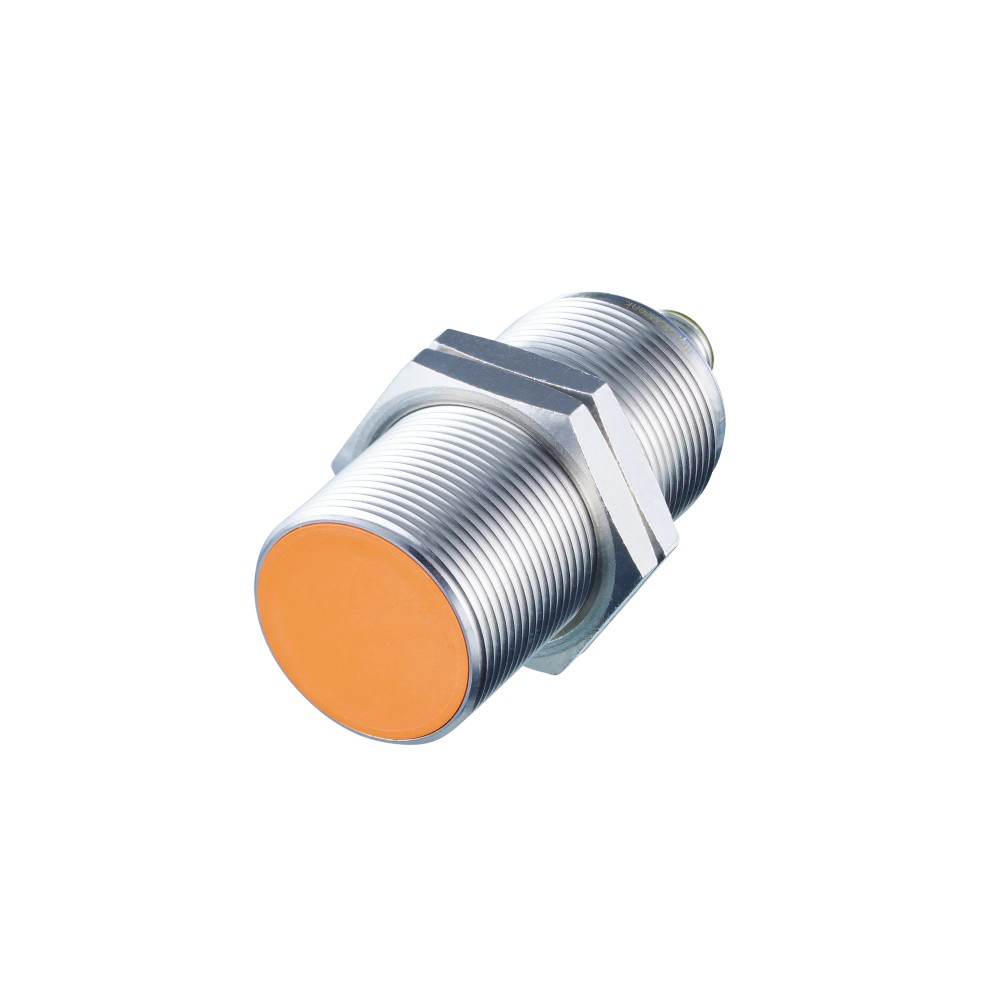

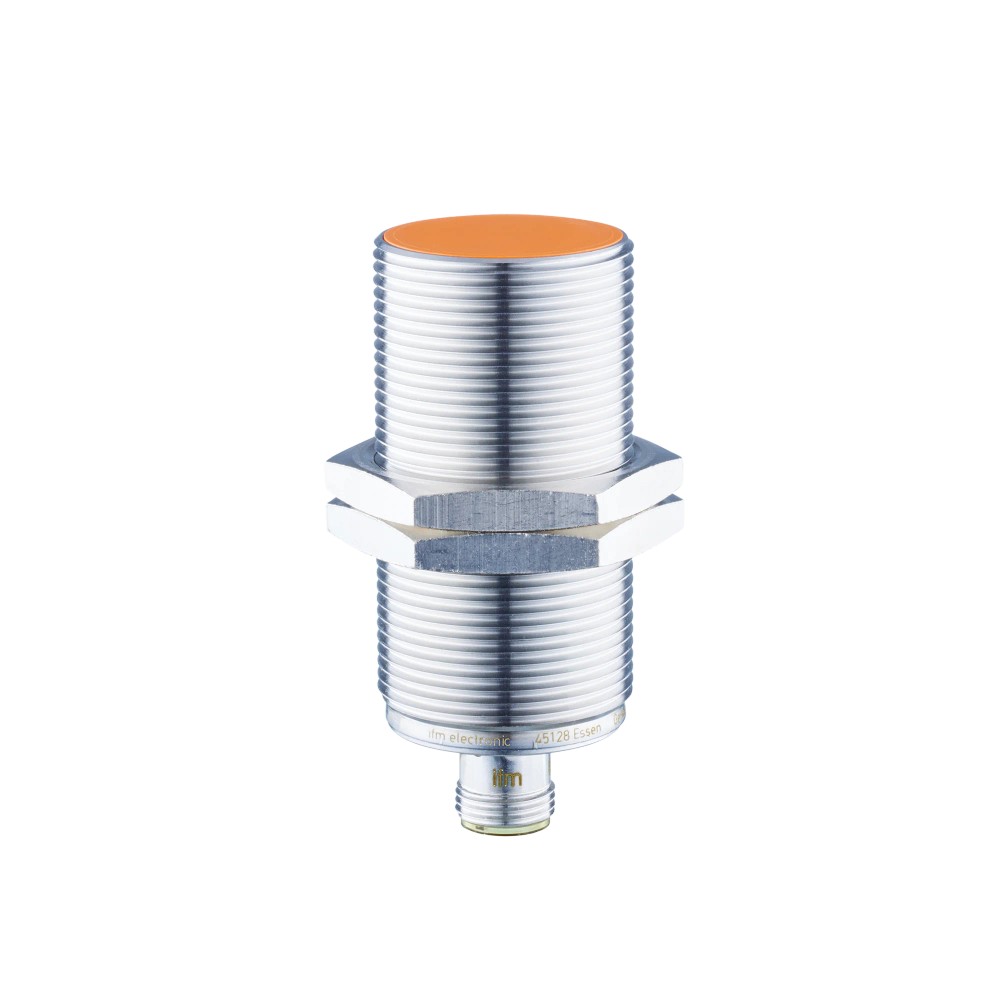

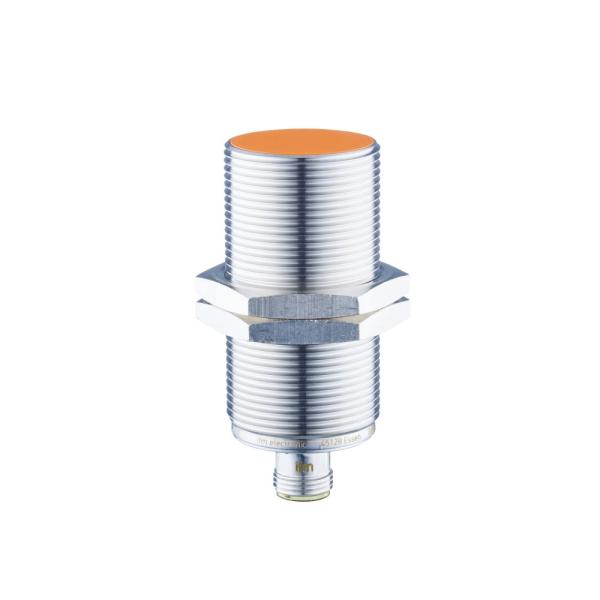

Sensor Indutivo IFM II5860 M30 15mm PNP/NPN

Pré-visualizar: II5860 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67

II5860 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67

Imagem meramente ilustrativa

R$ 849,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5860
EAN: 4021179128452
NCM do produto: 85365090

Destaques do Produto Alcance 15 mm...mais

Fechar menu

Saiba mais sobre: "II5860 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67"

Destaques do Produto

Alcance

15 mm

Montagem

Embutida

Saída

PNP/NPN selecionável

Alimentação

10...30 V DC

Conexão

M12

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM II5860, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67

O IFM II5860 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui montagem embutida, alcance nominal de 15 mm e saída PNP/NPN selecionável. Opera com alimentação de 10 a 30 V DC, conexão elétrica M12 e frequência de comutação de 100 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e dimensões	M30 x 1,5; comprimento de 70 mm
Montagem	Embutida
Alcance de detecção	15 mm
Saída	PNP/NPN; abertura/fechamento selecionável
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 2 contatos dourados
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal de 15 mm e a montagem embutida.
Instalações com alimentação DC entre 10 e 30 V, entrada compatível com saída PNP ou NPN selecionada e conexão correspondente ao M12 do sensor.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que exijam o grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além do alcance nominal de 15 mm ou distância de trabalho superior a 0...12,1 mm.
Instalações que necessitem de alimentação AC, frequência de comutação superior a 100 Hz ou temperatura ambiente fora da faixa especificada.
Sistemas cuja interface elétrica não aceite a saída PNP/NPN selecionada ou cuja conexão não corresponda à configuração M12 do sensor.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial e aplicações industriais com detecção indutiva de objetos metálicos.
Pode ser considerado para detecção de posição ou presença em máquinas quando a montagem embutida, alcance de 15 mm e frequência de até 100 Hz atendem ao processo; essa aplicação é uma possibilidade baseada nas características, não um uso específico validado na ficha.
A operação requer alimentação DC de 10...30 V, temperatura ambiente de -25...70 °C e entrada compatível com a saída PNP ou NPN selecionada.
Para alvos de materiais listados, considere os fatores de correção fornecidos; a ficha informa aço como referência 1 e valores menores para aço inoxidável, latão, alumínio e cobre.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM II5860, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67, verifique estes pontos:

Escolha o II5860 quando

A aplicação exigir detecção indutiva com montagem embutida, distância nominal de 15 mm, alimentação de 10...30 V DC e frequência de comutação de até 100 Hz, com entrada compatível com a saída selecionada.

Avalie outra especificação quando

O projeto exigir alcance maior que 15 mm, distância de trabalho acima de 0...12,1 mm, alimentação diferente de 10...30 V DC, frequência acima de 100 Hz ou temperatura ambiente fora de -25...70 °C. Confirme também a compatibilidade da entrada do controlador com PNP ou NPN e da conexão elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo conforme os dados do produto.
Fabricante	IFM	Marca informada no anúncio.
Modelo	II5860	Código do produto.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação informado na ficha.
GTIN	4021179128452	Identificador comercial informado no anúncio.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção	II	Classe informada na ficha.
Consumo de corrente	Não informado	A ficha fornecida não apresenta valor de consumo.
Corrente residual máxima	1 mA	Limite informado para a corrente residual.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Intensidade máxima constante da saída de comutação DC	100 mA	Limite máximo contínuo indicado para a saída.
Queda de tensão máxima da saída de comutação DC	4,6 V	Valor máximo informado para a saída DC.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção contra curto-circuito indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.

Saídas e comutação
Função elétrica	PNP/NPN	Tipo de saída indicado na ficha.
Função de saída	Abertura/fechamento, selecionável	Modo de saída selecionável conforme dados básicos.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para DC.
Histerese	1...15 % de Sr	Faixa de histerese informada em relação ao alcance nominal Sr.

Detecção
Alcance de detecção	15 mm	Alcance nominal informado; montagem embutida.
Distância de trabalho	0...12,1 mm	Faixa de distância de trabalho indicada na ficha.
Alcance aumentado	Sim	Característica declarada nos dados do produto.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores informados para os materiais listados; afetam a interpretação do alcance de detecção.

Conexão elétrica
Conector	1 x M12; codificação A	Tipo e codificação da conexão informados.
Contatos	2, dourados	Quantidade e acabamento dos contatos indicados na ficha.
Número de fios	2 fios	Dado básico do anúncio; consulte o datasheet para esclarecer a configuração de ligação em conjunto com o conector.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições adicionais de instalação ou imersão.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e normas de EMC conforme dados fornecidos.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Comprimento	70 mm	Comprimento informado nas dimensões do produto.
Tipo de montagem	Embutida	Configuração de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	PBT laranja	Material declarado para a face ativa.
Material da janela LED	PEI	Material indicado nos dados de materiais.
Material das porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Torque máximo de aperto	50 Nm	Limite máximo informado para o aperto.
Peso	160 g	Peso indicado no conjunto de atributos do produto.

Displays e elementos de operação
Auxílio de ajuste óptico	Sim	Recurso declarado na ficha.
Ajuste adicional	1 x LED vermelho	Indicador informado nos dados do produto.
Display de status de chaveamento	4 x 90° LED amarelo	Indicadores de status e disposição informados na ficha.

Confiabilidade e características especiais
MTTF	1424 anos	Valor de MTTF informado no conjunto de dados; não representa garantia de vida útil individual.
Característica especial	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste óptico	Características declaradas nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; o produto fornece saída de chaveamento PNP/NPN, selecionável.

• Compatibilidade funcional com entradas de controle que aceitem a configuração de saída escolhida, observando alimentação e características elétricas especificadas.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 2 contatos dourados. Alimentação de 10...30 V DC; saída PNP/NPN selecionável, abertura/fechamento selecionável. Verifique a atribuição dos pinos no datasheet antes de ligar; a ficha fornecida não detalha o pinout.

Processo Não possui conexão de processo para fluido informada. A interface mecânica é uma rosca de montagem M30 x 1,5, com instalação embutida; isso não determina por si só a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com PNP, alimentação DC dentro da faixa especificada e saída configurada como PNP.	✓	Corresponde à saída PNP selecionável e à alimentação de 10...30 V DC; confirme a pinagem no datasheet.
Entrada de controlador compatível com NPN, alimentação DC dentro da faixa especificada e saída configurada como NPN.	✓	Corresponde à saída NPN selecionável e à alimentação de 10...30 V DC; confirme a pinagem no datasheet.
Instalação com rosca ou alojamento M30 x 1,5, montagem embutida e espaço para comprimento de 70 mm.	✓	As dimensões e o tipo de montagem correspondem aos dados mecânicos informados.
Aplicação que exige distância de trabalho superior a 0...12,1 mm ou detecção nominal acima de 15 mm.	✗	A exigência excede os valores de alcance e distância de trabalho indicados na ficha.
Alimentação AC ou alimentação DC fora de 10...30 V.	✗	A ficha especifica alimentação de 10...30 V DC.
Ambiente com temperatura fora de -25...70 °C ou frequência de comutação exigida acima de 100 Hz.	✗	A condição excede os limites informados para temperatura ambiente ou frequência de comutação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM II5860, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67

Confirme no projeto que a rosca de montagem é M30 x 1,5 e que há espaço para o comprimento de 70 mm.
Verifique que a aplicação admite montagem embutida e que o alvo será detectado dentro da distância de trabalho especificada.
Selecione PNP ou NPN e a função de abertura/fechamento conforme a entrada do controlador e a lógica de comando.
Confirme alimentação DC entre 10 e 30 V e consulte o datasheet para identificar os pinos antes de realizar a ligação.
Instale o conector M12 compatível e aperte a fixação sem exceder o torque máximo especificado de 50 Nm.
Após a montagem, energize o circuito e verifique o status de chaveamento pelos LEDs; valide a detecção no ponto de operação real.

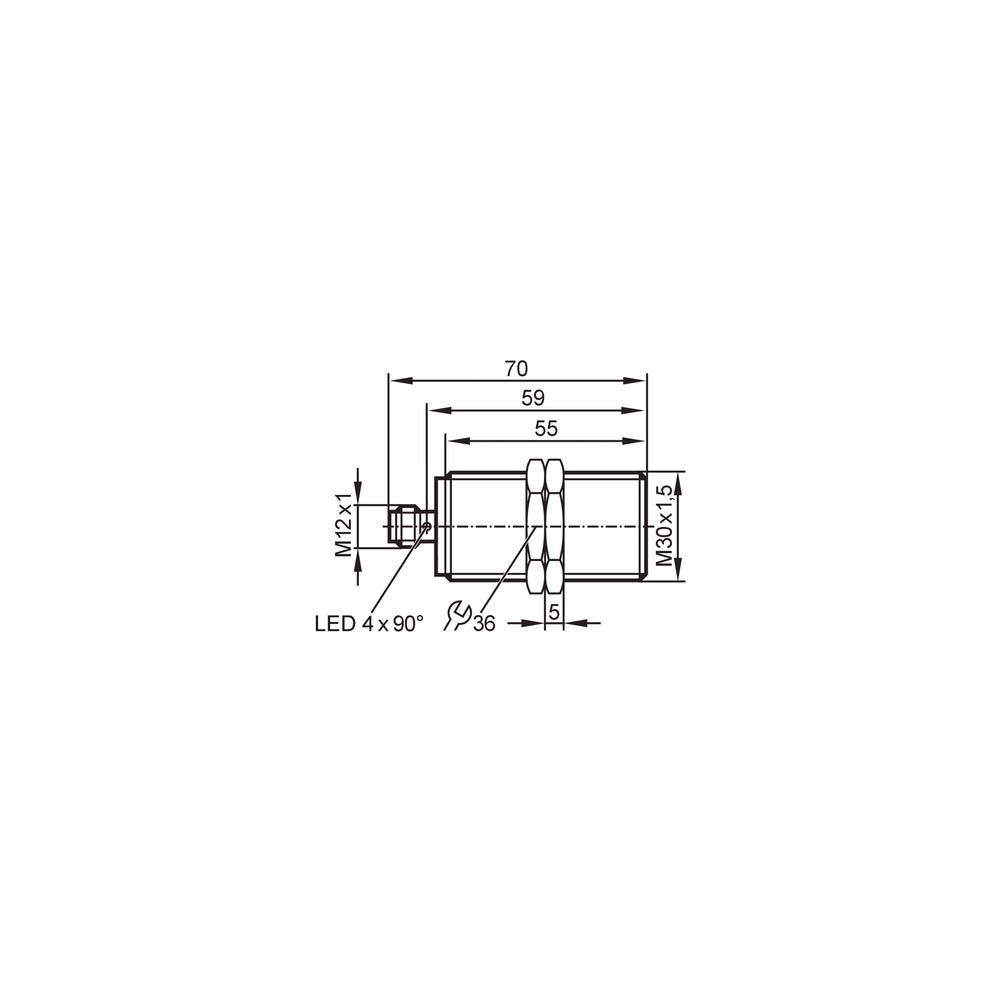

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta, saída configurada de forma incompatível com a entrada do controlador ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira a pinagem e a configuração PNP/NPN no datasheet e teste a detecção dentro da distância de trabalho.
A entrada do controlador permanece acionada ou apresenta estado lógico inesperado.	Incompatibilidade entre o tipo de saída selecionado e a entrada do controlador, ou função de abertura/fechamento configurada de modo diferente do esperado.	Confirme o tipo de entrada do controlador e compare com PNP/NPN e a função selecionada; consulte o esquema de ligação do fabricante.
A distância de detecção observada é menor que a esperada.	Material do alvo com fator de correção inferior ao valor de referência ou alvo fora da faixa de trabalho.	Identifique o material do alvo, aplique o fator de correção indicado na ficha e verifique a distância real de montagem.
O sinal de saída falha ou oscila durante a operação.	Conexão M12 incompleta, ligação elétrica inadequada, curto-circuito ou condição de instalação fora dos limites especificados.	Inspecione o acoplamento e a cablagem, verifique alimentação e carga de saída dentro dos limites e observe os LEDs de status.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5860 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5860 e para que tipo de aplicação serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. A ficha especifica montagem embutida e alcance nominal de 15 mm.

O sensor aceita saída PNP e NPN?

Sim, a configuração de saída é PNP/NPN selecionável. A entrada do controlador deve corresponder ao tipo escolhido.

O que acompanha o produto?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Este sensor serve para detectar objetos não metálicos?

A ficha o identifica como sensor indutivo e fornece fatores de correção para metais; não especifica detecção de objetos não metálicos. Consulte o datasheet para confirmar o comportamento com o material da aplicação.

Posso usar o II5860 com alimentação AC?

Não conforme a especificação fornecida: a alimentação indicada é de 10...30 V DC. Não o selecione para uma alimentação AC.

O sensor não comuta: o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação DC, a pinagem e a distância entre sensor e alvo. Confirme também que a saída selecionada corresponde à entrada do controlador.

A leitura fica instável ou muda conforme o alvo; qual pode ser a causa?

Uma causa possível é o material do alvo, pois a ficha atribui fatores de correção diferentes aos metais listados. Confira o material e a distância de instalação antes de trocar o sensor.

Devo comprar este modelo ou procurar um sensor com maior alcance?

Escolha o II5860 se o alcance nominal de 15 mm e a distância de trabalho de 0...12,1 mm forem suficientes. Se o projeto exigir valores acima disso, selecione outro modelo com alcance especificado para a necessidade.

Como faço a instalação elétrica e o aperto mecânico?

Use conexão M12 e confirme a pinagem no datasheet antes de ligar; ajuste PNP/NPN e abertura/fechamento conforme o circuito. Não exceda o torque máximo de aperto de 50 Nm.

O produto inclui cabo ou conector M12?

A ficha especifica uma conexão elétrica M12, mas não lista cabo ou conector como acessório incluído. Confirme o conteúdo comercial do fornecimento antes da compra.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha informa aplicação com materiais metálicos.

Montagem embutida

Configuração de instalação indicada para o sensor, a ser respeitada no alojamento e na disposição ao redor da face ativa.

PNP/NPN

Tipos de saída de chaveamento que devem corresponder à entrada elétrica do dispositivo de controle.

Histerese

Diferença entre os pontos de comutação e descomutação, expressa aqui como percentual de Sr.

Grau de proteção IP67

Classificação de proteção declarada para o invólucro; consulte as condições de instalação e uso no datasheet.
