Sensor Indutivo ifm II5857 M30 15mm PNP NF

Pré-visualizar: II5857 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF

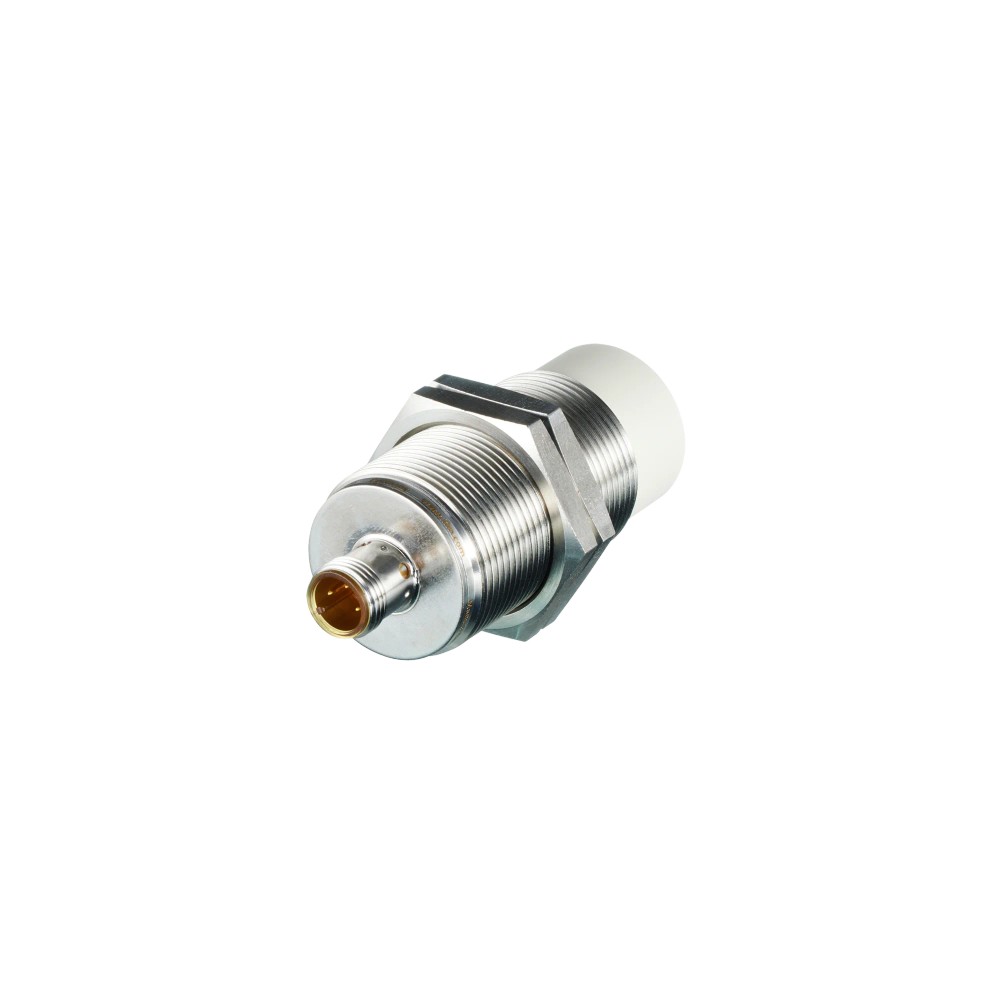

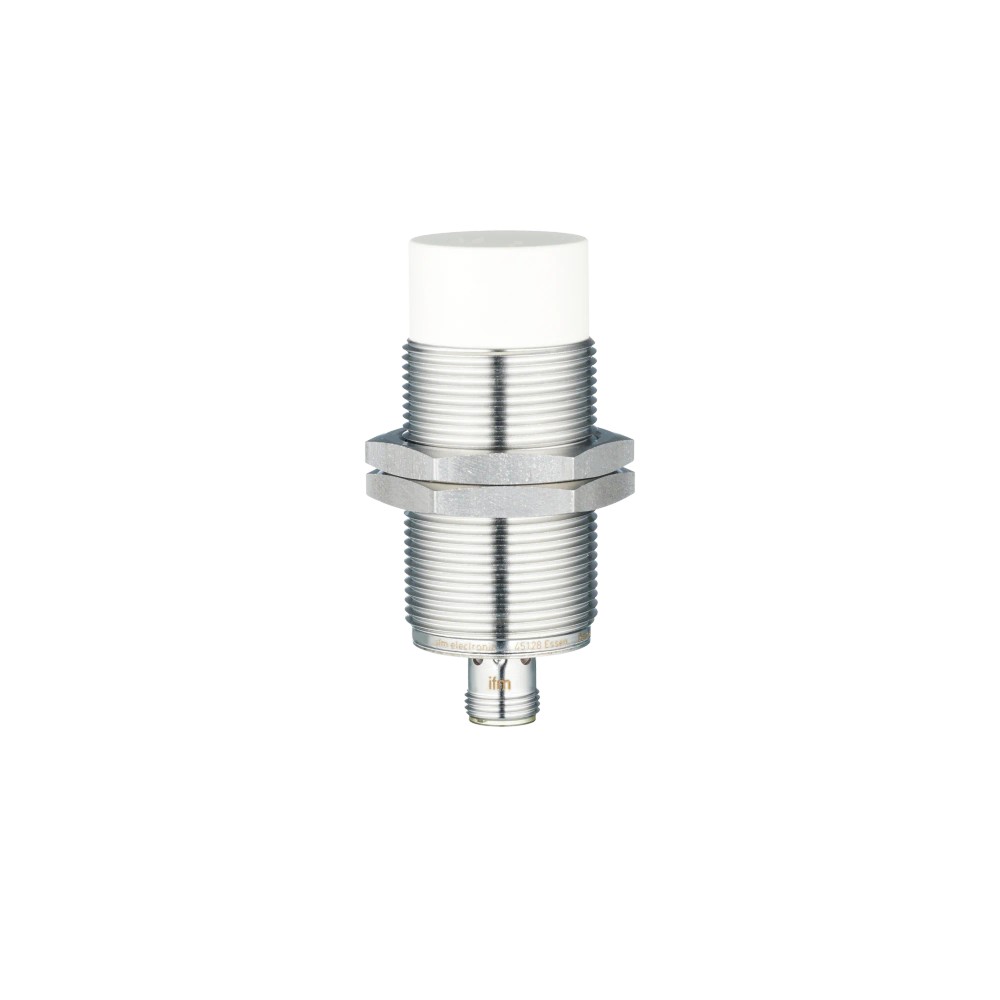

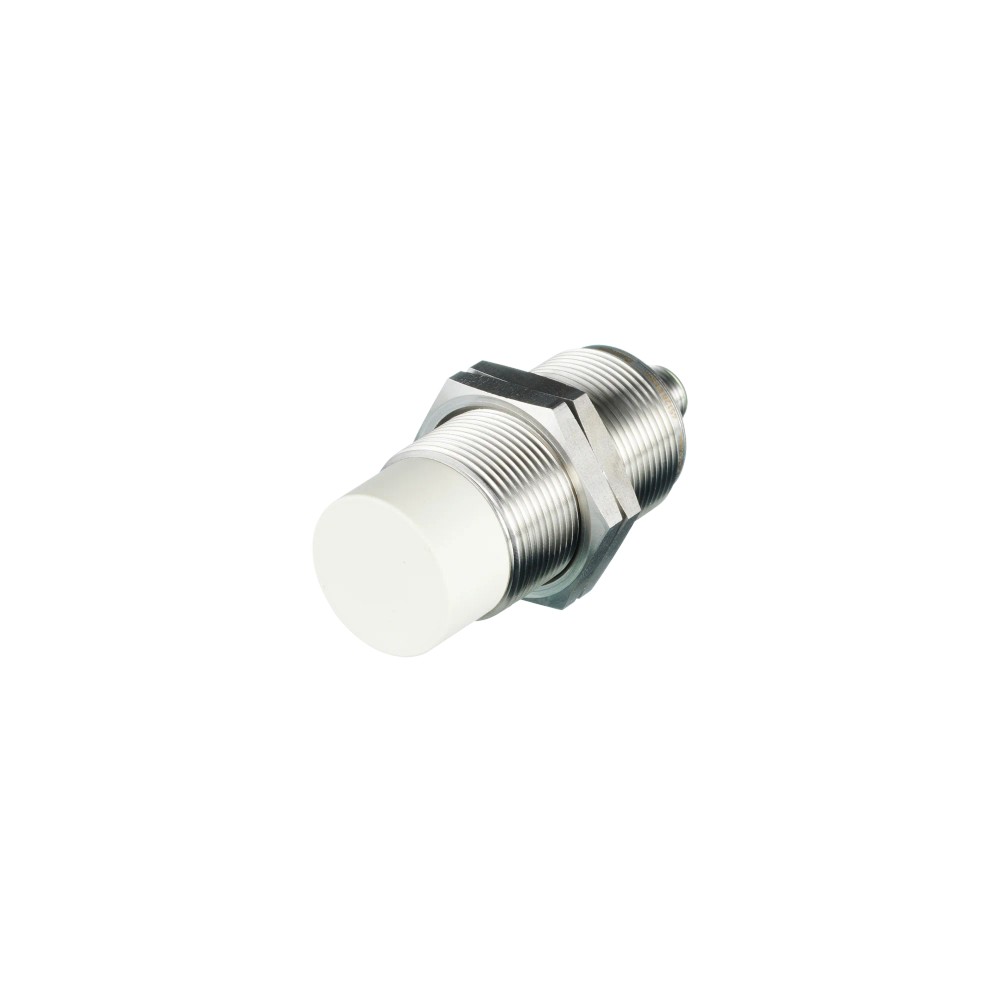

II5857 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF

Imagem meramente ilustrativa

R$ 892,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5857
EAN: 4021179128421
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "II5857 IFM - Sensor Indutivo ifm Automação Industrial M30 15mm PNP NF"

Destaques do Produto

Distância nominal de detecção

15 mm

Tipo de montagem

Não embutido

Lógica de saída

PNP normalmente fechada

Conexão

M12, 3 contatos

Alimentação

10 a 30 V DC

Rosca e comprimento

M30 x 1,5; 75 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5857, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente fechada, conexão M12

O ifm II5857 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 15 mm, saída PNP normalmente fechada e montagem não embutida. A conexão elétrica é M12 com 3 contatos, e a frequência de comutação informada é 200 Hz. A instalação deve respeitar a alimentação de 10 a 30 V DC e as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	II5857
Tipo de sensor	Indutivo
Alcance de detecção	15 mm; não embutido
Saída	PNP, normalmente fechada (NF)
Conexão elétrica	M12, codificação A, 3 contatos
Alimentação	10 a 30 V DC
Dimensões	M30 x 1,5; comprimento de 75 mm
Grau de proteção	IP 65 e IP 67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, respeitando a distância nominal de detecção e as condições elétricas e ambientais informadas.
Instalações que aceitem sensor cilíndrico roscado M30 x 1,5, montagem não embutida e saída PNP normalmente fechada.
Sistemas com alimentação DC entre 10 e 30 V e interface elétrica compatível com M12 de 3 contatos.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta (NA), pois a configuração informada é normalmente fechada (NF).
Instalações que exijam montagem embutida; este modelo está especificado como não embutido.
Circuitos cuja alimentação esteja fora da faixa de 10 a 30 V DC ou cuja entrada não seja compatível com saída PNP.

APLICAÇÕES E USO

Aplicação documentada: detecção indutiva em aplicações industriais e de automação industrial; a ficha não detalha uma máquina ou processo específico.
Possibilidade de uso: detecção de presença ou posição de objetos metálicos em uma máquina, desde que a distância, o material-alvo e a montagem não embutida sejam compatíveis. Essa aplicação é uma inferência baseada no tipo de sensor, não uma aplicação específica validada na ficha.
A instalação deve permanecer dentro da faixa de temperatura ambiente de -25 a 80 °C e considerar os graus de proteção IP 65 e IP 67 conforme as condições reais de exposição.
Considere os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre ao avaliar a distância de detecção; o alcance nominal não deve ser presumido igual para todos os materiais.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5857, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente fechada, conexão M12, verifique estes pontos:

Escolha o II5857 quando

A aplicação exigir detecção indutiva, alcance nominal de 15 mm, corpo M30 x 1,5 não embutido e sinal PNP normalmente fechado. Confirme também alimentação de 10 a 30 V DC e conexão M12 de 3 contatos.

Avalie outra configuração quando

O circuito exigir saída NA, montagem embutida, outro tipo de saída elétrica, conexão diferente ou operação fora da faixa de alimentação e temperatura especificadas. Consulte os dados do controlador e o datasheet antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria de detecção indicada para aplicações industriais e de automação.
Modelo	II5857	Código do produto informado pelo fabricante.
Aplicação indicada	Aplicações industriais / automação industrial	Descrição geral de aplicação disponível na ficha.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Queda de tensão máxima DC	2,5 V	Limite indicado para a saída DC.

Detecção e saída de comutação
Princípio de detecção	Indutivo	Tipo de sensor indicado na ficha.
Alcance de detecção	15 mm	Alcance nominal informado.
Montagem	Não embutido	Requisito de instalação indicado para o sensor.
Distância de trabalho	0 a 12,15 mm	Intervalo de distância de trabalho informado.
Distância real de comutação Sr	15 ± 10% mm	Tolerância especificada para a distância real de comutação.
Saída de comutação	PNP	Tipo de saída elétrica.
Configuração da saída	Normalmente fechada (NF)	Estado de saída informado para o produto.
Corrente por contato	200 mA	Valor máximo por contato informado na ficha.
Frequência de comutação DC	200 Hz	Frequência de comutação especificada.
Histerese	1 a 20% de Sr	Faixa de histerese indicada em relação à distância real de comutação.
Variação no ponto de comutação	-10 a 10% de Sr	Variação especificada em relação a Sr.

Conexões e indicação
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração de conexão informada pelo fabricante; consulte o desenho de ligação para a pinagem.
Indicador de diagnóstico	4 LEDs amarelos de status de chaveamento	Indicação visual do estado de comutação informada na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 65 e IP 67	Graus de proteção informados; a adequação depende das condições de instalação e exposição.
Certificações e ensaios EMC informados	EN 61000-4-2 ESD; EN 61000-4-3 HF irradiado; EN 61000-4-4 Burst; EN 61000-4-6 AF com fio; EN 55011 classe B	Referências listadas nos dados do produto.

Dados mecânicos
Rosca do invólucro	M30 x 1,5	Dimensão mecânica da rosca.
Comprimento	75 mm	Comprimento informado para o corpo do sensor.
Material do invólucro e porcas de fixação	Aço inoxidável 1.4404 / 316L	Materiais informados para o invólucro e as porcas.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Torque de aperto	80 Nm	Valor informado na ficha; observar o procedimento de montagem do fabricante.
Peso	108,2 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar na avaliação da distância de detecção.
MTTF	1083 anos	Valor informado no conjunto de atributos; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto é especificado com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos; saída PNP normalmente fechada; alimentação de 10 a 30 V DC. Verifique se a entrada do controlador aceita sinal PNP e se a pinagem corresponde ao esquema oficial do fabricante.

Processo Corpo roscado M30 x 1,5, comprimento de 75 mm; montagem não embutida. A ficha não informa adaptador de processo ou conexão a fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP e alimentação DC dentro de 10 a 30 V	✓	A saída PNP e a faixa de alimentação são especificadas para o II5857; confirme a pinagem e os limites da entrada do controlador.
Circuito que necessita de saída normalmente aberta	✗	A configuração informada para este modelo é normalmente fechada.
Alojamento ou suporte com rosca M30 x 1,5 e espaço para montagem não embutida	✓	A rosca e o método de montagem correspondem aos dados mecânicos informados; o espaço e a instalação devem ser verificados na máquina.
Aplicação que exige montagem embutida	✗	O sensor está especificado como não embutido.
Controlador com entrada apenas para sinal NPN	✗	A saída deste produto é PNP; a ficha não indica compatibilidade com entrada exclusivamente NPN.
Operação em ambiente entre -25 e 80 °C e exposição compatível com IP 65 ou IP 67	✓	A faixa de temperatura ambiente e os graus de proteção são informados para o produto; a adequação depende das condições reais de instalação e do modo de exposição.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5857, M30 x 1,5, alcance de detecção de 15 mm, saída PNP normalmente fechada, conexão M12

Confirme no projeto que a instalação requer detecção indutiva, saída PNP normalmente fechada e montagem não embutida.
Verifique a compatibilidade elétrica do controlador com saída PNP e alimentação DC de 10 a 30 V.
Confira a rosca M30 x 1,5, o espaço disponível e a posição de montagem no desenho dimensional do fabricante.
Instale o sensor e as porcas de fixação conforme as instruções do fabricante; respeite o torque informado de 80 Nm.

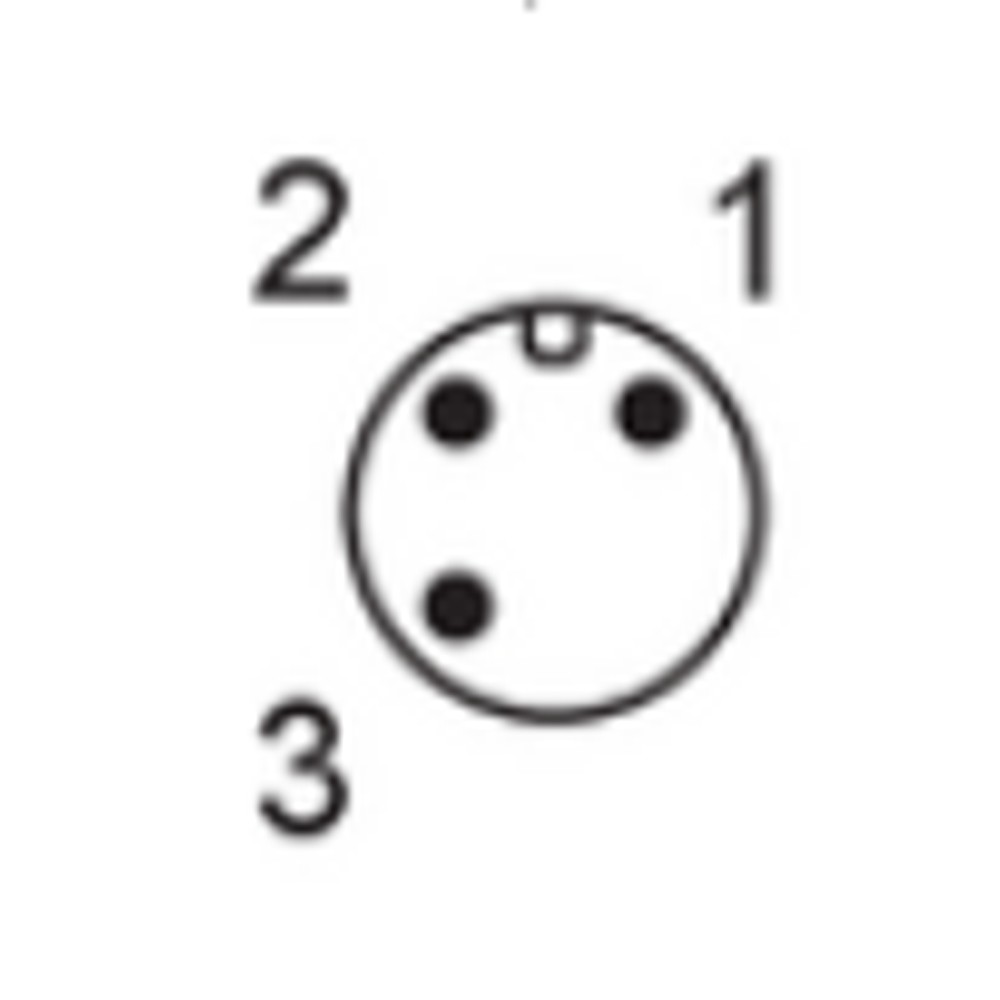

Conecte o acoplamento M12 de 3 contatos seguindo a pinagem do datasheet; não deduza a ligação apenas pela quantidade de contatos.
Após energizar, verifique a indicação dos LEDs de status e confirme a comutação no controlador com o alvo da aplicação.

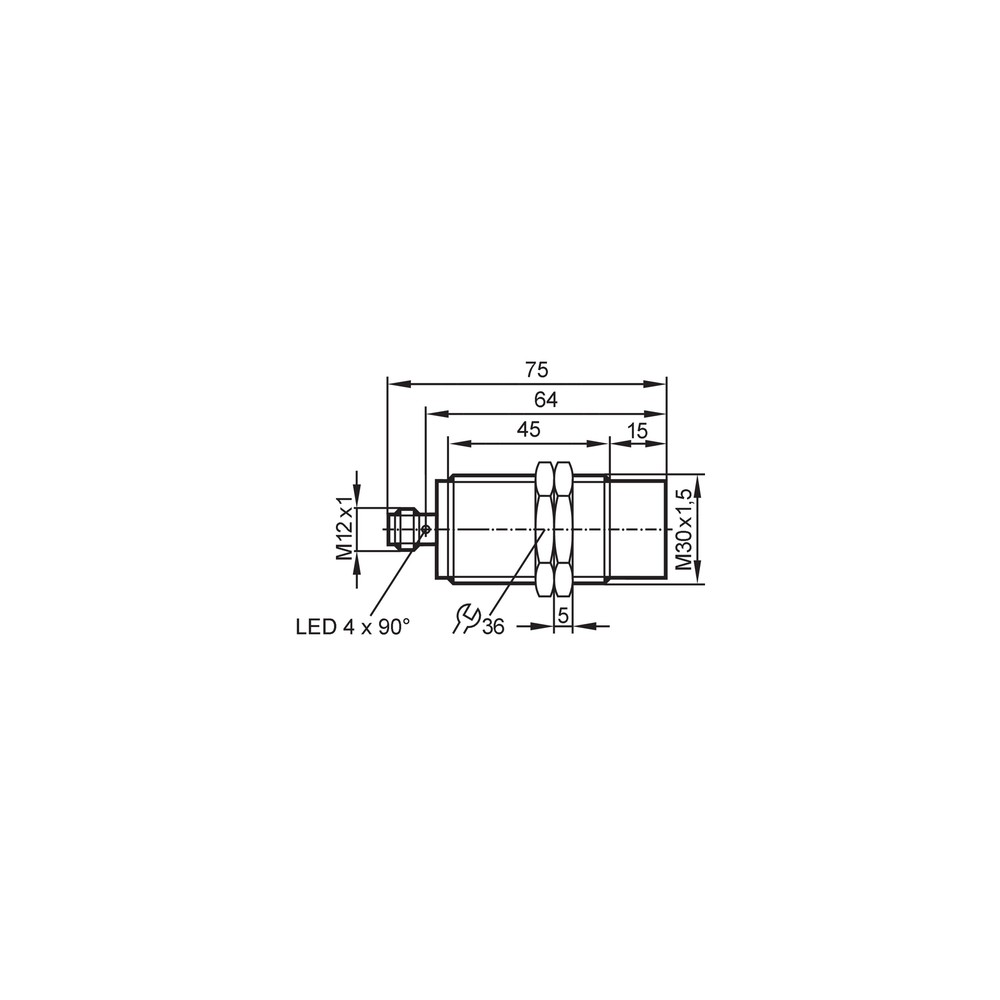

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre saída PNP e tipo de entrada do controlador, alimentação fora da faixa especificada ou ligação incorreta.	Meça a alimentação e confirme que está entre 10 e 30 V DC; confira no datasheet a pinagem M12 e verifique se a entrada do controlador aceita PNP.
A saída permanece em estado contrário ao esperado pela lógica da máquina.	A configuração do II5857 é normalmente fechada, podendo não corresponder à lógica de entrada ou ao estado esperado pelo circuito.	Compare a lógica NF do sensor com a configuração da entrada do controlador e observe a indicação de status durante a aproximação e o afastamento do alvo.
A distância de detecção na instalação é menor que a esperada.	Material do alvo, montagem não embutida ou distância de trabalho podem influenciar a detecção; a ficha informa fatores de correção por material.	Identifique o material do alvo, compare seu fator de correção informado e meça a distância instalada em relação aos dados de alcance e distância de trabalho.
O sensor não comuta de forma estável durante a operação.	Possível distância de montagem inadequada, variação no ponto de comutação ou condição elétrica fora das especificações.	Verifique a posição do alvo, a alimentação, a estabilidade da entrada e o intervalo de comutação indicado no datasheet; observe os LEDs de status.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do II5857 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II5857 e para que serve?

É um sensor indutivo da ifm para detecção de objetos metálicos em aplicações industriais e de automação. Tem saída PNP normalmente fechada e montagem não embutida.

O II5857 funciona com qualquer entrada de CLP?

Não necessariamente: a saída é PNP normalmente fechada. Confirme que a entrada do CLP aceita PNP e consulte o datasheet para validar a pinagem M12.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. Não há indicação de cabo ou outro acessório incluído.

Posso usar este modelo em uma instalação embutida?

Não é a configuração indicada: o II5857 está especificado como não embutido. Verifique o arranjo mecânico antes de instalar.

Este sensor serve para um circuito que exige saída normalmente aberta?

Não, a configuração informada para o II5857 é normalmente fechada (NF). Se o circuito exigir NA, selecione uma versão com essa configuração.

O sensor acende, mas o CLP não muda de estado. O que devo verificar?

Confira se a entrada do CLP aceita PNP, se a lógica NF é compatível com o programa e se a ligação M12 segue a pinagem do datasheet. Verifique também a alimentação entre 10 e 30 V DC.

A distância de detecção está abaixo do esperado; devo trocar o sensor?

Antes de trocar, confira o material do alvo, a montagem não embutida e a distância de trabalho. A ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Como escolher entre este sensor e uma versão com outra saída?

Escolha o II5857 quando a entrada aceitar PNP normalmente fechado e a montagem não embutida for adequada. Para circuitos que requerem outra lógica ou outro tipo de saída, confirme a versão necessária no catálogo do fabricante.

Que cuidados devo tomar na instalação mecânica e elétrica?

Verifique rosca M30 x 1,5 e espaço de montagem, respeite o torque informado de 80 Nm e siga a pinagem M12 do datasheet. Confirme também alimentação e compatibilidade PNP antes de energizar.

O produto tem cabo de ligação incluído?

A ficha informa conexão M12 de 3 contatos e duas porcas de fixação, mas não declara cabo incluído. Confirme os itens fornecidos com o vendedor antes da compra.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica o tipo indutivo. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação indicado para o II5857; a compatibilidade deve ser verificada com a entrada do controlador. (Ref.: saída de comutação: PNP.)

Normalmente fechado (NF)

Configuração de saída informada para o sensor. (Ref.: configuração de saída: normalmente fechado.)

Montagem não embutida

Condição de instalação indicada para o sensor; deve ser considerada no desenho do alojamento. (Ref.: tipo de montagem: não embutido.)

Símbolo usado na ficha para a distância real de comutação, apresentada como 15 ± 10% mm. (Ref.: distância real de comutação Sr.)
