Sensor Indutivo IFM II5837 M30 15mm PNP NA

Pré-visualizar: II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA

II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA

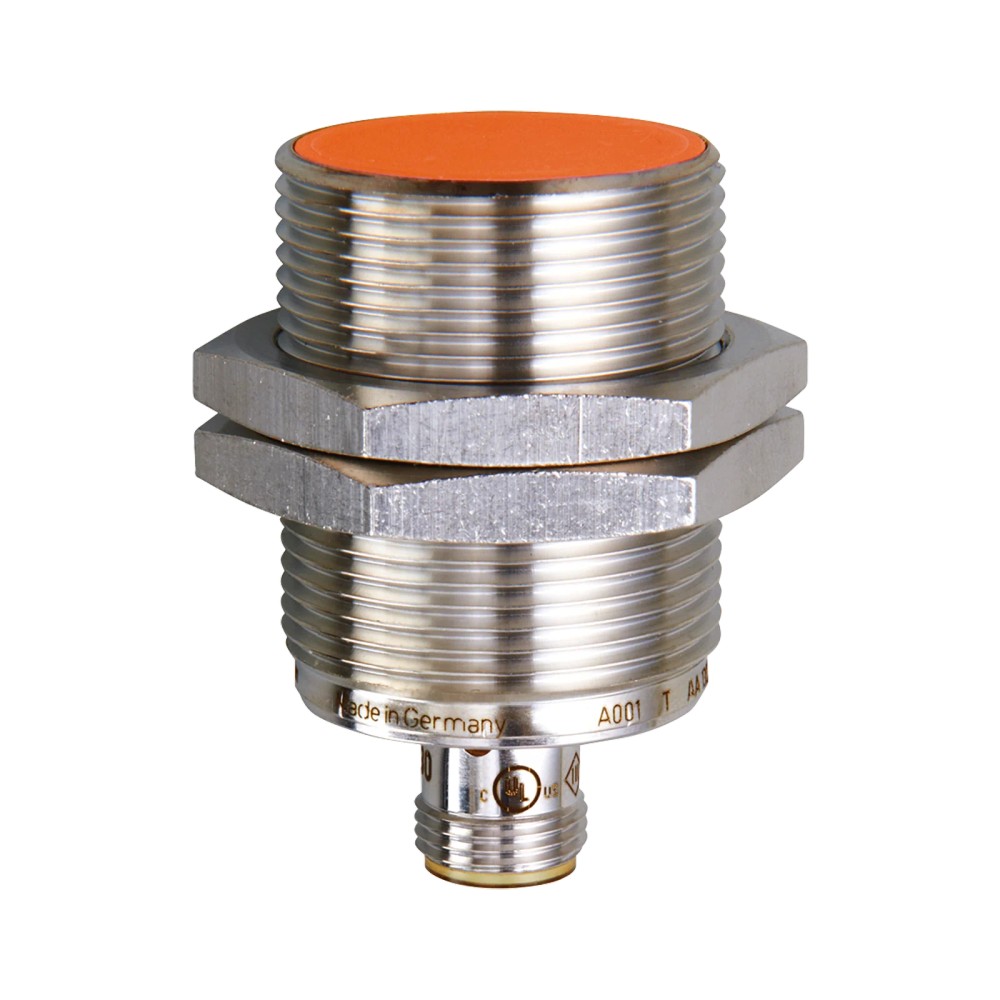

Imagem meramente ilustrativa

R$ 1.200,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5837
EAN: 4021179128223
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30 x...mais

Fechar menu

Saiba mais sobre: "II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA"

Destaques do Produto

Tipo de Rosca

M30 x 1,5

Distância de Detecção

15 mm

Saída Elétrica

PNP

Função

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA

O II5837 é um sensor indutivo de proximidade industrial projetado para detecção sem contato de objetos metálicos. Com carcaça roscada M30, alcance de 15 mm e saída PNP normalmente aberto, oferece robustez com grau de proteção IP67. É ideal para automação industrial, contando com contatos banhados a ouro para assegurar a confiabilidade na transmissão de sinais elétricos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Referência	II5837
Tipo de Sensor	Indutivo
Alcance	15 mm
Montagem	Embutido
Saída	PNP NA
Conexão	M12
Proteção	IP 67
Tensão	10-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial padrão
Detecção de posição em linhas de montagem
Posicionamento de fim de curso para peças metálicas
Máquinas operatrizes para contagem de peças metálicas

⚠ Considere outro se precisa de:

Ambientes com pressão superior à especificada pelo IP67
Detecção de materiais não ferrosos ou não metálicos
Locais com exigência de protocolos de comunicação como IO-Link
Aplicações que exigem montagem não embutida para maior alcance

APLICAÇÕES E USO

Detecção de presença ou ausência de componentes metálicos em linhas de montagem automotivas.
Monitoramento de posicionamento de peças em máquinas operatrizes (torno, fresa, CNC).
Contagem de peças em processos industriais automatizados.
Fim de curso para mecanismos de movimentação de máquinas.

COMO ESCOLHER

Antes de comprar o II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA, verifique estes pontos:

Escolha este modelo se

Sua aplicação requer detecção metálica robusta com rosca M30 em ambiente industrial e o seu sistema de controle (CLP) utiliza entradas digitais PNP de 24V DC.

Considere outra opção se

Necessitar de detecção não embutida para maior distância, se o ambiente exige proteção IP69K (limpeza por alta pressão/vapor), ou se o seu sistema de automação requer IO-Link para diagnóstico remoto.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Medição
Tipo de sensor	Indutivo	Princípio de funcionamento baseado em campos eletromagnéticos.
Alcance de detecção	15 mm	Distância nominal de detecção para alvos metálicos.
Tipo de montagem	Embutido	Permite instalação nivelada em superfícies metálicas.
Histerese	1...20 % de Sr	Faixa de variação para garantir estabilidade na comutação.

Dados Elétricos
Tensão de operação	10...30 V DC	Intervalo de alimentação elétrica admitido.
Função de saída	Normalmente aberto (NA)	Estado do contato sem a presença do alvo.
Saída de comutação	PNP	Tipo de transistor de saída.
Frequência de comutação	100 Hz	Velocidade máxima de operação do sensor.

Dados Mecânicos
Conexão	M12	Interface de conexão elétrica padrão.
Dimensões	M30 x 1,5 / L = 50 mm	Formato construtivo da rosca e comprimento total.
Materiais	Latão revestido com bronze branco	Material do invólucro externo.
Grau de proteção	IP 67	Resistência contra penetração de sólidos e líquidos.

COMPATIBILIDADE

Comunicação

• N/A (Sinal de comutação digital padrão)

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada PNP 24V	✓	Compatibilidade elétrica direta com o padrão de saída do sensor.
Detecção de placas de aço	✓	O sensor é otimizado para detecção de metais ferrosos.
Limpeza industrial com jato de vapor	✗	Classificação IP67 não garante vedação contra jatos de alta pressão/vapor (exige IP69K).
Montagem em metal ferroso (embutido)	✓	Sensor construído para montagem embutida sem perda significativa de alcance.

INSTALAÇÃO

Como instalar o II5837 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP NA

Certifique-se de que a máquina esteja desenergizada antes de iniciar a instalação.
Verifique se o suporte de montagem possui rosca compatível com M30 x 1,5.
Rosqueie o sensor manualmente no suporte até a posição desejada.
Utilize as porcas de fixação inclusas para travar o sensor na posição correta, respeitando o torque máximo de 50 Nm.
Conecte o cabo M12 ao sensor, garantindo que o conector esteja bem apertado para assegurar o grau de proteção IP 67.
Verifique o acendimento do LED de status ao aproximar um objeto metálico para confirmar o funcionamento.

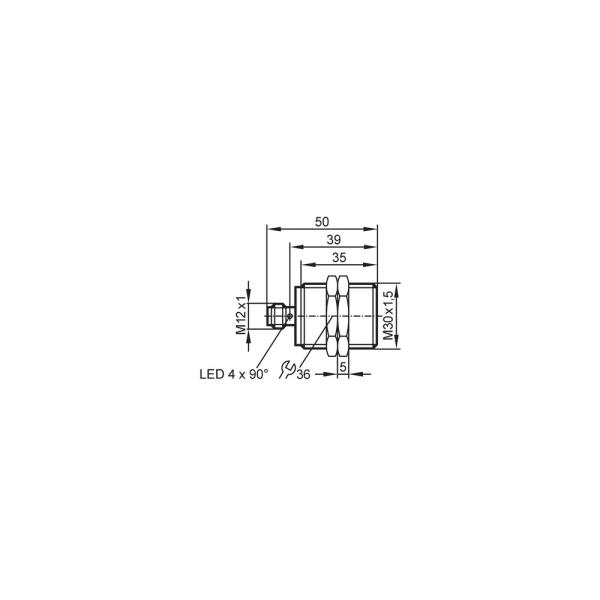

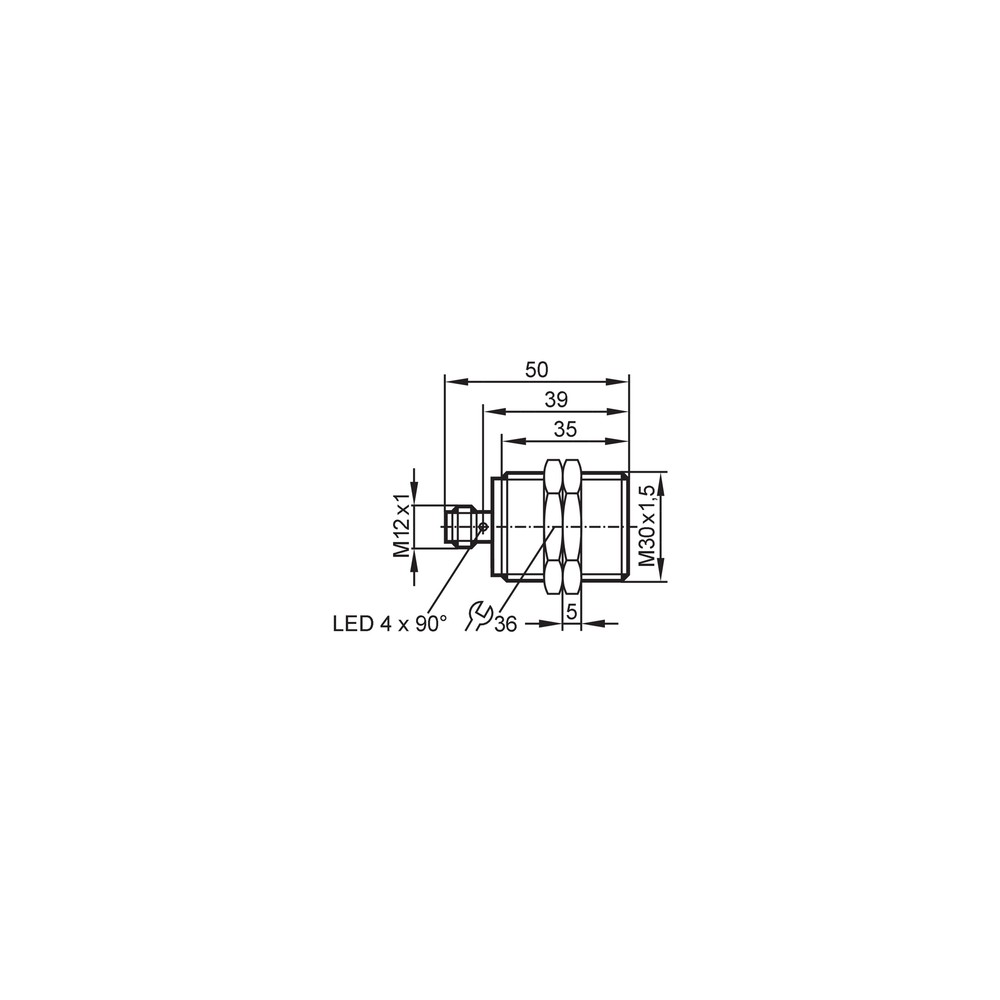

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto.	Objeto alvo feito de material não metálico ou liga de baixa condutividade.	Verifique se o alvo é ferroso ou metálico conforme a tabela de fatores de correção do fabricante.
LED de status não acende.	Falha na conexão do cabo M12 ou inversão dos fios.	Teste a continuidade do cabo e verifique se a tensão de alimentação está presente nos pinos do conector.
Falha na saída ou aquecimento excessivo.	Corrente de carga acima da especificação de 200 mA.	Meça a corrente consumida pela carga acionada pelo sensor.
Sensor não fixa corretamente ou apresenta desalinhamento.	Torque excessivo na instalação danificando a rosca.	Confira se o torque aplicado não excedeu o limite de 50 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico II5837 (Datasheet) Desenho em Escala do Sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo II5837 e qual sua finalidade?

O II5837 é um sensor indutivo de proximidade com rosca M30, projetado para detectar a presença de objetos metálicos sem contato físico em automação industrial.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação para instalação direta em painéis ou suportes roscados compatíveis com a dimensão M30.

Posso usar este sensor para detectar objetos plásticos ou de madeira?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, vidro ou madeira, pois sua tecnologia indutiva exige materiais condutores para gerar o campo magnético necessário.

Este sensor pode ser utilizado em aplicações submersas de alta pressão ou óleo?

Não, este modelo não possui resistência a pressões elevadas, sendo classificado com proteção IP67, adequada apenas para vedação contra poeira e imersão temporária em água.

O sensor não está chaveando; o que devo verificar primeiro?

Se o LED amarelo não acende ao aproximar um metal, verifique primeiro a continuidade do cabo e se a tensão de 10-30V DC está chegando ao conector M12.

Como diagnosticar falhas de leitura intermitente durante a operação?

Sintomas de chaveamento intermitente podem indicar desgaste mecânico ou acúmulo de cavacos metálicos na face ativa; verifique a limpeza da face e o alinhamento da distância de detecção.

Este sensor é compatível com entradas de CLP do tipo NPN?

Este sensor utiliza uma saída PNP Normalmente Aberto (NA), o que significa que o sinal positivo é comutado para a carga apenas quando o alvo está presente.

Devo escolher este modelo ou um com IO-Link?

Para aplicações que exigem comunicação via IO-Link ou distâncias de detecção estendidas, recomenda-se buscar sensores das linhas ifm com essas tecnologias específicas, pois o II5837 é um sensor de comutação padrão.

Quais cuidados devo tomar ao instalar o sensor na máquina?

O torque de aperto máximo deve ser respeitado em 50 Nm para evitar danos à rosca do invólucro de latão, garantindo que o sensor fique fixo sem deformações.

O sensor possui alguma proteção contra erro de ligação elétrica?

O sensor opera com alimentação de 10 a 30V DC e possui proteção contra inversão de polaridade, garantindo a integridade elétrica caso os fios de alimentação sejam invertidos por erro de conexão.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção baseada em oscilações eletromagnéticas que identificam apenas materiais condutores (metais). (Ref.: Tipo de sensor)

PNP

Tipo de saída transistorizada que comuta o positivo da fonte de alimentação para a carga. (Ref.: Saída de comutação)

IP67

Grau de proteção contra entrada de poeira (6) e imersão temporária em água até 1 metro (7). (Ref.: Grau de proteção)

Embutido

Tipo de montagem onde a face ativa do sensor pode ser instalada nivelada com o material metálico ao redor sem causar interferência. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando flutuações na saída. (Ref.: 1...20 % de Sr)
