Sensor Indutivo IFM II5829 M30

Pré-visualizar: II5829 IFM - Sensor Indutivo ifm Automação Industrial M30, 22mm, PNP/NPN, IP68

II5829 IFM - Sensor Indutivo ifm Automação Industrial M30, 22mm, PNP/NPN, IP68

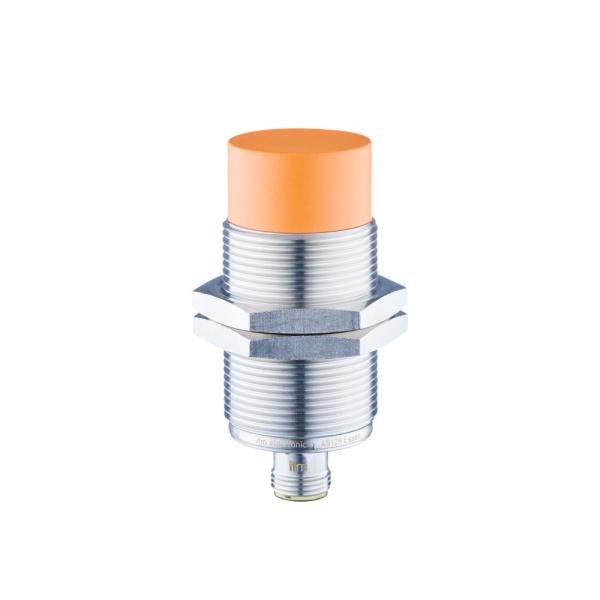

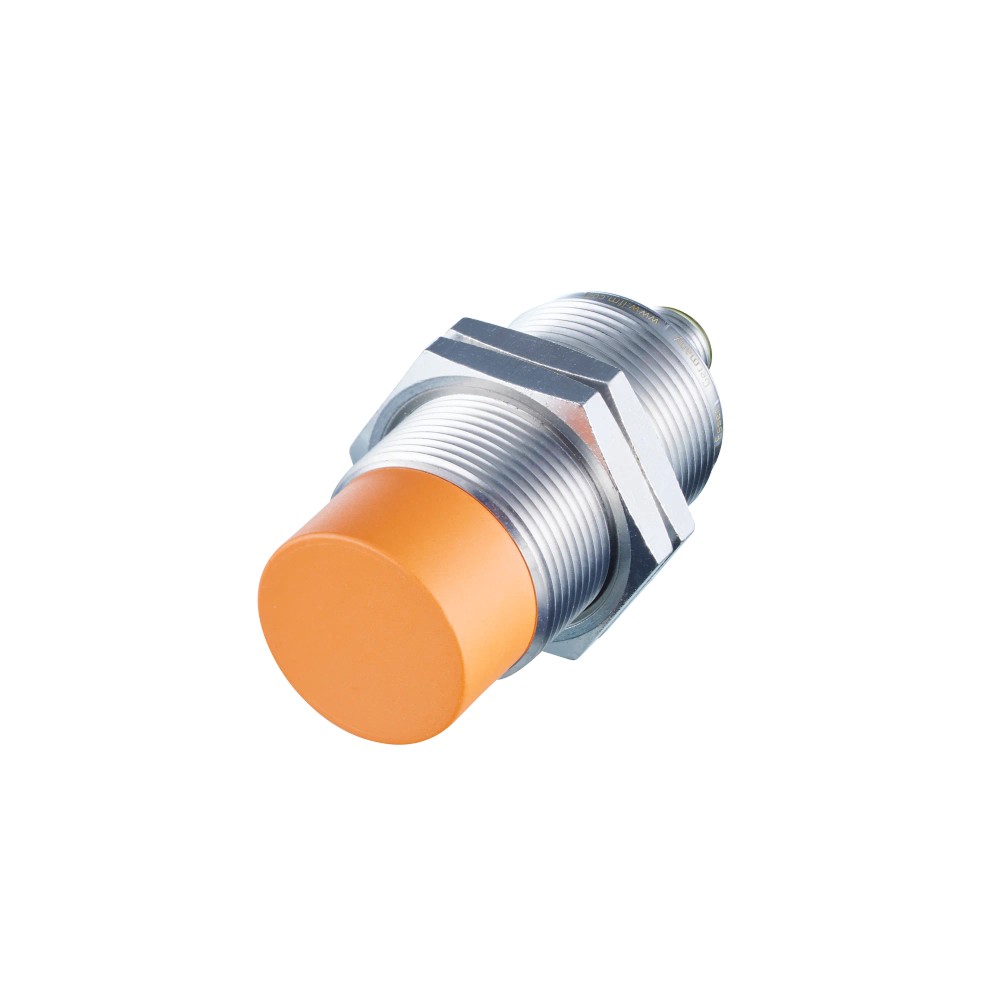

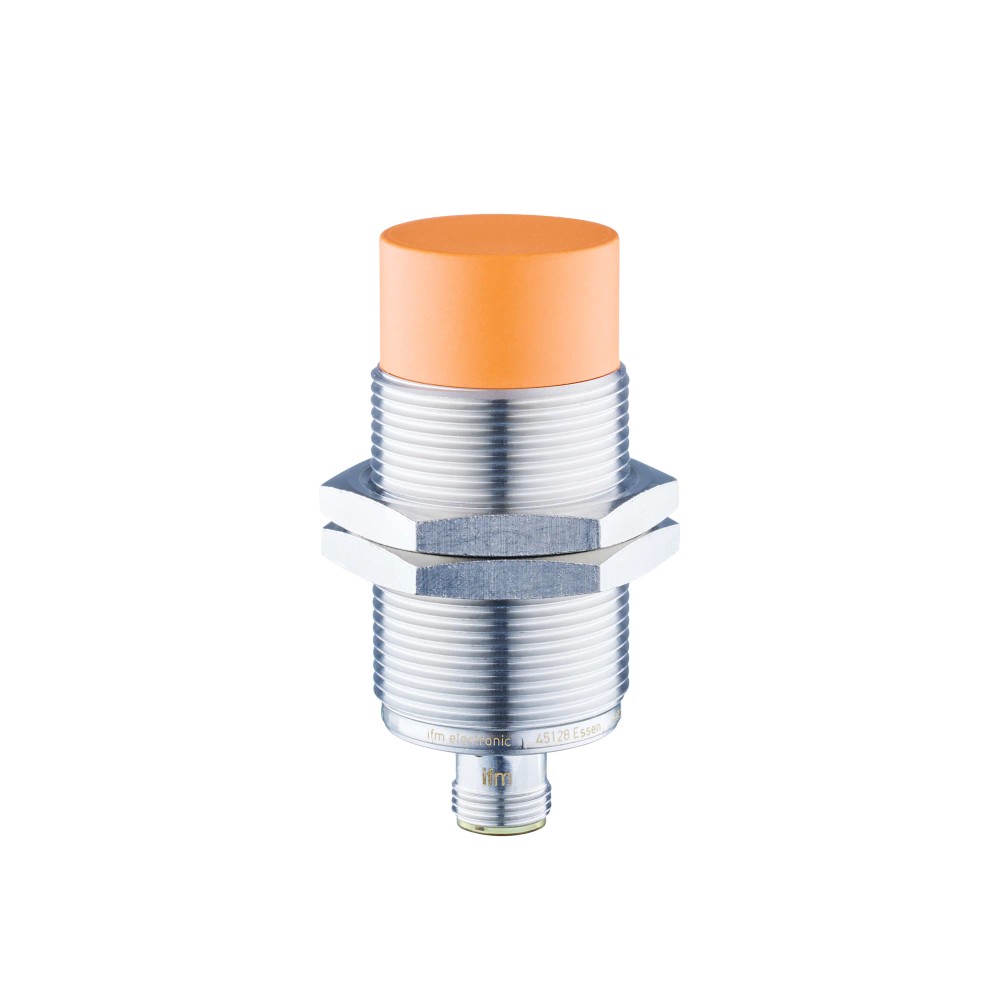

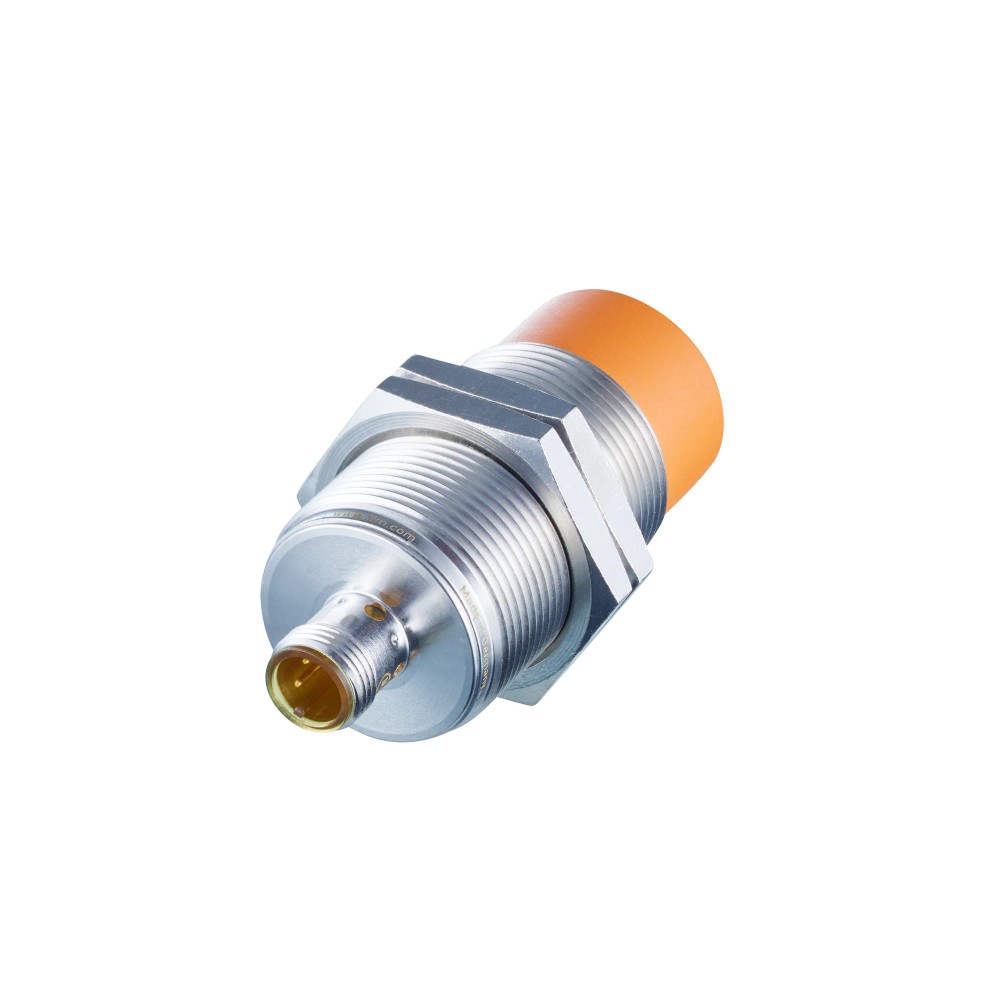

Imagem meramente ilustrativa

R$ 888,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5829
EAN: 4021179128148
NCM do produto: 85365090

Destaques do Produto Alcance nominal 22...mais

Fechar menu

Saiba mais sobre: "II5829 IFM - Sensor Indutivo ifm Automação Industrial M30, 22mm, PNP/NPN, IP68"

Destaques do Produto

Alcance nominal

22 mm, montagem não embutida

Tipo de saída

PNP/NPN, função de abertura/fechamento selecionável

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Ambiente

IP68; temperatura ambiente de -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5829, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, conexão M12, IP68

O ifm II5829 é um sensor indutivo cilíndrico roscado para detectar objetos metálicos sem contato, com aplicação indicada para coolant. Possui alcance nominal de 22 mm, saída PNP/NPN selecionável e conexão elétrica M12. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Código do fabricante	II5829
Tipo	Sensor indutivo cilíndrico roscado
Rosca e comprimento	M30 x 1,5; 70 mm
Alcance de detecção	22 mm; montagem não embutida
Saída	PNP/NPN; abertura/fechamento selecionável
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos dourados
Frequência de comutação	100 Hz
Grau de proteção	IP68; aplicação Coolant indicada
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais com montagem não embutida e distância de detecção compatível com o alcance nominal de 22 mm.
Aplicações identificadas pelo fabricante como Coolant, respeitando a faixa de temperatura ambiente de -25...70 °C e os limites de instalação especificados.
Sistemas de controle que aceitem saída PNP ou NPN e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não usar em circuito cuja alimentação fique fora de 10...30 V DC ou cuja entrada não seja compatível com PNP/NPN.
Não assumir montagem embutida: a ficha especifica montagem não embutida.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção indutiva em ambiente de coolant, dentro da faixa de temperatura ambiente de -25...70 °C e das condições cobertas pela classificação IP68 declarada.
Uso possível em automação industrial para detecção de objetos metálicos, desde que o alvo e a instalação atendam ao alcance nominal de 22 mm e à montagem não embutida. Esta possibilidade decorre do princípio de detecção indutiva; a ficha não especifica materiais de alvo ou geometria.
Em integração com controlador, verificar compatibilidade da entrada com PNP ou NPN, alimentação de 10...30 V DC, frequência de comutação de até 100 Hz e ligação M12 conforme o datasheet.
A ficha não declara condições específicas de pressão, imersão, tipo de fluido ou duração de exposição; validar essas condições com o fabricante antes de aplicar fora do cenário indicado.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5829, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, conexão M12, IP68, verifique estes pontos:

Escolha o II5829 quando

A aplicação exigir detecção indutiva não embutida, alcance nominal de 22 mm, alimentação de 10...30 V DC, saída PNP/NPN selecionável e conexão M12.

Avalie outra configuração quando

A instalação exigir montagem embutida, alimentação fora da faixa especificada, frequência de comutação superior a 100 Hz ou alcance diferente. Confirme a alternativa e os requisitos no catálogo do fabricante.

Verifique antes de substituir

Compare o tipo de saída exigido pela entrada do controlador, a tensão disponível, a distância real de atuação e o espaço para corpo roscado M30 x 1,5 com comprimento de 70 mm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada pelo fabricante.
Aplicação indicada	Coolant	Aplicação registrada nos dados do anúncio.
Uso geral informado	Aplicações industriais / automação industrial	Descrição de aplicação do cadastro técnico.
Código do fabricante e SKU	II5829	Identificação do produto.
GTIN	4021179128148	Código global do item.
Marca	ifm	Fabricante informado.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Classe de proteção elétrica	II	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção indicada na ficha.
Corrente residual máxima	1 mA	Limite declarado para a saída.
Corrente mínima de saída	4 mA	Valor informado na ficha.
Corrente máxima constante da saída DC	100 mA	Limite constante declarado para a saída de comutação DC.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo informado para a saída de comutação DC.

Saída e comutação
Função elétrica	PNP/NPN	Tipo de saída informado.
Função de saída	Abertura/fechamento selecionável	Função configurável indicada no cadastro.
Frequência de comutação DC	100 Hz	Frequência declarada para comutação DC.
Distância real de comutação Sr	22 ± 10 % mm	Tolerância da distância real informada.
Alcance de detecção	22 mm	Alcance nominal informado.
Distância de trabalho	0...17,8 mm	Faixa declarada na ficha.
Histerese	3...15 % de Sr	Valor expresso como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Desvio declarado em relação a Sr.
Alcance aumentado	Sim	Característica especial registrada pelo fabricante.

Conexões
Conexão elétrica	1 x M12, codificação A	Tipo de conector especificado.
Contatos do conector	2, dourados	Quantidade e acabamento informados.
Número de fios	2 fios	Dado do anúncio; confirmar diagrama de ligação no datasheet.

Dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva informada.
Designação da rosca	M30 x 1,5	Dimensão mecânica de montagem.
Comprimento	70 mm	Dimensão total indicada como L.
Montagem	Não embutido	Condição de montagem especificada.
Torque máximo de aperto	50 Nm	Limite máximo declarado para aperto.
Material do invólucro	Latão revestido com bronze branco	Material indicado na ficha.
Material da face ativa	PBT laranja	Material informado pelo fabricante.
Material da janela de LEDs	PEI	Material informado pelo fabricante.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Peso	118,5 g	Massa informada no cadastro técnico.
Material incluído	2 porcas de fixação	Itens indicados como incluídos.

Condições ambientais e proteção
Grau de proteção	IP68; Coolant	Classificação e aplicação indicadas na ficha; não extrapolar para condições não especificadas.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Certificação UL	Ta: -25...70 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação A038; arquivo E174191	Dados de certificação registrados no cadastro.

Indicação e ajuste
Auxílio de ajuste ótico	Sim	Recurso indicado na ficha.
Display de ajuste adicional	1 x LED vermelho	Elemento de indicação informado.
Display de status de chaveamento	4 x LED amarelo, a cada 90°	Indicação de estado informada.
Contatos banhados a ouro	Sim	Característica especial registrada no cadastro.

Conformidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio declarados na ficha.
HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio declarado.
Burst	EN 61000-4-4: 2 kV	Nível de ensaio declarado.
Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Condição de ensaio informada.
AF com fio	EN 61000-4-6: 10 V	Nível de ensaio declarado.
Emissão	EN 55011 classe B	Classificação indicada na ficha.

Confiabilidade e classificação
MTTF	1424 anos	Valor declarado no cadastro; não representa garantia ou vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha; trata-se de saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 2 contatos dourados. Alimentação de 10...30 V DC. Saída PNP/NPN, com função de abertura/fechamento selecionável. Confirmar o pinout e o circuito de ligação no datasheet antes de energizar.

Processo Não possui conexão de processo informada; montagem mecânica por rosca M30 x 1,5. Instalação não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN, alimentação de 10...30 V DC e conexão adequada ao M12 especificado.	✓	Esses requisitos correspondem à alimentação e ao tipo de saída informados para o sensor; confirmar pinagem no datasheet.
Instalação que requer montagem embutida.	✗	A ficha especifica montagem não embutida.
Circuito de alimentação fora da faixa de 10...30 V DC.	✗	A tensão de operação declarada é 10...30 V DC.
Aplicação que exige frequência de comutação acima de 100 Hz.	✗	A frequência de comutação DC informada é 100 Hz.
Aplicação com coolant dentro da temperatura ambiente especificada.	✓	Coolant é a aplicação indicada na ficha e a faixa ambiente declarada é -25...70 °C; verificar as condições específicas da instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5829, M30 x 1,5, alcance de detecção de 22 mm, saída PNP/NPN, conexão M12, IP68

Confirme que o ponto de montagem aceita rosca M30 x 1,5 e instalação não embutida.
Verifique que a tensão de alimentação está entre 10 e 30 V DC e que a entrada de controle aceita a configuração PNP ou NPN escolhida.
Consulte a folha de dados para identificar a pinagem do conector M12 antes de realizar a ligação elétrica.
Ajuste a posição do sensor para que a distância de detecção requerida respeite o alcance e a distância de trabalho declarados.
Fixe o sensor com as porcas fornecidas e não exceda o torque máximo de aperto de 50 Nm.
Energize o circuito e verifique a indicação de ajuste e o estado de chaveamento; confirme a função selecionada no sistema.

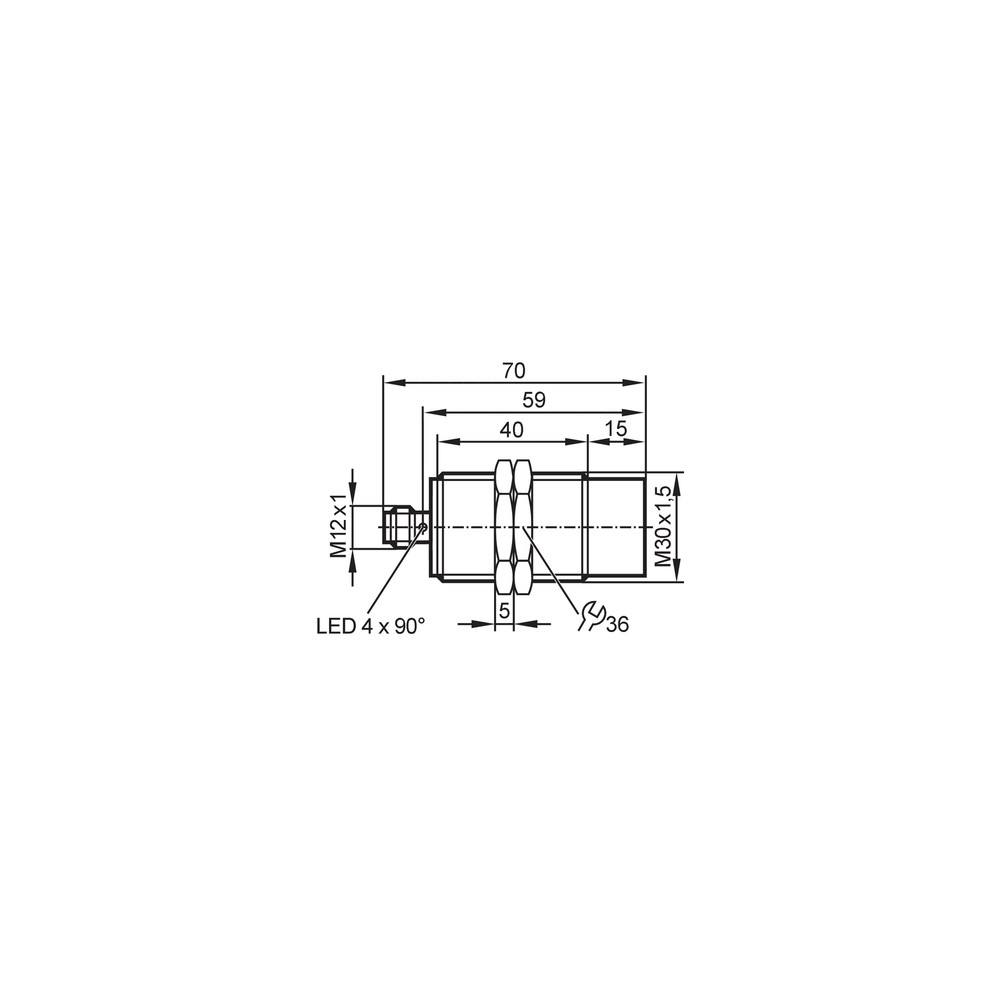

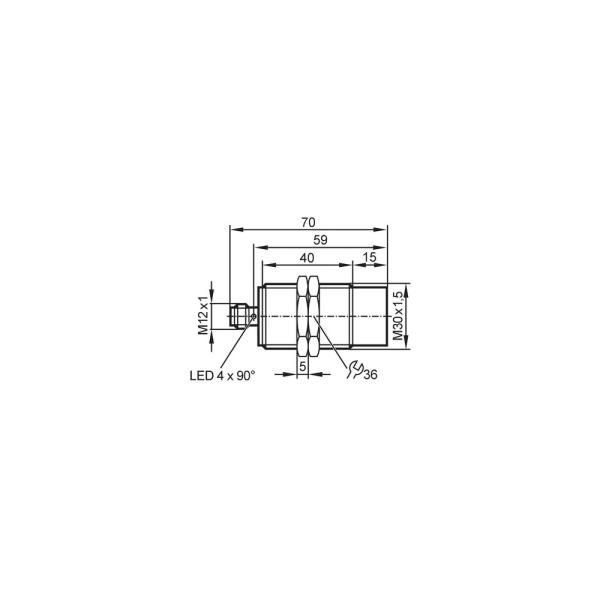

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Tipo de entrada incompatível com a saída PNP/NPN selecionada, pinagem incorreta ou alimentação fora da faixa declarada.	Meça a alimentação no sensor, confira a configuração PNP/NPN e compare a ligação com o diagrama do datasheet.
O sensor não comuta na distância esperada.	Distância de montagem fora da faixa de trabalho ou condição do alvo diferente da referência de detecção.	Meça a distância entre sensor e alvo e consulte as especificações de Sr, distância de trabalho e fator de correção dos materiais no datasheet.
A saída permanece ativa ou inativa sem corresponder ao estado esperado.	Função de abertura/fechamento selecionada diferente da lógica esperada pelo controlador.	Confira a função selecionável configurada e observe o LED de status durante a aproximação e o afastamento do alvo.
O sensor apresenta falha ou comportamento intermitente após a ligação.	Curto-circuito, sobrecarga, inversão de polaridade ou conexão M12 incorreta.	Desenergize o circuito, inspecione o conector e a fiação, e verifique a carga e a alimentação antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II5829 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm II5829 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha indica aplicação em coolant e uso em automação industrial.

Ele funciona com entrada PNP ou NPN?

Sim. A ficha informa saída PNP/NPN e função de abertura/fechamento selecionável; confirme a configuração e a ligação no datasheet.

O que acompanha o II5829?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios declarados.

Posso instalar este sensor embutido?

Não é a configuração indicada: a ficha especifica montagem não embutida. Considere essa condição ao projetar o alojamento.

Ele pode ser ligado diretamente a uma alimentação de 24 V DC?

A tensão de operação declarada é de 10...30 V DC, portanto 24 V DC está dentro dessa faixa. A entrada do controlador ainda precisa ser compatível com a saída selecionada.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a pinagem M12, a configuração PNP/NPN e a distância do alvo. Observe também o LED de status para verificar se ocorre chaveamento.

A leitura fica instável quando o alvo se aproxima; qual pode ser a causa?

Uma distância de montagem ou condição do alvo fora dos parâmetros pode afetar a comutação. Compare a instalação com a distância de trabalho e os dados de Sr indicados no datasheet.

Devo escolher o II5829 ou um sensor com montagem embutida?

Escolha o II5829 se a instalação aceitar montagem não embutida e seus requisitos elétricos e de alcance forem atendidos. Se for indispensável montagem embutida, selecione uma versão cuja ficha declare essa característica.

Como faço a ligação do conector M12?

Use o diagrama de ligação da folha de dados para identificar os contatos antes de energizar. Confira também a compatibilidade da entrada do controlador com PNP ou NPN.

Qual cuidado mecânico é importante durante a instalação?

Respeite o torque máximo de aperto de 50 Nm e a montagem não embutida. Use o desenho dimensional para conferir o espaço disponível para o corpo M30 x 1,5.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, o alcance nominal informado é de 22 mm (Ref.: Alcance de detecção).

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada do controlador (Ref.: Função elétrica).

Distância real de comutação usada como referência para tolerâncias e histerese (Ref.: Distância real de comutação Sr: 22 ± 10 % mm).

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no projeto mecânico (Ref.: Montagem).

IP68

Grau de proteção informado para o invólucro; a ficha associa o produto à aplicação Coolant (Ref.: Grau de proteção).
