Sensor Indutivo IFM II5800 M30

Pré-visualizar: II5800 IFM - Sensor Indutivo IFM Detecção de objetos M30 PNP 10mm 6m

II5800 IFM - Sensor Indutivo IFM Detecção de objetos M30 PNP 10mm 6m

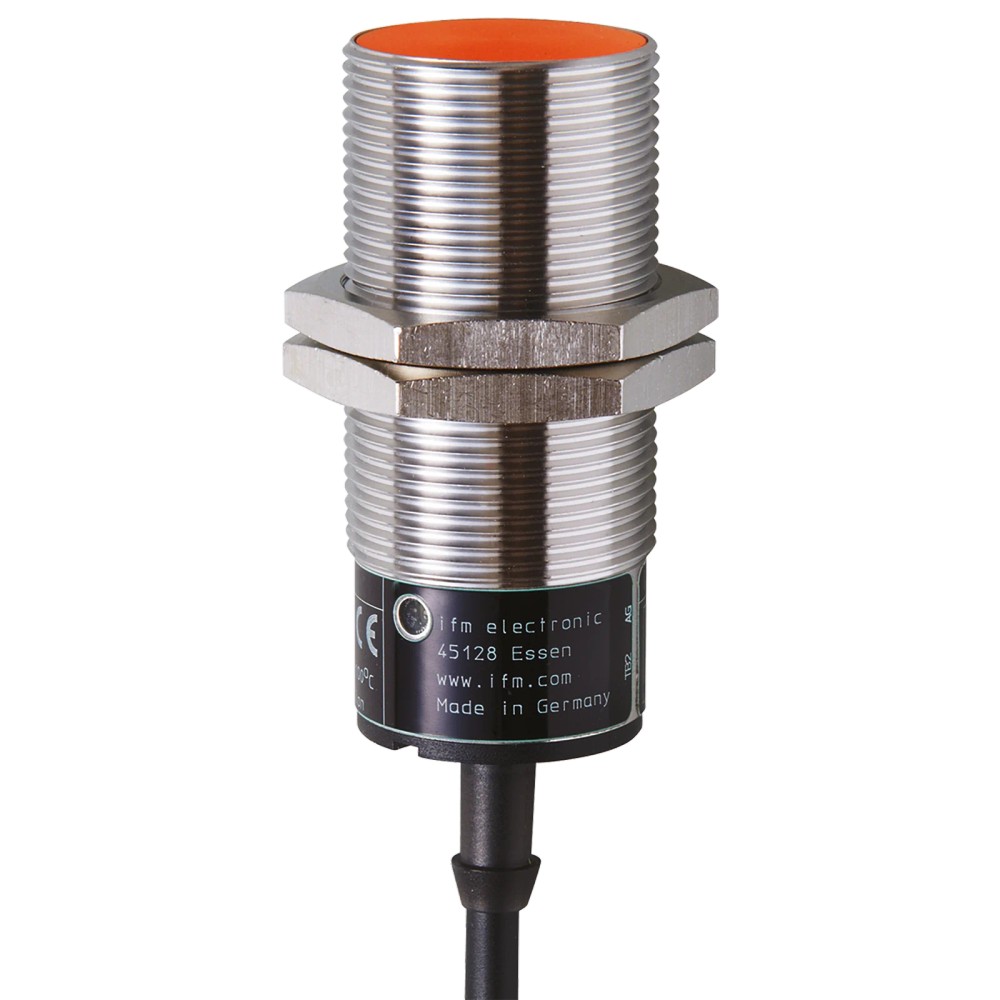

Imagem meramente ilustrativa

R$ 911,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5800
EAN: 4021179127851
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "II5800 IFM - Sensor Indutivo IFM Detecção de objetos M30 PNP 10mm 6m"

Destaques do Produto

Tipo de Montagem

Embutido (Flush)

Alcance

10 mm

Tipo de Saída

PNP Antivalente

Conexão

Cabo 6m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5800 M30 PNP 10mm 6m

O II5800 é um sensor indutivo industrial IFM com rosca M30, ideal para detecção de objetos metálicos sem contato. Equipado com saída PNP antivalente, oferece alta confiabilidade com alcance de 10 mm. É a solução robusta para ambientes exigentes, com proteção IP67 e cabo fixo de 6 metros.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	II5800
Alcance	10 mm
Saída	PNP / Antivalente
Rosca	M30 x 1,5
Conexão	Cabo PUR 6m
Proteção	IP 67
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Monitoramento de fim de curso em cilindros pneumáticos
Aplicações que exigem instalação embutida (flush)
Ambientes industriais com necessidade de proteção IP67

⚠ Considere outro se precisa de:

Montagem em ambientes com temperatura acima de 100 °C
Detecção de objetos não metálicos
Instalação em áreas com vibração mecânica extrema sem suporte adequado
Aplicação em imersão prolongada em líquidos agressivos

APLICAÇÕES E USO

Detecção de posição em máquinas de embalagem
Monitoramento de presença em linhas de montagem automotiva
Sistemas de transporte de materiais metálicos
Fim de curso para cilindros e atuadores industriais

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5800 M30 PNP 10mm 6m, verifique estes pontos:

Quando utilizar o II5800

Utilize este modelo quando for necessária uma detecção confiável em montagem embutida com rosca M30 e a aplicação exigir a versatilidade de uma saída antivalente.

Quando buscar alternativas

Busque alternativas se a distância de detecção de 10 mm for insuficiente, se necessitar de conexão via conector M12 em vez de cabo fixo, ou se o ambiente operar acima de 100 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação exigido
Tensão de operação	10...36 DC V	Faixa de tensão permitida para operação contínua
Consumo de corrente	< 15 mA	Corrente consumida pelo circuito interno do sensor
Proteções	Sobrecarga, curto-circuito, inversão de polaridade	Recursos de segurança do circuito

Saídas
Saída	PNP, Antivalente	Configuração da lógica de saída
Corrente máxima	100 mA (250 mA até 80 °C)	Capacidade de carga da saída
Frequência de comutação	400 Hz	Velocidade máxima de operação

Faixa de medição
Alcance de detecção	10 mm	Distância nominal de detecção
Distância real Sr	10 ± 10% mm	Variação esperada na distância
Histerese	1...15% de Sr	Zona morta de operação

Dados mecânicos
Dimensões	M30 x 1,5 / L = 67 mm	Dimensões físicas do invólucro
Material invólucro	Latão revestido com bronze branco	Resistência à corrosão
Grau de proteção	IP 67	Vedação contra ambiente

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP

Conexões

Elétrica Cabo fixo 6 m, PUR, 4 x 0,34 mm²

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	Fator de correção 1, o padrão para detecção indutiva.
Detecção de alumínio	✓	Fator de correção 0,4, reduzirá a distância de detecção efetiva.
Ambiente com respingos de óleo	✓	Invólucro metálico e vedação IP67 suportam agentes comuns.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5800 M30 PNP 10mm 6m

Certifique-se de que a máquina esteja desligada antes de iniciar.
Verifique se o local de montagem permite a instalação embutida (flush).
Rosqueie o sensor no suporte utilizando a primeira porca de fixação.
Ajuste a profundidade para que a face ativa não sofra impactos do objeto.
Fixe o sensor utilizando a segunda porca para garantir a estabilidade contra vibrações.
Conecte os fios conforme o diagrama de cores (verificar manual).

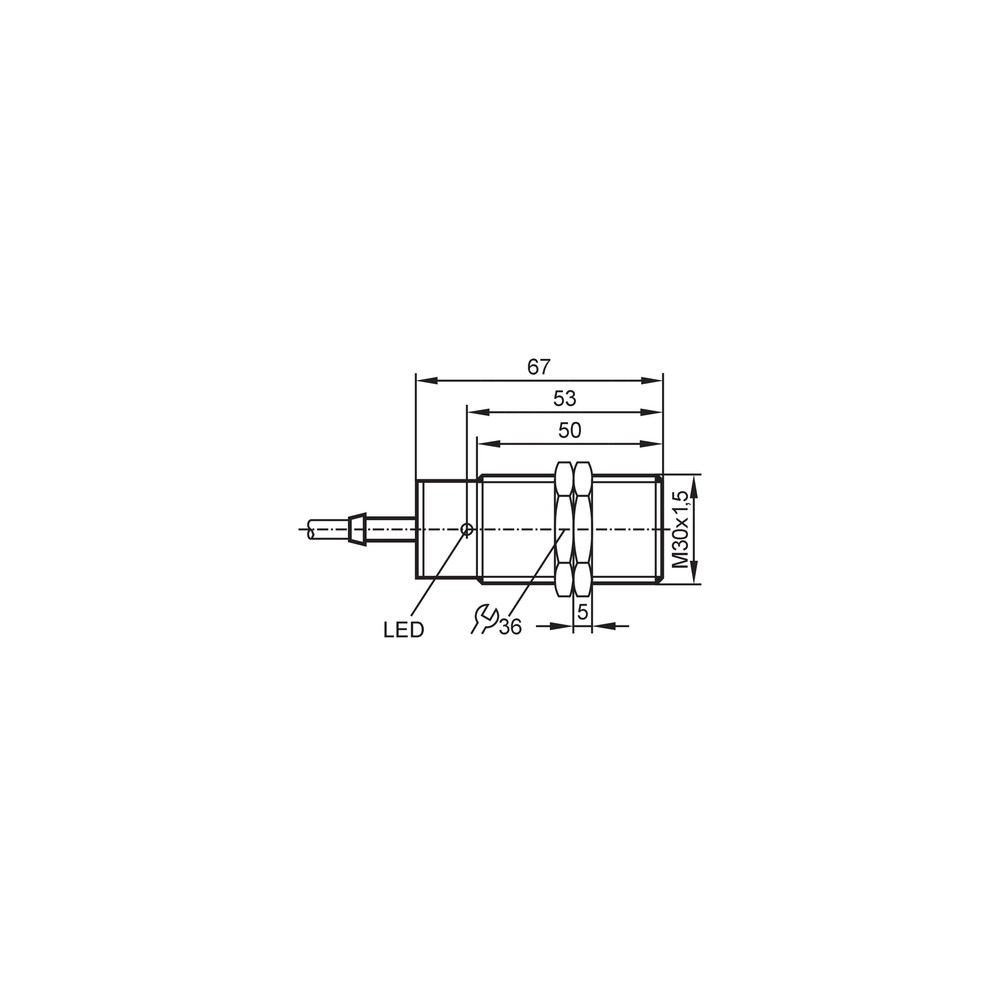

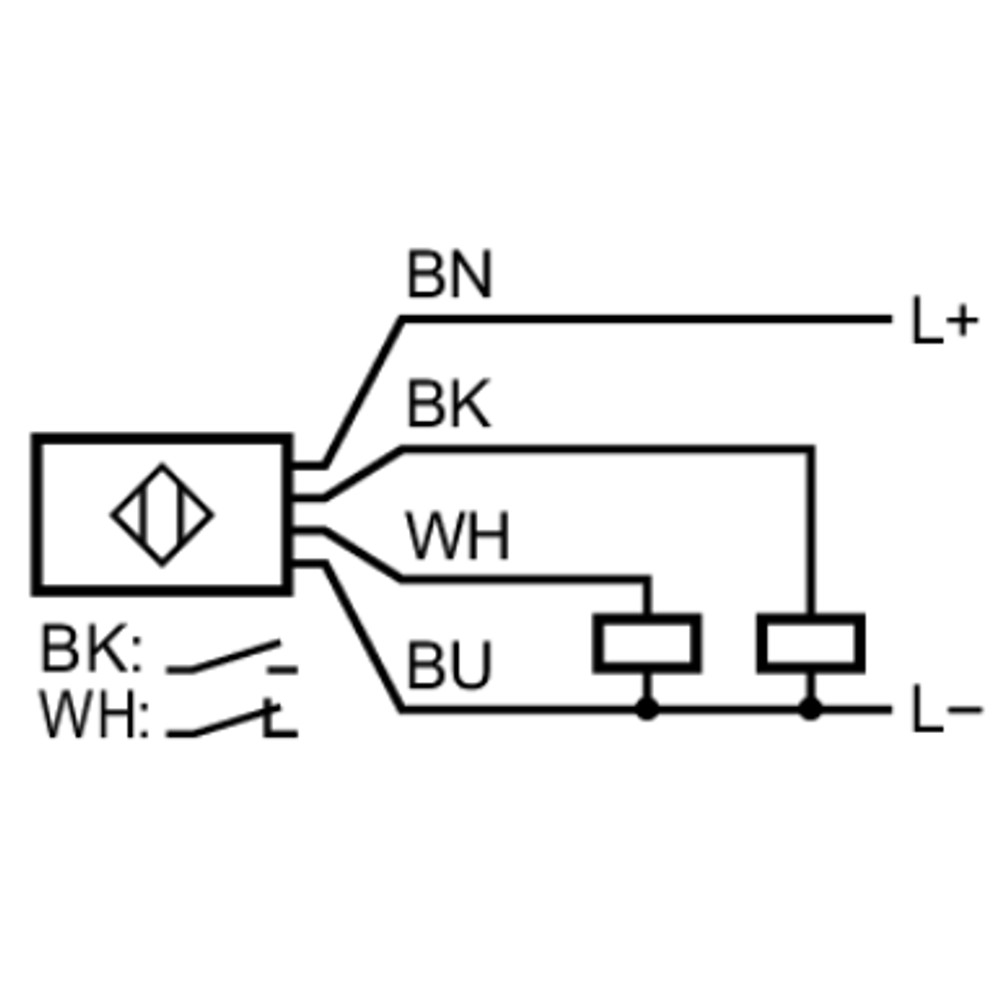

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED não acende e sensor não comuta	Tensão fora da faixa de 10-36V DC ou polaridade invertida	Medir a tensão nos terminais de alimentação com multímetro
O sensor não responde e pode apresentar superaquecimento	Curto-circuito na carga conectado à saída	Verificar a integridade do circuito de carga e curto entre fios
Comutação falsa ou permanente	Presença de detritos metálicos na face ativa	Limpar a face ativa do sensor e verificar se há metal preso
Sinal intermitente ou ausência de sinal	Cabo rompido ou danificado por tração	Testar a continuidade dos condutores do cabo

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico II5800 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM II5800 e qual a sua finalidade principal?

O II5800 é um sensor indutivo PNP com rosca M30, projetado para detecção sem contato de objetos metálicos com um alcance nominal de 10 mm.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para a montagem no corpo roscado.

Este sensor consegue detectar objetos plásticos ou não metálicos?

Este sensor não é indicado para detecção de materiais não metálicos (como plástico ou madeira), pois seu princípio de funcionamento depende da indução eletromagnética em materiais condutores.

Quais são as principais restrições de ambiente para este sensor?

O sensor não deve ser utilizado em ambientes com temperaturas superiores a 100 °C ou submerso em pressões que excedam a classificação IP67.

O que devo verificar se o sensor não sinalizar a detecção?

Se o LED amarelo de status não acender na presença do objeto, verifique se a alimentação de 10-36V DC está presente e se a polaridade do cabo está correta.

Como identificar uma falha no funcionamento do sensor?

Sintomas como chaveamento intermitente ou falta de sinal podem ser causados por falhas de aterramento ou curto-circuito na carga; verifique a continuidade do cabo PUR de 6m.

Por que escolher este modelo em vez de sensores de proximidade comuns?

O modelo II5800 é uma peça de reposição direta para automação industrial com rosca M30, sendo uma escolha robusta para montagem embutida em estruturas metálicas.

Qual a vantagem da saída antivalente deste sensor?

Este sensor é otimizado para aplicações industriais que exigem montagem embutida e possui saída antivalente, ideal para monitoramento redundante ou de segurança de posição.

Quais os cuidados necessários na instalação física?

Para a instalação, insira o corpo M30 no suporte, ajuste a profundidade de detecção com as porcas de fixação e garanta que o cabo de 6m não sofra tração excessiva durante a operação.

Qual a procedência e garantia de conformidade técnica do produto?

A IFM Electronic fabrica este sensor com padrão industrial, garantindo procedência e conformidade com normas EMC EN 60947-5-2.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que comuta o sinal positivo (VCC) para a carga. (Ref.: Tipo de saída)

Antivalente

Saída que possui tanto contatos normalmente abertos (NA) quanto normalmente fechados (NF) simultaneamente. (Ref.: Saída de comutação)

Montagem embutida

Forma de instalação onde a face ativa do sensor pode ser montada nivelada com o material de suporte metálico. (Ref.: Tipo de montagem)

IP67

Grau de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de comutação na aproximação e na saída do objeto, prevenindo o chaveamento instável. (Ref.: Histerese)
