Sensor Indutivo IFM II5742 M30 PNP 15mm

Pré-visualizar: II5742 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IP67

II5742 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IP67

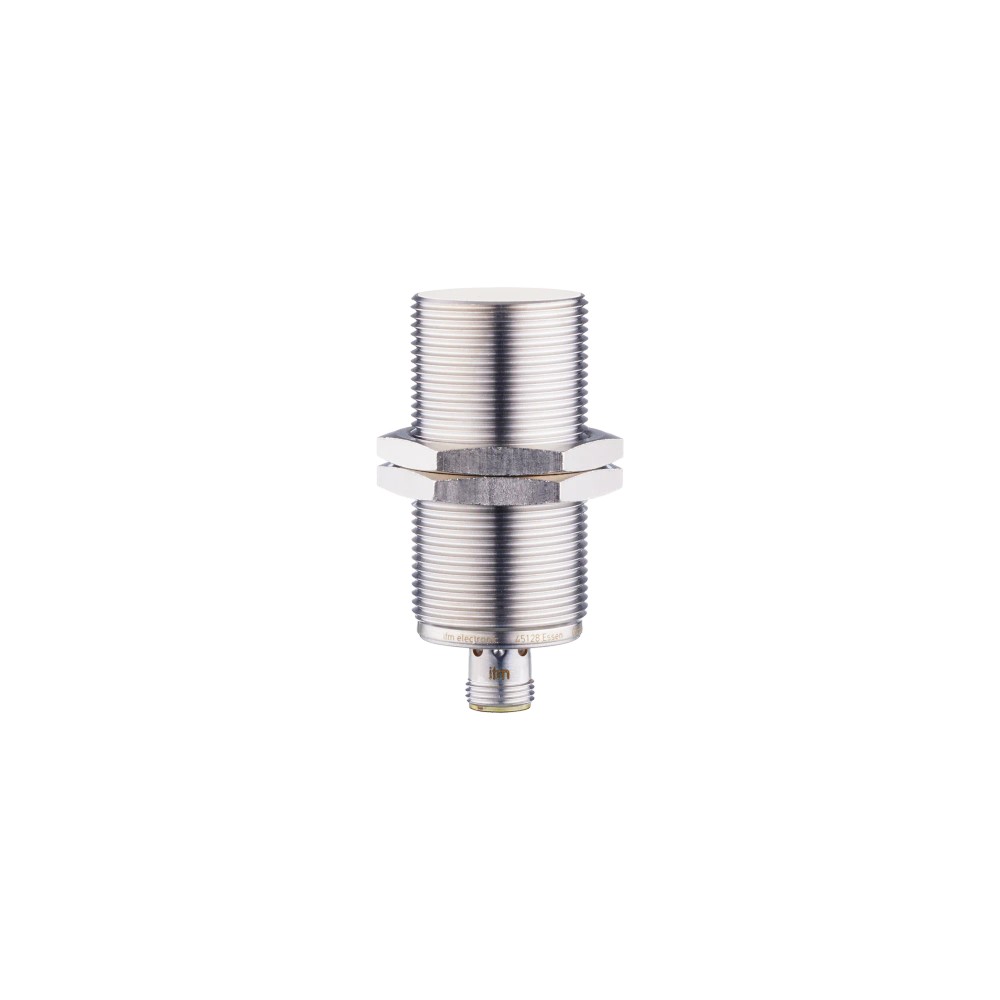

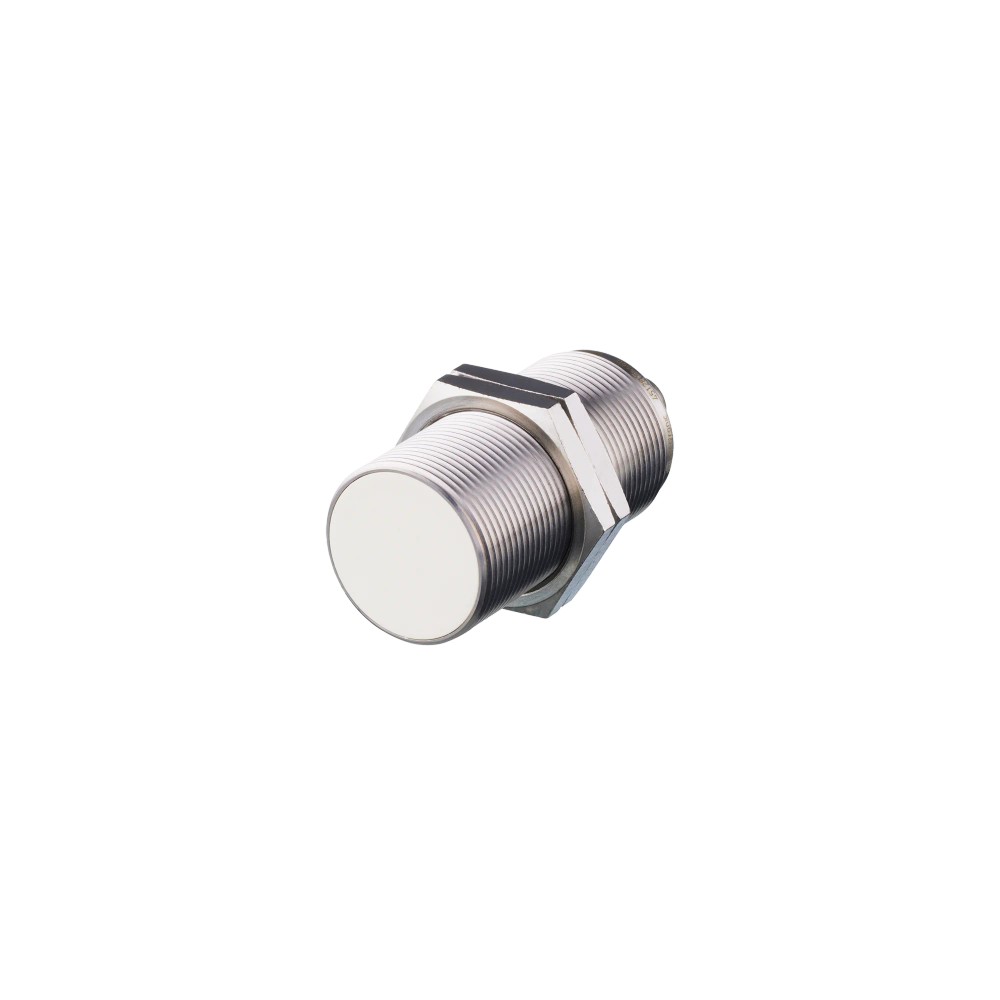

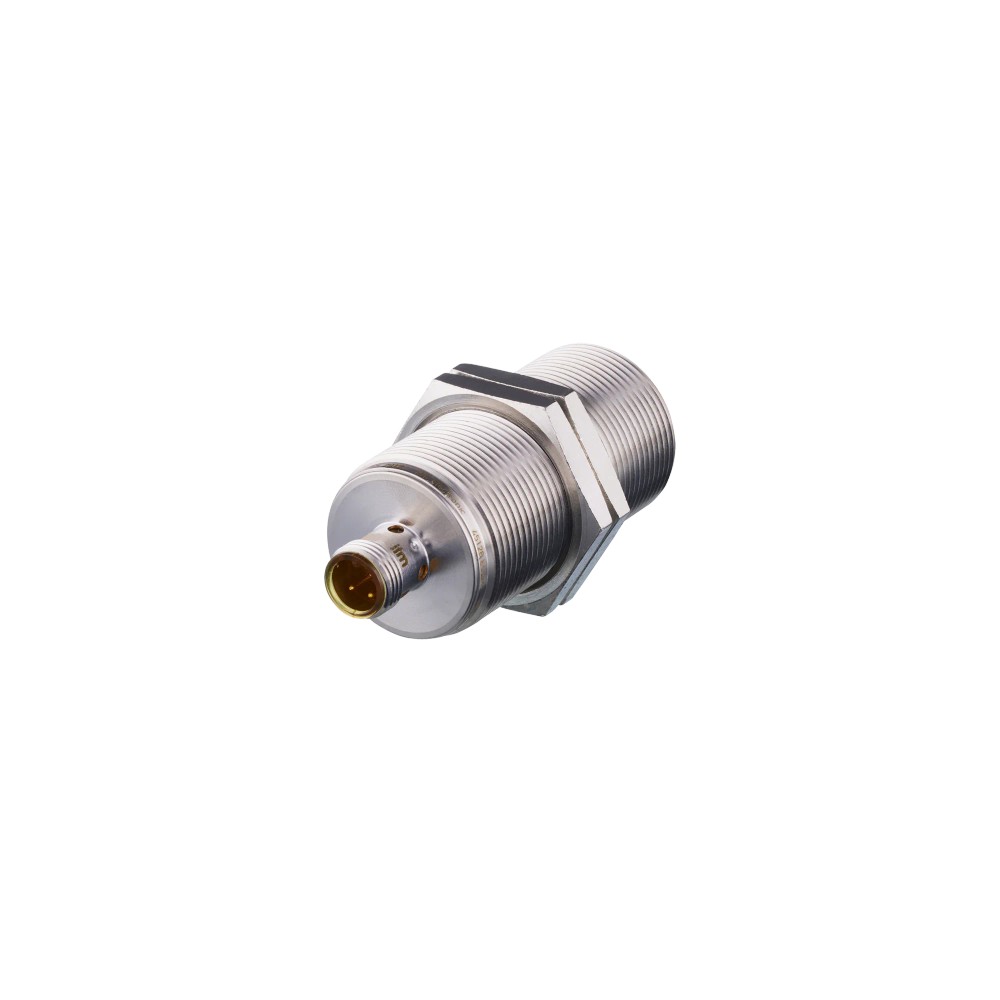

Imagem meramente ilustrativa

R$ 1.200,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5742
EAN: 4021179127271
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "II5742 IFM - Sensor Indutivo ifm Automação Industrial M30 PNP 15mm IP67"

Destaques do Produto

Alcance nominal

15 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem

Embutida, rosca M30 x 1,5

Conexão

M12, codificação A, 3 contatos

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5742, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP67

O ifm II5742 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de detecção de 15 mm e montagem embutida. Seu corpo roscado M30 x 1,5 tem conexão elétrica M12 e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	15 mm, montagem embutida
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos
Rosca e comprimento	M30 x 1,5; 70 mm
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação DC	250 Hz
Corrente máxima constante da saída	200 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, quando forem adequados o alcance nominal de 15 mm, a saída PNP normalmente aberta e a alimentação DC especificada.
Instalações que aceitem corpo roscado M30 x 1,5, montagem embutida e conexão elétrica M12 de 3 contatos.
Ambientes dentro da faixa de temperatura ambiente de -25...70 °C e que requeiram o grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecione para uma entrada de controle que exija saída NPN ou normalmente fechada: a ficha especifica saída PNP normalmente aberta.
Não use como solução de comunicação por protocolo: a ficha especifica saída de comutação, sem protocolo de comunicação informado.
Não dimensione para corrente constante de carga acima de 200 mA ou frequência de comutação acima de 250 Hz.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e automação industrial, para detecção indutiva de objetos metálicos.
Possibilidade de uso: detecção de peças metálicas em máquinas ou dispositivos de automação, desde que o alcance efetivo, o material do alvo e os limites elétricos sejam validados na aplicação. Os fatores de correção por material constam na ficha.
A instalação deve respeitar montagem embutida, temperatura ambiente de -25...70 °C e grau de proteção IP67. A temperatura Ta indicada para certificação UL é 0...40 °C.
Não é uma solução de medição contínua ou de comunicação por protocolo conforme os dados disponíveis; a ficha descreve uma saída de comutação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5742, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP67, verifique estes pontos:

Escolha o II5742 quando

A aplicação exigir detecção indutiva com alcance nominal de 15 mm, instalação embutida, corpo M30 x 1,5, saída PNP normalmente aberta e alimentação entre 10 e 30 V DC.

Busque outra configuração quando

A entrada do sistema exigir NPN ou contato normalmente fechado, a carga ultrapassar 200 mA de corrente constante, ou a aplicação requerer frequência de comutação superior a 250 Hz. Confirme também dimensões e conexão física antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação informada no cadastro técnico.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / part number	II5742	Identificadores do produto.
GTIN	4021179127271	Identificador comercial informado.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação informada.
Consumo de corrente	10 mA	Valor de consumo informado na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências de compatibilidade eletromagnética listados na ficha.

Saída e comutação
Tipo de saída	PNP	Tecnologia da saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado.
Corrente máxima constante da saída DC	200 mA	Limite constante informado para a saída.
Frequência de comutação DC	250 Hz	Frequência de comutação especificada.

Detecção e faixa de medição
Alcance de detecção	15 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e variação informados pelo fabricante.
Distância de trabalho	0...12,15 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material indicados na ficha; afetam a distância de detecção.

Conexões elétricas
Conector	Conector macho integrado M12	Tipo de conexão informado no anúncio.
Conexão elétrica detalhada	1 x M12; codificação A; 3 contatos dourados	Descrição da conexão elétrica fornecida na ficha.
Número de fios	3 fios	Informação do anúncio; verificar o esquema do fabricante para identificar os contatos.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de instalação e acoplamento do conector.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Temperatura UL Ta	0...40 °C	Faixa Ta indicada no dado de certificação UL.
Aprovação UL	A004	Número de aprovação informado.
Número do arquivo UL	E174191	Identificação do arquivo UL fornecida na ficha.
Enclosure type	Type 1	Classificação indicada no cadastro.

Dados mecânicos e montagem
Formato do corpo	Cilíndrico roscado	Forma construtiva do sensor.
Rosca	M30 x 1,5	Dimensão de montagem especificada.
Comprimento	70 mm	Comprimento informado no desenho/dados do produto.
Tipo de montagem	Embutido	Condição de montagem indicada.
Torque máximo de aperto	50 Nm	Limite máximo informado para o aperto.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT branco; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais especificados para os componentes listados.
Cor e face sensora	Prateado e branco; face sensora branca	Descrição visual do anúncio.
Peso	125 g	Peso informado no dataset do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído indicado na ficha.

Displays e indicadores
Display de status de chaveamento	4 LEDs amarelos	Indicadores de estado especificados.

Confiabilidade e conformidade
MTTF	1083 anos	Valor informado no dataset; não representa vida útil garantida.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP normalmente aberta; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conector macho M12 integrado, codificação A, 3 contatos. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet do fabricante antes de ligar, pois a ficha fornecida não detalha a correspondência dos pinos.

Processo Não possui conexão de processo de fluido informada. A montagem mecânica é por corpo cilíndrico roscado M30 x 1,5, para instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada	✓	A função de saída e a faixa de tensão correspondem às especificações do sensor; confirme a pinagem e os limites da entrada conectada.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha identifica a saída como PNP normalmente aberta.
Instalação mecânica que aceita rosca M30 x 1,5 e montagem embutida	✓	Essas são as características de montagem informadas para o produto.
Carga com corrente constante acima de 200 mA	✗	A corrente máxima constante especificada para a saída de comutação DC é 200 mA.
Aplicação que exige comunicação por protocolo industrial	✗	A ficha informa uma saída de comutação PNP, mas não especifica protocolo de comunicação.
Ambiente com temperatura fora de -25...70 °C	✗	A condição excede a faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5742, M30 x 1,5, PNP normalmente aberto, alcance de 15 mm, IP67

Confirme que a rosca M30 x 1,5, o espaço de instalação e a condição de montagem embutida correspondem ao desenho dimensional.
Verifique no datasheet a pinagem do conector M12 e a compatibilidade da entrada de controle com saída PNP normalmente aberta antes de energizar.
Desenergize o circuito durante a instalação e conexão elétrica.
Instale o sensor sem exceder o torque máximo de aperto informado de 50 Nm; use as porcas de fixação incluídas conforme o arranjo mecânico.
Posicione o alvo e valide a distância de comutação na aplicação, considerando o material e o fator de correção correspondente.
Após a ligação, energize o sistema e confirme a indicação de status e a comutação no controlador, respeitando os limites elétricos do sensor.

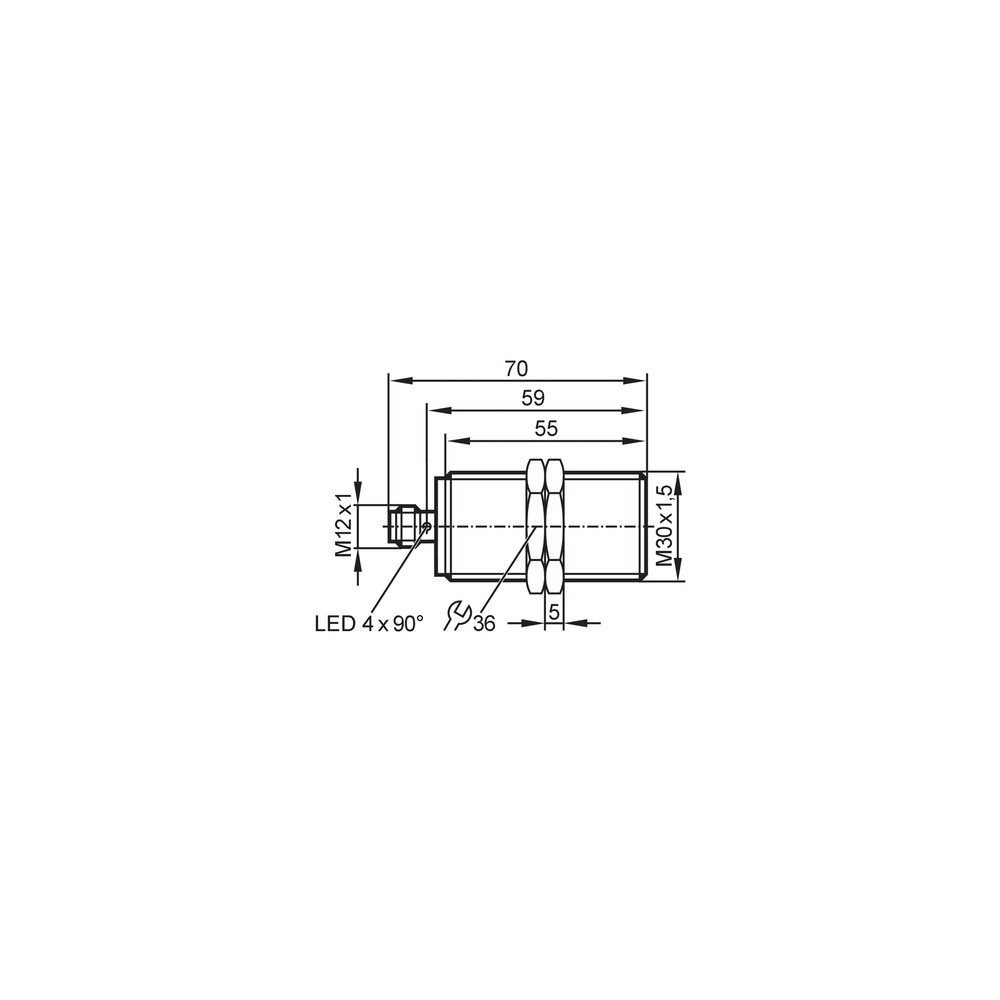

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incompatível com saída PNP, alvo além da distância de trabalho ou material com fator de correção inferior ao aço.	Meça a alimentação nos contatos conforme a pinagem oficial, confira a entrada conectada e avalie a distância e o material do alvo usando os dados do datasheet.
A entrada do controlador permanece ativa quando se esperava que estivesse inativa.	A saída é normalmente aberta e a lógica esperada pode ser diferente; também pode haver erro de ligação ou configuração da entrada.	Confirme a função PNP normalmente aberta do II5742, revise a pinagem e compare o estado observado com a lógica configurada no controlador.
Comutação instável ou distância efetiva menor que a esperada.	Material do alvo, distância de trabalho, montagem ou interferência mecânica podem afetar a detecção; os fatores de correção variam conforme o metal.	Verifique o material e a distância do alvo, consulte o fator de correção correspondente e confirme que a instalação segue a montagem embutida indicada.
A saída ou o sensor deixa de operar após a conexão da carga.	Possível sobrecarga, curto-circuito ou inversão de polaridade na instalação.	Desenergize o circuito, inspecione a ligação e a carga e confirme que a corrente constante não excede 200 mA e que a alimentação está dentro de 10...30 V DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II5742 em português (Datasheet) Desenho dimensional em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm II5742 e para que tipo de entrada ele serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado a aplicações industriais de detecção. A entrada do controlador deve aceitar esse tipo de saída e a alimentação especificada.

O que acompanha o sensor na embalagem?

A ficha informa 2 porcas de fixação. Não há outros acessórios listados no conteúdo fornecido.

Posso usar o II5742 com uma entrada NPN ou normalmente fechada?

Não como correspondência direta: a ficha especifica saída PNP normalmente aberta. Confirme o tipo exigido pela entrada antes da compra.

Ele serve para detectar alvos de qualquer metal a 15 mm?

A ficha lista fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre, portanto o alcance efetivo depende do material. Consulte esses fatores e valide a distância na aplicação; não considere 15 mm garantidos igualmente para todos os metais.

O sensor não aciona a entrada; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a pinagem M12 conforme o datasheet, a compatibilidade PNP da entrada e a distância/material do alvo.

A saída fica em um estado inesperado; pode ser defeito?

Antes de substituir, confirme que a entrada está configurada para interpretar uma saída normalmente aberta e revise a ligação e o estado do alvo. A função especificada é PNP normalmente aberta.

É melhor comprar este sensor ou procurar uma versão NPN?

Escolha o II5742 quando o circuito aceitar PNP normalmente aberta e os limites de tensão e corrente forem adequados. Se a entrada exigir NPN, selecione uma versão cuja ficha declare essa saída.

Este modelo serve no lugar de qualquer sensor indutivo M30?

Não é possível afirmar compatibilidade universal apenas pelo formato M30. Compare rosca, montagem, alcance, conexão M12, tipo de saída e limites elétricos com o sensor a substituir.

Como faço a instalação elétrica do conector M12?

Consulte a pinagem no datasheet do fabricante antes de conectar, pois a ficha fornecida não detalha a correspondência dos contatos. Faça a ligação com o circuito desenergizado e confirme a compatibilidade PNP da entrada.

O II5742 funciona com comunicação IO-Link?

A ficha disponível especifica saída de comutação PNP, mas não informa IO-Link nem outro protocolo. Não considere compatibilidade com protocolo sem confirmação na documentação oficial do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada conectada, conforme a configuração elétrica do circuito. (Ref.: tipo de saída PNP)

Normalmente aberta

Função de saída indicada como aberta no estado normal e comutada quando ocorre a condição de detecção prevista. (Ref.: função de saída normalmente aberta)

Alcance de detecção

Distância nominal especificada para a detecção; o material do alvo pode alterar a distância efetiva. (Ref.: alcance de detecção de 15 mm e fatores de correção)

Montagem embutida

Forma de instalação indicada para o sensor, que deve ser respeitada no arranjo mecânico. (Ref.: tipo de montagem embutido)

IP67

Grau de proteção informado para o invólucro; a condição final depende da instalação e do acoplamento correto das conexões. (Ref.: grau de proteção IP67)
