Sensor Indutivo IFM II5733 M30 15mm PNP/NPN

Pré-visualizar: II5733 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67

II5733 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67

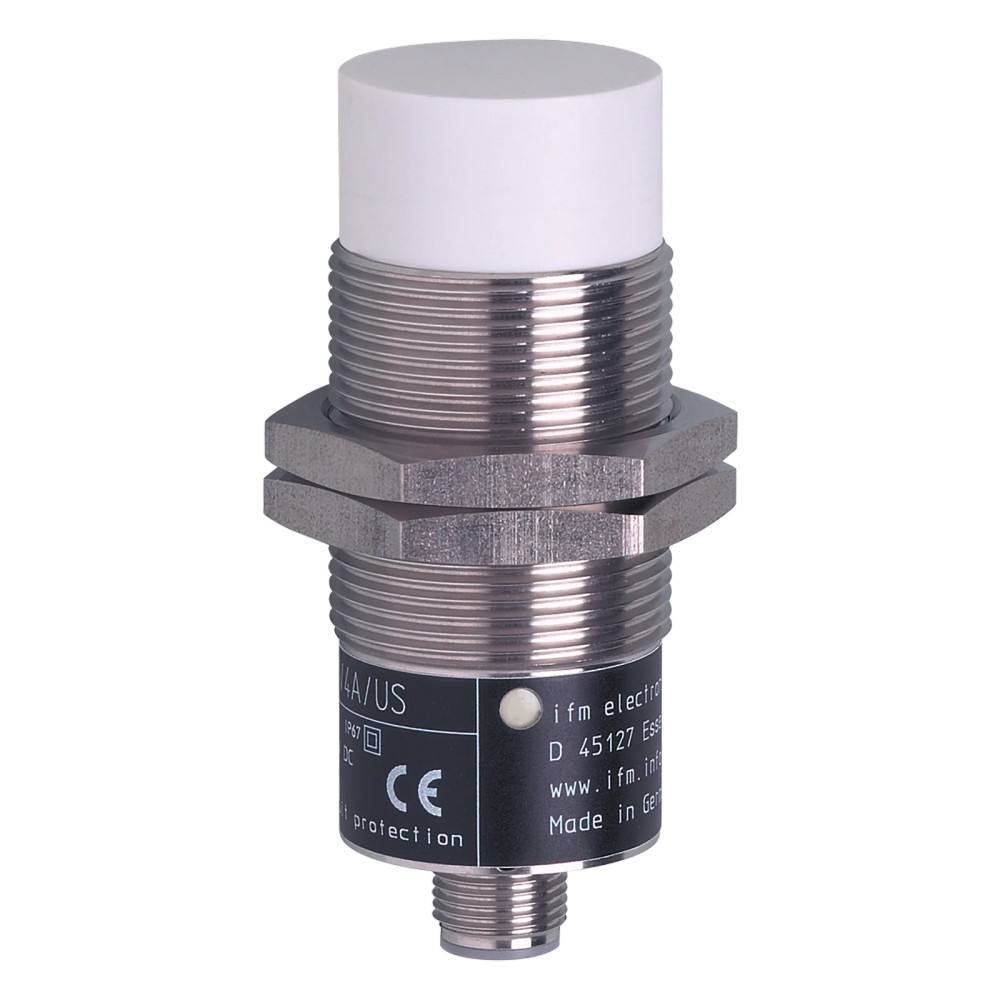

Imagem meramente ilustrativa

R$ 840,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5733
EAN: 4021179127189
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "II5733 IFM - Sensor Indutivo IFM Automação Industrial M30 15mm PNP/NPN IP67"

Destaques do Produto

Alcance nominal

15 mm

Montagem

Não embutida

Tipo de saída

PNP/NPN selecionável

Conexão

M12

Alimentação

10...55 V DC

Ambiente

-25...80 °C; IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5733, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67

O IFM II5733 é um sensor indutivo para detecção em aplicações industriais e de automação. Possui rosca M30 x 1,5, alcance de detecção nominal de 15 mm e saída PNP/NPN selecionável. Sua conexão elétrica é M12 e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo	II5733
Rosca e dimensões	M30 x 1,5; comprimento de 78 mm
Alcance de detecção	15 mm; montagem não embutida
Saída	PNP/NPN selecionável
Conexão elétrica	M12
Grau de proteção	IP67
Tensão de operação	10...55 V DC
Temperatura ambiente	-25...80 °C
Frequência de comutação	200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram detecção indutiva, montagem não embutida e alcance nominal de 15 mm.
Instalações com alimentação DC dentro da faixa de 10...55 V, saída PNP ou NPN selecionada conforme a entrada do sistema e conexão M12 compatível.
Aplicações cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram o grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir montagem embutida: a ficha especifica montagem não embutida.
Não selecionar se a tensão disponível estiver fora da faixa de 10...55 V DC ou se a temperatura ambiente exceder -25...80 °C.
Não presumir compatibilidade com qualquer entrada de CLP ou conector apenas pela conexão M12; confirmar pinagem e requisitos elétricos no datasheet.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em sistemas industriais e de automação; verificar no projeto o material do alvo e os fatores de correção listados na ficha.
Possibilidade de uso: monitoramento de presença ou posição de peças em uma linha automatizada, desde que a distância de trabalho, a montagem não embutida e a interface PNP/NPN atendam ao projeto. Essa aplicação é uma possibilidade inferida, não um uso específico declarado pelo fabricante.
Operação sujeita à faixa de temperatura ambiente de -25...80 °C, à alimentação de 10...55 V DC e à frequência de comutação de 200 Hz especificadas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5733, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67, verifique estes pontos:

Escolha o II5733 quando

A aplicação exigir sensor indutivo não embutido, alcance nominal de 15 mm, saída selecionável PNP/NPN, alimentação DC de 10...55 V e montagem roscada M30 x 1,5.

Considere outro modelo ou configuração quando

A aplicação exigir montagem embutida, alcance diferente, alimentação fora da faixa especificada ou temperatura ambiente fora de -25...80 °C. Verifique também a pinagem e a lógica elétrica exigidas pelo controlador antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha.
Modelo / SKU / Part Number	II5733	Identificação do produto.
GTIN	4021179127189	Código de identificação comercial.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada no cadastro técnico.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10...55 V DC	Faixa de operação informada.
Classe de proteção	II	Classe elétrica indicada no cadastro técnico.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada na ficha.
Proteção contra curto-circuitos	Sim	Proteção por impulso, conforme cadastro técnico.

Saídas e comutação
Função elétrica / saída de comutação	PNP/NPN	Tipo de saída selecionável indicado na ficha.
Função de saída	Abertura / fechamento, selecionável	Função de saída indicada no cadastro.
Corrente máxima constante da saída DC	400 mA	Limite máximo informado para a saída de comutação DC.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Corrente residual máxima	0,8 mA	Valor máximo informado na ficha.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	200 Hz	Frequência especificada para comutação DC.
Versão da proteção contra curto-circuito	Por impulso	Tipo de proteção indicado no cadastro técnico.

Faixa de detecção e desvios
Alcance de detecção	15 mm	Alcance informado; montagem não embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância indicados na ficha.
Distância de trabalho	0...12,1 mm	Faixa de trabalho informada.
Histerese	3...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fatores de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de correção por material informados na ficha.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração de conexão indicada no cadastro técnico.
Conexão	M12	Informação do anúncio; confirmar pinagem no datasheet.
Número de fios	2 fios	Informação do anúncio; verificar o esquema de ligação do fabricante para a instalação.
Protocolo de comunicação	Não especificado	A ficha disponível informa saída de comutação, sem protocolo digital.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa ambiente informada para o produto.
Grau de proteção	IP67	Grau de proteção declarado na ficha.
EMC	EN 60947-5-2; EN 55011 classe B	Normas indicadas no cadastro técnico.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	78 mm	Comprimento indicado nas dimensões do produto.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Material do invólucro	Aço inoxidável 1.4571 (316Ti)	Material indicado no cadastro técnico.
Material da face ativa	PBT	Material indicado no cadastro técnico.
Peso	150,5 g	Peso informado no dataset do produto.
Acessórios incluídos	2 porcas de fixação	Material incluído indicado na ficha.

Displays e características especiais
Display	1 LED vermelho de status de chaveamento	Indicador de estado especificado no cadastro técnico.
Contatos	Banhados a ouro	Característica especial declarada no cadastro do produto.
MTTF	1835 anos	Valor informado no dataset; consultar documentação técnica para as condições de referência.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de um sensor com saída de comutação.

Conexões

Elétrica Conexão M12. A ficha informa saída PNP/NPN selecionável e tensão de operação de 10...55 V DC. Confirmar pinagem e configuração elétrica no datasheet antes da ligação; a compatibilidade elétrica depende também da entrada do dispositivo conectado.

Processo Invólucro roscado M30 x 1,5; montagem não embutida. A ficha não especifica uma conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN, selecionada conforme a aplicação, e alimentação dentro de 10...55 V DC.	✓	A ficha especifica saída PNP/NPN selecionável e alimentação DC de 10...55 V; confirme a pinagem no datasheet.
Instalação mecânica em alojamento roscado M30 x 1,5 com espaço para montagem não embutida.	✓	A rosca e o tipo de montagem correspondem às especificações do II5733.
Sistema que exige montagem embutida.	✗	A ficha identifica o sensor como não embutido.
Aplicação com temperatura ambiente fora de -25...80 °C ou tensão fora de 10...55 V DC.	✗	Essas condições estão fora dos limites informados para operação.
Rede que exige protocolo digital de comunicação.	✗	A ficha não informa protocolo digital; especifica saída de comutação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5733, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, IP67

Confirme o modelo II5733 e valide as dimensões M30 x 1,5 e o espaço necessário para o comprimento de 78 mm.
Confira que a aplicação permite montagem não embutida e que o alcance requerido é compatível com os dados de detecção do datasheet.
Verifique a tensão de alimentação DC e a compatibilidade da entrada do controlador com a saída PNP ou NPN selecionada.
Consulte o datasheet do fabricante para identificar a pinagem do conector M12 e realizar a ligação conforme o sistema; não deduza a pinagem apenas pelo tipo de conector.
Instale o sensor mecanicamente com as porcas de fixação incluídas, respeitando a configuração de montagem prevista no projeto.
Após a energização, verifique o indicador LED de status de chaveamento e confirme a detecção no controlador nas condições reais de operação.

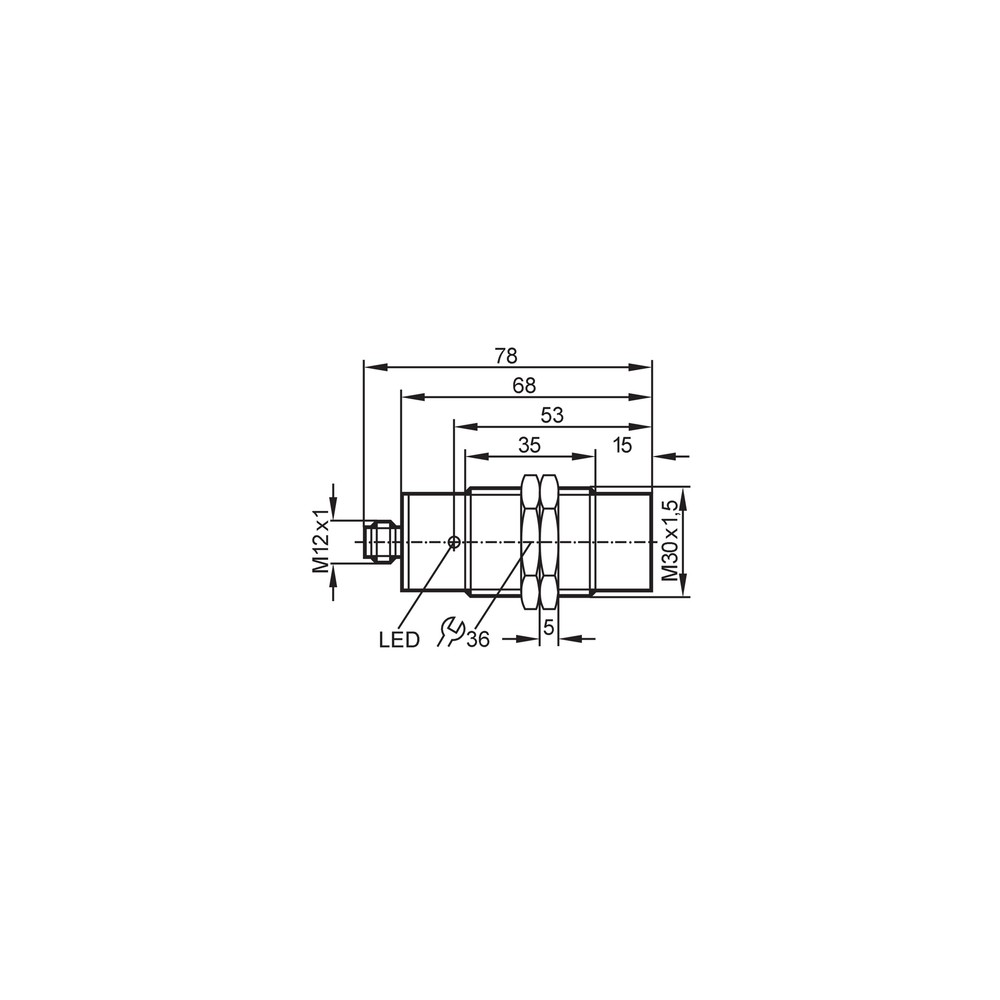

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a aproximação do alvo.	Alimentação fora da faixa especificada, ligação incompatível com a entrada ou distância de detecção inadequada.	Meça a alimentação DC, confira a pinagem no datasheet e verifique a distância e o material do alvo em relação aos dados de detecção.
O sensor comuta, mas o controlador não reconhece o estado.	Saída PNP/NPN selecionada de forma incompatível com a entrada do controlador ou ligação incorreta.	Confirme o tipo de entrada do controlador, a configuração de saída e a pinagem M12 no datasheet.
A detecção ocorre em distância menor que a esperada.	Montagem, distância de trabalho ou material do alvo influenciando o alcance; a ficha informa fatores de correção por material.	Compare a distância real com o datasheet, confirme que a montagem é não embutida e consulte o fator de correção correspondente ao material.
O estado de comutação é instável ou não corresponde à condição esperada.	Condição de instalação ou ligação fora das especificações, ou operação fora da faixa ambiental informada.	Verifique alimentação, ligações, temperatura ambiente e posição do sensor; observe o LED de status e compare o comportamento com a faixa de operação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM II5733 em português (Datasheet) Desenho em escala do IFM II5733 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5733 e para que serve?

É um sensor indutivo destinado a aplicações industriais e de automação. A ficha especifica montagem não embutida, alcance de detecção de 15 mm e saída PNP/NPN selecionável.

Ele funciona com entrada PNP ou NPN de um CLP?

A saída é PNP/NPN selecionável. A compatibilidade depende da configuração da saída, da entrada do CLP e da pinagem; confirme esses dados no datasheet antes de conectar.

O que acompanha o produto?

A ficha lista duas porcas de fixação como material incluído. Não há indicação de cabo ou fonte de alimentação incluídos.

Posso instalar o II5733 embutido em uma superfície metálica?

A ficha classifica o II5733 como não embutido. Portanto, não corresponde a uma instalação que exija montagem embutida.

Ele pode operar com alimentação AC ou fora da faixa de temperatura informada?

A ficha especifica alimentação DC de 10...55 V e temperatura ambiente de -25...80 °C. Não há suporte informado para alimentação AC ou operação fora desses limites.

O sensor não detecta o alvo: o que devo verificar antes de trocar?

Verifique a alimentação, a pinagem e a distância de instalação. Confira também o material do alvo e os fatores de correção indicados na ficha.

O LED acende, mas o CLP não muda de estado. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP/NPN selecionada e a entrada do CLP. Confirme o tipo de entrada, a ligação e a pinagem no datasheet.

Como escolher entre o II5733 e outro sensor indutivo?

Escolha o II5733 se a aplicação atender à montagem não embutida, rosca M30 x 1,5, alcance nominal de 15 mm e faixa elétrica e ambiental especificada. Se precisar de montagem embutida ou de outros limites, compare esses requisitos com a ficha de outro modelo.

Que cuidados devo tomar ao instalar o conector M12?

Confirme a pinagem e a configuração PNP/NPN no datasheet antes de energizar. A ficha informa conector M12, mas não fornece um desenho de pinagem separado.

A embalagem inclui um cabo de conexão?

A lista de material incluído informa duas porcas de fixação, mas não relaciona cabo. Consulte o fornecedor ou a documentação do fabricante para confirmar itens adicionais.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado como indutivo na ficha do produto. (Ref.: tipo de produto: sensor indutivo)

PNP/NPN

Tipos de saída de comutação selecionáveis indicados para o sensor; a seleção deve corresponder à entrada do sistema conectado. (Ref.: função elétrica: PNP/NPN)

Montagem não embutida

Configuração de instalação especificada para o sensor, que deve ser considerada no alojamento mecânico. (Ref.: tipo de montagem: não embutido)

Grau de proteção IP67

Classificação de proteção declarada para o invólucro do produto. (Ref.: grau de proteção: IP67)

Símbolo usado na ficha para a distância real de comutação; a histerese e a variação do ponto de comutação são expressas em relação a esse valor. (Ref.: distância real de comutação Sr: 15 ± 10 % mm)
