Sensor Indutivo IFM II5697 M30 10mm PNP/NPN

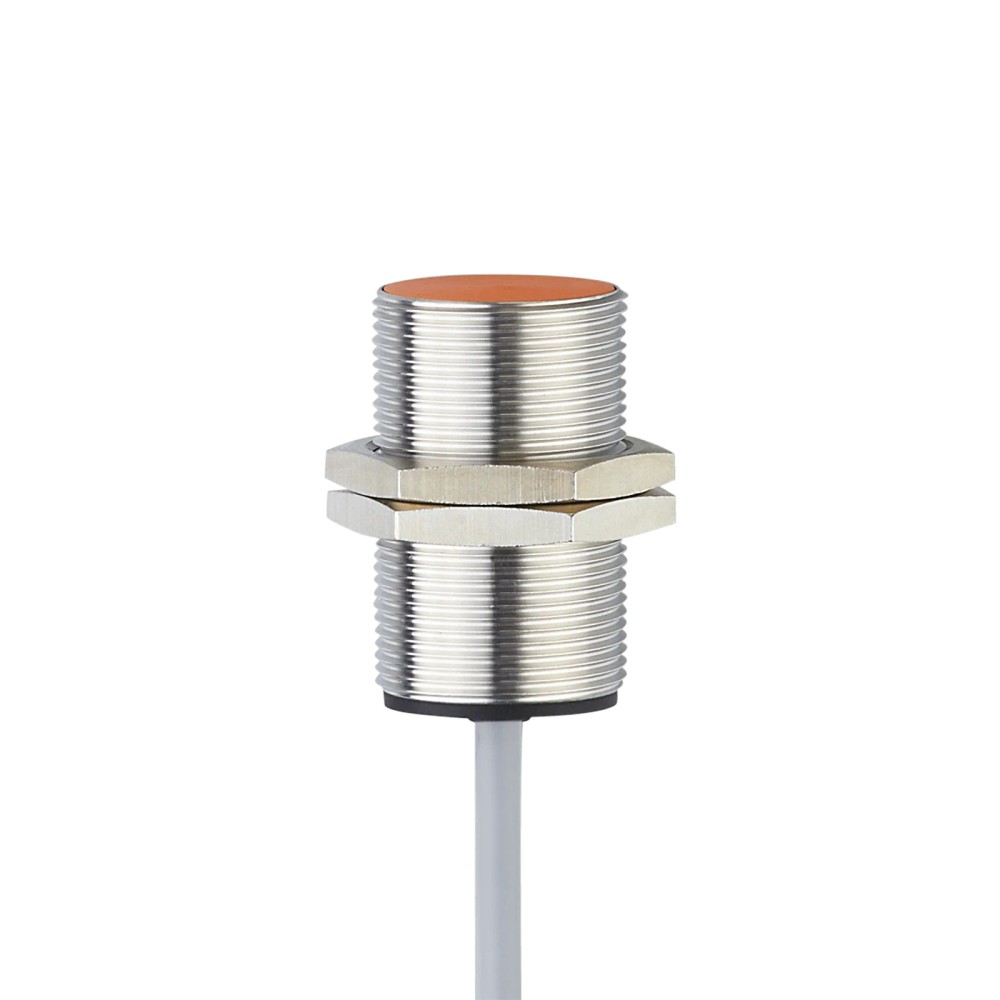

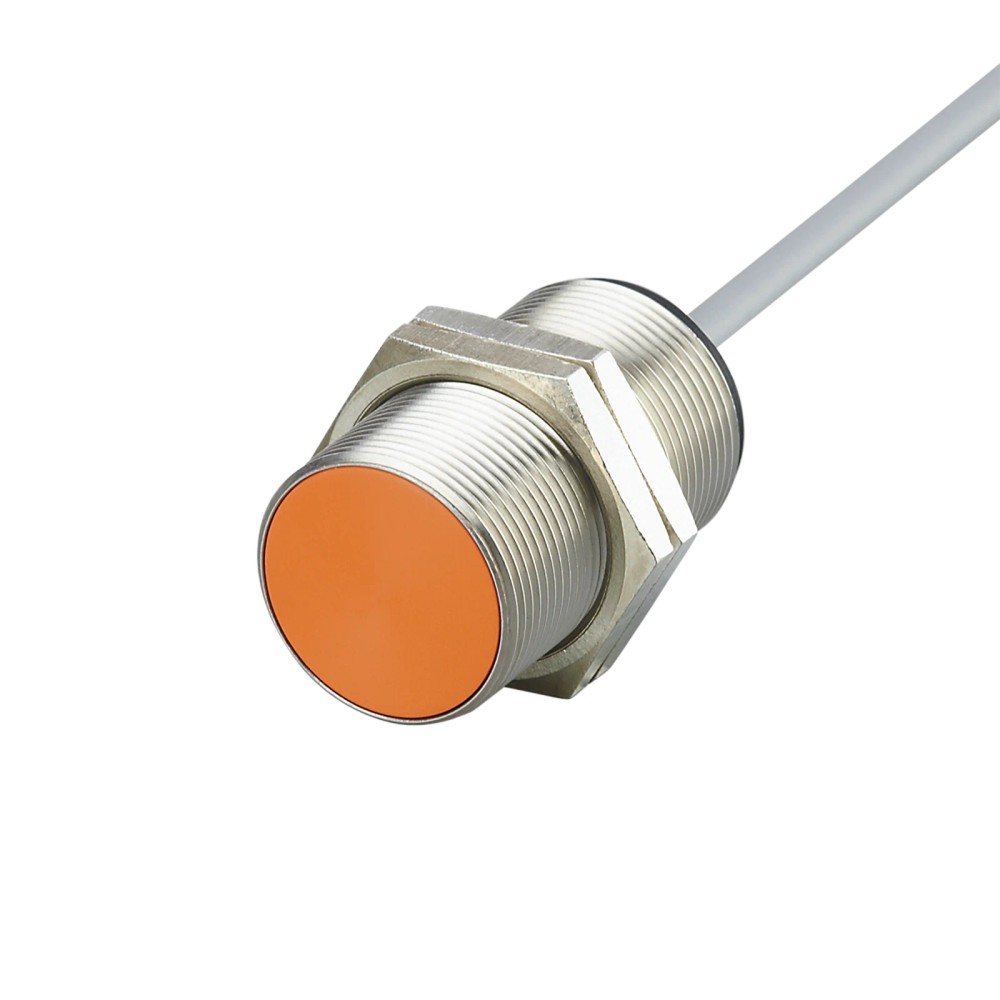

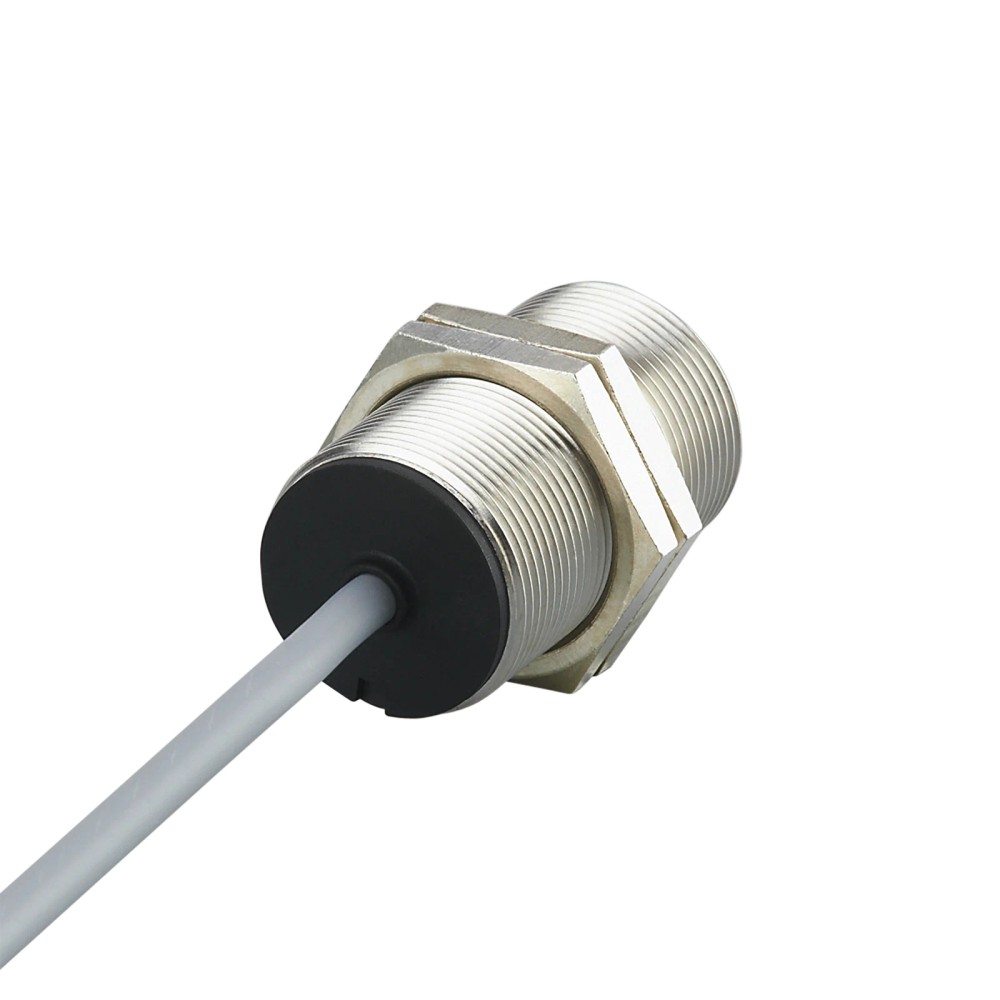

Pré-visualizar: II5697 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m

II5697 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m

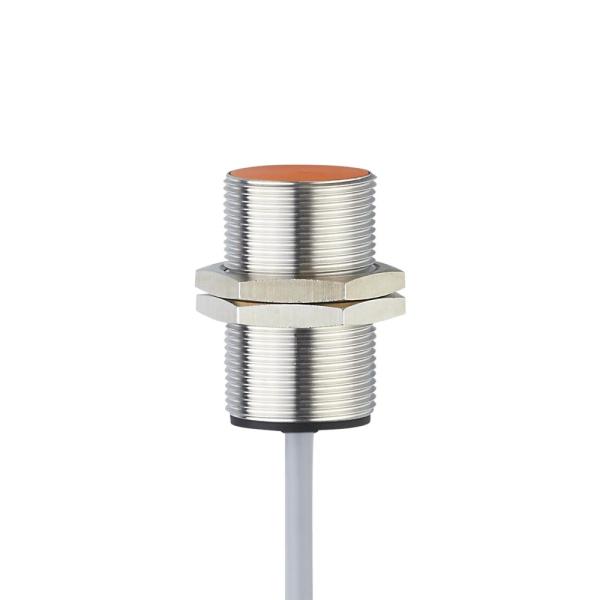

Imagem meramente ilustrativa

R$ 846,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5697
EAN: 4021179126823
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "II5697 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m"

Destaques do Produto

Rosca

M30

Alcance

10 mm

Saída

PNP/NPN

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm II5697 M30 10mm PNP/NPN 2m

O sensor indutivo II5697 da ifm foi desenvolvido para a detecção confiável de objetos metálicos em processos industriais. Equipado com rosca M30 e alcance de 10 mm, oferece versatilidade através de sua saída configurável PNP/NPN. O dispositivo é fornecido com um cabo fixo de 2 metros e possui grau de proteção IP67, adequado para ambientes com presença de umidade e poeira.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	II5697
Alcance	10 mm
Invólucro	M30 x 1.5
Saída	PNP/NPN
Proteção	IP67
Montagem	Embutido
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial padrão
Montagem embutida em estruturas metálicas
Aplicações que exigem grau de proteção IP67

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas superiores a 80°C
Detecção de materiais não ferrosos em ambientes onde a precisão absoluta é crítica sem compensação de fator
Uso em locais que exijam desconexão rápida (uso de cabos fixos)

APLICAÇÕES E USO

Controle de posição em linhas de montagem automatizadas.
Detecção de fim de curso em cilindros e atuadores.
Monitoramento de presença de componentes em esteiras transportadoras.
Indústria automotiva e de manufatura pesada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm II5697 M30 10mm PNP/NPN 2m, verifique estes pontos:

Quando utilizar este sensor

Utilize o II5697 em aplicações que demandem um sensor robusto M30, com alcance de 10mm e onde a fiação fixa (cabo de 2m) seja preferível ou aceitável para a arquitetura da máquina.

Quando buscar alternativas

Busque alternativas se a sua aplicação exigir conector M12 para manutenção rápida, se necessitar de alcance superior a 10mm ou se o ambiente possuir restrições químicas que exijam cabos especiais (ex: PUR para óleo).

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Alcance de detecção	10 mm	Distância nominal de detecção para material padrão
Frequência de comutação	460 Hz	Limite de velocidade de operação

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de tensão admissível
Saída de comutação	PNP/NPN	Configuração elétrica da saída
Corrente de saída máx.	150 mA	Limite de carga da saída DC

Dados Mecânicos
Invólucro	M30 x 1,5	Dimensão da rosca
Material invólucro	Latão niquelado	Material externo
Material face ativa	PBT	Material da face de detecção

COMPATIBILIDADE

Comunicação

• Saída digital padrão

Conexões

Elétrica Cabo de 2m, PVC

Processo Rosca M30 x 1.5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de aço (Fe)	✓	Fator de correção 1 (alvo padrão).
Montagem embutida em metal	✓	Design do sensor compatível com instalação embutida.
Ambiente com respingos de óleo	✓	Invólucro em latão niquelado e vedação IP67.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm II5697 M30 10mm PNP/NPN 2m

Verifique se a tensão de alimentação está entre 10 e 36 V DC.
Escolha o local de instalação garantindo a distância livre ao redor da face ativa para montagem embutida.
Rosqueie o sensor manualmente e ajuste a posição final utilizando as porcas de fixação.
Evite aplicar força excessiva no corpo do sensor durante o aperto das porcas.
Conecte os condutores do cabo seguindo o diagrama elétrico oficial.
Verifique o acendimento do LED amarelo indicativo de status ao aproximar um objeto metálico.

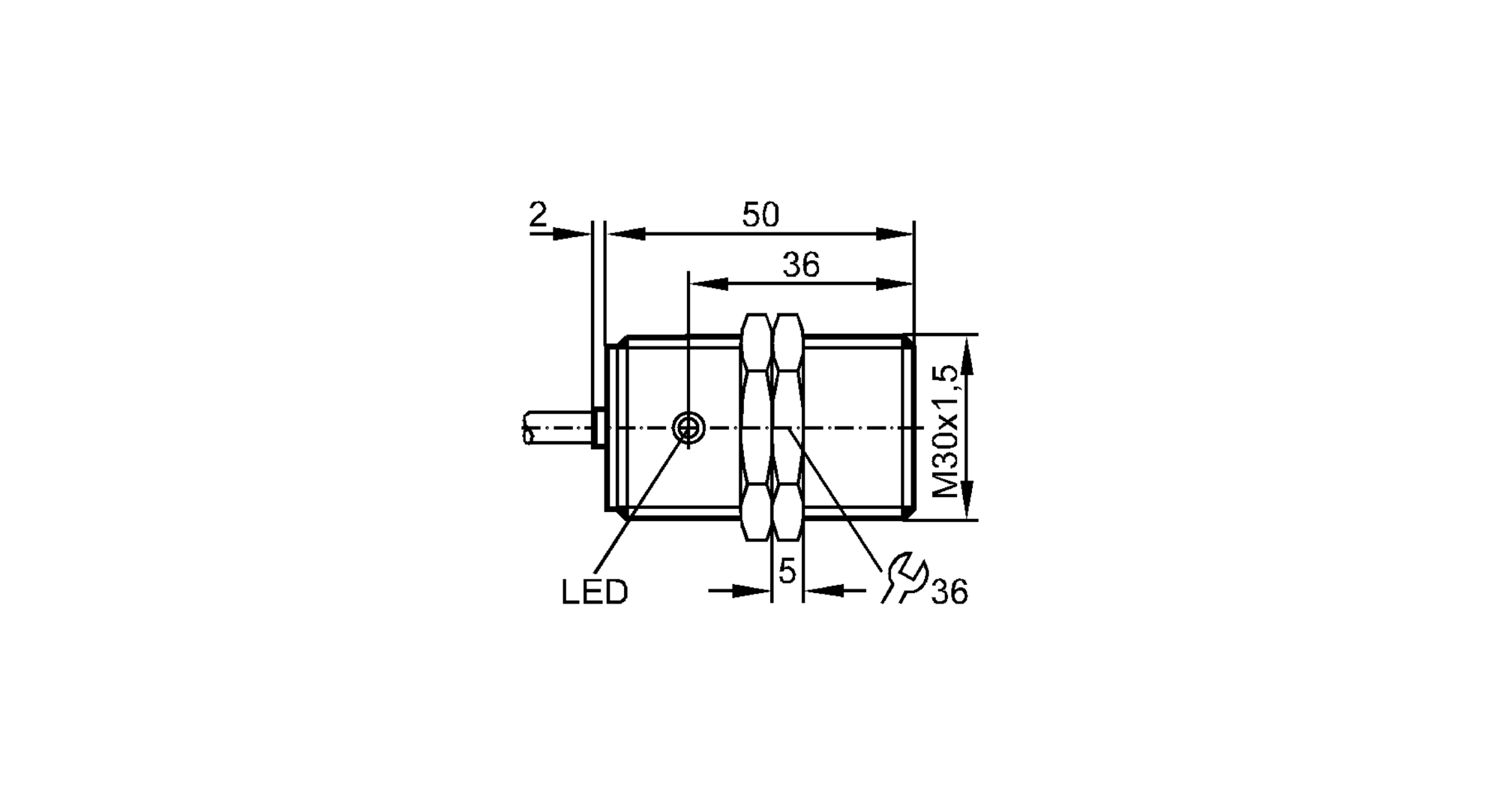

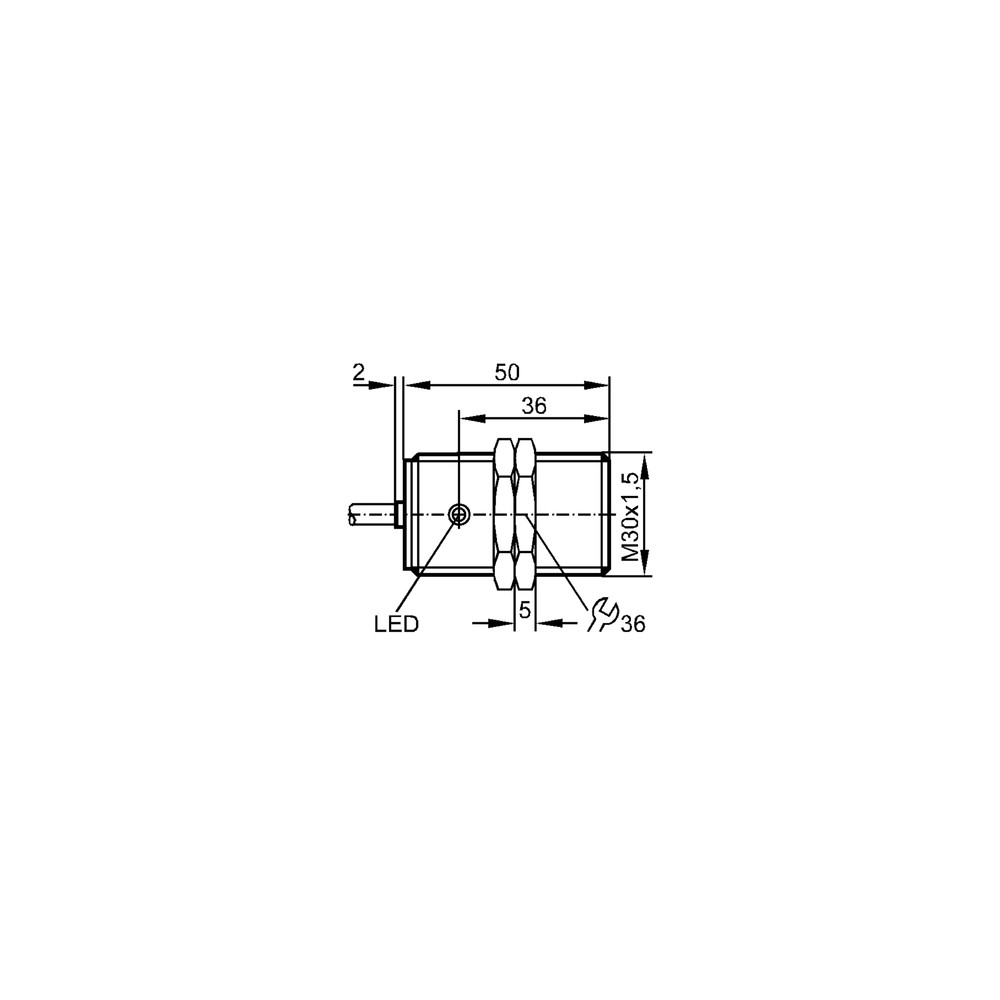

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status desligado	Alimentação fora da faixa nominal	Medir tensão nos terminais do cabo conforme datasheet.
Saída não comuta	Obstrução ou curto-circuito na carga	Verificar corrente da carga e se há curto na saída.
Comutação aleatória sem presença de objeto	Interferência eletromagnética (EMI)	Revisar blindagem do cabo e aterramento do sistema.
Redução drástica no alcance de detecção	Face ativa danificada ou suja	Inspecionar visualmente a face ativa quanto a detritos metálicos ou danos físicos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo ifm II5697 e qual sua principal função?

O sensor II5697 é um sensor indutivo com invólucro M30, alcance de 10 mm e saída PNP/NPN, projetado para detecção de objetos metálicos.

O que vem incluso na embalagem do produto?

O produto acompanha duas porcas de fixação e possui um cabo de 2 metros integrado para conexão elétrica.

Este sensor pode detectar objetos de plástico ou madeira?

Este sensor é projetado especificamente para detecção de metais e não funcionará para detectar materiais não metálicos como plásticos, madeira ou líquidos sem base metálica.

É possível desconectar o cabo do sensor para facilitar a troca?

Não, este modelo possui cabo fixo. Para aplicações que exigem troca rápida de sensor, procure modelos com conector M12 integrado.

Como identificar se o sensor parou de funcionar?

O sintoma mais comum é a falta de indicação do LED ou a ausência de sinal de saída, o que geralmente indica falta de alimentação ou rompimento de fio.

O que devo checar antes de concluir que o sensor está com defeito?

Verifique primeiramente a tensão de alimentação (10-36 DC V) e se há continuidade no cabo de 2 metros antes de substituir a unidade.

Este modelo é compatível com entradas PNP e NPN?

Este sensor possui uma saída comutável PNP/NPN, permitindo que ele seja configurado conforme a necessidade do seu CLP, diferentemente de modelos de saída única fixa.

Devo escolher este sensor para montagem embutida ou não embutida?

Este sensor é de montagem embutida, sendo ideal para espaços reduzidos onde a face ativa do sensor deve ficar nivelada com a superfície de instalação.

Existem cuidados especiais na montagem mecânica?

Sim, a instalação deve garantir que a face ativa esteja livre de obstruções metálicas não intencionais e que o torque das porcas não danifique a rosca M30.

Como funciona a origem e procedência deste sensor?

O faturamento e a responsabilidade técnica são realizados pela IFM ELECTRONIC LTDA, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

PNP/NPN

Referente à saída de comutação que pode ser configurada, permitindo compatibilidade com lógica positiva ou negativa do controlador (Ref.: Saída de comutação).

IP67

Grau de proteção que garante estanqueidade contra poeira e imersão temporária em água (Ref.: Grau de proteção).

Montagem Embutida

Tipo de montagem onde o sensor pode ser inserido no metal sem interferir na detecção, desde que respeitadas as zonas livres (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto (Ref.: 3...15 % de Sr).

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente (Ref.: 2642 anos).
