Sensor Indutivo IFM II5689 M30 PNP 10mm

Pré-visualizar: II5689 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 10mm

II5689 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 10mm

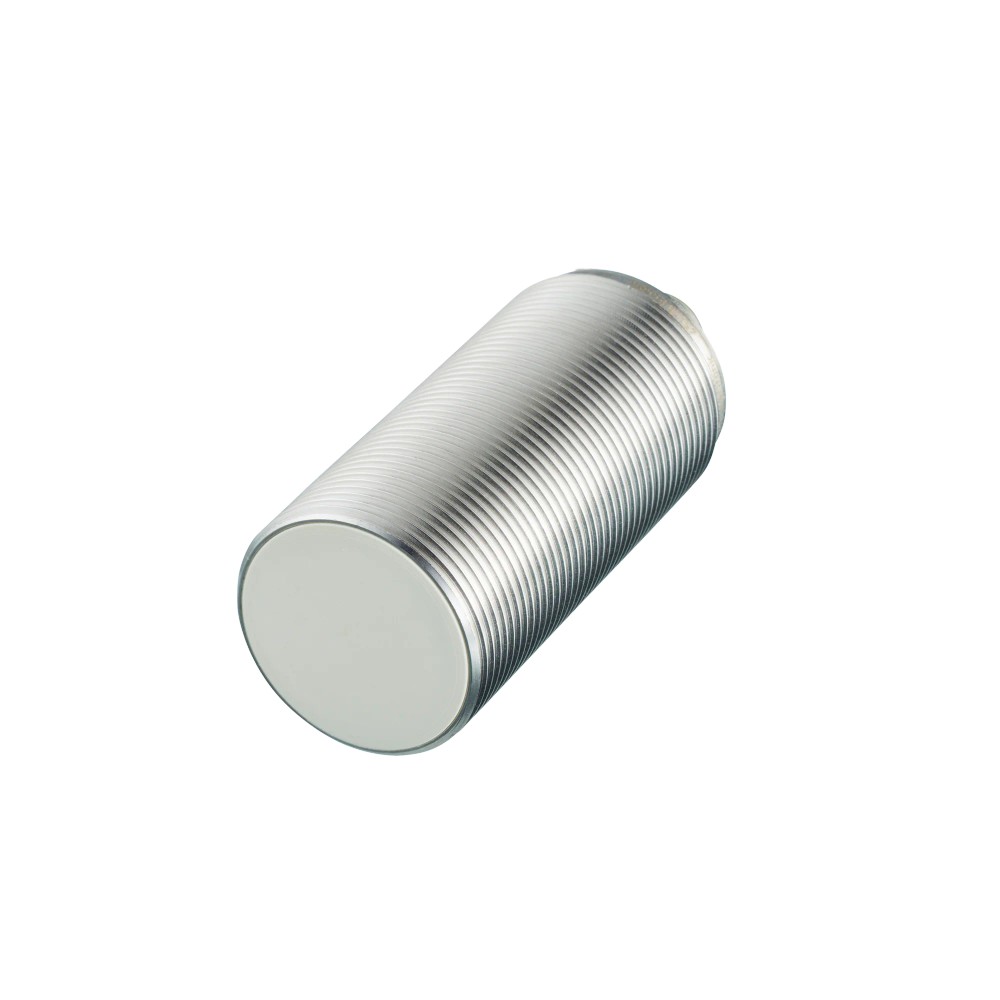

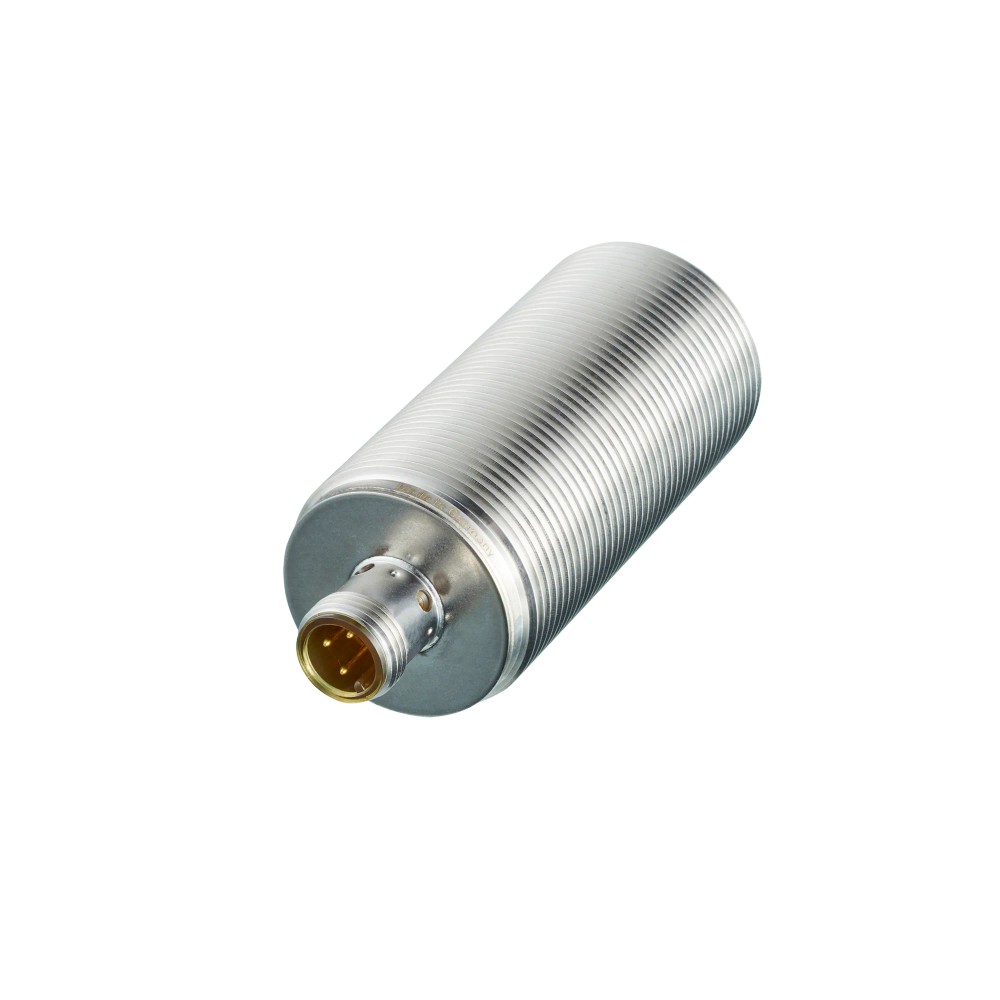

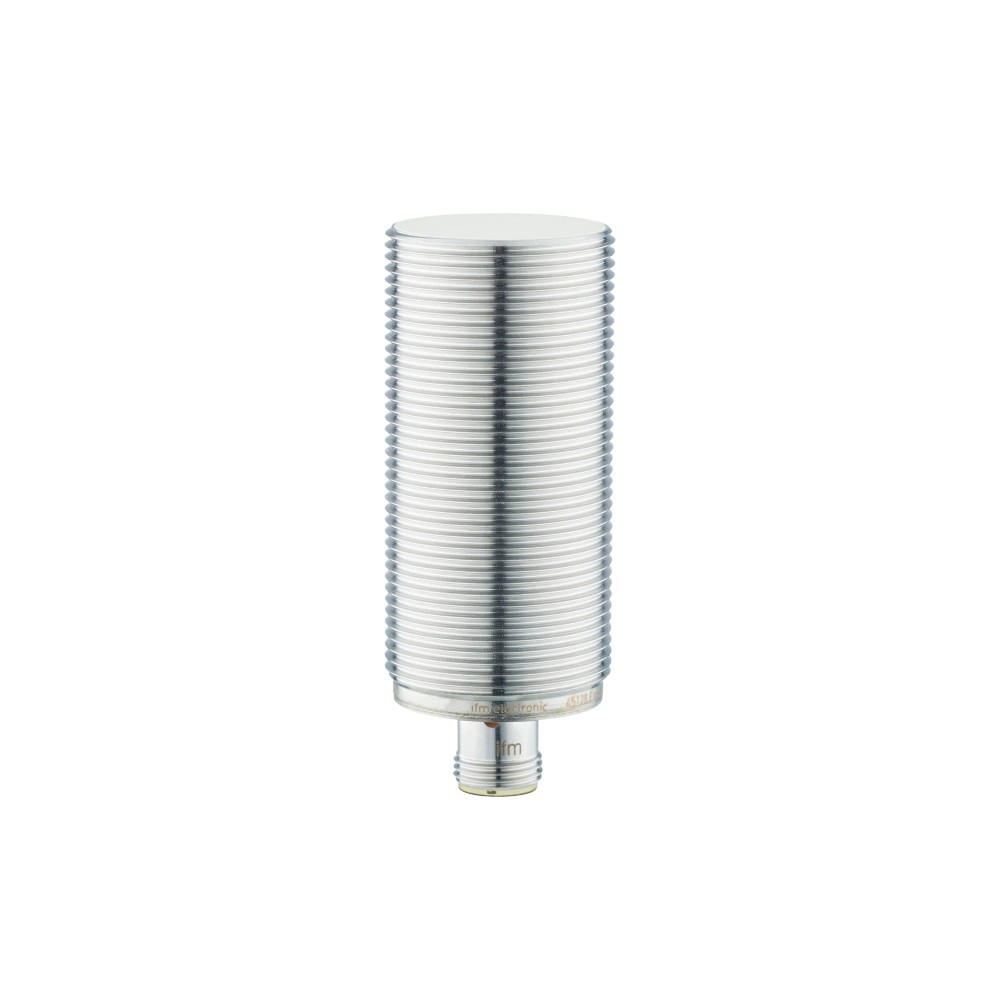

Imagem meramente ilustrativa

R$ 777,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5689
EAN: 4021179126748
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30 x...mais

Fechar menu

Saiba mais sobre: "II5689 IFM - Sensor Indutivo ifm Áreas Higiênicas M30 PNP 10mm"

Destaques do Produto

Tipo de Rosca

M30 x 1,5

Distância de detecção

10 mm

Saída Elétrica

PNP

Conexão

M12

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5689 - M30, PNP, 10mm

O sensor indutivo II5689 é um componente robusto de 3 fios com rosca M30, projetado para detectar objetos metálicos em aplicações industriais higiênicas. Com alcance de 10 mm e montagem embutida, oferece alta confiabilidade em processos de limpeza periódicos. Destaca-se por sua saída PNP e construção em aço inoxidável 1.4404 com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	II5689
Material	Aço Inoxidável 316L
Alcance	10 mm
Tensão	10...30 V DC
Saída	PNP / Normalmente Aberto
Proteção	IP 67
Conexão	M12
Montagem	Embutida
Frequência	250 Hz
Peso	114.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas da indústria alimentícia e de bebidas.
Processos industriais com limpeza periódica (washdown).
Ambientes com necessidade de resistência a corrosão (aço inox 1.4404).

⚠ Considere outro se precisa de:

Instalação em ambientes com produtos químicos incompatíveis com PBT.
Montagem em locais com vibração mecânica acima das especificações de torque de 80 Nm.
Aplicações que requeiram distância de comutação superior a 10 mm.

APLICAÇÕES E USO

Detecção de presença em linhas de envase alimentício.
Monitoramento de posição em máquinas de processamento de bebidas.
Ambientes industriais que passam por lavagem (washdown) frequente.
Automação de máquinas com necessidade de resistência a corrosão extrema.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5689 - M30, PNP, 10mm, verifique estes pontos:

Quando escolher este sensor

Ideal para ambientes que exigem conformidade sanitária, onde o sensor é exposto a limpeza direta (washdown) e onde a durabilidade do aço inox 316L é necessária.

Quando buscar alternativas

Se a aplicação exigir detecção a distâncias superiores a 10 mm, detecção de materiais não metálicos ou operação em temperaturas fora da faixa de -25...80 °C, considere modelos específicos da linha indutiva IFM.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo	Classificação funcional
Aplicação	Áreas higiênicas e limpeza periódica	Ambiente de operação ideal

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível
Consumo de corrente	10 mA	Corrente sem carga
Classe de proteção	II	Isolação elétrica

Saídas
Função de saída	Normalmente aberto	Estado lógico de repouso
Saída de comutação	PNP	Tipo de sinal de saída
Frequência de comutação	250 Hz	Velocidade máxima de operação

Faixa de medição
Alcance de detecção	10 mm	Distância nominal de atuação
Tipo de montagem	Embutido	Condição de instalação
Histerese	1...20 % de Sr	Margem de segurança da comutação

Condições ambientais
Temperatura ambiente	-25...80 °C	Limite térmico de operação
Grau de proteção	IP 67	Proteção contra fluidos e poeira

Dados mecânicos
Designação da rosca	M30 x 1,5	Padrão de rosca
Material invólucro	Aço inoxidável 1.4404	Resistência química e mecânica
Conexão elétrica	M12	Padrão de interface

COMPATIBILIDADE

Comunicação

• I/O Digital padrão PNP (10-30V)

Conexões

Elétrica Conector M12, 3 pinos

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem (Washdown)	✓	Invólucro em aço inox 316L (1.4404) resistente a agentes de limpeza e corrosão.
Alvos metálicos ferrosos	✓	Detecção otimizada para materiais como aço, com fator de correção nominal.
Sistemas de controle AC	✗	O sensor opera estritamente em corrente contínua (DC).

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5689 - M30, PNP, 10mm

Verifique a integridade física do sensor e do cabo de conexão M12.
Rosqueie o sensor no local de montagem até a posição desejada.
Utilize as duas porcas de fixação fornecidas para travar o sensor, aplicando torque máximo de 80 Nm.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e protegido.
Verifique o LED de status ao alimentar o sensor (10-30V DC).
Realize o teste de comutação aproximando um alvo metálico para confirmar a detecção.

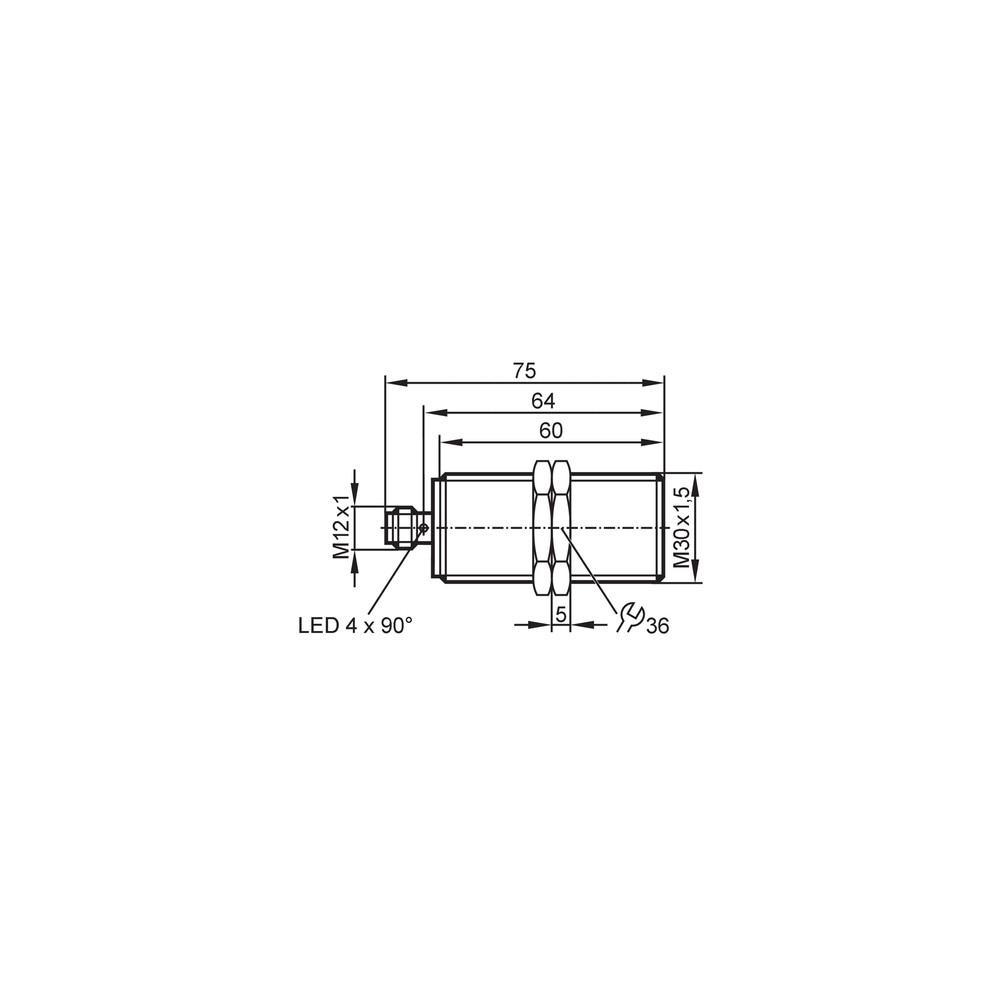

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não aciona a saída mesmo com alvo presente.	Objeto alvo fora da distância nominal ou desalinhado.	Verifique se o alvo está dentro da distância de 10mm e alinhado ao centro da face ativa.
O sensor entra em modo de proteção ou a saída não alterna.	Curto-circuito ou sobrecarga na saída PNP.	Meça a corrente de carga e verifique se não excede os 200 mA nominais.
Sensor inoperante ou sinal intermitente.	Falha na conexão do conector M12.	Inspecione os pinos do conector M12 quanto a corrosão ou mau contato.
Comutação errática ou instável.	Ruído eletromagnético ou queda de tensão.	Verifique a tensão na fonte (10-30V DC) e garanta que o cabeamento não esteja próximo a fontes de alta interferência.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo II5689 e qual a sua principal finalidade?

O II5689 é um sensor indutivo M30 de alto desempenho, projetado especificamente para áreas higiênicas e processos de limpeza frequentes, operando com tensão de 10-30V DC e saída PNP normalmente aberta.

O que vem incluído na embalagem deste produto?

O sensor acompanha 2 porcas de fixação para montagem mecânica. A conexão elétrica é do tipo M12 de 3 fios com contatos banhados a ouro para maior durabilidade.

Em quais situações este sensor não deve ser aplicado?

Este produto não é indicado para ambientes com substâncias químicas agressivas não compatíveis com PBT ou aço inoxidável 1.4404, nem para aplicações que exijam distâncias de detecção superiores a 10 mm.

Este sensor pode ser utilizado em sistemas de alimentação AC?

O sensor não é compatível com tensões de alimentação AC (corrente alternada), sendo restrito a sistemas 10...30V DC.

O sensor não está detectando o objeto, o que pode estar ocorrendo?

Se o LED amarelo não acender, verifique se a alimentação de 10-30V DC está presente nos pinos do conector M12 e confirme se o objeto alvo está dentro da zona de detecção de 10mm.

O sensor apresenta falha de comutação constante, como diagnosticar?

A ausência de sinal de saída pode indicar falha na detecção, rompimento de cabo ou falha na carga conectada. Verifique a continuidade do cabo e se a carga é compatível com a saída PNP (máx 200mA).

Qual a diferença deste sensor para modelos padrão de latão?

Este modelo II5689 é otimizado para ambientes higiênicos com aço inoxidável 316L, oferecendo maior resistência à corrosão do que sensores indutivos padrão de latão niquelado.

Este sensor é intercambiável com outros modelos M30?

Sim, é possível substituir por outros sensores indutivos PNP com rosca M30, desde que a distância de detecção, a montagem (embutida) e a compatibilidade química sejam equivalentes.

Quais os cuidados necessários na instalação mecânica?

A montagem deve ser embutida. Utilize as porcas fornecidas e respeite o torque máximo de 80 Nm para evitar danos à rosca e ao invólucro.

Qual a origem do produto e quem é o responsável pela venda?

A IFM Electronics Ltda. é a fabricante e responsável pela emissão de nota fiscal, assegurando a procedência técnica do componente.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor que comuta o positivo da fonte de alimentação para a carga. (Ref.: Saída de comutação)

Montagem Embutida

Permite que o sensor seja instalado rente a uma superfície metálica sem interferência indevida no campo magnético. (Ref.: Tipo de montagem)

Grau de Proteção IP67

Indica resistência total à poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na comutação. (Ref.: Histerese 1...20% de Sr)

Fator de Correção

Coeficiente que ajusta a distância de detecção baseada no material do alvo (ex: aço, inox, cobre). (Ref.: Dados de sensibilidade)
