Sensor Indutivo IFM II5687 M30

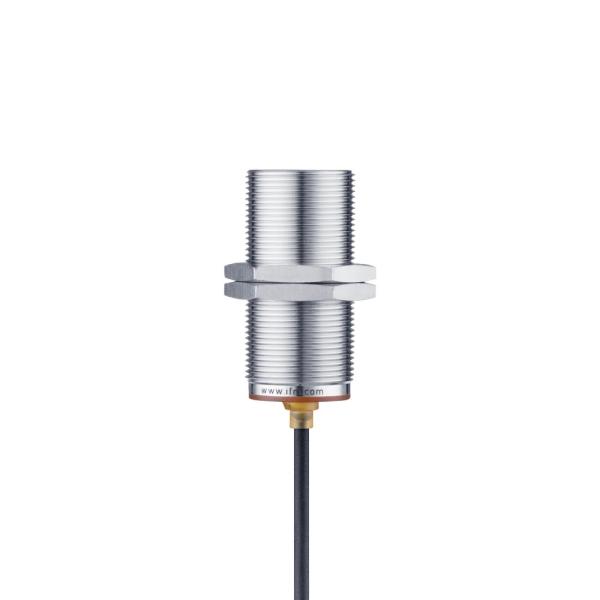

Pré-visualizar: II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m

II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m

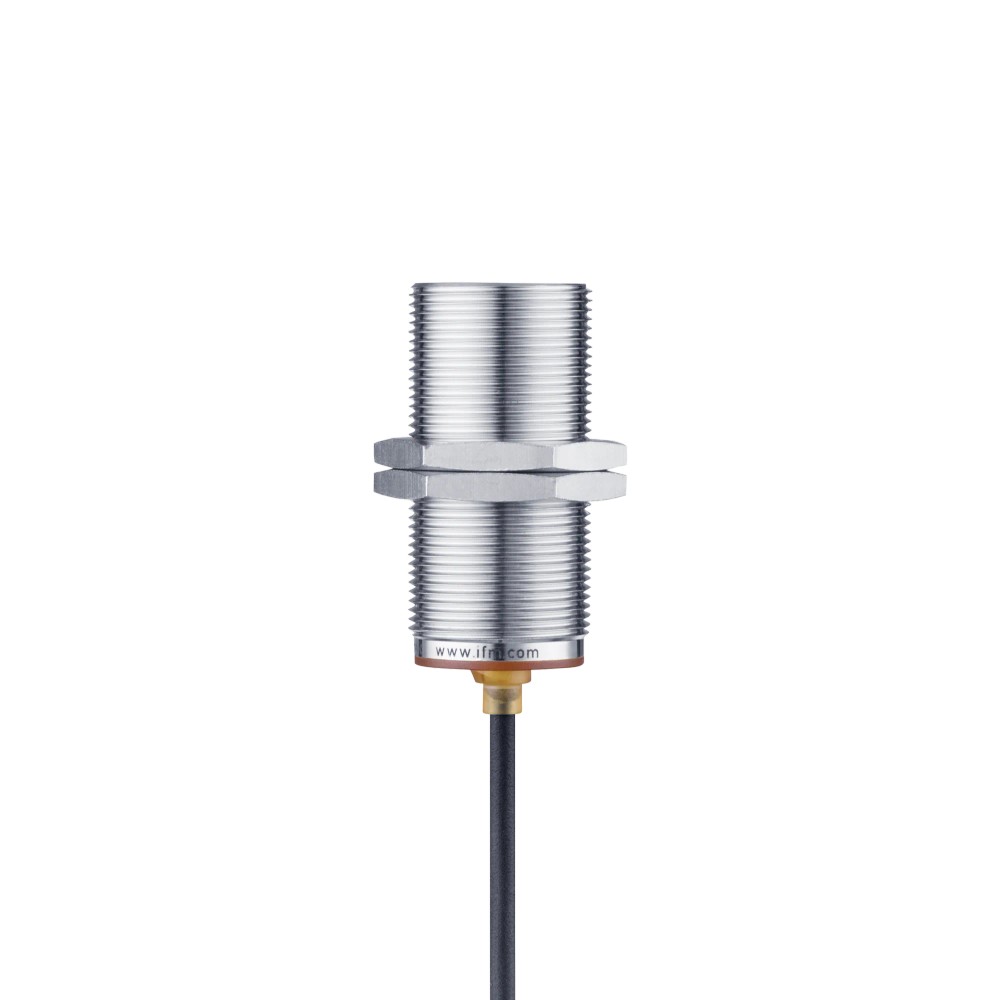

Imagem meramente ilustrativa

R$ 936,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5687
EAN: 4021179126724
NCM do produto: 85365090

Destaques do Produto Tipo de invólucro M30...mais

Fechar menu

Saiba mais sobre: "II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m"

Destaques do Produto

Tipo de invólucro

M30

Distância de detecção

10 mm

Conexão

Cabo PUR 10 m

Tipo de saída

PNP/NPN

Grau de proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m

O sensor indutivo IFM II5687 é um componente de alta precisão projetado para detecção sem contato de objetos metálicos em linhas de montagem automatizadas. Ele apresenta um invólucro M30 robusto com alcance de 10 mm e operação versátil em redes DC com saída PNP/NPN selecionável. Sua construção conta com proteção IP 67 e cabo integrado de 10 metros, garantindo durabilidade e facilidade de integração em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	II5687
Alcance de detecção	10 mm
Formato	M30 x 1,5
Conexão	Cabo 10 m
Saída elétrica	PNP/NPN
Proteção	IP 67
Temperatura	-25 a 80 °C
Material	Latão/Bronze Branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com detecção de peças metálicas ferrosas e não ferrosas.
Ambientes com necessidade de vedação IP 67 contra poeira e água.
Máquinas que necessitam de longo alcance de detecção (10 mm) em montagem embutida.
Sistemas de automação que requerem flexibilidade de saída PNP/NPN.

⚠ Considere outro se precisa de:

Instalação em ambientes onde a temperatura excede 80 °C.
Detecção de alvos não metálicos.
Montagem não embutida sem considerar a zona de blindagem exigida pelo modelo.
Uso em tensões fora da faixa de 10 a 55 V DC.

APLICAÇÕES E USO

Detecção de presença ou contagem de peças metálicas em esteiras transportadoras.
Monitoramento de posição de atuadores, cilindros e braços robóticos.
Aplicações de automação que exigem resistência à imersão e poeira (IP 67).
Sistemas onde a montagem embutida em estruturas metálicas é necessária para evitar detecções falsas.

COMO ESCOLHER

Antes de comprar o II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m, verifique estes pontos:

Quando escolher o II5687

Ideal para ambientes que requerem longa distância de cabo integrada (10 m) e para instalações que demandam montagem embutida em superfícies metálicas sem interferência.

Quando buscar alternativas

Se a aplicação exigir detecção a distâncias superiores a 10 mm ou se o ambiente possuir restrições de montagem que não permitam o diâmetro M30, busque sensores com maior alcance (ex: M30 não embutido) ou diâmetros menores (M12 ou M18).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Identificação básica da tecnologia de sensoriamento.

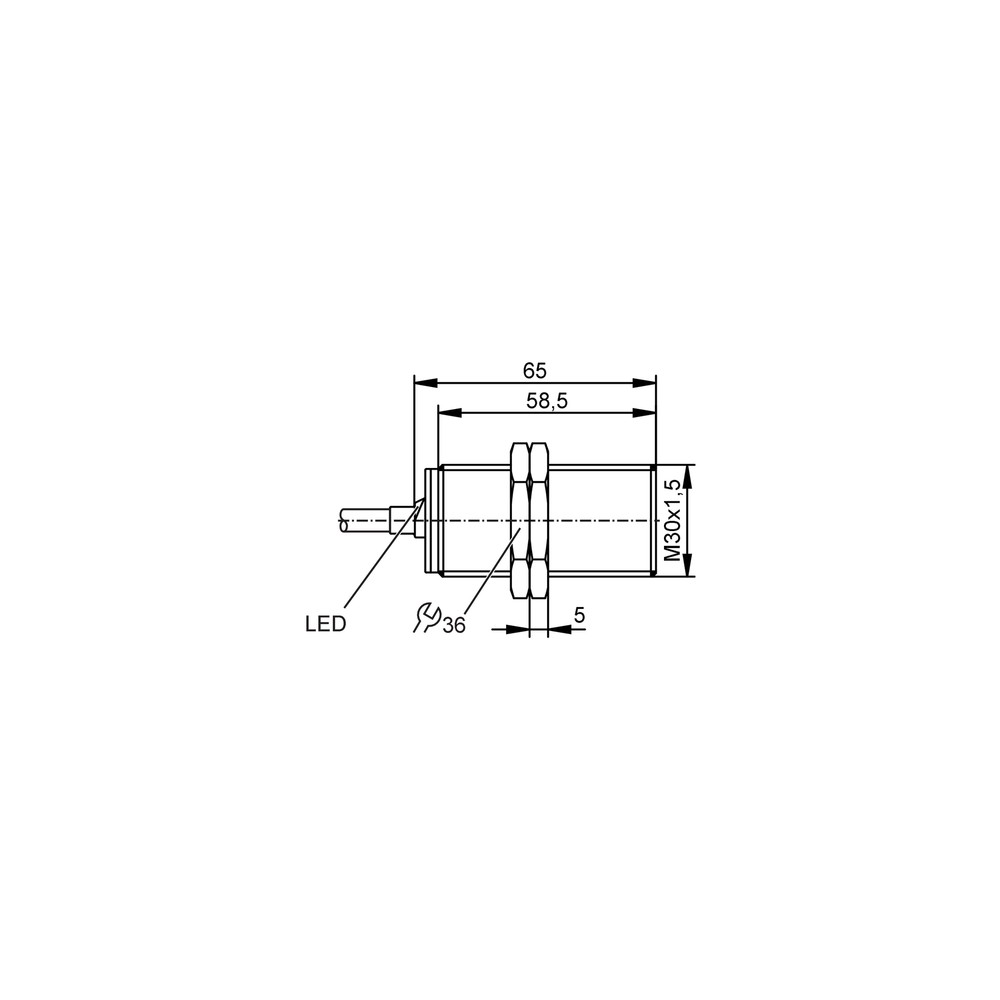

Dimensões	M30 x 1,5 / L = 65 mm	Formato construtivo padrão para roscas industriais.

Faixa de medição e desempenho
Alcance de detecção	10 mm embutido	Distância nominal de detecção sob condições ideais.
Frequência de comutação	450 Hz	Capacidade de resposta em ciclos por segundo.
Histerese	1...15 % de Sr	Margem de segurança entre comutação e desatuação.

Dados elétricos
Função de saída	abertura / fechamento (selecionável)	Configuração lógica de saída configurada no dispositivo.
Tipo de tensão	10...55 V DC	Faixa de operação de tensão contínua.
Saída de comutação	PNP/NPN	Tecnologia de saída selecionável por software ou configuração.
Proteção contra curto-circuito	Sim	Mecanismo de segurança contra sobrecarga elétrica.

Condições ambientais e materiais
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos.
Temperatura ambiente	-25...80 °C	Limites operacionais de temperatura externa.
Material	Latão revestido com bronze branco	Constituição do invólucro para resistência mecânica.

COMPATIBILIDADE

Comunicação

• Saída digital PNP

• Saída digital NPN

Conexões

Elétrica Cabo PUR 10 metros, Ø 4,9 mm

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção em ambientes com alta umidade	✓	O sensor possui proteção IP 67 contra líquidos.
Instalação em superfícies vibratórias	✓	A rosca M30 com porcas metálicas proporciona alta fixação.
Detecção de alvos não metálicos	✗	Sensores indutivos operam exclusivamente com metais.

INSTALAÇÃO

Como instalar o II5687 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm PNP/NPN Cabo 10m

Limpe a área de montagem para garantir a fixação correta.
Verifique se o furo de instalação permite a montagem embutida sem interferência metálica excessiva.
Rosqueie as porcas de fixação fornecidas no corpo do sensor.
Insira o sensor na posição desejada, ajustando a profundidade conforme necessário.
Conecte os fios do cabo de 10 metros aos bornes de entrada da rede elétrica conforme o diagrama.
Verifique o LED de status após ligar a alimentação para confirmar o alinhamento.

ACESSÓRIOS

2 porcas de fixação inclusas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status pisca rapidamente e sensor não comuta.	Curto-circuito na carga ou sobrecarga na saída.	Desconecte a carga e verifique se o LED estabiliza ao ativar o sensor manualmente.
O sensor não responde a nenhum estímulo, sem sinal de LED.	Cabo rompido ou danificado em algum ponto ao longo dos 10 metros.	Utilize um multímetro para medir a continuidade dos condutores internos do cabo.
Comutações falsas ou aleatórias sem presença de objeto.	Interferência eletromagnética ou instalação muito próxima a outros campos indutivos.	Verifique o aterramento do invólucro e a distância em relação a outros sensores indutivos.
Sensor inoperante e LED apagado.	Falha de alimentação (tensão abaixo de 10V ou acima de 55V).	Meça a tensão nos bornes de entrada com um multímetro durante a operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM II5687 e qual sua principal função?

O sensor II5687 é um sensor indutivo M30 de montagem embutida com alcance de detecção de 10 mm e saída PNP/NPN selecionável, ideal para detecção de metais em ambientes industriais.

Este sensor suporta tanto PNP quanto NPN?

Sim, este modelo possui saída de comutação configurável, permitindo a seleção entre lógica PNP ou NPN conforme a necessidade da aplicação.

Posso usar este sensor para detectar objetos plásticos?

Este sensor não é adequado para detecção de materiais não metálicos como plásticos, madeira ou líquidos, pois opera exclusivamente pelo princípio da indução eletromagnética em alvos metálicos.

Quais são as limitações de uso deste sensor?

Ele não deve ser utilizado em aplicações que excedam a temperatura de 80 °C ou que demandem uma distância de detecção superior a 10 mm, sob risco de falha operacional.

O que verificar quando o sensor para de detectar o objeto?

A ausência de sinal de saída geralmente indica falha na alimentação, curto-circuito ou desalinhamento. Verifique se o LED amarelo de status acende ao aproximar um objeto metálico.

O que significa quando o LED do sensor pisca rapidamente?

Se o LED de status pisca rapidamente, pode indicar uma sobrecarga na saída ou um curto-circuito na carga; verifique a fiação e o consumo do dispositivo conectado.

Devo escolher este modelo com cabo fixo ou um modelo com conector?

Este modelo possui cabo fixo de 10 metros, o que elimina a necessidade de conectores M12 e reduz pontos de falha por umidade, sendo preferível em instalações fixas de longa distância.

Este sensor é melhor que outros modelos M30 da IFM?

A escolha entre modelos M30 indutivos depende do alcance necessário e do tipo de montagem; o II5687 é ideal para montagem embutida onde o espaço de instalação é reduzido.

Quais os cuidados na instalação mecânica?

A instalação exige a fixação do sensor através das porcas inclusas em uma estrutura que permita a montagem embutida, garantindo que a face ativa não sofra interferência excessiva do metal circundante.

Qual a procedência deste sensor indutivo?

O produto é fornecido pela IFM, garantindo a procedência direta da fábrica, com faturamento e logística geridos conforme as normas de fornecimento da empresa.

GLOSSÁRIO TÉCNICO

Montagem embutida

Tipo de montagem onde o sensor pode ser montado faceado com o material base sem afetar o campo eletromagnético (Ref.: datasetAttributes).

Saída PNP/NPN

Característica que permite ao sensor alternar sua lógica de saída entre positiva (PNP) ou negativa (NPN) (Ref.: datasetAttributes).

Grau de proteção IP 67

Norma que garante a proteção total contra entrada de poeira e imersão temporária em água (Ref.: datasetAttributes).

Frequência de comutação

Número máximo de ciclos de comutação por segundo que o sensor pode suportar (Ref.: datasetAttributes).

Histerese

A diferença entre o ponto de atuação (quando detecta) e o ponto de desatuação (quando perde o objeto) (Ref.: datasetAttributes).
