Sensor Indutivo ifm II5676 M30 PNP 10mm

Pré-visualizar: II5676 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm Cabo 2m

II5676 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm Cabo 2m

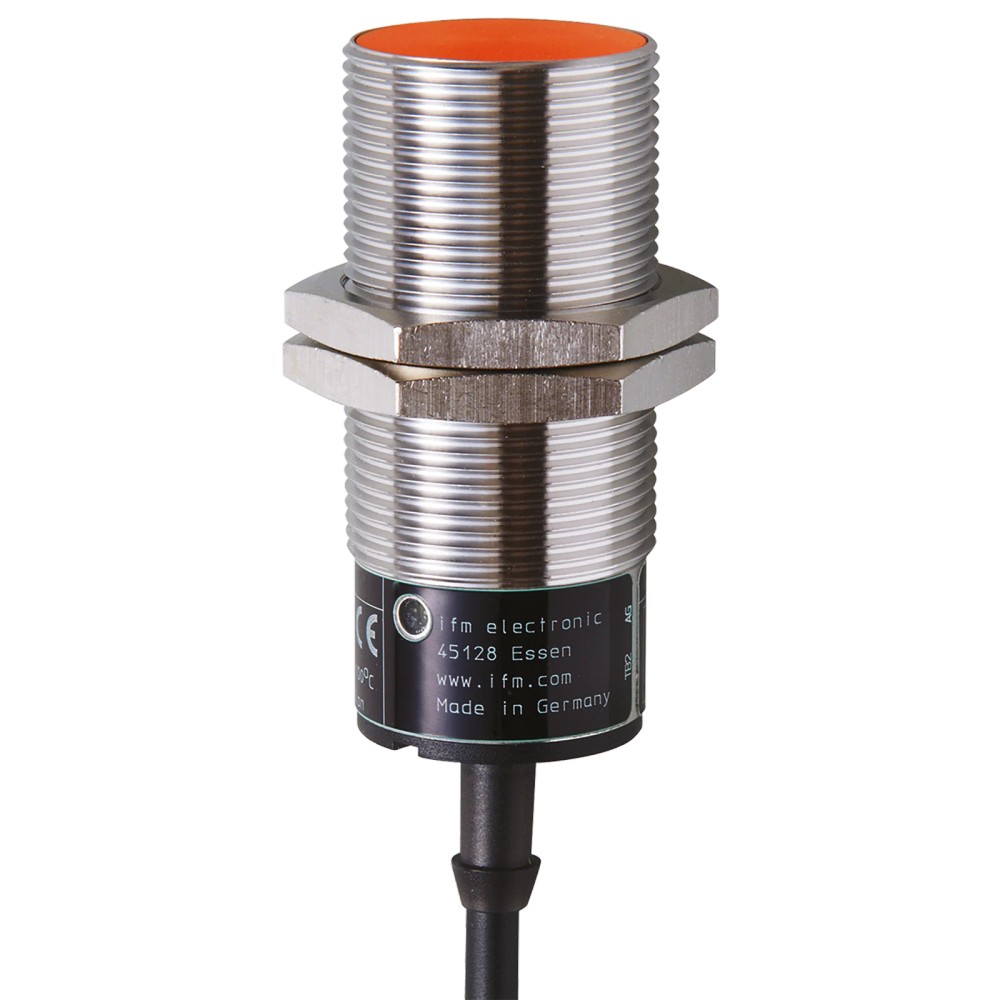

Imagem meramente ilustrativa

R$ 924,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5676
EAN: 4021179126618
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "II5676 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 10mm Cabo 2m"

Destaques do Produto

Tecnologia

Indutiva, para detecção de objetos metálicos

Montagem

Embutida; rosca M30 x 1,5

Alcance nominal

10 mm

Saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

Cabo PUR de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5676, M30 x 1,5, PNP antivalente, alcance de detecção de 10 mm, cabo PUR de 2 m

O ifm II5676 é um sensor indutivo para detectar objetos metálicos sem contato e fornecer um sinal de comutação. Possui saída PNP antivalente, alcance nominal de 10 mm e instalação embutida. Seu invólucro roscado M30 x 1,5 e cabo PUR de 2 m definem os requisitos mecânicos de montagem e conexão.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	II5676
Rosca do invólucro	M30 x 1,5
Comprimento	67 mm
Alcance de detecção	10 mm; montagem embutida
Saída	PNP antivalente
Alimentação	10...36 V DC
Conexão elétrica	Cabo PUR de 2 m; 4 x 0,34 mm² conforme ficha técnica
Proteção do invólucro	IP 67
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção sem contato de objetos metálicos que aceitem sensor indutivo embutido M30, saída PNP antivalente e alimentação de 10...36 V DC.
Instalações em que o alcance nominal de 10 mm, a frequência de comutação de 400 Hz e a faixa ambiente de -25...100 °C atendam aos requisitos do processo.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito exigir saída NPN, contato seco ou outro tipo de saída: a ficha informa saída PNP antivalente.
Não selecionar para alimentação fora de 10...36 V DC ou quando a aplicação exigir alcance nominal superior a 10 mm.
Não usar como sensor para detectar diretamente objetos não metálicos: a tecnologia informada é indutiva e a ficha não declara detecção de materiais não metálicos.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos em aplicações que atendam ao alcance nominal de 10 mm e à montagem embutida M30.
Possibilidade de aplicação: monitoramento de presença ou posição de peças metálicas em máquinas, desde que o material, a distância de trabalho, a frequência de comutação e a interface PNP atendam ao projeto. Validar a distância considerando os fatores de correção por material.
Limites de aplicação: alimentação DC de 10...36 V, temperatura ambiente de -25...100 °C e frequência de comutação de 400 Hz; a ficha não especifica detecção de objetos não metálicos nem protocolo digital.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5676, M30 x 1,5, PNP antivalente, alcance de detecção de 10 mm, cabo PUR de 2 m, verifique estes pontos:

Escolha o II5676 quando

A montagem prevista for embutida em alojamento M30 x 1,5, o sistema aceitar saída PNP antivalente e a alimentação estiver entre 10 e 36 V DC. Verifique também se 10 mm de alcance nominal e 400 Hz de frequência de comutação são suficientes para a aplicação.

Procure outra configuração quando

A instalação exigir saída NPN ou outro princípio de detecção, alimentação fora da faixa especificada, alcance maior que 10 mm ou conexão diferente do cabo PUR de 2 m. Compare os requisitos do circuito e do processo com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção identificada na ficha do produto.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	II5676	Código de identificação do produto.
GTIN	4021179126618	Identificador comercial informado no anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação indicada na ficha técnica.
Consumo de corrente	15 mA (24 V)	Valor indicado para alimentação de 24 V.
Classe de proteção	II	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada para a saída.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe declaradas na ficha técnica.

Saídas e comutação
Tipo de saída	PNP	Tipo elétrico da saída informado no anúncio e na ficha.
Função da saída	Antivalente	Função de comutação indicada para o modelo.
Número de fios	3 fios	Dado do anúncio; a ficha técnica também descreve cabo de 4 x 0,34 mm². Confirmar pinagem no datasheet.
Frequência de comutação DC	400 Hz	Frequência de comutação declarada para operação DC.
Corrente máxima constante da saída DC	100 mA; 250 mA até 80 °C	Limites informados na ficha; respeitar a condição de temperatura indicada.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	10 ± 10 % mm	Faixa de distância real de comutação especificada.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha técnica.
Histerese	3...15 % de Sr	Histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material conforme ficha técnica; influenciam a distância de detecção.

Conexões
Conexão elétrica	Cabo PUR de 2 m; 4 x 0,34 mm²	Descrição do cabo indicada na ficha técnica.
Conexão do anúncio	Cabo PUR de 2 m	Descrição resumida da conexão no anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25...100 °C	Faixa ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições de instalação e conexão do fabricante.

Dados mecânicos e materiais
Dimensões	M30 x 1,5 / L = 67 mm	Dimensão do corpo e comprimento informados.
Tipo de montagem	Embutido	Configuração de instalação indicada na ficha.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Material do invólucro	Latão niquelado	Material declarado para o invólucro.
Material da face ativa	PBT	Material declarado para a face ativa.
Porcas de fixação	2 unidades	Material incluído indicado na ficha.
Peso	231,5 g	Massa informada no dataset do produto.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicador visual especificado para o estado de comutação.

Dados de confiabilidade
MTTF	1365 anos	Valor informado no dataset; consultar documentação do fabricante para condições de referência e interpretação.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP antivalente.

Conexões

Elétrica Cabo PUR de 2 m. A ficha técnica indica cabo de 4 x 0,34 mm². Compatibilidade elétrica condicionada a alimentação DC de 10...36 V e entrada compatível com saída PNP antivalente; confirmar esquema de ligação no datasheet antes de energizar.

Processo Conexão mecânica por corpo roscado M30 x 1,5, comprimento de 67 mm. Montagem indicada como embutida; não é informada conexão de processo por flange ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP antivalente e alimentação DC de 10...36 V	✓	Corresponde ao tipo de saída e à faixa de tensão informados; confirmar a pinagem no datasheet.
Entrada que exige saída NPN	✗	O modelo é especificado com saída PNP antivalente.
Montagem em alojamento roscado M30 x 1,5 com instalação embutida	✓	Rosca e tipo de montagem constam na ficha técnica; verificar espaço e condições mecânicas da instalação.
Aplicação que demanda detecção além do alcance nominal de 10 mm	✗	A ficha informa alcance de detecção de 10 mm; não há evidência de alcance maior.
Uso em ambiente entre -25 e 100 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Conexão a protocolo de campo digital	✗	Não há protocolo digital informado; o produto é descrito com saída de comutação PNP antivalente.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5676, M30 x 1,5, PNP antivalente, alcance de detecção de 10 mm, cabo PUR de 2 m

Confirme no projeto que o alojamento aceita rosca M30 x 1,5 e montagem embutida.
Verifique se a posição de montagem permite a distância de detecção necessária, considerando o material do alvo e os fatores de correção da ficha.
Fixe o sensor com as porcas fornecidas, sem exceder requisitos mecânicos não especificados aqui; consulte o fabricante para o torque de aperto.
Posicione e encaminhe o cabo PUR de 2 m sem tracioná-lo ou submetê-lo a condições fora da especificação do cabo.
Conecte a alimentação DC dentro da faixa de 10...36 V e a entrada compatível com a saída PNP antivalente, seguindo o esquema oficial de ligação.
Energize o circuito e valide a comutação com o alvo na posição de operação; use o LED amarelo como indicação de status.

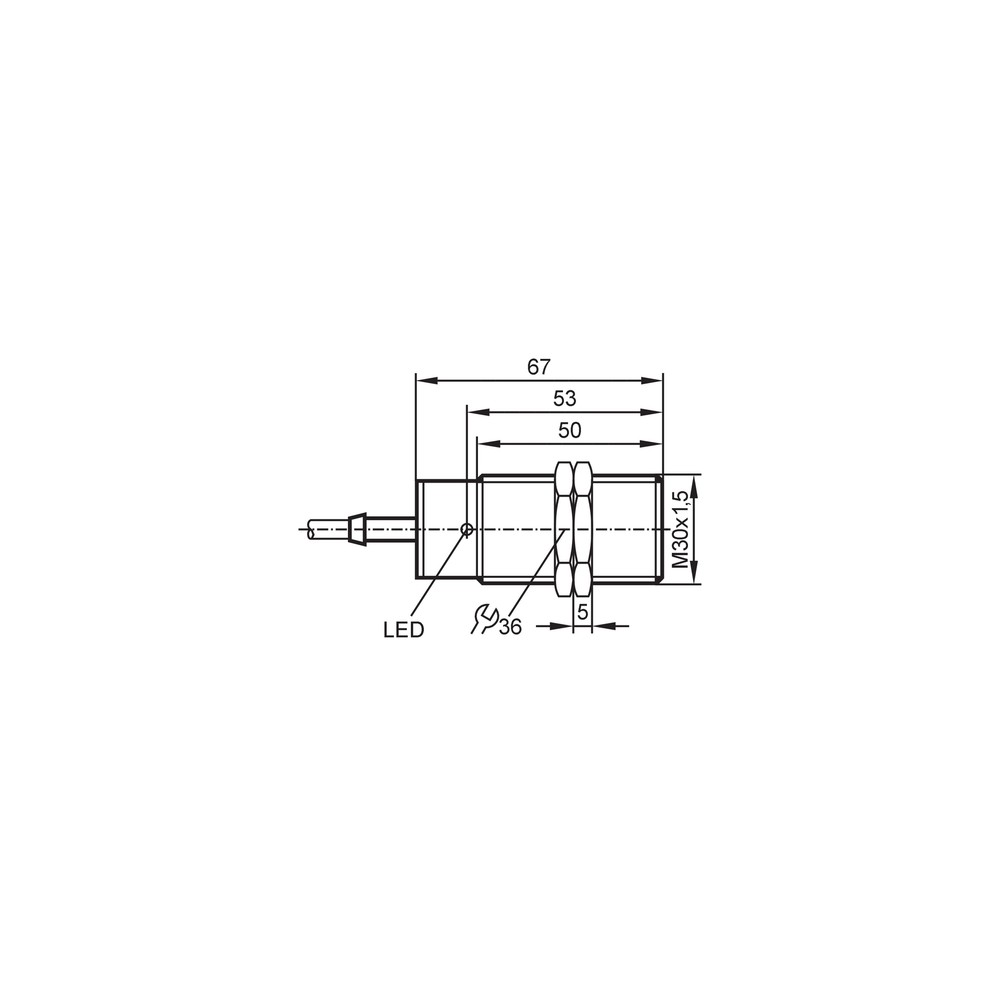

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está na posição esperada.	Distância de trabalho acima do limite efetivo ou alvo com material que reduz o alcance conforme o fator de correção.	Meça a distância entre a face ativa e o alvo e compare com o alcance e os fatores de correção por material especificados na ficha.
A entrada do controlador não reconhece a saída do sensor.	Tipo de entrada incompatível com saída PNP antivalente ou ligação elétrica incorreta.	Confirme que a entrada aceita PNP antivalente, verifique a tensão de alimentação e consulte a pinagem do datasheet.
Comutação instável ou diferente da esperada durante a aproximação do alvo.	Posicionamento próximo do ponto de comutação ou variação associada à distância real de comutação e histerese.	Teste a comutação aproximando e afastando o alvo e compare as distâncias observadas com Sr, a variação e a histerese indicadas na ficha.
O sensor não apresenta indicação ou funcionamento após a instalação.	Alimentação ausente, fora da faixa DC especificada ou problema de ligação no cabo.	Meça a alimentação nos terminais conforme o esquema oficial e confirme que está entre 10 e 36 V DC; inspecione a ligação e o cabo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica II5676 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm II5676 e para que serve?

É um sensor indutivo que detecta objetos sem contato e fornece sinal de comutação. A ficha especifica saída PNP antivalente e montagem embutida.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. A conexão é feita por cabo PUR de 2 m.

Este sensor funciona com uma entrada NPN?

Não é especificado para entrada NPN: o II5676 tem saída PNP antivalente. Confirme que a entrada do controlador aceita esse tipo de sinal.

Posso usar o II5676 para detectar plástico ou madeira?

A ficha identifica o produto como sensor indutivo e não declara detecção de plástico ou madeira. Para esses alvos, selecione uma tecnologia cuja ficha especifique o material a detectar.

O sensor está ligado, mas não detecta a peça. O que devo verificar antes de trocar?

Verifique a distância até o alvo e o material da peça, pois os fatores de correção variam conforme o metal. Compare a instalação com a distância de trabalho e os fatores da ficha.

A saída não é reconhecida pelo CLP. Qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a entrada e a saída PNP antivalente, ou uma ligação incorreta. Confira a configuração da entrada, a alimentação e o esquema de ligação oficial.

Devo comprar este sensor ou um modelo com outro tipo de saída?

Escolha o II5676 se o circuito aceitar PNP antivalente, alimentação de 10...36 V DC e alcance nominal de 10 mm. Se o circuito exigir NPN ou outra característica, compare com um modelo cuja ficha confirme esses requisitos.

O produto é um kit com vários sensores ou uma peça avulsa?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas. Não há indicação de um kit com sensores adicionais.

Como devo instalar e conferir a comutação?

Instale no alojamento M30 x 1,5 conforme a montagem embutida indicada, conecte seguindo o datasheet e valide a comutação com o alvo na distância de trabalho. O LED amarelo indica o status de chaveamento.

Posso ligar o sensor diretamente a qualquer fonte DC?

Use uma alimentação DC dentro da faixa especificada de 10...36 V e respeite a compatibilidade da entrada com PNP antivalente. Consulte o datasheet para a pinagem antes da ligação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza princípio indutivo para detectar objetos; neste produto, a ficha especifica detecção indutiva.

PNP antivalente

Configuração de saída de comutação especificada para o II5676; deve corresponder à entrada do circuito conectado.

Alcance de detecção

Distância nominal indicada para a detecção; o material do alvo pode alterar a distância efetiva conforme os fatores de correção.

Montagem embutida

Configuração de instalação declarada para o sensor; deve ser respeitada no alojamento de montagem.

IP 67

Grau de proteção do invólucro indicado na ficha técnica; não substitui a verificação das condições de instalação especificadas pelo fabricante.
