Sensor Indutivo IFM II5493 M30 10mm PNP/NPN

Pré-visualizar: II5493 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m

II5493 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m

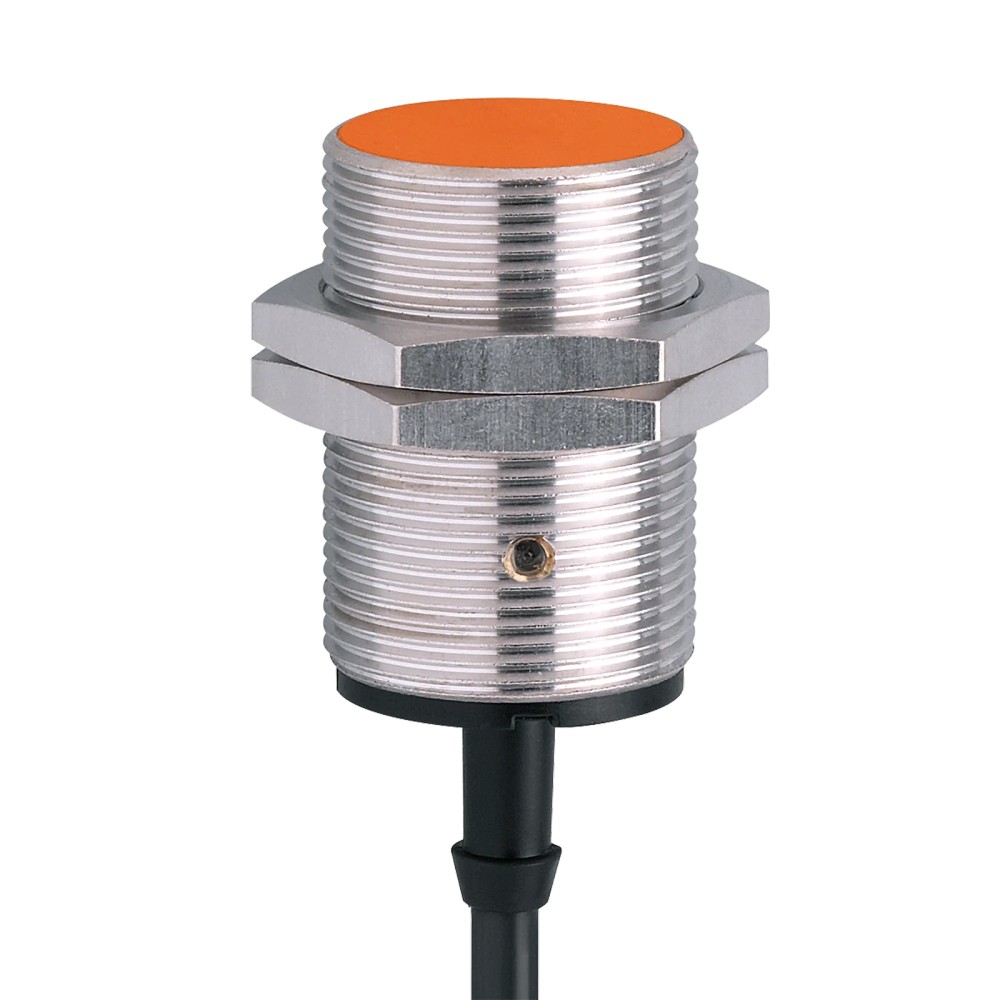

Imagem meramente ilustrativa

R$ 761,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5493
EAN: 4021179126373
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10...mais

Fechar menu

Saiba mais sobre: "II5493 IFM - Sensor Indutivo ifm Detecção de objetos M30 10mm PNP/NPN 2m"

Destaques do Produto

Alcance nominal

10 mm, montagem embutida

Tipo de saída

PNP/NPN selecionável

Função de saída

Abertura ou fechamento selecionável

Alimentação

10...55 V DC

Conexão

Cabo integrado de 2 m

Montagem mecânica

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II5493, M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável, cabo de 2 m

O ifm II5493 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos por proximidade. Tem montagem embutida, alcance nominal de 10 mm e saída PNP/NPN selecionável, com função de abertura ou fechamento. Utiliza alimentação de 10 a 55 V DC e cabo integrado de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	II5493
Alcance de detecção	10 mm; montagem embutida
Saída	PNP/NPN; abertura ou fechamento selecionável
Alimentação	10...55 V DC
Frequência de comutação DC	450 Hz
Conexão elétrica	Cabo de 2 m, PUR/PVC, 2 x 0,5 mm²
Rosca e comprimento	M30 x 1,5; L = 45 mm
Proteção do invólucro	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais que aceitem sensor indutivo de montagem embutida, alcance nominal de 10 mm e rosca M30 x 1,5.
Instalações com alimentação DC dentro da faixa de 10...55 V e circuito compatível com saída PNP ou NPN, conforme configuração selecionada.
Aplicações em ambiente dentro da faixa de -25...80 °C e que requeiram proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não selecionar quando a instalação exigir conexão por conector em vez de cabo integrado, ou um comprimento de cabo diferente de 2 m.
Não selecionar quando a alimentação disponível estiver fora da faixa de 10...55 V DC.

APLICAÇÕES E USO

Uso especificado: detecção indutiva de objetos em instalação embutida, respeitando a faixa de trabalho e as condições elétricas e ambientais da ficha.
Possibilidade de aplicação: monitoramento de presença ou posição de objetos em máquinas e equipamentos industriais, desde que a geometria, o material do alvo e a distância atendam aos dados do sensor; validar o fator de correção do material.
Limitação: não há na ficha comprovação de detecção de objetos não metálicos, nem indicação de protocolo de comunicação. A compatibilidade com o controlador depende da entrada elétrica e da configuração PNP/NPN.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II5493, M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável, cabo de 2 m, verifique estes pontos:

Escolha o II5493 quando

A aplicação exigir detecção indutiva com instalação embutida, alcance nominal de 10 mm, corpo roscado M30 x 1,5 e alimentação DC de 10...55 V. Confirme também que a entrada do controlador aceita a configuração PNP ou NPN selecionada.

Considere outro sensor quando

A aplicação exigir detecção de materiais não metálicos, alcance diferente, conexão por conector ou alimentação fora da faixa especificada. A ficha disponível não informa modelos alternativos; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Modelo / SKU / Part Number	II5493	Identificação do produto.
GTIN	4021179126373	Código de identificação comercial informado.
Marca	ifm / ifm electronic	Marca indicada nas fontes do produto.
Aplicação de detecção	Detecção indutiva; alcance nominal de 10 mm	A ficha identifica o tipo de sensor e o alcance, sem especificar materiais além da tecnologia indutiva.

Dados elétricos
Tensão de operação	10...55 V DC	Faixa de alimentação informada pelo fabricante.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nas especificações.
Proteção contra sobrecarga	Sim	Proteção indicada nas especificações.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado na ficha.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe indicadas na ficha.

Saídas e comutação
Função elétrica	PNP/NPN selecionável	Tipo de saída disponível; selecionar conforme o circuito de entrada.
Função de chaveamento	Abertura/fechamento selecionável	Função elétrica configurável conforme a ficha.
Frequência de comutação DC	450 Hz	Frequência de comutação especificada para operação DC.
Corrente máxima constante da saída DC	400 mA	Limite máximo constante informado para a saída.
Corrente de saída mínima	4 mA	Valor mínimo declarado na ficha.
Corrente residual máxima	0,5 mA	Valor máximo declarado para a saída.
Queda de tensão máxima da saída DC	4,6 V	Queda máxima indicada para a saída de comutação DC.

Faixa de detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	10 ± 10 % mm	Valor e variação declarados para a distância real de comutação.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores declarados para os materiais indicados; considerar ao avaliar a distância de detecção.

Conexão elétrica
Tipo de conexão	Cabo integrado de 2 m, PUR/PVC	Conexão elétrica fornecida no produto.
Configuração do cabo	2 x 0,5 mm²	Configuração indicada na ficha do fabricante.
Número de fios	2 fios, conforme atributo do anúncio	A ficha também especifica cabo 2 x 0,5 mm²; consultar o diagrama oficial para identificação e ligação dos condutores.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção declarado para o sensor.

Dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva do sensor.
Rosca	M30 x 1,5	Dimensão de montagem indicada.
Comprimento	45 mm	Comprimento informado nas dimensões.
Tipo de montagem	Embutido	Modo de montagem declarado.
Material do invólucro	Latão niquelado	Material informado nas especificações do produto.
Material da face ativa	PBT	Material informado para a face ativa.
Cor da face sensora	Laranja	Cor indicada nos atributos do anúncio.
Peso	205 g	Peso informado no dataset do produto.
Acessórios de fixação	2 porcas sextavadas	Material incluído, conforme a ficha.

Displays e elementos de operação
Indicador de estado de comutação	1 LED amarelo	Indicador visual informado na ficha.

Dados de confiabilidade
MTTF	1568 anos	Valor declarado no dataset do produto; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo integrado de 2 m, PUR/PVC, 2 x 0,5 mm². Alimentação de 10...55 V DC. Saída PNP/NPN selecionável e função de abertura/fechamento selecionável. Não há protocolo de comunicação informado. Confirmar no datasheet e no esquema do fabricante a ligação dos condutores e a configuração adequada à entrada do controlador.

Processo Não possui conexão de processo informada; a fixação é mecânica por rosca M30 x 1,5, para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP, com alimentação DC dentro da faixa especificada	✓	O sensor oferece saída PNP selecionável; verificar a configuração e o esquema de ligação do fabricante.
Entrada de controlador compatível com saída NPN, com alimentação DC dentro da faixa especificada	✓	O sensor oferece saída NPN selecionável; verificar a configuração e o esquema de ligação do fabricante.
Instalação mecânica com rosca M30 x 1,5 e espaço para corpo de 45 mm	✓	A rosca e o comprimento constam nas dimensões do produto; confirmar espaço e montagem embutida no equipamento.
Alimentação disponível fora de 10...55 V DC	✗	A tensão de operação informada é de 10...55 V DC.
Aplicação que exige protocolo de comunicação industrial	✗	A ficha informa saída de comutação PNP/NPN, sem protocolo de comunicação.
Detecção de objeto não metálico	✗	A ficha caracteriza o produto como sensor indutivo e não declara detecção de objetos não metálicos.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II5493, M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável, cabo de 2 m

Confirme que a rosca de montagem e o alojamento são compatíveis com M30 x 1,5 e com o comprimento de 45 mm.
Instale o sensor na configuração embutida indicada, observando o espaço e as condições da aplicação.
Fixe o sensor com as porcas sextavadas incluídas, sem aplicar torque não especificado na ficha disponível.
Verifique que a alimentação do circuito está dentro da faixa de 10...55 V DC antes de energizar.
Consulte o datasheet oficial para identificar os condutores e realizar a ligação conforme a entrada PNP ou NPN escolhida e a função de abertura ou fechamento.
Após a instalação, confira o estado do LED amarelo e teste a comutação com o alvo na distância de trabalho prevista.

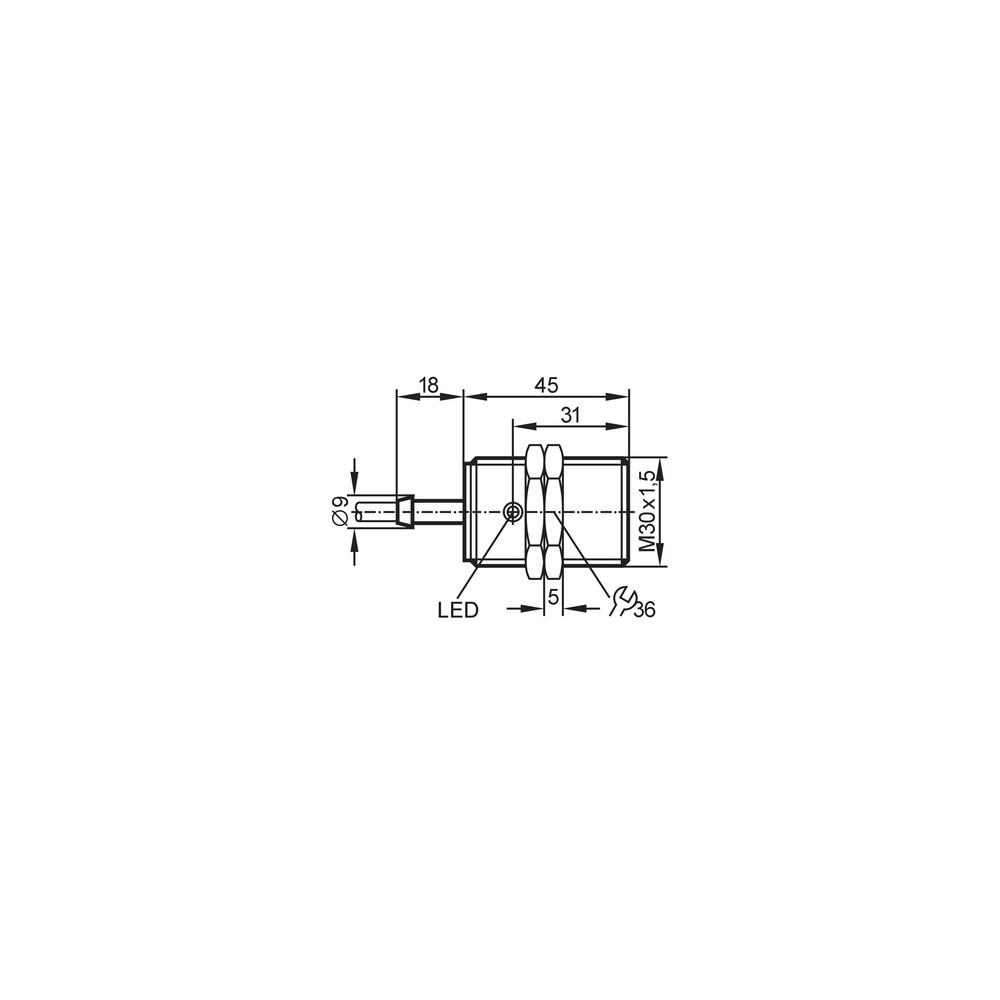

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Alimentação fora da faixa especificada, seleção PNP/NPN incompatível com a entrada ou ligação incorreta.	Meça a alimentação no circuito e confira a configuração da saída e as ligações usando o diagrama do datasheet.
A detecção ocorre a uma distância menor que a esperada.	Distância de trabalho, material do alvo ou fator de correção do material não considerados na aplicação.	Meça a distância entre a face ativa e o alvo e compare o material do alvo com os fatores de correção da ficha.
A saída permanece acionada ou não retorna ao estado esperado.	Função de abertura/fechamento selecionada diferente da lógica esperada pelo circuito, ou alvo permanecendo na área de detecção.	Verifique a posição do alvo e confirme a função de saída configurada em relação à lógica da entrada.
O indicador de estado não acende durante o teste.	Ausência de alimentação, conexão elétrica incorreta ou condição de detecção não atingida.	Confirme a tensão de alimentação e a ligação conforme o datasheet; aproxime um alvo dentro da distância de trabalho para testar a comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II5493 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto ifm II5493 (Manual)

PERGUNTAS FREQUENTES

O que é o sensor II5493 e para que serve?

É um sensor indutivo para detectar objetos por proximidade. Foi especificado para montagem embutida e oferece saídas PNP/NPN e função de abertura/fechamento selecionáveis.

O que acompanha o sensor?

A ficha informa duas porcas sextavadas de fixação como material incluído. O sensor possui cabo integrado de 2 m.

Posso ligar o II5493 em uma entrada PNP ou NPN do meu CLP?

Sim, o produto oferece saída PNP/NPN selecionável. Confira a compatibilidade da entrada, a configuração escolhida e as ligações no datasheet antes de energizar.

Ele funciona com alimentação de 24 V DC?

A ficha especifica alimentação de 10...55 V DC, portanto 24 V DC está dentro dessa faixa. Verifique também os requisitos da entrada conectada.

Este sensor serve para detectar plástico ou outros objetos não metálicos?

A ficha identifica o II5493 como sensor indutivo e não declara detecção de objetos não metálicos. Para esse requisito, confirme a tecnologia de detecção necessária com o fabricante.

Posso usar o II5493 em uma instalação que exige conector em vez de cabo?

A versão informada tem cabo integrado de 2 m. A ficha não identifica uma conexão por conector para este produto.

O LED acende, mas o CLP não recebe o sinal; o que devo verificar?

Confira primeiro se a saída selecionada, PNP ou NPN, corresponde à entrada do CLP e se a ligação segue o esquema do fabricante. Verifique também alimentação e continuidade do circuito.

O alcance parece menor do que o esperado; devo trocar o sensor?

Antes da troca, confira a distância de trabalho e o material do alvo, pois a ficha informa fatores de correção diferentes por material. Compare a instalação com os valores do datasheet.

Como faço a montagem mecânica do sensor?

A instalação indicada é embutida, com rosca M30 x 1,5 e porcas sextavadas incluídas. Consulte o desenho dimensional e evite aplicar torque não especificado na documentação disponível.

É melhor comprar este sensor ou uma versão com outro alcance ou conexão?

Escolha o II5493 se a montagem M30 x 1,5, o alcance nominal de 10 mm, o cabo integrado de 2 m e as características elétricas atenderem ao projeto. Se algum requisito diferir, compare outro modelo com o datasheet do fabricante; a ficha disponível não identifica uma alternativa específica.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado pela ficha como indutivo; a aplicação deve respeitar os materiais e distâncias indicados.

Montagem embutida

Configuração de instalação declarada para o sensor.

PNP/NPN

Tipos de saída de comutação selecionáveis; a escolha deve corresponder à entrada do circuito conectado.

Símbolo usado na ficha para a distância real de comutação, apresentada como 10 ± 10 %.

IP 67

Grau de proteção informado para o invólucro do sensor; considerar a classificação declarada ao avaliar o ambiente de instalação.
