Sensor Indutivo IFM II5489 - M30 10mm PNP/NPN

Pré-visualizar: II5489 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP/NPN Cabo 2m

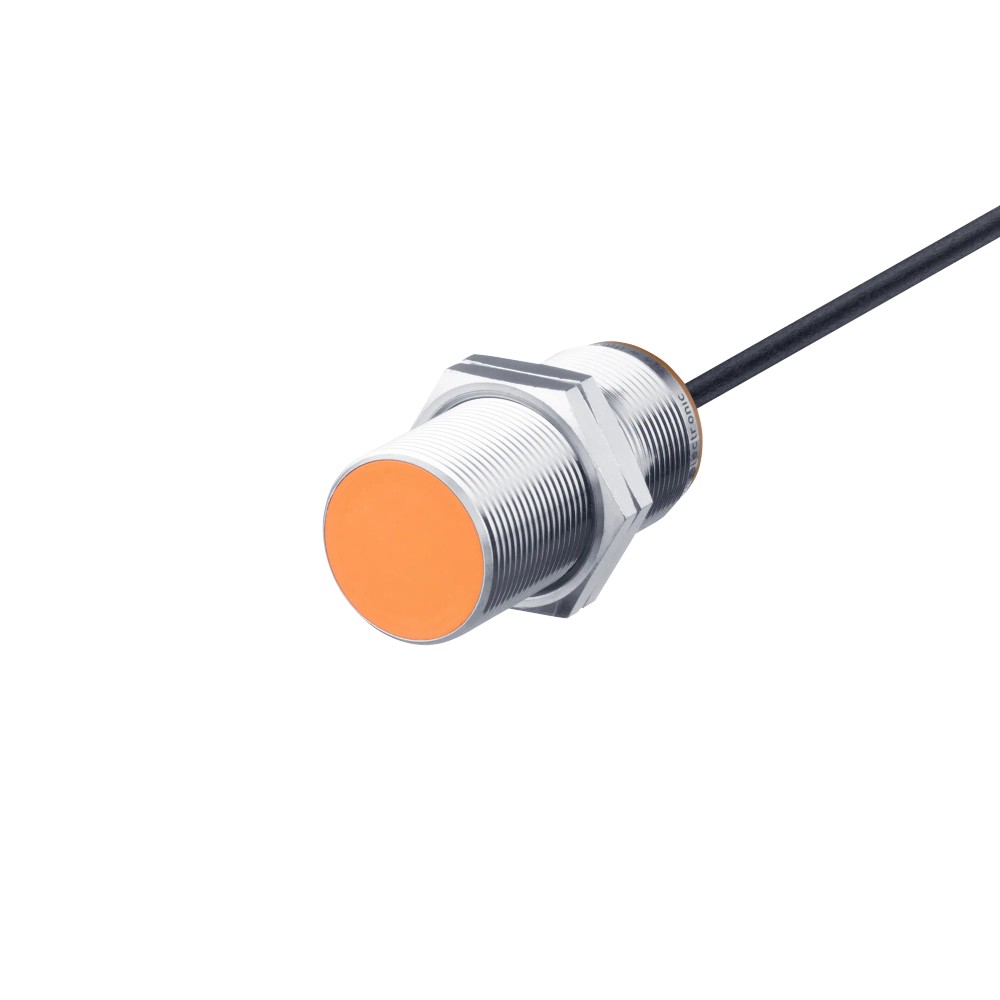

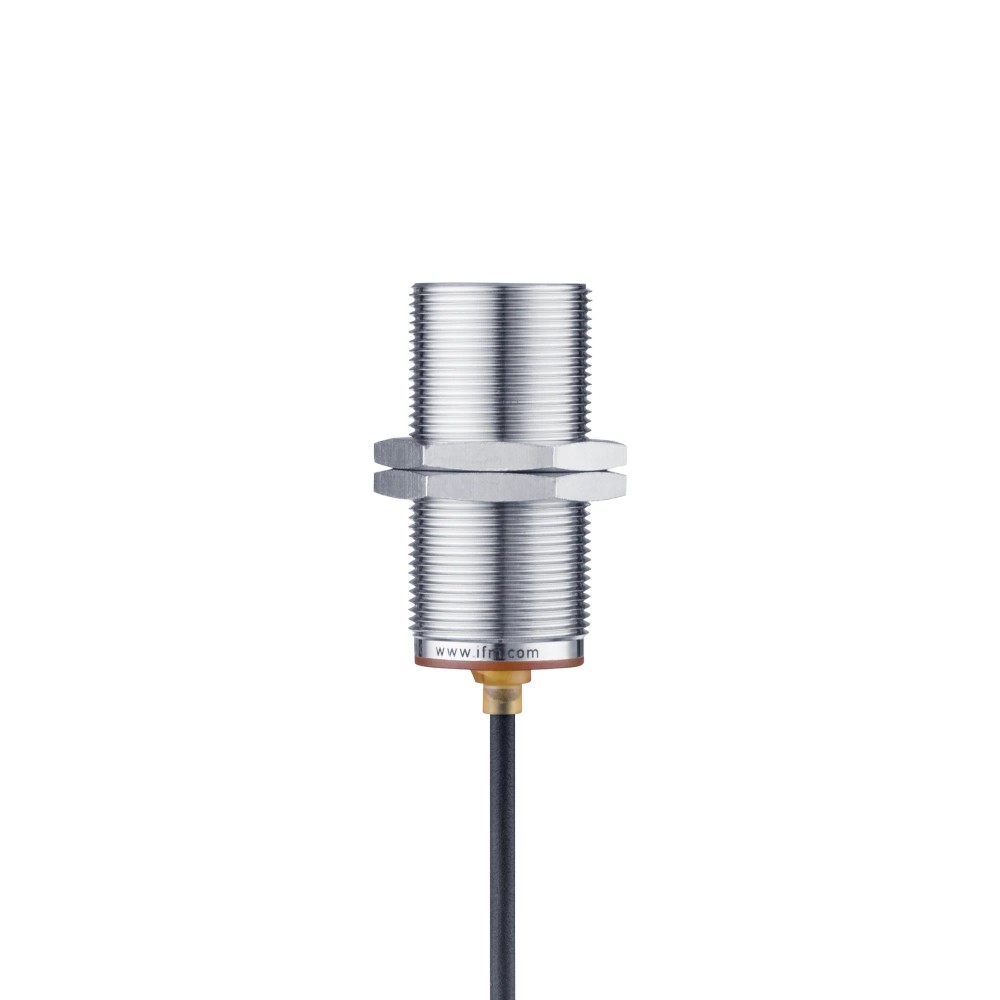

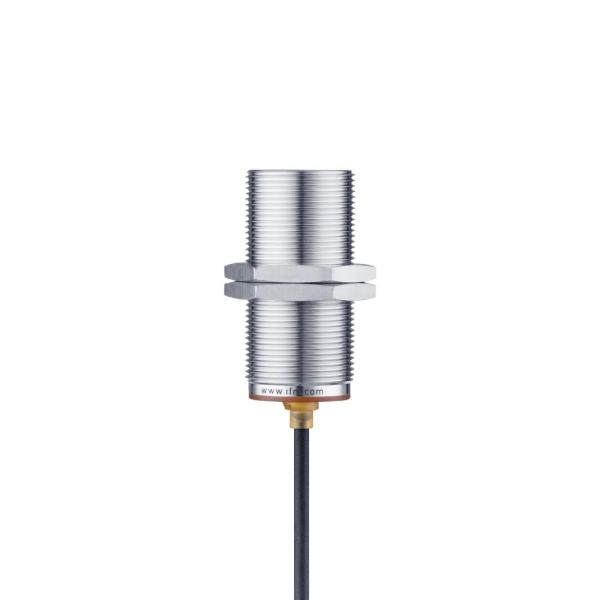

II5489 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP/NPN Cabo 2m

Imagem meramente ilustrativa

R$ 761,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5489
EAN: 4021179126335
NCM do produto: 85365090

Destaques do Produto Rosca de instalação...mais

Fechar menu

Saiba mais sobre: "II5489 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP/NPN Cabo 2m"

Destaques do Produto

Rosca de instalação

M30 x 1,5

Alcance nominal

10 mm, montagem embutida

Tipo de saída

PNP/NPN selecionável

Tensão de operação

10...55 V DC

Cabo

PUR, 2,05 m, 2 fios

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5489 M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável e cabo PUR de 2,05 m

O IFM II5489 é um sensor indutivo para detectar objetos metálicos sem contato físico. Possui montagem embutida, rosca M30 x 1,5 e alcance nominal de detecção de 10 mm. A função de saída PNP/NPN e a lógica de abertura ou fechamento são selecionáveis; a conexão é feita por cabo PUR de 2,05 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	II5489
Rosca	M30 x 1,5
Alcance de detecção	10 mm; montagem embutida
Saída	PNP/NPN; abertura ou fechamento selecionável
Alimentação	10...55 V DC
Conexão elétrica	Cabo PUR de 2,05 m; 2 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	450 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva sem contato de objetos metálicos em instalações compatíveis com rosca M30 x 1,5 e montagem embutida.
Aplicações com alimentação DC entre 10 e 55 V, frequência de comutação requerida de até 450 Hz e temperatura ambiente dentro da faixa especificada.
Instalações que possam utilizar saída PNP ou NPN selecionável e lógica de abertura ou fechamento selecionável.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora de 10...55 V DC ou temperatura ambiente fora de -25...80 °C.
Não presumir detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, mas não especifica detecção desses materiais.
Não utilizar quando forem necessários conexão por conector ou comprimento de cabo diferente sem validar a instalação: o produto informado possui cabo PUR de 2,05 m.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos em uma instalação que atenda à montagem embutida M30 x 1,5 e aos limites elétricos e ambientais especificados.
Possibilidade de aplicação: monitoramento de presença ou posição de objetos metálicos em máquinas e sistemas de automação; validar distância de trabalho, material do alvo e entrada do controlador com os dados da aplicação.
A ficha informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre; esses valores devem ser considerados na avaliação do alcance para cada material.
Limites de uso: temperatura ambiente de -25...80 °C, alimentação de 10...55 V DC e frequência de comutação DC de até 450 Hz.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5489 M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável e cabo PUR de 2,05 m, verifique estes pontos:

Escolha o II5489 quando

A aplicação exigir sensor indutivo M30 x 1,5, montagem embutida, alcance nominal de 10 mm, alimentação DC de 10...55 V e cabo PUR de 2,05 m. Confirme também que a entrada do sistema aceita a configuração PNP/NPN e a lógica de saída selecionadas.

Avalie outro modelo ou configuração quando

A instalação exigir outra rosca, montagem não embutida, alcance diferente, conexão por conector ou cabo de outro comprimento. A ficha disponível não especifica opções alternativas; compare os dados do modelo pretendido no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Modelo / SKU / Part Number	II5489	Código de identificação do produto.
GTIN	4021179126335	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Categoria	Sensores; sensores indutivos	Classificação do produto no catálogo.
NCM	8536.50.90	Código fiscal informado nos dados do produto.

Área de aplicação e detecção
Princípio de detecção	Indutivo	Tipo de sensor declarado; detecção de objetos metálicos é a aplicação associada a esta tecnologia.
Alcance de detecção	10 mm	Valor nominal informado pelo fabricante.
Distância real de comutação Sr	10 ± 10 % mm	Faixa declarada para a distância real de comutação.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada nos dados técnicos.
Montagem	Embutido	Condição de instalação especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...55 V DC	Limites de operação indicados na ficha.
Classe de proteção elétrica	II	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Queda de tensão máxima da saída de comutação DC	4,6 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	400 mA	Valor máximo informado para a saída de comutação DC.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Corrente residual máxima	0,5 mA	Limite informado para a corrente residual.

Saídas e comutação
Função elétrica	PNP/NPN	Configuração de saída selecionável; verificar a compatibilidade com a entrada conectada.
Lógica de saída	Abertura ou fechamento, selecionável	Função de saída configurável indicada no anúncio.
Frequência de comutação DC	450 Hz	Frequência máxima declarada para comutação DC.
Histerese	1...15 % de Sr	Intervalo informado em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexão elétrica
Tipo de conexão	Cabo PUR	Conexão elétrica fornecida no produto.
Comprimento do cabo	2,05 m	Comprimento declarado na ficha.
Construção do cabo	2 x 0,34 mm²; Ø 4,9 mm	Dados do cabo informados pelo fabricante.
Número de fios	2	Contagem declarada no anúncio e nos dados da conexão.

Condições ambientais e compatibilidade eletromagnética
Grau de proteção	IP 67	Grau de proteção informado; observar as condições de instalação e vedação aplicáveis.
Temperatura ambiente	-25...80 °C	Faixa de temperatura operacional declarada.
EMC — descarga eletrostática	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio informados pelo fabricante.
EMC — HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio informado pelo fabricante.
EMC — Burst	EN 61000-4-4; 2 kV	Nível de ensaio informado pelo fabricante.
EMC — AF com fio	EN 61000-4-6; 10 V	Nível de ensaio informado pelo fabricante.
Emissão	EN 55011 classe B	Classificação de emissão declarada.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Dimensões	M30 x 1,5 / L = 65 mm	Dimensões gerais informadas.
Invólucro	Forma construtiva de roscas	Descrição construtiva declarada.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material declarado para a face ativa.
Material das tampas	PEI	Material declarado para as tampas.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas.
Peso	258 g	Peso informado nos dados do produto.
Porcas de fixação	2 unidades	Material incluído informado na ficha.

Displays e elementos de operação
Indicador de status	1 LED amarelo	Indica o status de chaveamento.

Dados de confiabilidade
MTTF	1699 anos	Valor informado na ficha; não representa duração de garantia.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de um sensor com saída de comutação.

Conexões

Elétrica Cabo PUR de 2,05 m, 2 fios, 2 x 0,34 mm². Alimentação de 10...55 V DC. Função elétrica PNP/NPN selecionável e abertura/fechamento selecionável. A compatibilidade elétrica depende da tensão e do tipo de entrada do circuito de destino; confirme a ligação e a configuração no datasheet antes de energizar.

Processo Instalação mecânica por rosca M30 x 1,5, montagem embutida. Não há conexão de processo fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com rosca M30 x 1,5 e requisito de montagem embutida	✓	A ficha especifica rosca M30 x 1,5 e montagem embutida.
Circuito de controle DC dentro da faixa de 10...55 V e entrada compatível com a saída selecionada	✓	A faixa de alimentação e as opções PNP/NPN constam na ficha; a compatibilidade final depende da configuração da entrada do circuito.
Sistema que exija protocolo de comunicação digital	✗	A ficha não informa protocolo digital; especifica saída de comutação.
Ambiente com temperatura abaixo de -25 °C ou acima de 80 °C	✗	A faixa de temperatura ambiente informada é de -25...80 °C.
Aplicação que demande conexão elétrica por conector em vez de cabo	✗	A versão informada possui cabo PUR de 2,05 m; conexão por conector não está especificada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5489 M30 x 1,5, alcance de 10 mm, saída PNP/NPN selecionável e cabo PUR de 2,05 m

Confirme no projeto a rosca M30 x 1,5, o espaço disponível e a condição de montagem embutida.
Verifique se a temperatura ambiente permanece entre -25 e 80 °C e se o local atende às condições de proteção IP 67 exigidas.
Instale o sensor mecanicamente sem danificar o invólucro ou a face ativa; consulte o desenho dimensional para as dimensões.
Confira a tensão DC do circuito, que deve estar entre 10 e 55 V, e confirme que a entrada de destino aceita a configuração de saída escolhida.
Faça as ligações conforme o datasheet do fabricante; não determine a pinagem apenas pelo número de fios, pois a ficha fornecida não detalha a atribuição de condutores.
Após energizar, verifique o LED amarelo de status e teste a comutação com o alvo e a distância previstos na aplicação.

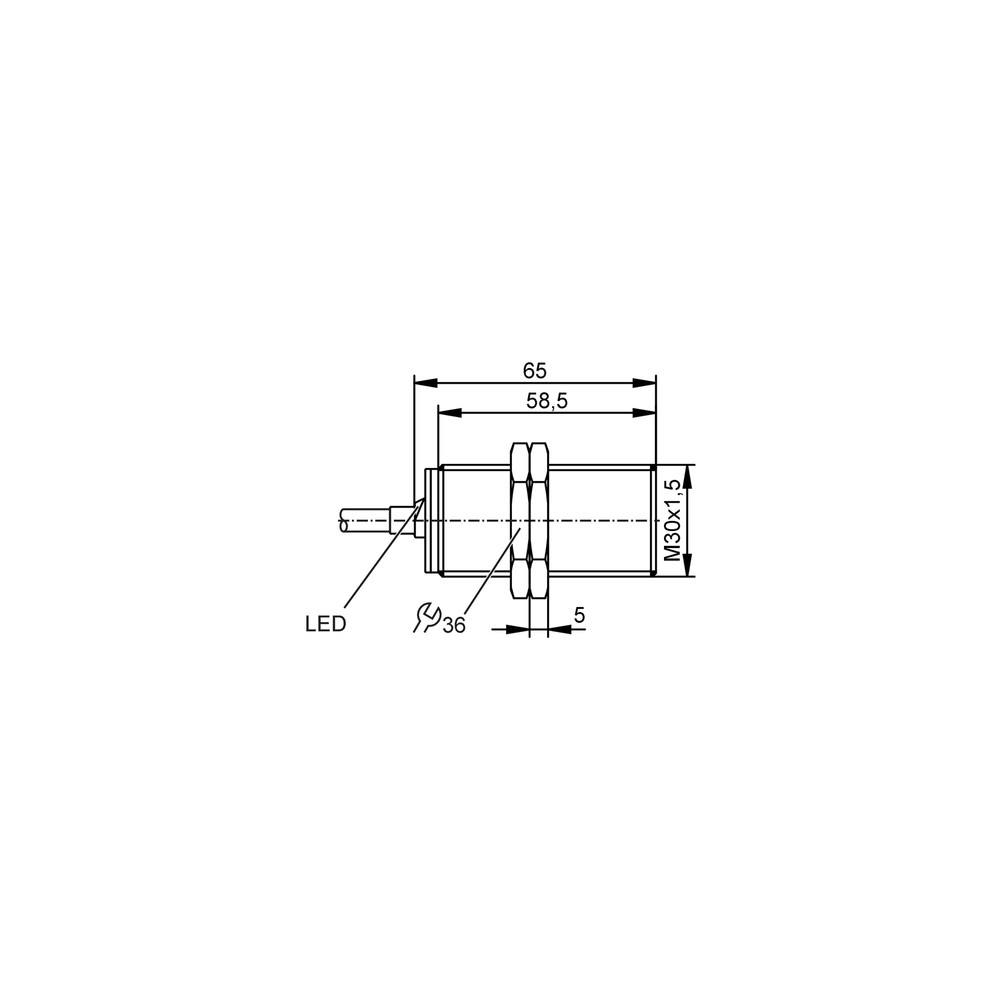

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo além da distância de trabalho aplicável.	Meça a tensão de alimentação, confira as ligações no datasheet e teste a detecção na faixa de trabalho de 0...8,1 mm, considerando o material do alvo.
A entrada do controlador não reconhece o sinal do sensor.	Configuração PNP/NPN ou lógica de abertura/fechamento incompatível com a entrada conectada.	Confirme a configuração selecionada no sensor e compare com o tipo de entrada e o esquema elétrico do controlador.
A comutação ocorre em distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância de instalação inadequada.	Identifique o material do alvo e aplique o fator de correção informado; confira o posicionamento em relação à distância de trabalho.
O estado indicado pelo LED não corresponde ao esperado no processo.	Lógica de saída selecionada diferente da requerida ou condição de alimentação/ligação inadequada.	Observe o LED amarelo durante a aproximação do alvo e valide a configuração de abertura/fechamento, a saída selecionada e a ligação pelo datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5489 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5489 e para quem ele serve?

É um sensor indutivo de montagem embutida, indicado para projetos que requerem rosca M30 x 1,5 e detecção nominal de 10 mm. A seleção elétrica precisa corresponder à entrada do sistema de controle.

O sensor tem saída PNP ou NPN e qual é o cabo?

A função PNP/NPN é selecionável. O produto possui cabo PUR de 2,05 m, com dois fios.

O que acompanha o produto?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de outros acessórios.

Este modelo funciona com alimentação AC?

A ficha especifica alimentação DC de 10...55 V. Não há compatibilidade com alimentação AC informada.

Ele pode ser instalado em uma rosca diferente de M30 x 1,5 ou sem montagem embutida?

A especificação deste modelo é M30 x 1,5 com montagem embutida. A ficha não confirma compatibilidade com outra rosca ou montagem.

O II5489 serve para detectar objetos não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de objetos não metálicos. Consulte o fabricante se a aplicação exigir detectar esse tipo de alvo.

O sensor não está acionando; o que devo verificar antes de trocar?

Verifique a tensão DC, as ligações e a configuração da saída, além da distância e do material do alvo. Compare a instalação com o datasheet antes de concluir que o sensor está defeituoso.

O controlador não recebe o sinal: pode ser incompatibilidade elétrica?

Pode haver incompatibilidade entre a configuração PNP/NPN ou a lógica selecionada e a entrada do controlador. Confira o tipo de entrada, as ligações e os limites elétricos de ambos os dispositivos.

Como faço a instalação elétrica sem errar a ligação dos dois fios?

Use o esquema do datasheet do II5489 para identificar a ligação correta; a quantidade de fios, por si só, não define a pinagem. Antes de energizar, confira a alimentação DC e a compatibilidade da entrada.

Como escolher entre este sensor e outro modelo?

Escolha o II5489 se a aplicação exigir M30 x 1,5, montagem embutida, 10 mm de alcance nominal, cabo de 2,05 m e alimentação DC de 10...55 V. Para outra rosca, alcance ou conexão, compare os dados técnicos do modelo alternativo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza o princípio indutivo para detectar alvos; a ficha classifica o II5489 como indutivo.

Montagem embutida

Condição de instalação indicada para o sensor, relacionada à forma de montagem prevista pelo fabricante.

PNP/NPN

Configurações de saída de comutação que devem corresponder ao tipo de entrada do circuito de controle.

Símbolo usado na ficha para a distância real de comutação nominal do sensor.

IP 67

Grau de proteção declarado para o invólucro do produto; a ficha identifica a classificação sem detalhar condições de ensaio ou instalação.
