Sensor Indutivo IFM II5465 M30 10mm PNP NA M12

Pré-visualizar: II5465 IFM - Sensor Indutivo IFM Automação Industrial M30 10mm PNP NA M12

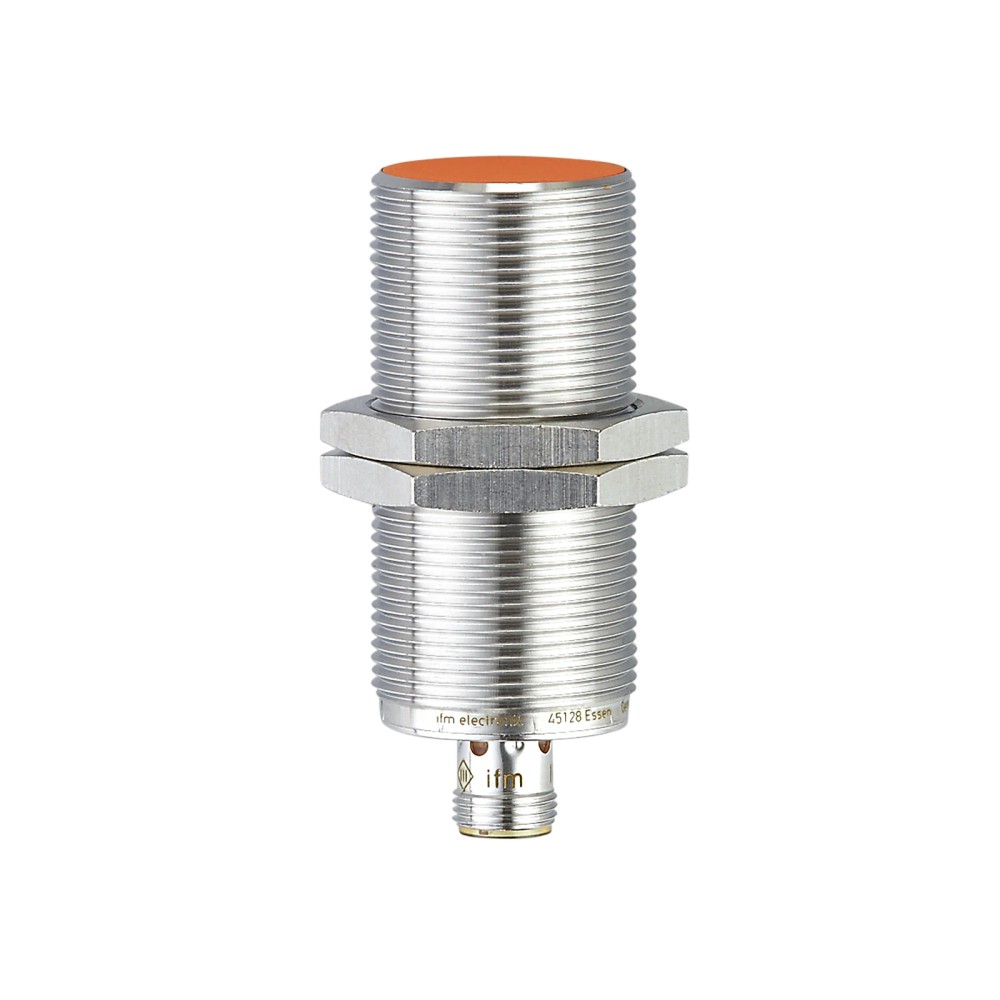

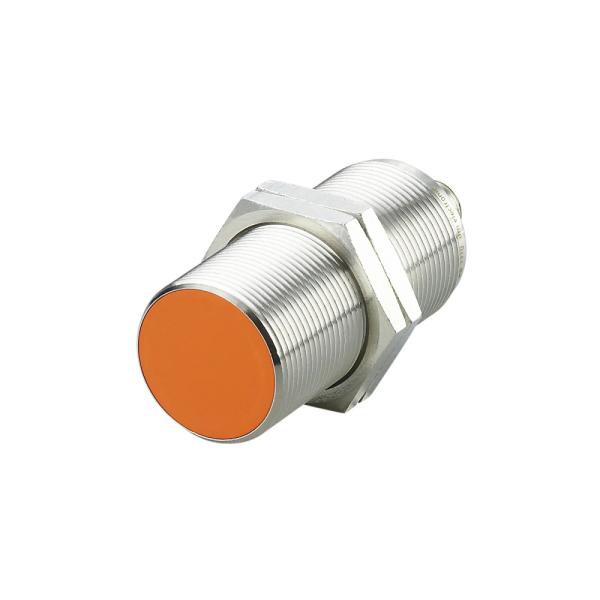

II5465 IFM - Sensor Indutivo IFM Automação Industrial M30 10mm PNP NA M12

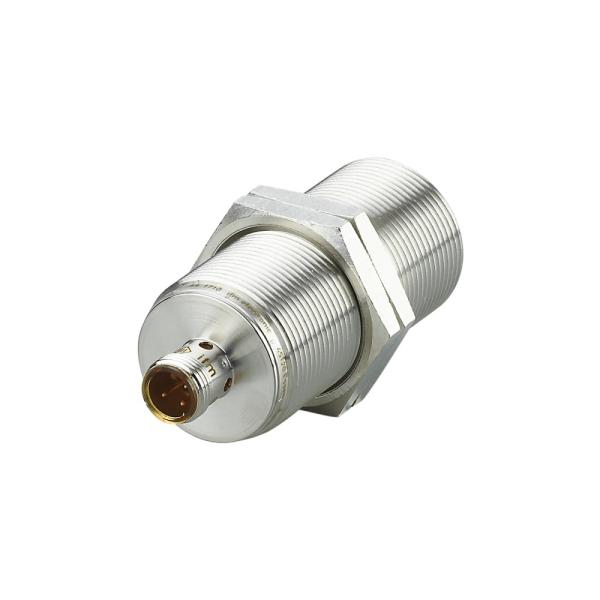

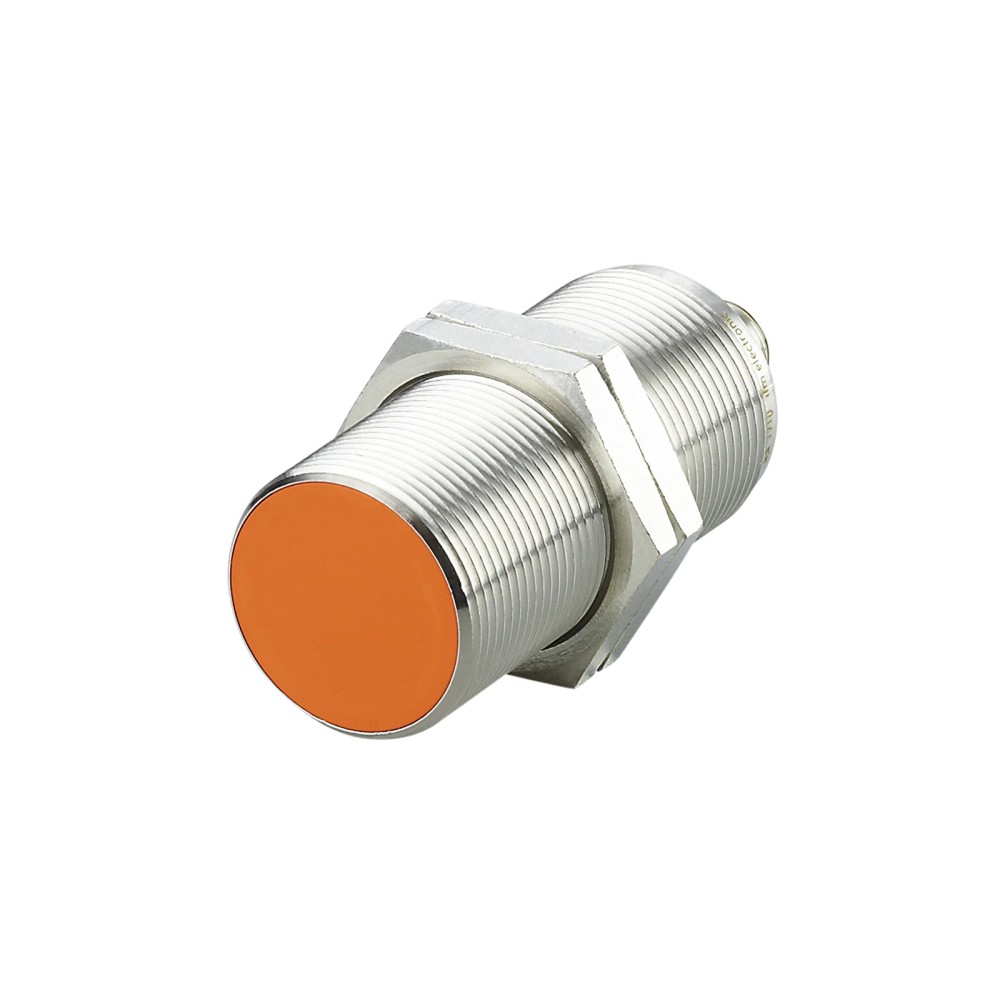

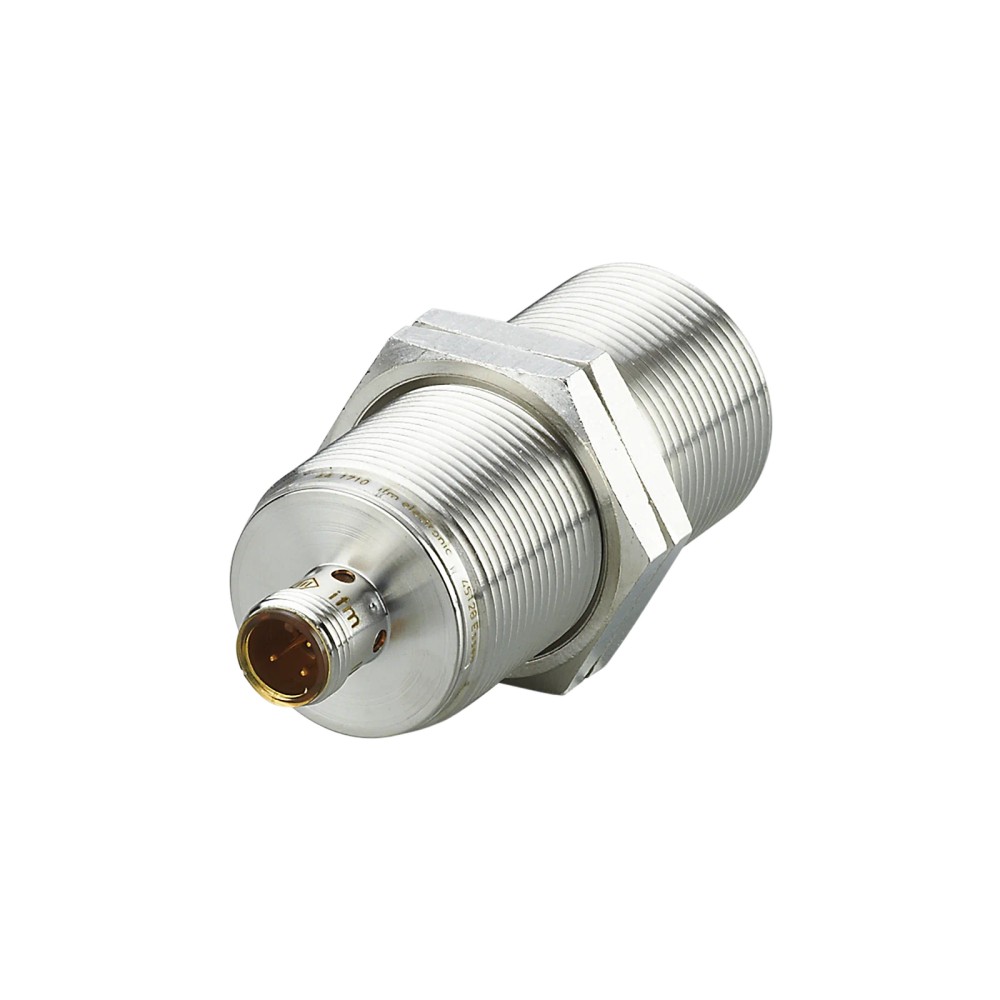

Imagem meramente ilustrativa

R$ 763,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5465
EAN: 4021179126090
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10 mm...mais

Fechar menu

Saiba mais sobre: "II5465 IFM - Sensor Indutivo IFM Automação Industrial M30 10mm PNP NA M12"

Destaques do Produto

Alcance nominal

10 mm

Tipo de saída

PNP normalmente aberta

Tensão de operação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Embutida, rosca M30 x 1,5

Frequência de comutação

250 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5465, M30 x 1,5, alcance de detecção de 10 mm, saída PNP normalmente aberta, conexão M12

O IFM II5465 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de detecção de 10 mm e montagem embutida. A conexão elétrica é M12, e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	II5465
Tipo	Sensor indutivo
Alcance de detecção	10 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Rosca e comprimento	M30 x 1,5; 75 mm
Proteção	IP 67
Frequência de comutação	250 Hz
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação industrial, desde que a instalação respeite o alcance e as condições elétricas informadas.
Aplicações com entrada de controle compatível com saída PNP normalmente aberta e alimentação entre 10 e 30 V DC.
Instalações que utilizem montagem embutida em rosca M30 x 1,5 e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou contato normalmente fechado; essas funções não correspondem à configuração informada para este modelo.
Não selecionar para alimentação fora da faixa especificada de 10...30 V DC.
Não considerar o sensor como detector de materiais não metálicos: o princípio informado é indutivo, e a ficha não declara detecção desses materiais.

APLICAÇÕES E USO

Aplicação industrial indicada na ficha: detecção de objetos em sistemas de automação industrial. A ficha especifica saída PNP normalmente aberta e frequência de comutação DC de 250 Hz.
Possibilidade de uso: detecção de alvos metálicos em uma estação de máquina ou linha automatizada, desde que a distância de trabalho, o material do alvo e a entrada elétrica sejam compatíveis com os dados do sensor.
Possibilidade de uso: monitoramento de presença ou posição de componentes metálicos com montagem embutida M30 x 1,5. A ficha não define uma máquina, processo ou geometria de alvo específicos; valide a aplicação com o datasheet.
Limitação de seleção: a distância de trabalho informada é 0...8,1 mm, e os fatores de correção variam conforme o material do alvo. Não dimensione a aplicação apenas pelo alcance nominal sem considerar essas condições.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5465, M30 x 1,5, alcance de detecção de 10 mm, saída PNP normalmente aberta, conexão M12, verifique estes pontos:

Escolha o II5465 quando

A aplicação exigir detecção indutiva com alcance nominal de 10 mm, montagem embutida M30 x 1,5, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 compatível.

Procure outra configuração quando

O sistema exigir saída NPN, função normalmente fechada, outra conexão elétrica ou alcance diferente. Confirme esses requisitos no circuito e compare com a ficha técnica do modelo pretendido.

Verifique o alvo e a distância antes da seleção

O alcance depende do alvo metálico; a ficha informa fator de correção por material e distância de trabalho de 0...8,1 mm. Confira o material e a geometria do alvo no datasheet antes de definir a instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Tipo declarado na ficha do produto.
Marca e modelo	IFM II5465	Identificação do fabricante e do modelo.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada nos dados do produto.
SKU / Part Number	II5465	Código de identificação do produto.
GTIN	4021179126090	Identificador comercial informado.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA	Valor informado na ficha técnica.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	A versão da proteção contra curto-circuito é indicada como por impulso.
Proteção contra inversão de polaridade	Sim	Recurso informado para a alimentação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Corrente máxima constante da saída DC	200 mA	Limite de corrente constante informado para a saída.

Saídas e comutação
Função de saída	PNP, normalmente aberto	Tipo e função de saída declarados para o sensor.
Frequência de comutação DC	250 Hz	Frequência de comutação especificada para operação DC.
Histerese	1...20 % de Sr	Faixa informada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Distância real de comutação Sr	10 ± 10 %	Valor real de comutação informado na ficha.
Proteção da saída	Proteção contra sobrecarga e curto-circuito	Proteções indicadas para a saída de comutação.

Detecção e condições do alvo
Alcance de detecção	10 mm	Alcance nominal informado; considerar material e condições de instalação.
Distância de trabalho	0...8,1 mm	Faixa de distância de trabalho declarada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos ao material do alvo, conforme ficha.
Método de montagem	Embutido	Método de montagem indicado para o sensor.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração do conector indicada na ficha; consultar o datasheet para a atribuição dos pinos.
Conexão mecânica	Rosca M30 x 1,5	Dimensão de montagem do invólucro.
Número de fios	3 fios	Número informado nos dados básicos do anúncio.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado; não deve ser interpretado além das condições definidas pelo fabricante.
Certificado UL Ta	0...40 °C	Faixa Ta informada no atributo de certificação UL.
Número do arquivo UL	E174191	Identificador informado nos dados do produto.
Número de aprovação UL	A069	Número informado nos dados do produto.
EMC	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011: classe B	Valores e referências EMC transcritos dos dados técnicos fornecidos.
MTTF	1083 anos	Valor declarado no conjunto de atributos; interpretar conforme as condições e metodologia do fabricante.

Dados mecânicos e materiais
Dimensões	M30 x 1,5 / comprimento L = 75 mm	Dimensão nominal informada.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Materiais adicionais	Face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes correspondentes.
Torque de aperto	50 Nm	Torque indicado nos dados do produto; consultar o datasheet para condições de aplicação.
Peso	153,5 g	Peso indicado nos atributos do produto.
Tipo de invólucro	Forma construtiva de roscas	Descrição da construção do invólucro.
Quantidade do pacote	1 peça	Quantidade informada para a unidade comercial.

Displays e elementos de operação
Indicador de status	4 LEDs amarelos	Indicação do status de chaveamento informada na ficha.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP normalmente aberta; não é informado protocolo de comunicação.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, com corrente máxima constante de 200 mA. Verifique a atribuição dos pinos no datasheet antes de fazer a ligação.

Processo Rosca de montagem M30 x 1,5, instalação embutida. Esta é a conexão mecânica do sensor, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A função de saída e a faixa de alimentação correspondem às especificações informadas.
Entrada que exige sinal NPN ou função normalmente fechada	✗	O II5465 é especificado com saída PNP normalmente aberta.
Montagem mecânica em rosca M30 x 1,5, embutida	✓	A dimensão e o método de montagem informados correspondem a esse cenário; confirme espaço e instalação no equipamento.
Conector ou cabo M12 com configuração elétrica não confirmada	✗	A ficha informa M12 codificação A com 3 contatos, mas é necessário confirmar a configuração de pinos do cabo e do dispositivo conectado.
Detecção de alvo metálico dentro das condições de distância e material da ficha	✓	O sensor é indutivo; a distância de trabalho informada é 0...8,1 mm e a ficha apresenta fatores de correção por material.
Detecção de objeto não metálico como função especificada	✗	A documentação fornecida não especifica detecção de materiais não metálicos para este sensor indutivo.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5465, M30 x 1,5, alcance de detecção de 10 mm, saída PNP normalmente aberta, conexão M12

Confirme no projeto que a montagem requerida é embutida e que a rosca disponível é M30 x 1,5.
Verifique no datasheet as dimensões e o desenho de instalação antes de preparar o suporte.
Instale o sensor sem exceder o torque de aperto informado de 50 Nm e confirme as condições aplicáveis no datasheet.
Confirme que a alimentação está entre 10 e 30 V DC e que a entrada do equipamento aceita saída PNP normalmente aberta.
Conecte o cabo ou conector M12 compatível; consulte o datasheet para identificar a atribuição dos pinos antes da ligação.
Após energizar, verifique a indicação dos LEDs de status e teste a detecção com o alvo na distância e condição previstas para a aplicação.

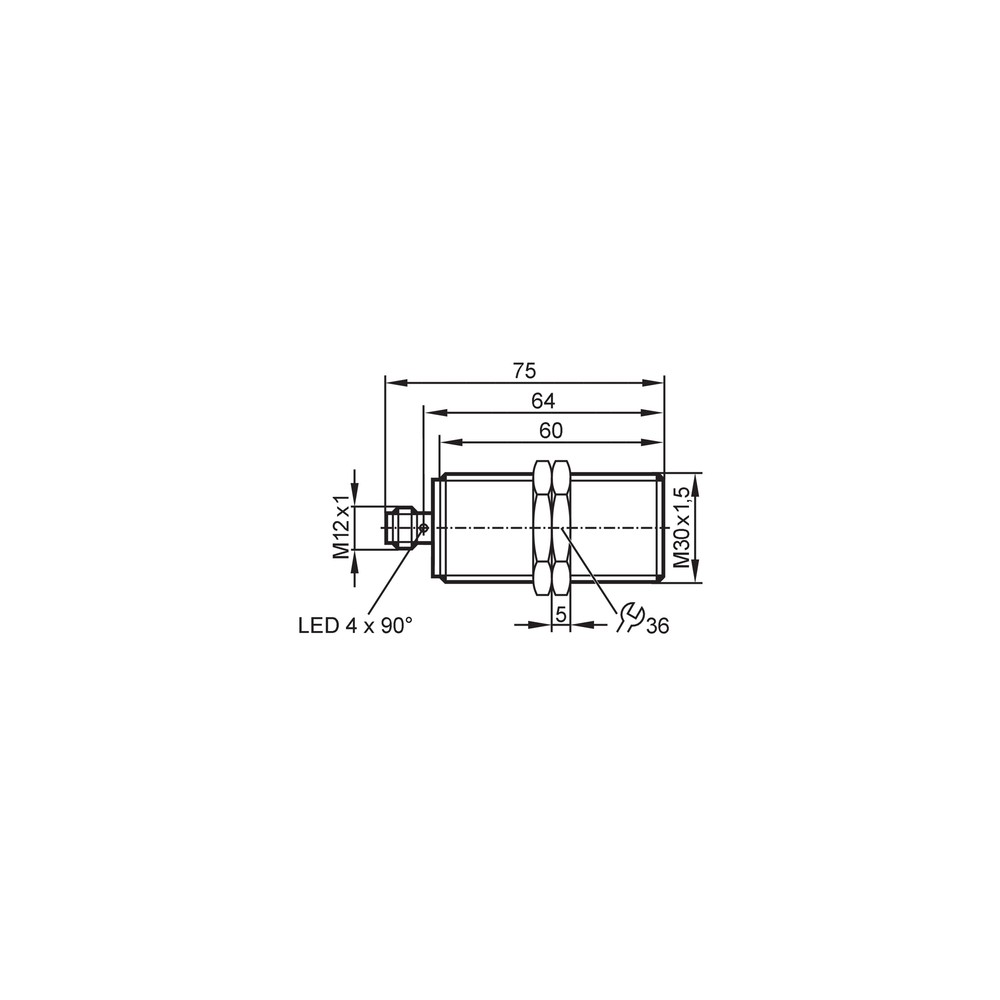

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alvo fora da distância de trabalho, material com fator de correção menor que o esperado ou alimentação/conexão inadequada.	Meça a alimentação nos terminais, confirme a ligação conforme o datasheet e teste com alvo metálico dentro da distância de trabalho informada.
A entrada do controlador não reconhece o sinal do sensor.	Incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ou erro na atribuição dos pinos do conector.	Confirme o tipo de entrada do controlador e compare a ligação M12 com o diagrama do datasheet.
O sensor comuta de forma instável ou em uma distância menor que a esperada.	Material do alvo, distância de trabalho ou condição de montagem diferente dos valores considerados na aplicação.	Confira o material do alvo e aplique o fator de correção correspondente; meça a distância entre a face ativa e o alvo.
A saída permanece em estado de proteção ou deixa de operar após a ligação.	Possível curto-circuito, sobrecarga ou inversão de polaridade no circuito conectado.	Desenergize o circuito, inspecione a ligação e a carga conectada, e confirme os limites elétricos no datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5465 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5465 e para que serve?

É um sensor indutivo para detecção de objetos em aplicações de automação industrial. Tem saída PNP normalmente aberta e alcance nominal de 10 mm.

Ele funciona com qualquer entrada de CLP?

Não necessariamente: a entrada deve ser compatível com sinal PNP normalmente aberto. Confira também a faixa de alimentação de 10...30 V DC e a ligação dos pinos no datasheet.

O sensor detecta plástico ou madeira?

A ficha especifica um sensor indutivo e não declara detecção de plástico ou madeira. Para uma aplicação que exija detecção desses materiais, consulte a documentação do fabricante sobre a tecnologia adequada.

Posso usar este modelo em um circuito que exige saída NPN?

Não como especificado: o II5465 possui saída PNP normalmente aberta. Se o circuito exigir NPN, selecione uma versão cuja ficha declare esse tipo de saída.

O LED acende, mas o CLP não recebe o sinal. O que devo verificar?

Verifique se a entrada do CLP aceita PNP, se a ligação M12 segue a atribuição de pinos do datasheet e se a alimentação está dentro da faixa especificada. O LED de status não confirma, por si só, a compatibilidade da entrada.

O sensor não detecta o alvo na distância esperada; preciso trocar a peça?

Antes de substituir, confira a distância de trabalho e o material do alvo, pois a ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre. Verifique também alimentação e ligação.

Devo comprar o sensor avulso ou um kit com cabo?

A unidade comercial informada é de uma peça e a ficha lista duas porcas de fixação. Um cabo não está identificado como incluso; confirme separadamente a conexão M12 necessária para a instalação.

Quando devo escolher outro sensor em vez do II5465?

Escolha outra configuração se o circuito exigir saída NPN, função normalmente fechada, alimentação fora de 10...30 V DC ou alcance diferente. Compare os requisitos com a ficha técnica do modelo alternativo.

Como faço a instalação elétrica do M12?

Use uma conexão M12 codificação A compatível e consulte o datasheet para identificar os pinos antes de ligar. Confirme a alimentação e a compatibilidade da entrada com PNP normalmente aberto.

Quais cuidados devo tomar na montagem mecânica?

Confirme a rosca M30 x 1,5, o método de montagem embutido e o desenho dimensional antes de instalar. A ficha informa torque de aperto de 50 Nm; consulte o datasheet para as condições de aplicação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade indicado para detecção indutiva de alvos; a ficha identifica o II5465 como sensor indutivo. (Ref.: Tipo de produto)

PNP

Tipo de saída de comutação declarado para o sensor. A entrada conectada deve ser compatível com essa configuração. (Ref.: Função elétrica)

Normalmente aberto

Função de saída informada para o modelo; consulte o diagrama do fabricante para interpretar os estados elétricos da instalação. (Ref.: Saída normalmente aberta)

Alcance de detecção

Distância nominal de detecção especificada para o sensor, considerando as condições definidas pelo fabricante. (Ref.: Alcance de detecção de 10 mm)

Montagem embutida

Método de montagem declarado para o sensor; a instalação deve seguir as dimensões e condições do desenho técnico. (Ref.: Método de montagem)
