Sensor Indutivo IFM II5446 M30 10mm PNP NA

Pré-visualizar: II5446 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP NA M12

II5446 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP NA M12

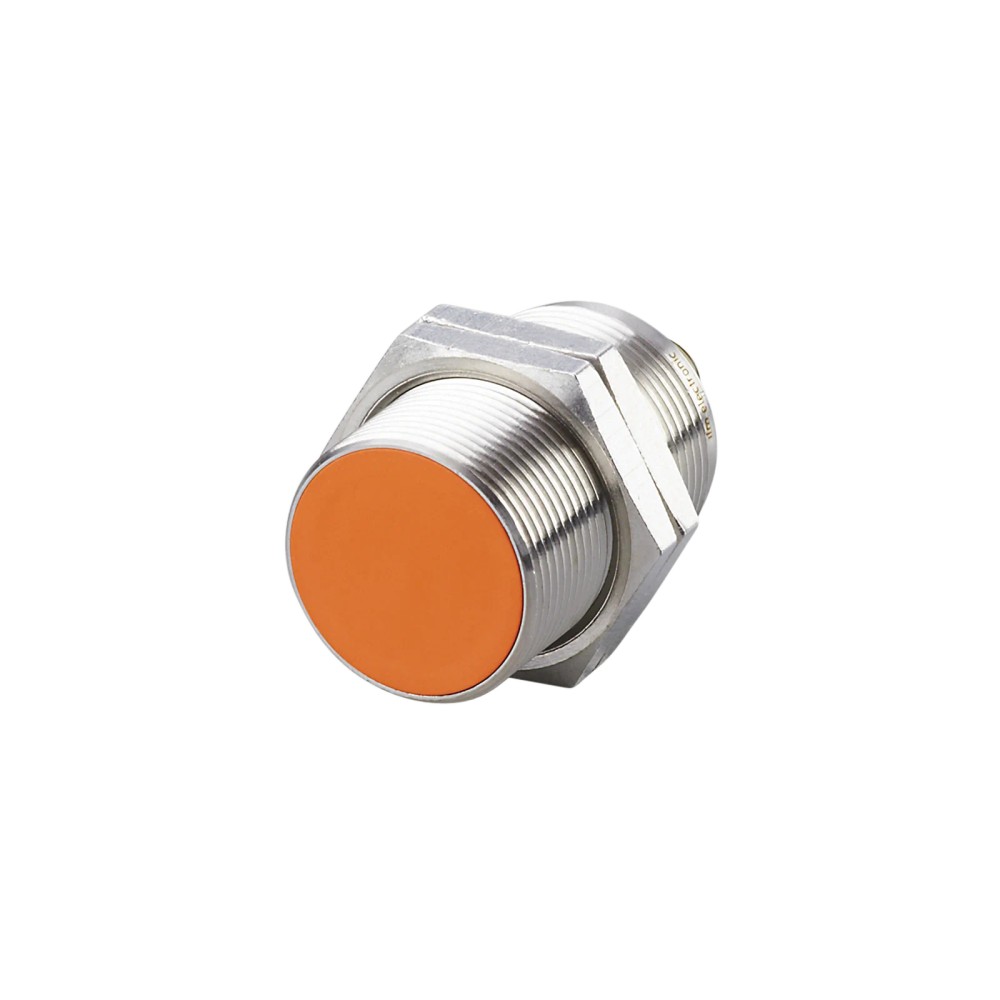

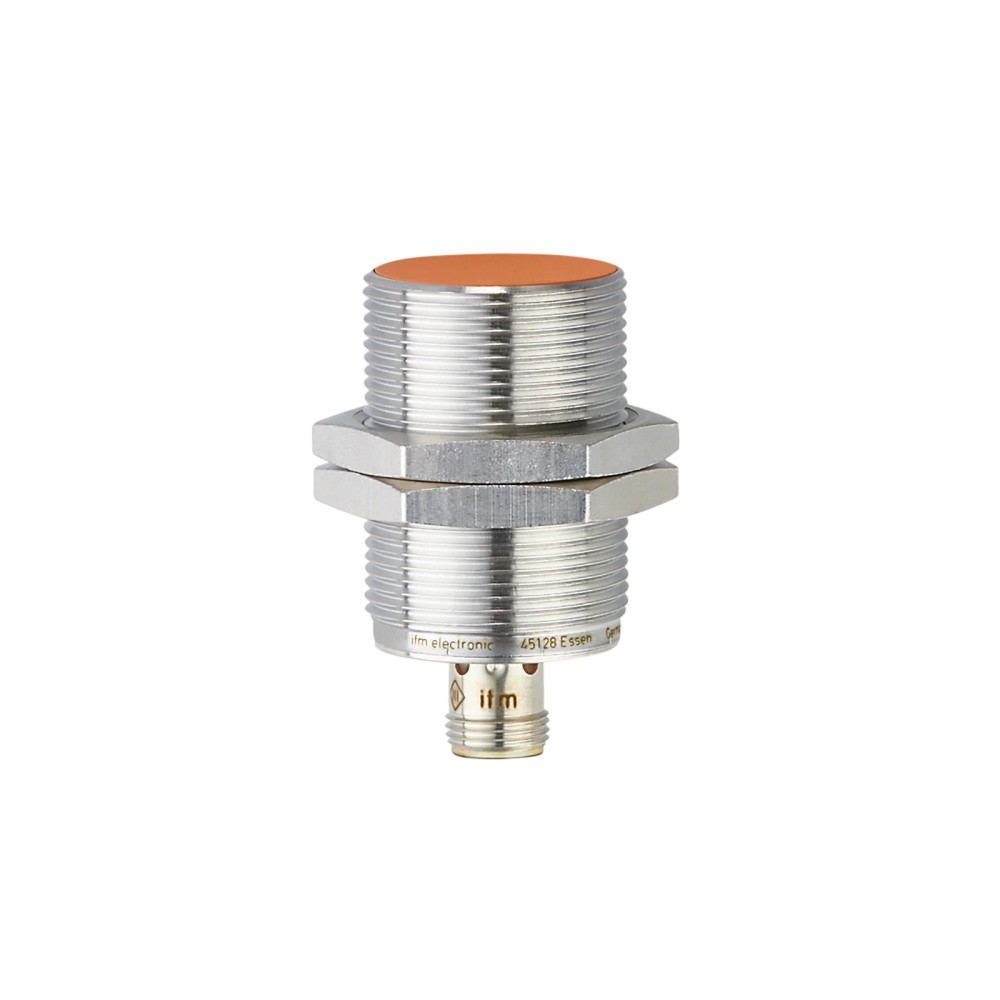

Imagem meramente ilustrativa

R$ 763,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5446
EAN: 4021179125901
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10 mm...mais

Fechar menu

Saiba mais sobre: "II5446 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm PNP NA M12"

Destaques do Produto

Alcance nominal

10 mm

Tipo de saída

PNP normalmente aberto

Conexão

M12, 3 contatos

Montagem

Embutida

Alimentação

10...30 V DC

Rosca

M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM II5446, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto, conexão M12

O IFM II5446 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui montagem embutida, alcance nominal de 10 mm e saída PNP normalmente aberta. A conexão elétrica é M12 de 3 contatos, e o sensor opera com alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M30 x 1,5; 55 mm
Montagem	Embutida
Alcance de detecção	10 mm
Saída	PNP, normalmente aberta
Conexão elétrica	M12, 3 contatos
Alimentação	10...30 V DC
Frequência de comutação	200 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação compatíveis com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Instalações que aceitem sensor roscado M30 x 1,5, montagem embutida e conexão M12 de 3 contatos.
Ambientes cuja temperatura ambiente permaneça entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecione quando o controlador exigir saída NPN ou normalmente fechada; a ficha especifica saída PNP normalmente aberta.
Não selecione quando a distância necessária de detecção exceder o alcance nominal de 10 mm.
Não use em uma interface que não aceite a conexão elétrica M12 de 3 contatos ou alimentação DC de 10...30 V.

APLICAÇÕES E USO

Uso em automação para detectar objetos metálicos sem contato, desde que a distância, o material do alvo e a interface elétrica atendam aos dados da ficha. A aplicação é uma contextualização do princípio de funcionamento; não há cenário industrial específico validado no contexto.
Instalações com montagem embutida em alojamento roscado M30 x 1,5, sujeitas à faixa ambiente de -25...80 °C. Verifique a geometria de montagem e a distância efetiva em função do material do alvo.
Aplicações com entrada de controlador compatível com saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 de 3 contatos. A ficha não identifica protocolos de rede.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM II5446, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto, conexão M12, verifique estes pontos:

Escolha o II5446 quando

A instalação requerer detecção indutiva, saída PNP normalmente aberta, montagem embutida, rosca M30 x 1,5 e conexão M12 de 3 contatos. Confirme que a alimentação está na faixa de 10...30 V DC e que a distância de detecção necessária está dentro do alcance especificado.

Procure outra configuração quando

O circuito exigir saída NPN, contato normalmente fechado, alimentação fora de 10...30 V DC, conexão diferente ou detecção além de 10 mm. Compare esses requisitos com a ficha do sensor alternativo; não presuma equivalência apenas pela dimensão da rosca.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção conforme ficha.
Modelo	II5446	Código do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179125901	Identificador comercial informado.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção	III	Classificação elétrica indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para a saída.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
EMC	EN 60947-5-2 / EN 55011 classe B	Referências de compatibilidade eletromagnética informadas.

Saídas e comutação
Função elétrica	PNP	Tipo de saída informado pelo fabricante.
Função da saída	Normalmente aberto	Estado funcional de saída indicado.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Frequência de comutação DC	200 Hz	Frequência máxima de comutação informada.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal informado.
Distância real de comutação Sr	10 ± 10 % mm	Valor e tolerância de comutação especificados.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação à distância real de comutação Sr.
Histerese	3...15 % de Sr	Faixa de histerese referenciada a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos ao material do objeto detectado, conforme ficha.

Conexões

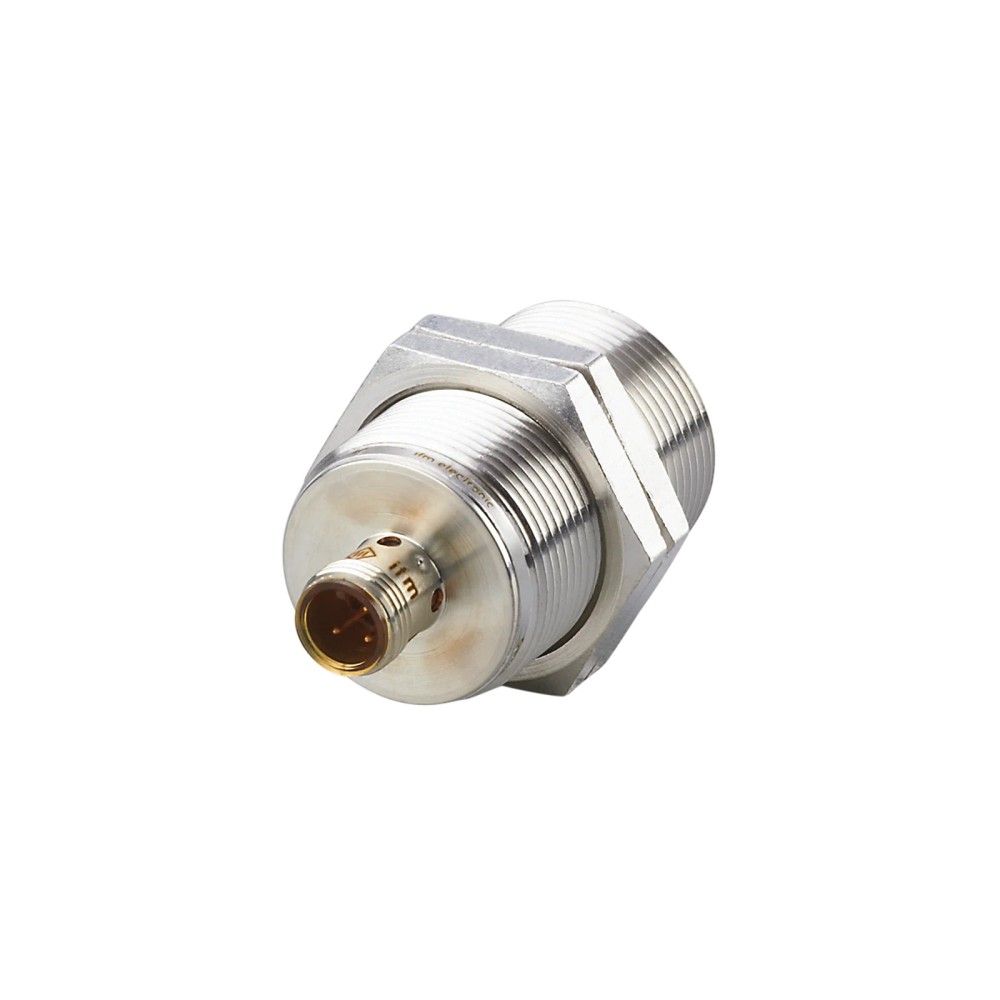

Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Interface física indicada; a ficha não informa protocolo de comunicação.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau declarado na ficha; observar condições de montagem e conexão para manter a proteção.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão de montagem roscada.
Dimensões	M30 x 1,5 / L = 55 mm	Diâmetro, passo da rosca e comprimento informados.
Tipo de montagem	Embutida	Configuração de montagem indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais construtivos informados na ficha.
Peso	135,5 g	Peso informado no dataset do produto.
Material incluído	2 porcas de fixação	Itens incluídos conforme ficha.

Displays e elementos de operação
Indicação de status	4 LEDs amarelos de status de chaveamento	Indicação visual informada na ficha.

Dados de confiabilidade e embalagem
MTTF	1134 anos	Valor declarado no dataset; não representa período de garantia nem vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software embedded incluído	Não	Informação de fornecimento indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de sensor com saída de comutação PNP.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão mecânica roscada M30 x 1,5; montagem embutida. Comprimento do corpo: 55 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sensor PNP normalmente aberto e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme a corrente admissível da entrada.
Entrada configurada ou projetada para sensor NPN	✗	A saída informada para o II5446 é PNP; a ficha não especifica saída NPN.
Instalação com conexão mecânica roscada M30 x 1,5 e montagem embutida	✓	A rosca e o tipo de montagem constam na ficha do produto; confirme espaço e geometria da instalação.
Instalação que requer alcance nominal acima de 10 mm	✗	O alcance de detecção informado é 10 mm; a ficha não sustenta alcance superior.
Aplicação em ambiente dentro de -25...80 °C e que requeira IP 67	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção IP 67.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM II5446, M30 x 1,5, alcance de detecção de 10 mm, PNP normalmente aberto, conexão M12

Confirme que a rosca de instalação é M30 x 1,5 e que a montagem prevista é embutida.
Verifique se a posição do sensor permite a detecção na distância de trabalho indicada e considere o material do alvo e seu fator de correção.
Instale o sensor sem exceder as condições mecânicas definidas pelo fabricante; consulte o datasheet para detalhes de montagem não apresentados aqui.
Conecte a interface M12 de 3 contatos ao circuito compatível com saída PNP normalmente aberta; consulte o datasheet para a pinagem antes de energizar.
Confirme que a alimentação está entre 10 e 30 V DC e que a entrada conectada aceita as características elétricas da saída.
Energize o circuito e verifique o chaveamento e a indicação pelos LEDs; valide a operação no conjunto instalado.

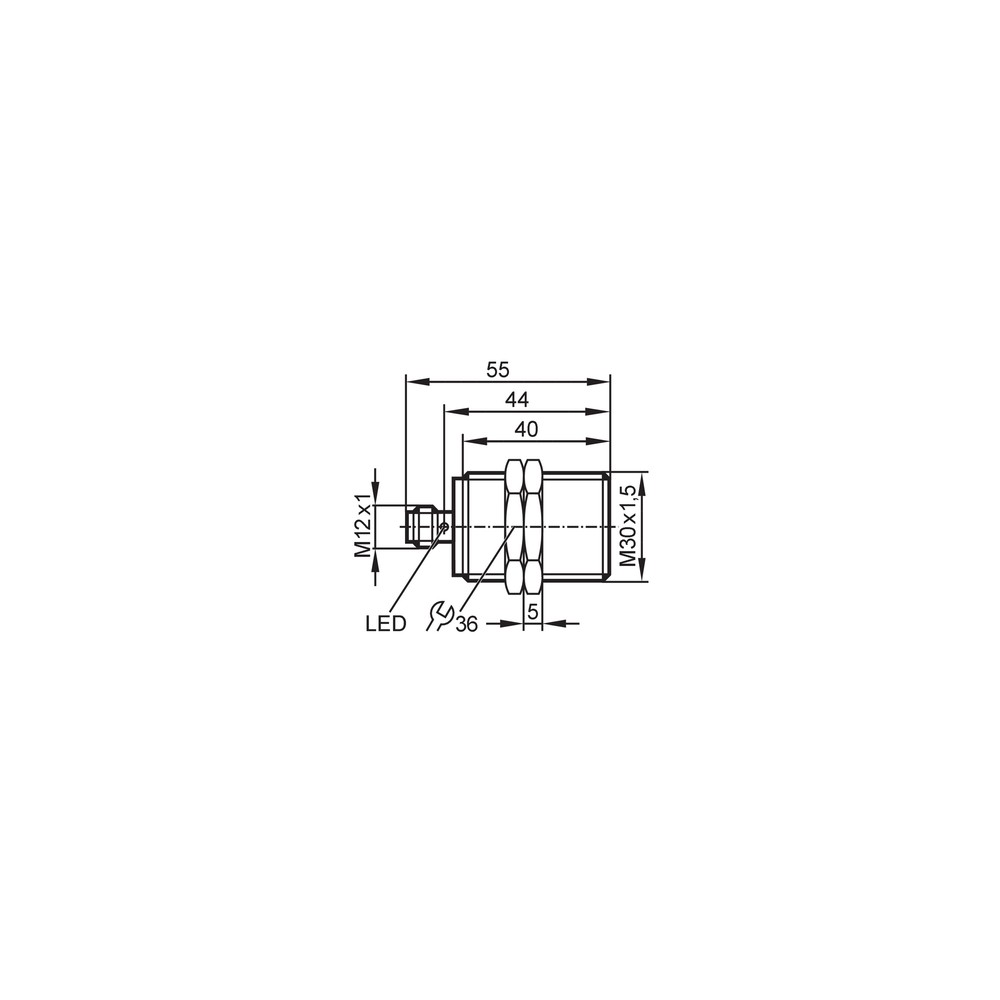

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alimentação ausente ou fora da faixa especificada, ligação incompatível com saída PNP ou objeto fora da distância de trabalho.	Meça a alimentação no conector, confira a compatibilidade da entrada com PNP normalmente aberto e verifique a posição e o material do objeto em relação à distância de trabalho.
A entrada do controlador permanece ativa ou inativa em relação ao estado esperado.	A lógica da entrada não corresponde à saída normalmente aberta ou a interface espera outro tipo de saída.	Compare a configuração elétrica do controlador com a saída PNP normalmente aberta e verifique o estado de comutação no sensor e na entrada.
A detecção ocorre a uma distância menor do que a esperada.	O alcance efetivo depende do material do alvo; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, consulte os fatores de correção da ficha e meça a distância de trabalho instalada.
A indicação visual ou a comutação fica intermitente.	Conexão M12 mal encaixada, alimentação instável ou instalação operando próxima dos limites de detecção.	Verifique o assentamento do conector, meça a tensão durante a operação e avalie a distância e o alinhamento do alvo conforme a instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5446 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5446 e para que serve?

É um sensor indutivo que detecta objetos sem contato. A ficha especifica montagem embutida, saída PNP normalmente aberta e alcance nominal de 10 mm.

Ele funciona com qualquer entrada de CLP?

Não necessariamente. A entrada deve ser compatível com saída PNP normalmente aberta, alimentação e características elétricas especificadas; a ficha não declara protocolo de comunicação.

O que acompanha o sensor?

A ficha lista duas porcas de fixação e uma unidade por embalagem.

Posso usar o II5446 em uma entrada NPN?

A ficha informa saída PNP, não NPN. Para uma entrada que exija NPN, selecione uma configuração cuja ficha declare esse tipo de saída.

Este modelo serve para detectar objetos a mais de 10 mm?

A ficha informa alcance de detecção de 10 mm e distância de trabalho de 0...8,1 mm. Ela não sustenta uso além desses valores.

O sensor acende, mas o CLP não muda de estado; o que verifico?

Verifique primeiro se a entrada do CLP é compatível com PNP normalmente aberto e confira a ligação M12 conforme a pinagem do datasheet. Também confirme a alimentação e o sinal na entrada.

O sensor não detecta uma peça de alumínio como detecta uma de aço; isso pode ocorrer?

Sim. A ficha informa fatores de correção distintos por material, incluindo 1 para aço e 0,4 para alumínio. Confira a distância instalada considerando o material do alvo.

Devo comprar este modelo ou uma versão NPN?

Escolha o II5446 quando o circuito exigir saída PNP normalmente aberta. Se a entrada exigir NPN, compare com um modelo cuja ficha especifique saída NPN, verificando também rosca, alcance, alimentação e conexão.

Que cuidados devo ter ao instalar e ligar o sensor?

Confirme a rosca M30 x 1,5, a montagem embutida e a distância de detecção necessária. Consulte o datasheet para a pinagem M12 e energize somente dentro da faixa especificada.

O sensor é adequado para qualquer condição de ambiente externo?

Não se pode concluir isso apenas pelo grau IP. A ficha especifica IP 67 e temperatura ambiente de -25...80 °C; avalie também as condições reais de instalação e conexão.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando ativa. (Ref.: função elétrica PNP)

Normalmente aberto

Função de saída que comuta quando a condição de detecção é atendida. (Ref.: função da saída normalmente aberto)

Montagem embutida

Configuração de instalação indicada para o sensor em seu alojamento. (Ref.: tipo de montagem embutido)

Sr — distância real de comutação

Parâmetro de distância de comutação especificado com valor nominal e tolerância. (Ref.: 10 ± 10 % mm)

Fator de correção

Fator associado ao material do alvo que deve ser considerado ao avaliar o alcance de detecção. (Ref.: fator de correção por material)
