Sensor Indutivo IFM II5436 M30

Pré-visualizar: II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67

II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67

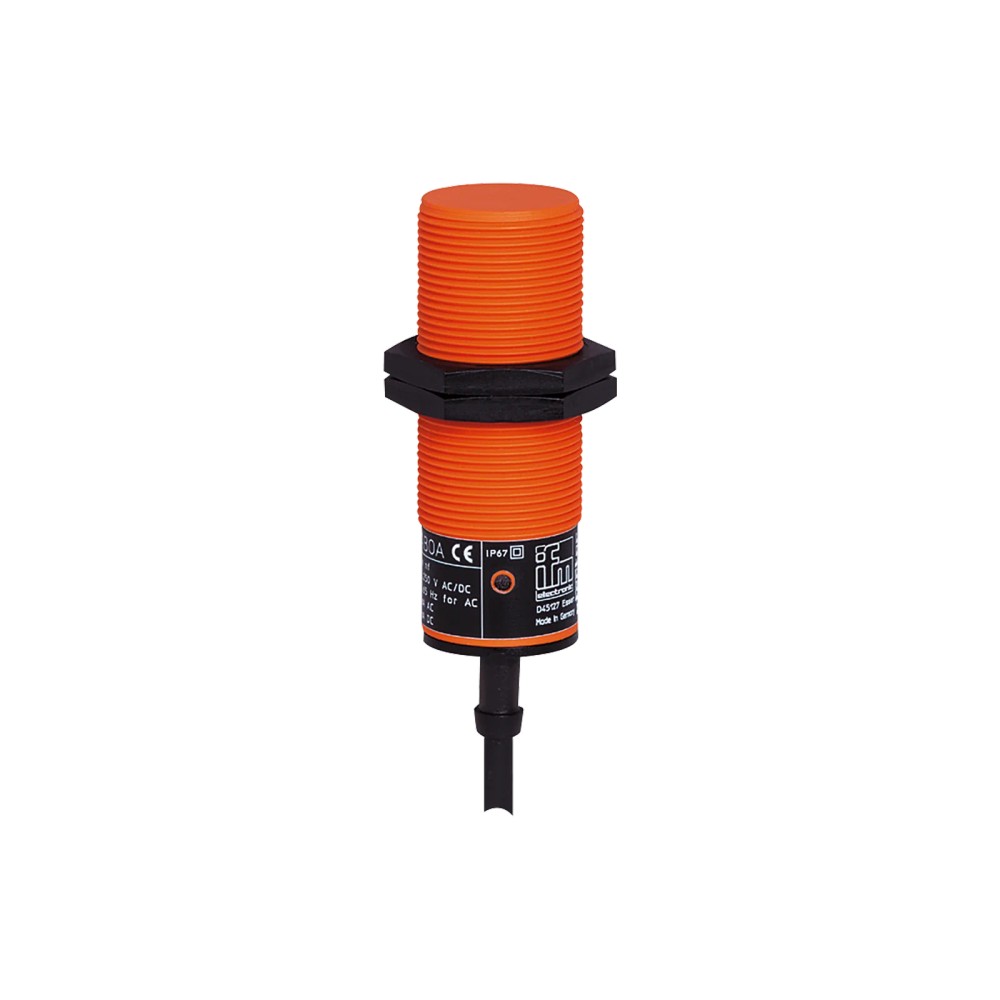

Imagem meramente ilustrativa

R$ 729,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5436
EAN: 4021179125802
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30 x...mais

Fechar menu

Saiba mais sobre: "II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67"

Destaques do Produto

Tipo de Rosca

M30 x 1,5

Alcance

15 mm

Saída

PNP/NPN

Conexão

Cabo 2m

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67

O II5436 é um sensor indutivo de proximidade robusto, ideal para automação industrial que requer detecção precisa de objetos metálicos. Com rosca M30 e alcance de 15 mm, este dispositivo oferece uma solução versátil com saída PNP/NPN e proteção IP67. É projetado para ambientes industriais exigentes com faixa de operação térmica entre -25 e 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Indutivo
Alcance	15 mm
Rosca	M30 x 1,5
Saída	PNP/NPN
Tensão	10-55V DC
IP	67
Frequência	200 Hz
Conexão	Cabo 2m PUR/PVC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem.
Monitoramento de posição em máquinas de embalagem.
Aplicações que exigem configuração versátil PNP/NPN em tensão DC.

⚠ Considere outro se precisa de:

Aplicações que exigem montagem embutida em metal (requer instalação não embutida).
Ambientes com interferência eletromagnética fora das normas EN 61000 citadas no datasheet.
Sistemas que demandam protocolos de comunicação industrial (IO-Link, Profibus, etc).

APLICAÇÕES E USO

Linhas de montagem automotiva: detecção de peças em esteiras.
Máquinas de embalagem: detecção de presença de bandejas metálicas.
Indústria alimentícia (áreas não lavadas por alta pressão): detecção de componentes de máquinas.

COMO ESCOLHER

Antes de comprar o II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67, verifique estes pontos:

Quando escolher este produto

Escolha quando precisar de uma detecção robusta com 15mm de alcance, onde a flexibilidade de usar PNP ou NPN em sistemas de 10-55V DC é necessária.

Quando buscar outra opção

Busque alternativas se a sua aplicação exigir montagem embutida (flush) dentro de metal ou se necessitar de protocolos de comunicação como IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...55 V DC	Faixa de alimentação permitida
Saída de comutação	PNP/NPN	Tipo de transistor de saída
Corrente máxima de saída	400 mA	Limite de carga da saída

Dados de Detecção
Alcance de detecção	15 mm	Distância nominal de sensoriamento
Tipo de montagem	Não embutido	Requisito de instalação física
Frequência de comutação	200 Hz	Velocidade máxima de operação

Dados Mecânicos
Dimensões	M30 x 1,5 / L = 81 mm	Especificação da rosca e comprimento
Grau de proteção	IP 67	Resistência a líquidos e poeira
Material da carcaça	PBT	Polímero de alta resistência

Condições Ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Sinal discreto (ON/OFF)

• Compatível com entradas digitais PNP/NPN

Conexões

Elétrica Cabo PUR/PVC 2m

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de ferro/aço	✓	Sensor indutivo otimizado para materiais ferrosos.
Detecção de cobre/alumínio	✓	Funciona com fatores de correção reduzidos (alumínio 0.3, cobre 0.2).
Integração IO-Link	✗	O sensor não possui interface de comunicação digital.

INSTALAÇÃO

Como instalar o II5436 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm PNP/NPN IP67

Limpe a área de montagem para garantir a fixação correta.
Posicione o sensor na furação M30 preparada.
Instale as porcas de fixação inclusas, apertando manualmente sem excesso de torque para não danificar o PBT.
Conecte os fios conforme o diagrama elétrico do fabricante (BK/WH).
Verifique se o cabo está aliviado de tensão mecânica próxima à conexão do sensor.
Energize o dispositivo e verifique o acendimento do LED amarelo de status na presença do alvo.

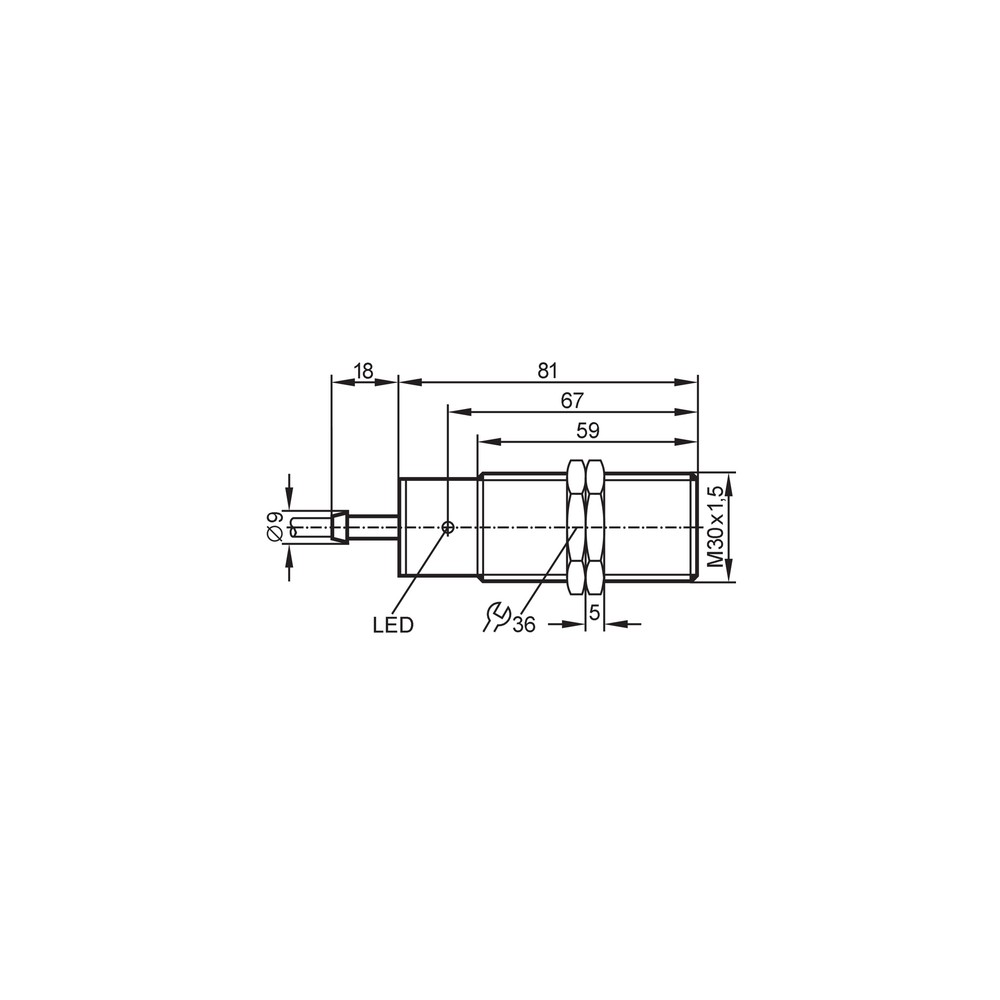

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o alvo.	Objeto fora da distância nominal ou desalinhado.	Verificar se a distância está dentro dos 15 mm e se o material é metálico.
Saída não ativa ou oscilante.	Sobrecarga ou curto-circuito na saída.	Medir a corrente de carga e verificar se o valor excede 400 mA.
Detecção constante (false trigger).	Instalação embutida em metal sem zona livre.	Verificar se há metal ao redor da face ativa conforme requisito 'não embutido'.
O sensor não liga ou LED falha.	Tensão fora da faixa especificada.	Medir a voltagem na entrada do sensor (deve ser 10-55V DC).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos II5436 (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo II5436 da IFM?

O sensor II5436 é um sensor indutivo de proximidade projetado para detecção de objetos metálicos sem contato físico, operando em aplicações de automação industrial com rosca M30.

Este sensor é compatível com meu CLP?

Ele é compatível com a maioria dos sistemas de controle (CLP) que operam em tensões entre 10 e 55V DC e possuem entradas de sinal PNP ou NPN.

Este sensor possui comunicação IO-Link?

O produto NÃO possui comunicação IO-Link e não deve ser utilizado em aplicações que exijam diagnósticos avançados de rede ou integração digital por barramento.

Posso instalar este sensor em qualquer posição?

O sensor é classificado como 'não embutido', exigindo uma zona livre de metal ao redor da face ativa de 15mm para garantir a precisão de detecção.

O que fazer se o sensor parar de detectar objetos?

Se o sensor não estiver comutando, verifique primeiro o LED amarelo de status; se ele não acender na presença de um objeto metálico, verifique a integridade da fiação e a tensão de alimentação.

Por que o sensor parece estar em curto-circuito?

A causa provável é uma falha na fiação ou sobrecarga na saída; verifique se a corrente de carga está dentro do limite de 400 mA especificado.

Este modelo é melhor que a versão com conector M12?

Esta versão (II5436) é um sensor de detecção padrão com saída configurável PNP/NPN, enquanto outras versões da série II podem incluir conectores M12 ou comunicação IO-Link.

Como decidir entre este sensor de 15mm e um de 20mm?

A escolha entre este modelo e um sensor de maior alcance depende da geometria do seu alvo; para alvos menores ou maiores que a área de detecção nominal, a estabilidade de comutação pode variar.

Qual o cuidado principal na instalação?

Para a instalação, rosqueie o corpo M30 na estrutura de montagem e utilize as porcas inclusas para o travamento, garantindo que o cabo esteja protegido contra tração e estresse mecânico.

Quem fornece este produto?

O faturamento e a logística são geridos diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do item.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo eletromagnético de alta frequência (Ref.: Princípio de indução).

PNP/NPN

Referente à configuração da saída de comutação, permitindo compatibilidade com lógica de controle positiva ou negativa (Ref.: Função elétrica).

IP67

Grau de proteção contra poeira e imersão temporária em água (Ref.: Grau de proteção).

Não Embutido

Montagem do sensor onde a face ativa deve estar livre de materiais metálicos ao redor para evitar detecções falsas (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de descomutação no afastamento do objeto (Ref.: 1...20% de Sr).
