Sensor Indutivo IFM II5430 M30 PNP 15mm

Pré-visualizar: II5430 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 15mm NA

II5430 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 15mm NA

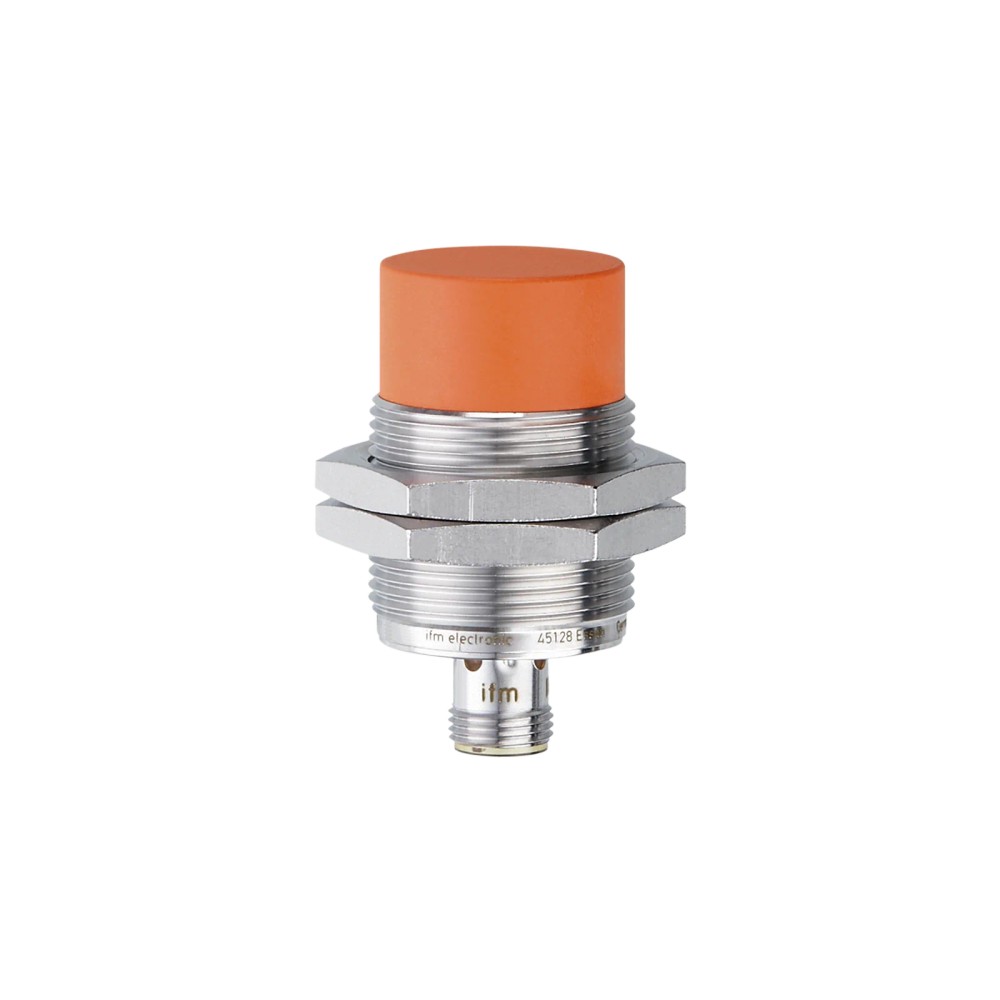

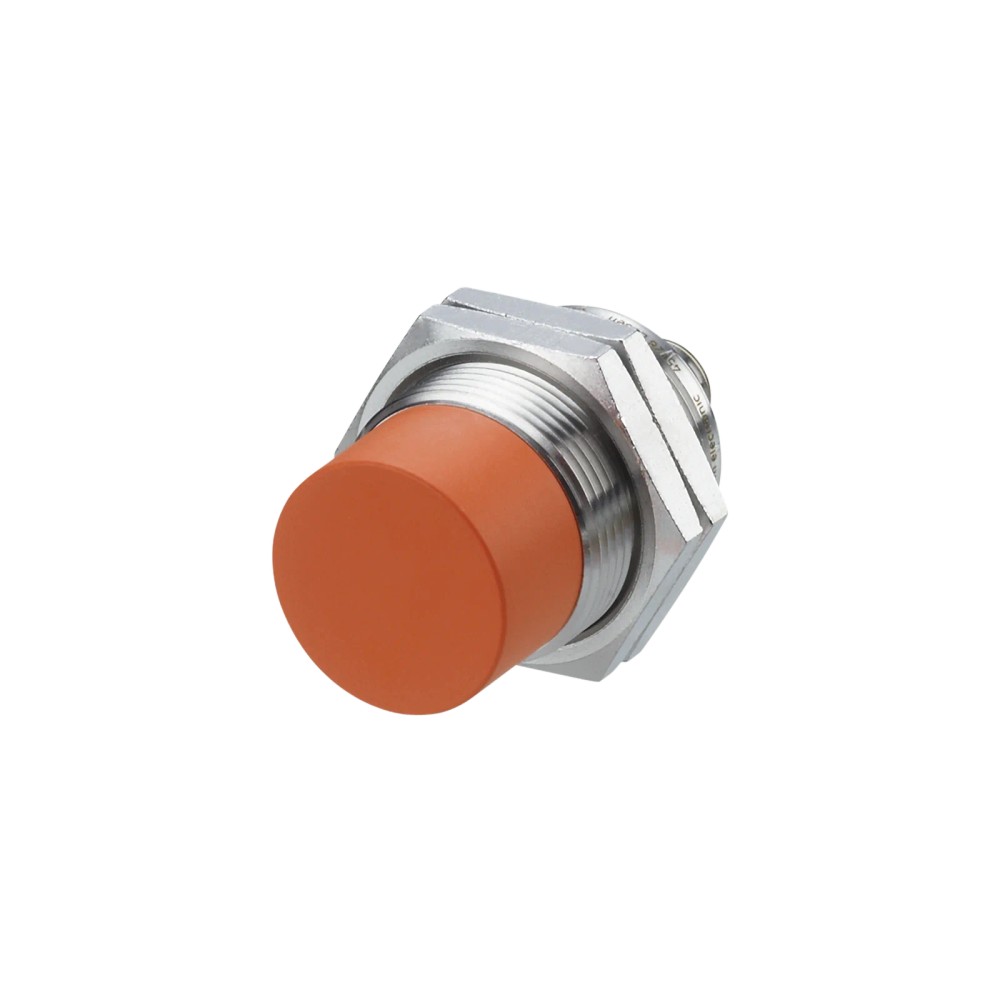

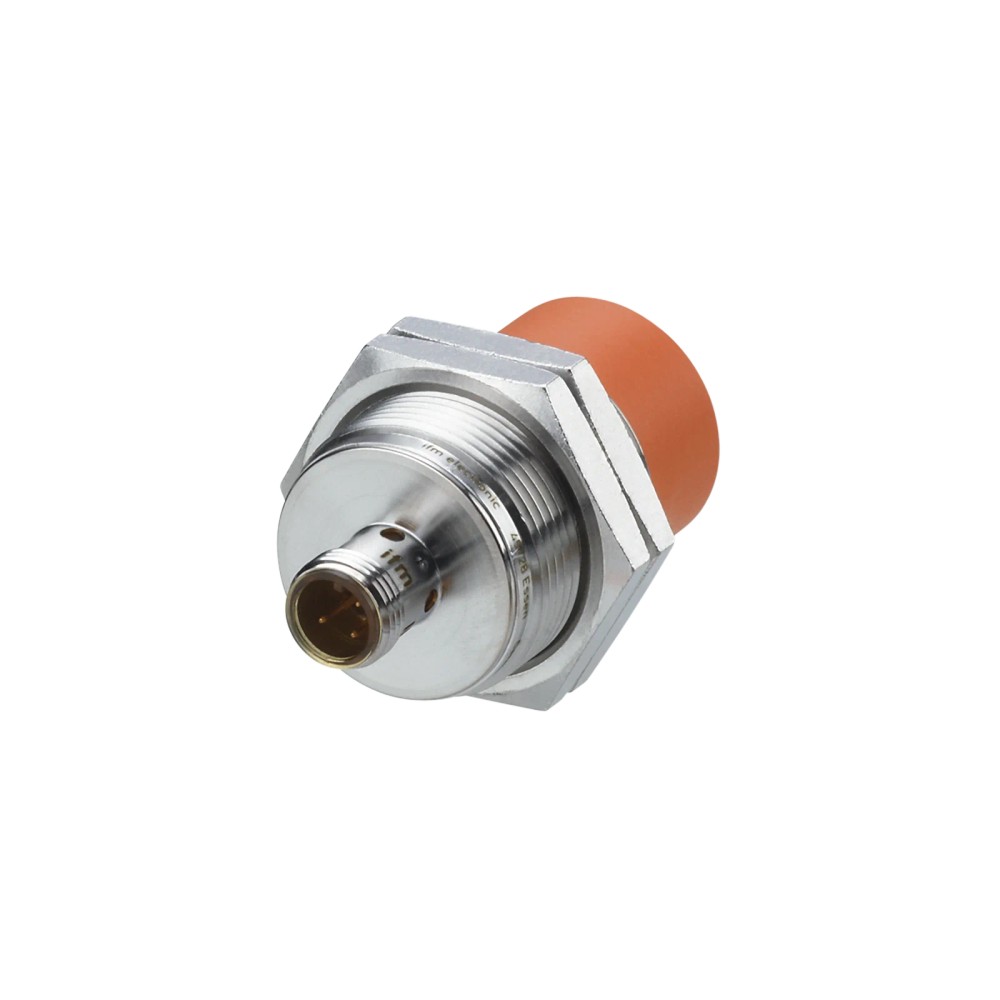

Imagem meramente ilustrativa

R$ 763,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5430
EAN: 4021179125741
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP -...mais

Fechar menu

Saiba mais sobre: "II5430 IFM - Sensor Indutivo ifm Detecção de objetos M30 PNP 15mm NA"

Destaques do Produto

Tipo de Saída

PNP - Normalmente Aberto

Alcance de Detecção

15 mm

Diâmetro da Rosca

M30

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5430 M30 15mm PNP NA

O II5430 é um sensor indutivo de alta performance para detecção de objetos metálicos em automação industrial. Possui alcance de 15 mm, rosca M30 e corpo em latão com bronze branco, garantindo durabilidade. A saída é do tipo PNP com configuração normalmente aberto (NA).

PRINCIPAIS ESPECIFICAÇÕES

SKU	II5430
Marca	IFM
Distância de Detecção	15 mm
Rosca	M30 x 1,5
Saída	PNP / NA
Conexão	M12
Proteção	IP 67
Material	Latão revestido bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem
Uso em ambientes industriais com necessidade de proteção IP67
Aplicações que exigem alta confiabilidade com MTBF elevado

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas sem isolamento
Detecção de materiais não condutores como madeira ou plástico
Uso em ambientes onde a temperatura ultrapasse 80 °C ou seja inferior a -25 °C

APLICAÇÕES E USO

Monitoramento de presença em linhas de transporte de metal.
Detecção de fim de curso em cilindros pneumáticos industriais.
Contagem de peças metálicas em esteiras de alta velocidade (até 200 Hz).
Posicionamento preciso de braços robóticos em estações de solda.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5430 M30 15mm PNP NA, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações de detecção de metal robustas que exigem montagem não embutida e uma carcaça resistente (latão revestido em bronze).

Quando evitar

Evite se o espaço de montagem for restrito a uma cavidade metálica (exija modelos de montagem embutida) ou se o ambiente for corrosivo a ponto de requerer aço inoxidável (316L).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	Latão revestido com bronze branco	Material de alta resistência mecânica para ambientes industriais.
Dimensões	M30 x 1,5 / L = 55 mm	Rosca padrão M30 para instalação em furos existentes.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação padrão para automação industrial 24V.
Tipo de saída	PNP / Normalmente Aberto	Comutação de carga positiva ao detectar o objeto.
Frequência de comutação	200 Hz	Capacidade de detecção em alta velocidade.

Faixa de Detecção
Alcance de detecção	15 mm	Distância nominal de detecção para aço St37.
Tipo de montagem	Não embutido	Requer zona livre ao redor da face ativa.

COMPATIBILIDADE

Comunicação

• Saída digital PNP (sem protocolo de comunicação digital)

Conexões

Elétrica Conector M12 de 3 pinos, contatos dourados

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira e umidade	✓	Possui grau de proteção IP 67 contra sólidos e líquidos.
Montagem rente em placa metálica	✗	É um sensor tipo 'não embutido', causando falhas se montado rente ao metal.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5430 M30 15mm PNP NA

Verifique se o local de montagem não é embutido em metal para evitar falsos positivos.
Rosqueie o sensor no suporte utilizando as duas porcas fornecidas.
Ajuste a distância entre a face ativa e o alvo (ideal < 12,15 mm).
Aplique o torque de aperto de 50 Nm para fixação segura.
Conecte o cabo M12 de 3 pinos garantindo a vedação do conector.
Alimente o sensor com 10-30V DC e verifique o acendimento do LED de status ao aproximar o objeto.

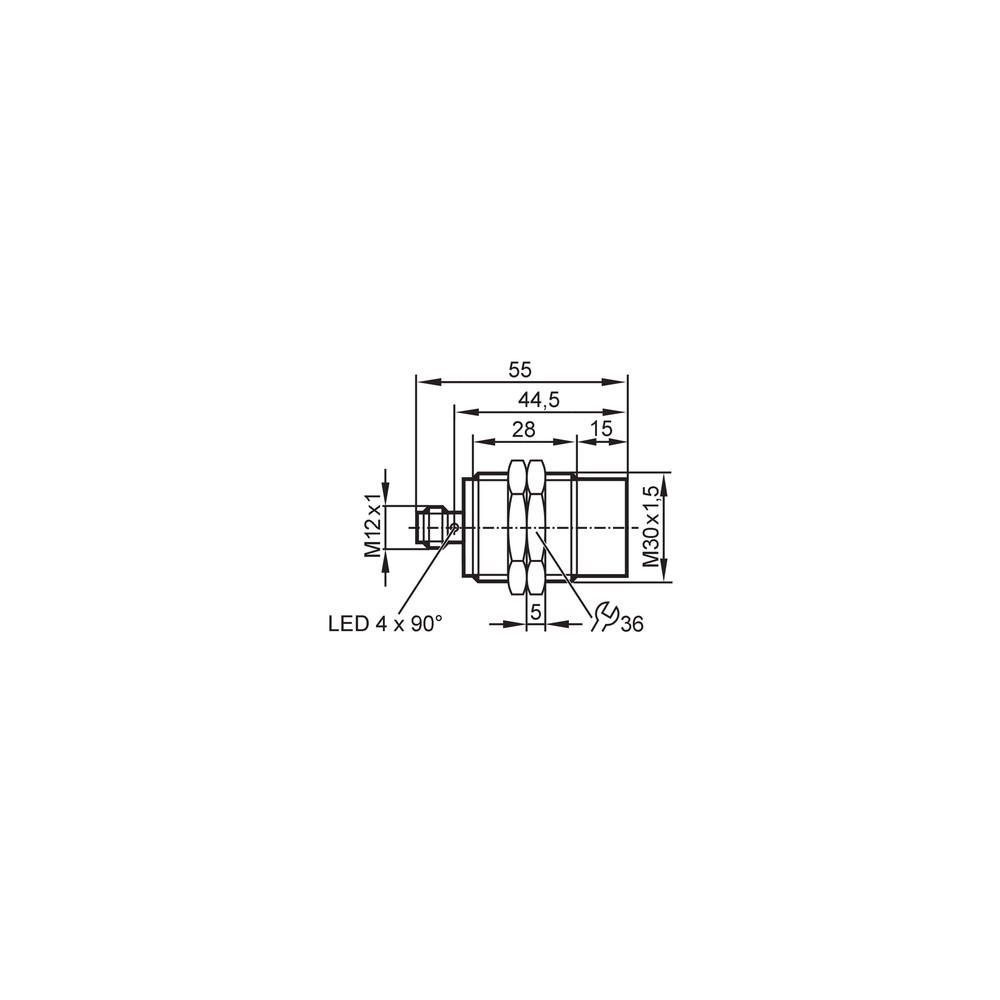

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Detecção permanente (LED sempre aceso).	Objeto metálico muito próximo à borda de montagem (efeito de blindagem).	Verificar se o sensor está montado com a distância correta da zona embutida conforme manual.
Falha na comutação ou LED não acende.	Tensão de alimentação fora da faixa (abaixo de 10V ou acima de 30V).	Medir a tensão com multímetro no conector M12 durante a operação.
Aquecimento do sensor ou desativação da saída.	Carga conectada superior a 100mA.	Conferir o consumo da carga em relação à especificação do sensor.
Intermitência no sinal.	Cabo M12 mal conectado ou com fio rompido.	Testar continuidade do cabo e firmeza na conexão do conector M12.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial II5430 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo II5430 da IFM e qual sua principal função?

Este sensor indutivo II5430 é um dispositivo de detecção de objetos metálicos sem contato, operando com tecnologia PNP e alcance de 15 mm, projetado para aplicações industriais de automação.

O que acompanha o sensor indutivo II5430 na embalagem?

O pacote inclui o sensor indutivo, duas porcas de fixação e o manual técnico. A conexão elétrica é feita via conector M12 de 3 pinos.

O sensor II5430 detecta qualquer tipo de material ou objeto?

O sensor não é adequado para detectar objetos não metálicos como plásticos, madeira ou líquidos sem presença de metal, pois seu princípio de operação depende da indução eletromagnética em materiais condutores.

Existe alguma restrição de montagem para este sensor?

Este modelo é do tipo não embutido. Ele não deve ser utilizado em aplicações onde o sensor precisa ser montado nivelado com superfícies metálicas sem o devido isolamento, pois isso causará detecções falsas ou contínuas.

O que fazer se o sensor parar de detectar objetos subitamente?

Sintomas como falha na comutação ou LEDs apagados podem indicar problemas na alimentação (10-30V DC) ou rompimento de cabos. Verifique a tensão no conector M12 e a integridade da conexão.

Por que o LED de status pode estar piscando rapidamente?

Uma queda de tensão na saída ou aquecimento excessivo pode ser sinal de curto-circuito. Verifique se a carga conectada não excede 100mA e se a fiação está correta conforme o diagrama.

Vale a pena escolher este modelo em vez de sensores de plástico comuns?

Este sensor é uma escolha superior para ambientes que exigem durabilidade com seu invólucro de latão revestido em bronze branco e contatos dourados, diferindo de modelos de plástico simples.

Posso usar este sensor para medir distâncias variadas?

Este sensor é focado em detecção de posição industrial básica; se sua aplicação exige medição de distância analógica ou detecção de longa distância (maior que 15mm), deve-se buscar modelos de sensores indutivos de maior alcance ou sensores laser.

Qual o cuidado principal na instalação mecânica?

O sensor deve ser fixado utilizando as porcas fornecidas com um torque máximo de 50 Nm. Garanta que o sensor esteja alinhado perpendicularmente ao alvo para garantir a repetibilidade da detecção.

Qual a procedência deste componente?

Este é um produto original ifm electronic, faturado diretamente pelo fabricante, garantindo procedência técnica e suporte oficial para aplicações industriais.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece sinal positivo (+V) quando o objeto é detectado. (Ref.: Funcao eletrica)

Não embutido

Tipo de montagem onde a face ativa do sensor deve ficar livre de obstruções metálicas ao redor para evitar interferências. (Ref.: Tipo montagem)

Histerese

Diferença entre o ponto de detecção e o ponto de desativação do sensor, garantindo estabilidade no sinal. (Ref.: Histerese)

IP 67

Grau de proteção que indica total resistência a poeira e proteção contra imersão temporária em água. (Ref.: IP rating)

Frequência de comutação

Velocidade máxima de ciclos de liga/desliga que o sensor pode suportar por segundo. (Ref.: Frequencia de comutacao)
