Sensor Indutivo IFM II5321 M30

Pré-visualizar: II5321 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, PNP/NPN

II5321 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, PNP/NPN

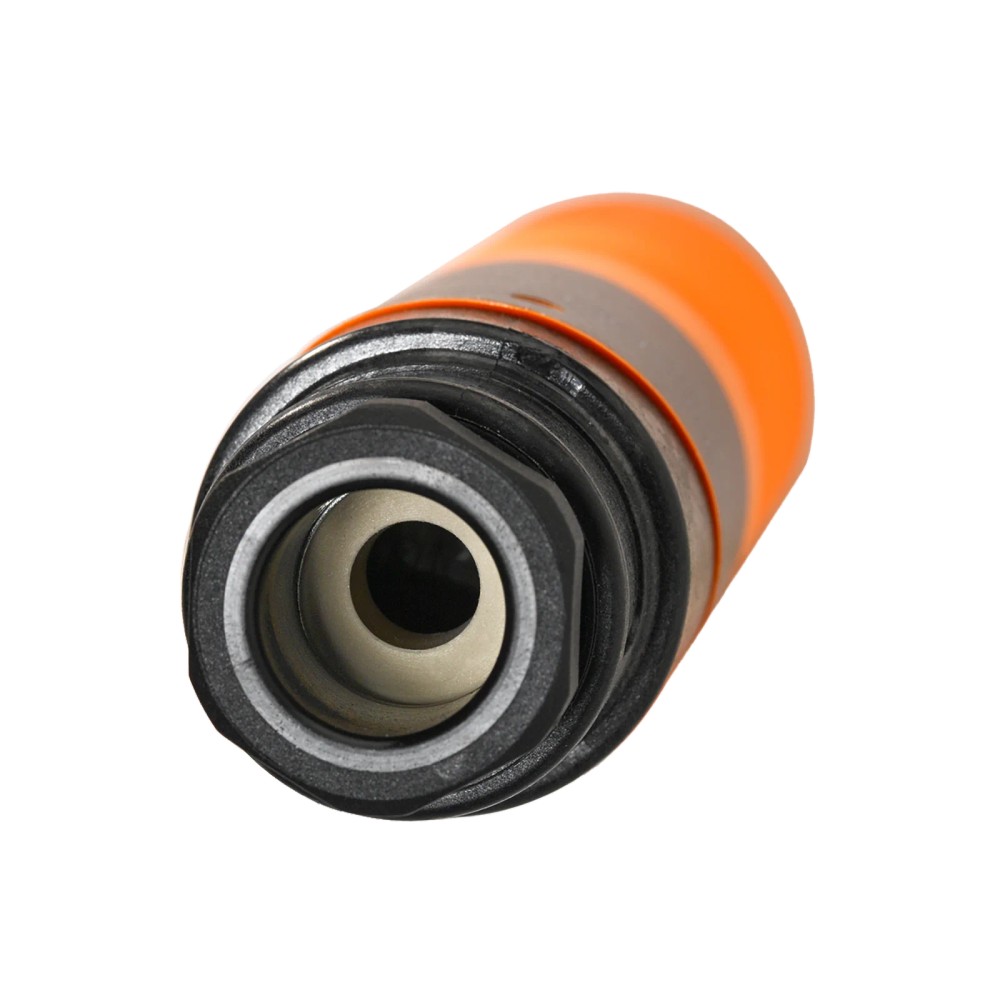

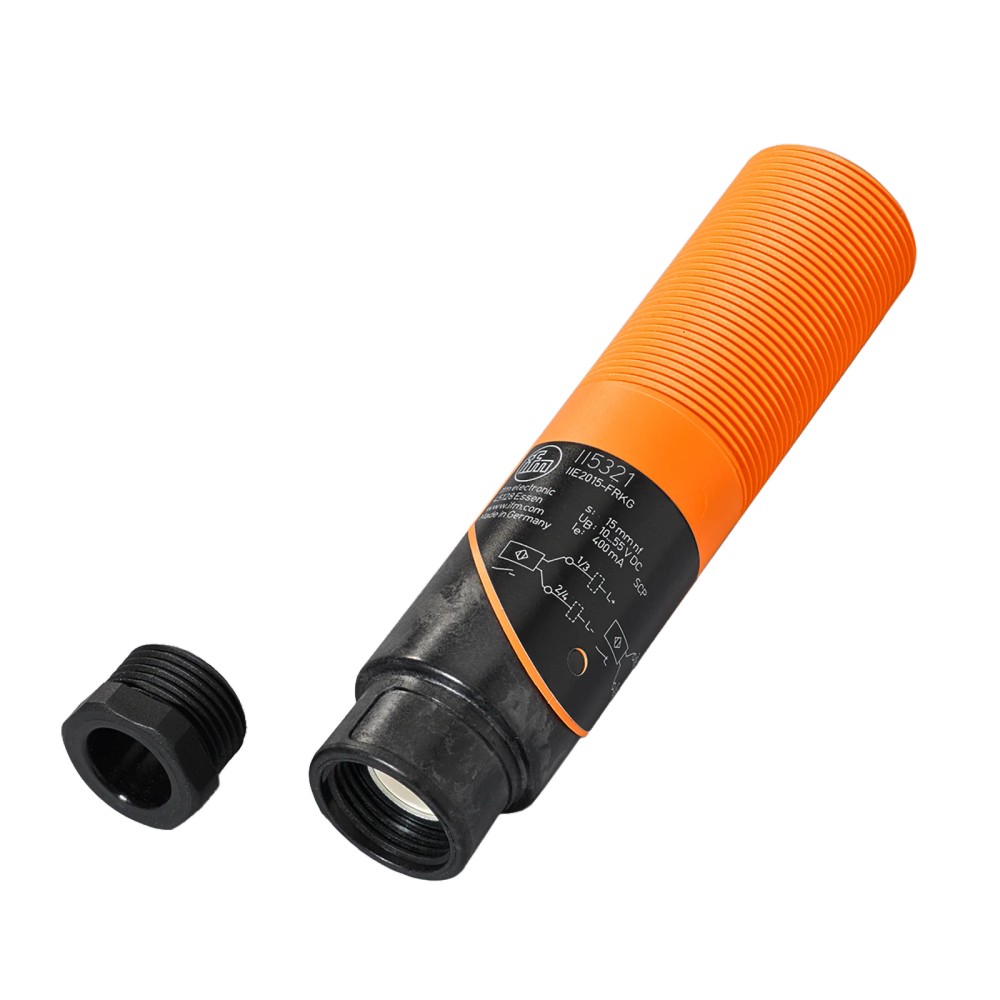

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II5321
EAN: 4021179124812
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "II5321 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, PNP/NPN"

Destaques do Produto

Alcance nominal

15 mm, não embutido

Tipo de saída

PNP/NPN selecionável

Alimentação

10...55 V DC

Montagem mecânica

Rosca M30 x 1,5

Ligação

Terminais; cabo com diâmetro externo Ø 7...13 mm

Ambiente

-25...80 °C; IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II5321, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável

O IFM II5321 é um sensor indutivo DC para detecção de objetos, com montagem não embutida e rosca M30 x 1,5. Oferece alcance nominal de 15 mm e saída PNP/NPN selecionável, com função de abertura ou fechamento selecionável. Opera com alimentação de 10 a 55 V DC e possui grau de proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo DC
Alcance de detecção	15 mm; montagem não embutida
Saída de comutação	PNP/NPN, selecionável
Função de saída	Abertura / fechamento, selecionável
Tensão de operação	10...55 V DC
Frequência de comutação	200 Hz
Conexão elétrica	Terminais de até 2,5 mm²; prensa-cabo M20 x 1,5; revestimento de cabo Ø 7...13 mm
Grau de proteção	IP 65
Temperatura ambiente	-25...80 °C
Dimensões e material	M30 x 1,5; comprimento 125 mm; invólucro em PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em instalação que aceite corpo roscado M30 x 1,5 e montagem não embutida.
Aplicações com alimentação DC entre 10 e 55 V, carga compatível com a saída selecionada e frequência de comutação de até 200 Hz.
Instalações em que a conexão por terminais e a passagem de cabo com diâmetro externo de 7 a 13 mm sejam adequadas.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir sensor embutido: este modelo é especificado para montagem não embutida.
Não selecione para alimentação fora da faixa de 10...55 V DC ou para operação acima de 200 Hz.
Não selecione quando a temperatura ambiente exceder -25...80 °C ou quando for exigido grau de proteção superior ao IP 65.

APLICAÇÕES E USO

Detecção de objetos em máquinas ou equipamentos com espaço para instalação roscada M30 x 1,5 e montagem não embutida; aplicação inferida a partir das características do sensor, não indicada como aplicação específica pelo fabricante nesta ficha.
Monitoramento de presença ou posição de objetos em sistemas de automação com entrada compatível com a saída PNP ou NPN selecionada; valide a carga e a lógica elétrica no controlador.
Uso em ambiente cuja temperatura permaneça entre -25 e 80 °C e que aceite a proteção IP 65. A ficha não declara adequação a imersão, lavagem de alta pressão ou exposição química específica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II5321, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável, verifique estes pontos:

Escolha o II5321

Quando a aplicação requer detecção indutiva, alcance nominal de 15 mm, corpo roscado M30 x 1,5, montagem não embutida e alimentação DC dentro da faixa especificada. Confirme também a compatibilidade da entrada do controlador com a saída PNP ou NPN escolhida.

Considere outra configuração

Busque outro modelo se a instalação exigir montagem embutida, frequência acima de 200 Hz, alimentação fora de 10...55 V DC ou condições ambientais fora de -25...80 °C e IP 65. A ficha disponível não especifica distância mínima entre sensores nem materiais de alvo; valide esses requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria informada na ficha.
Modelo	II5321	Identificação do produto.
Marca	IFM	Marca informada para o produto.
GTIN	4021179124812	Identificador comercial.
Part number do anúncio	II5321	Identificação prioritária do anúncio.
Part number em registro de catálogo	IIE2015-FRKG	Consta no registro de catálogo; há divergência com os dados prioritários do anúncio, portanto confirme com o fabricante antes de usar para substituição.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...55 V DC	Faixa de operação informada.
Classe de proteção	II	Classe de proteção elétrica indicada na ficha.
Corrente máxima constante da saída de comutação DC	400 mA	Limite indicado para a saída; dimensione a carga conforme o datasheet.
Proteção contra sobrecarga	Sim	Proteção informada para o produto.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo especificado para a saída de comutação.
Corrente residual máxima	1 mA	Valor máximo especificado para a saída.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.

Saídas e comutação
Saída de comutação	PNP/NPN	Tipo de saída selecionável, conforme anúncio.
Função de saída	Abertura / fechamento, selecionável	Função elétrica selecionável.
Frequência de comutação DC	200 Hz	Frequência de comutação especificada.
Display	1 LED amarelo de status de chaveamento	Indicação visual de estado informada.

Detecção e desvios
Alcance de detecção	15 mm	Valor nominal; montagem não embutida.
Distância real de comutação Sr	15 ± 10 % mm	Faixa de distância real de comutação informada.
Distância de trabalho	0...12,1 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 65	Grau de proteção indicado na ficha.
EMC	EN 60947-5-2; EN 55011 classe B	Referências de compatibilidade eletromagnética informadas.
MTTF	1699 anos	Valor publicado no registro de dados fornecido; consulte o datasheet para contexto e condições de referência.

Dados mecânicos e conexão
Designação da rosca	M30 x 1,5	Dimensão da rosca do invólucro.
Comprimento	125 mm	Comprimento indicado para o produto.
Tipo de montagem	Não embutido	Requisito de montagem informado.
Material do invólucro	PBT	Material indicado para o invólucro.
Material da tampa da extremidade	PC	Material indicado no registro de catálogo.
Conexão elétrica	Terminais de até 2,5 mm²; prensa-cabo M20 x 1,5	Dados de conexão informados na ficha.
Diâmetro externo do revestimento do cabo	Ø 7...13 mm	Faixa de cabo indicada para a entrada.
Peso	116 g	Peso informado no conjunto de atributos do catálogo.

Instalação e fornecimento
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica saída discreta de comutação PNP/NPN.

Conexões

Elétrica Alimentação DC de 10...55 V. Saída de comutação PNP/NPN selecionável, com função de abertura/fechamento selecionável. Ligação por terminais de até 2,5 mm²; prensa-cabo M20 x 1,5 para cabo com revestimento de Ø 7...13 mm. Verifique a configuração de saída e a compatibilidade elétrica com a entrada do controlador antes de energizar.

Processo Conexão mecânica roscada M30 x 1,5. Instalação não embutida; não é uma conexão de processo para fluido informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN, alimentação DC dentro de 10...55 V e carga dentro dos limites da saída	✓	A ficha especifica saída PNP/NPN selecionável e faixa de tensão DC de 10...55 V; confirme a configuração, a carga e a fiação no datasheet.
Montagem que requer corpo roscado M30 x 1,5 e instalação não embutida	✓	A designação de rosca e o tipo de montagem constam na ficha do produto.
Sistema que exige protocolo de comunicação digital ou comunicação por IO-Link	✗	A ficha informa saída discreta de comutação e não indica protocolo de comunicação.
Alimentação exclusivamente AC ou tensão DC fora de 10...55 V	✗	O produto é especificado para tensão DC de 10...55 V.
Aplicação que exige montagem embutida ou frequência de comutação acima de 200 Hz	✗	A ficha indica montagem não embutida e frequência de comutação de 200 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II5321, M30 x 1,5, alcance de detecção de 15 mm, saída PNP/NPN selecionável

Confirme que a posição de montagem aceita rosca M30 x 1,5 e instalação não embutida.
Verifique no datasheet a distância de detecção requerida e o espaço disponível para o comprimento de 125 mm.
Selecione a configuração PNP ou NPN e a função de abertura ou fechamento conforme a entrada do controlador.
Garanta alimentação DC dentro da faixa de 10...55 V e verifique a carga e os limites elétricos da saída no datasheet.
Passe cabo com revestimento de diâmetro externo entre 7 e 13 mm pelo prensa-cabo M20 x 1,5 e conecte aos terminais respeitando o diagrama do fabricante.
Fixe o sensor com as porcas fornecidas e teste a comutação e o LED de status antes de colocar o sistema em operação.

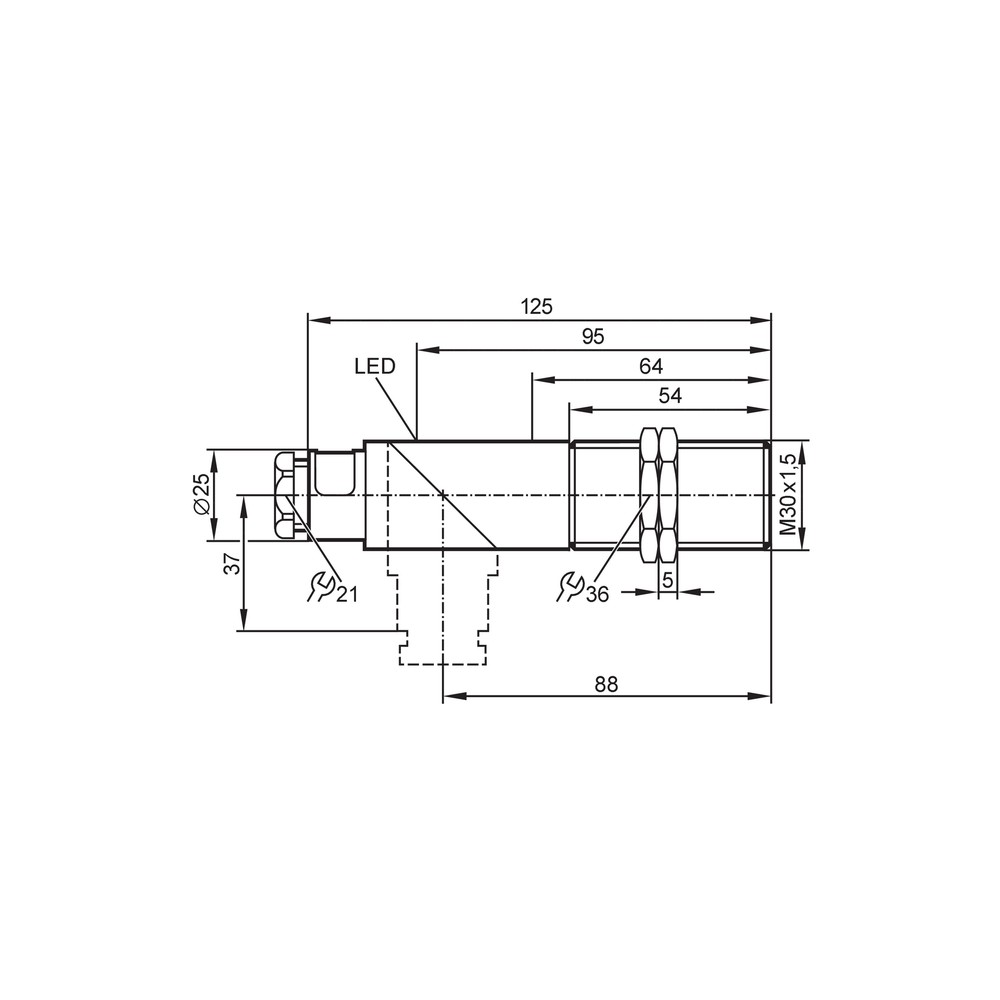

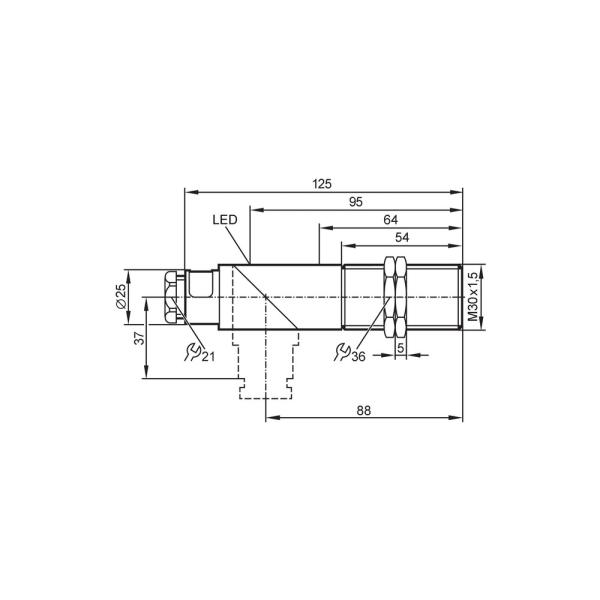

Desenho Dimensional

ACESSÓRIOS

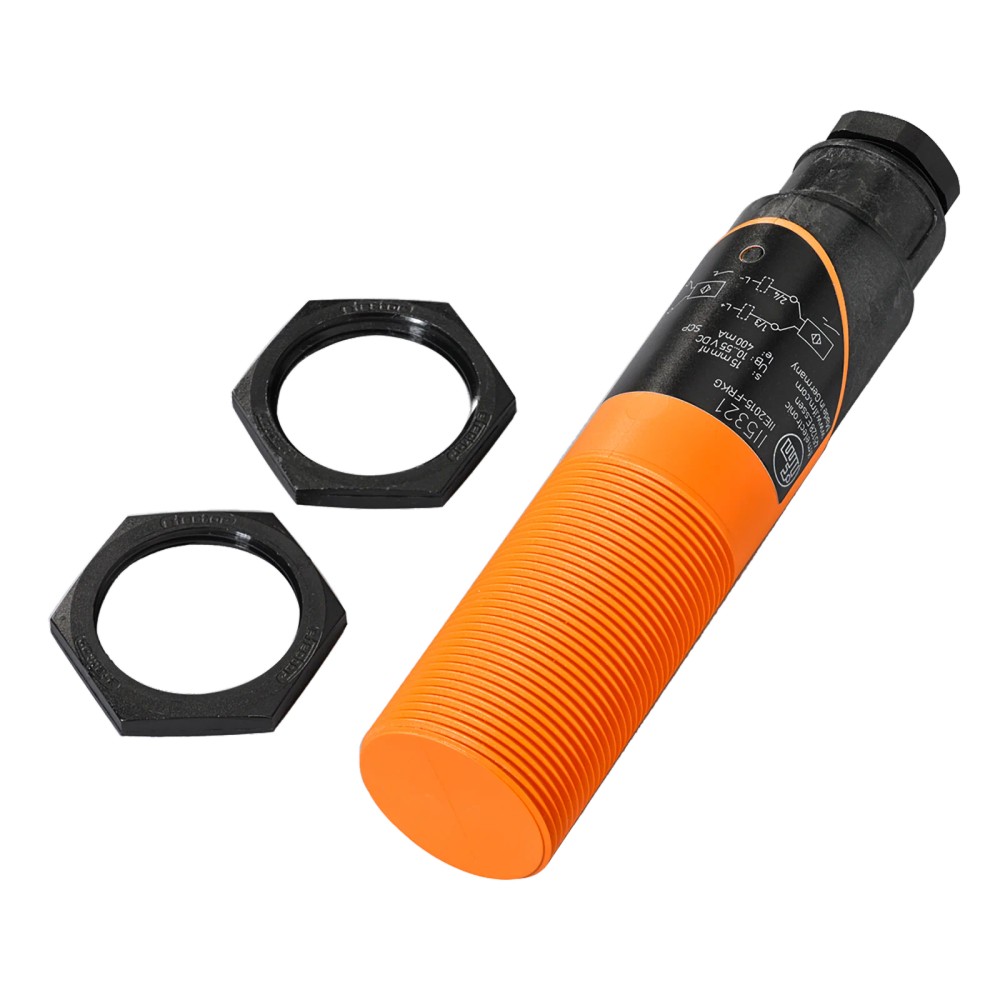

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou configuração de saída incompatível com a entrada do controlador.	Meça a alimentação nos terminais, confira a configuração PNP/NPN e abertura/fechamento e valide a fiação conforme o datasheet.
A entrada do controlador permanece acionada mesmo sem detecção aparente.	Incompatibilidade entre a lógica de saída selecionada e a entrada, ou interpretação incorreta da função de abertura/fechamento.	Confirme a lógica elétrica da entrada e a configuração selecionada no sensor; compare o estado da saída com o diagrama do fabricante.
Detecção instável ou ponto de comutação diferente do esperado.	Alvo instalado fora da distância de trabalho ou montagem não embutida sem espaço adequado ao redor do sensor.	Meça a distância entre a face sensora e o alvo e confira a montagem e os valores de detecção no datasheet.
O sensor desliga ou a saída deixa de responder durante a operação.	Possível sobrecarga, curto-circuito, ligação invertida ou condição elétrica fora dos limites da saída.	Desenergize o circuito, inspecione a fiação e a carga, verifique a corrente e a tensão de operação e consulte o datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II5321 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II5321 e para que serve?

É um sensor indutivo DC para detectar objetos sem contato mecânico direto. Possui saída PNP/NPN selecionável e montagem não embutida.

O II5321 pode ser ligado a uma entrada PNP ou NPN?

A saída de comutação é selecionável entre PNP e NPN. A compatibilidade depende da configuração escolhida e das características elétricas da entrada do controlador.

O que vem junto com o sensor?

A ficha informa que acompanham o produto duas porcas de fixação. Não há outros acessórios listados.

Este sensor serve para montagem embutida?

Não. A ficha especifica montagem não embutida; para uma instalação embutida, selecione um modelo cuja ficha indique essa forma de montagem.

Posso usar o II5321 em alimentação AC?

A ficha especifica alimentação DC de 10 a 55 V. Não há compatibilidade com alimentação AC informada.

O sensor parou de detectar: o que devo verificar antes de substituí-lo?

Verifique a tensão de alimentação nos terminais, a configuração PNP/NPN, a função de saída e a distância entre o sensor e o alvo. Compare a ligação com o datasheet antes de trocar o componente.

A saída não aciona a entrada do CLP; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a saída selecionada e a lógica elétrica da entrada do CLP. Confira também a alimentação, a fiação e a configuração de abertura ou fechamento.

Devo comprar um kit ou o sensor avulso?

A ficha indica uma peça por embalagem e duas porcas de fixação incluídas. Não há informação de kit com sensores adicionais.

Como escolher entre este modelo e outro sensor indutivo?

Escolha o II5321 se a aplicação exigir 15 mm de alcance nominal, montagem não embutida, rosca M30 x 1,5 e alimentação DC de 10...55 V. Para montagem embutida ou frequência acima de 200 Hz, procure um modelo cuja ficha atenda a esses requisitos.

Que cuidados devo tomar na instalação elétrica?

Use cabo com revestimento de Ø 7...13 mm, respeite o limite dos terminais e configure a saída conforme a entrada do controlador. Consulte o datasheet para a identificação dos terminais e o diagrama de ligação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica detecção com alcance nominal de 15 mm.

PNP/NPN

Tipos de saída de comutação cuja seleção deve corresponder à entrada do controlador.

Montagem não embutida

Forma de instalação indicada pelo fabricante para este sensor; não equivale a uma especificação de montagem embutida.

Histerese

Diferença entre os pontos de comutação e retorno, expressa na ficha como percentual de Sr.

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a ficha deste produto informa IP 65.
