Sensor Indutivo IFM II505A M30 - Totalmente Metálico

Pré-visualizar: II505A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 15mm

II505A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 15mm

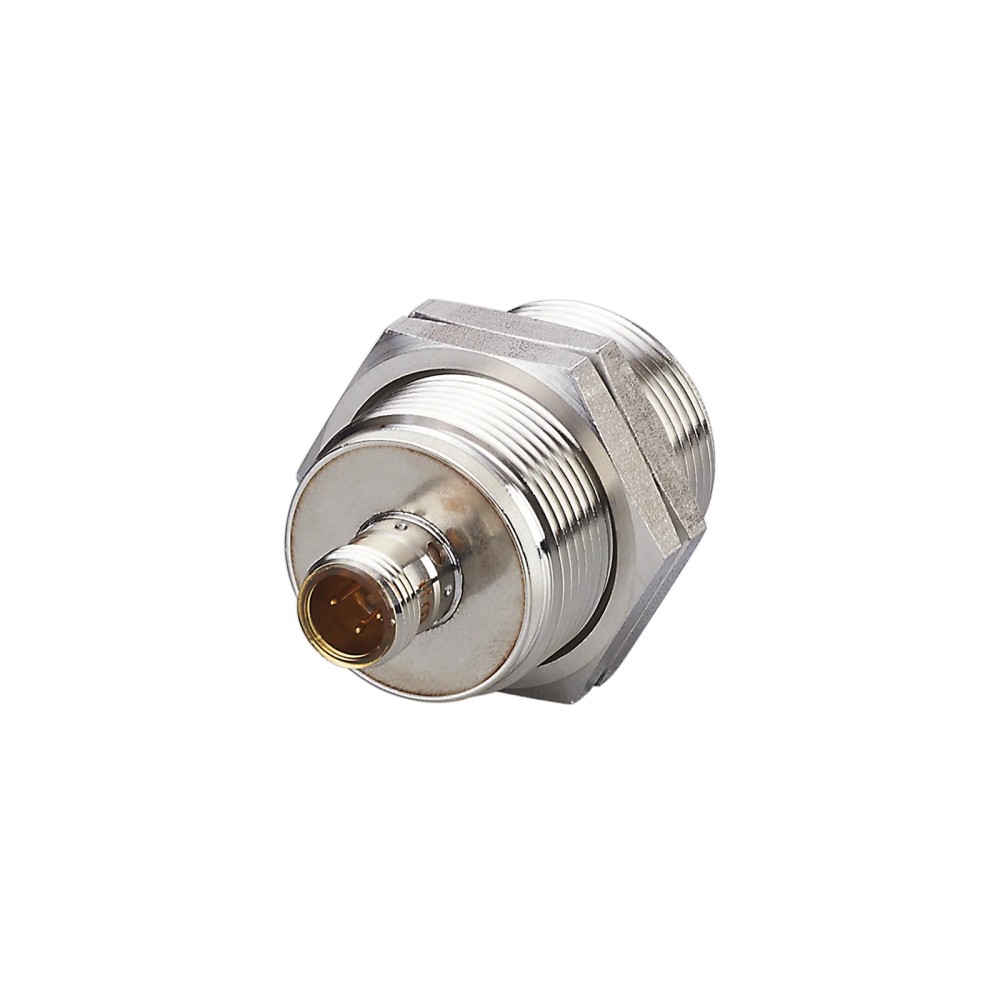

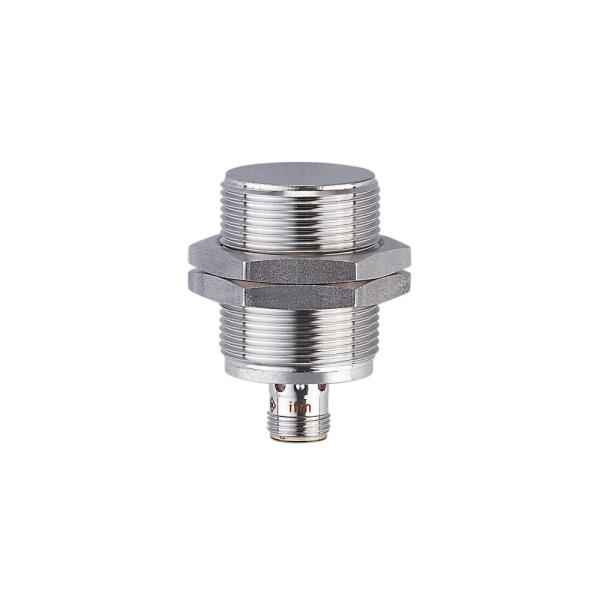

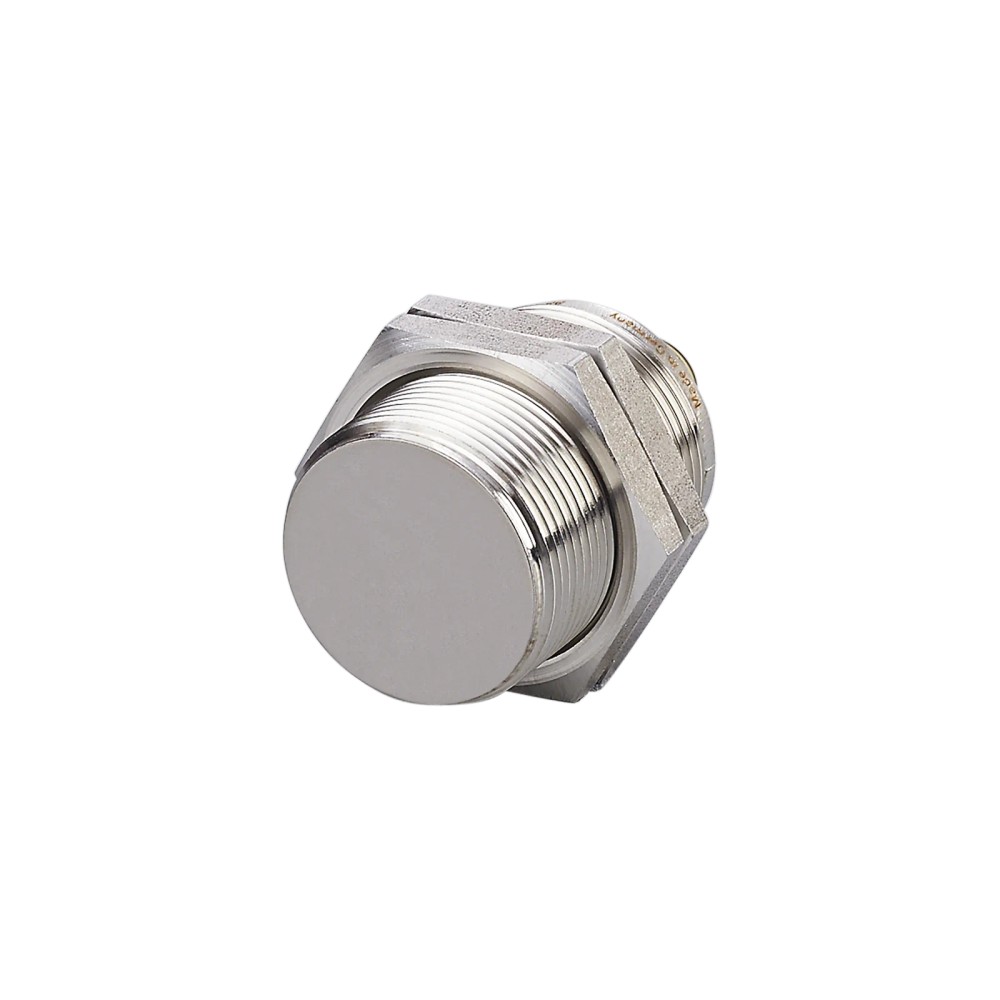

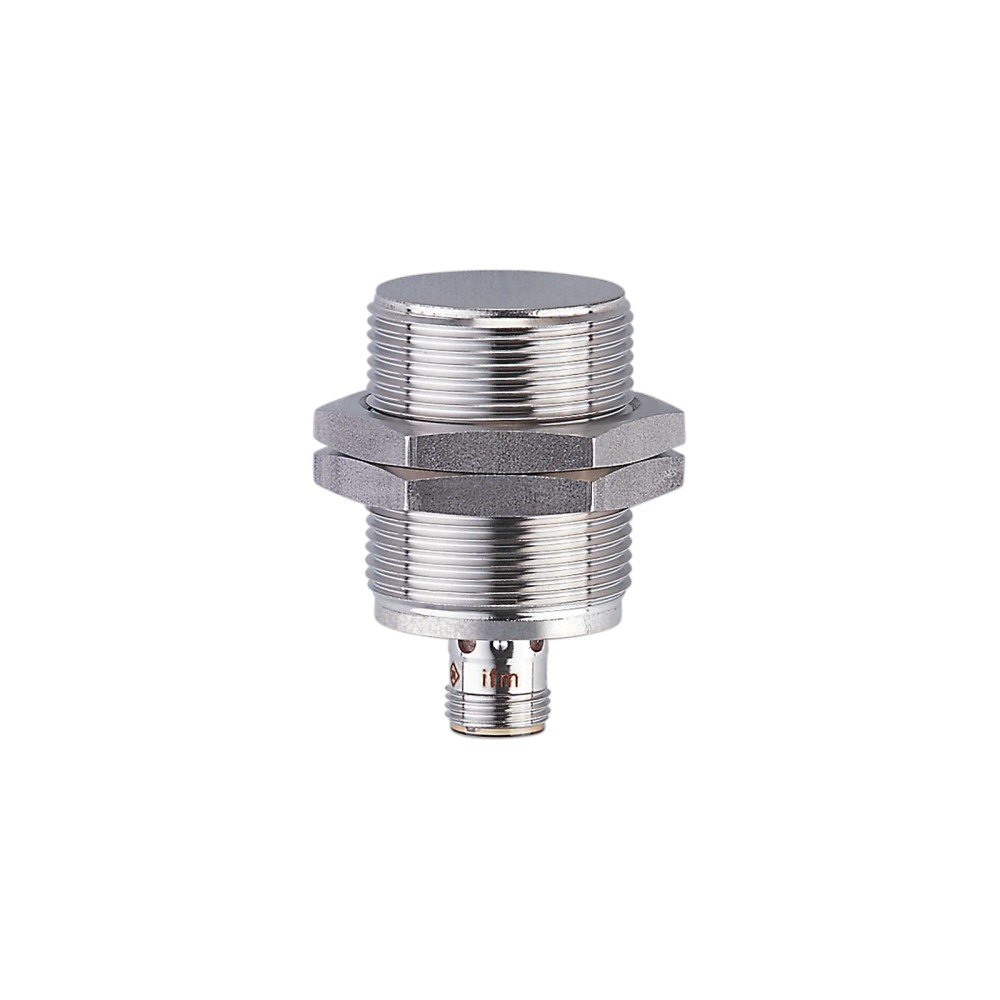

Imagem meramente ilustrativa

R$ 921,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II505A
EAN: 4021179324427
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "II505A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 15mm"

Destaques do Produto

Alcance nominal

15 mm; montagem embutida

Tipo de saída

PNP normalmente aberta

Tensão

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem mecânica

Rosca M30 x 1,5; comprimento 50 mm

Uso em área potencialmente explosiva

Verificar a adequação às identificações ATEX/IECEx do equipamento e às exigências da instalação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II505A IFM – Sensor indutivo totalmente metálico M30 PNP, alcance de 15 mm, para áreas potencialmente explosivas

O IFM II505A é um sensor indutivo totalmente metálico para detectar objetos metálicos, incluindo aplicações em áreas potencialmente explosivas conforme as identificações e aprovações especificadas pelo fabricante. Possui saída PNP normalmente aberta, alcance nominal de 15 mm e conexão elétrica M12 de 3 fios. Seu invólucro é M30 x 1,5, com montagem embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Aplicação indicada	Áreas potencialmente explosivas; aprovações BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X
Alcance de detecção	15 mm, montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados; sensor de 3 fios
Tensão de operação	10...30 V DC
Grau de proteção	IP 67; fora de áreas explosivas, IP 65, IP 66, IP 67, IP 68 e IP 69K
Dimensões	M30 x 1,5; comprimento de 50 mm
Temperatura ambiente	-25...60 °C; fora de áreas explosivas, -40...85 °C
Frequência de comutação	50 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em instalação com interface de entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Aplicações em áreas potencialmente explosivas que aceitem as identificações II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc e as aprovações informadas.
Instalações com montagem embutida M30 x 1,5 e necessidade de alcance nominal de 15 mm.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; a ficha especifica saída PNP normalmente aberta.
Não selecionar para instalação cuja alimentação fique fora de 10...30 V DC.
Não utilizar como detecção de materiais não metálicos: trata-se de um sensor indutivo e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: detecção indutiva em áreas potencialmente explosivas, respeitando as aprovações BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X, a identificação Ex e as condições da instalação.
Possibilidade de uso em máquinas ou dispositivos com suporte roscado M30 x 1,5 e entrada de controle compatível com PNP normalmente aberto; esta possibilidade decorre das especificações de montagem e saída, e deve ser validada no equipamento final.
Para detecção de aço inoxidável, latão, alumínio ou cobre, considerar os fatores de correção informados pelo fabricante; a ficha não garante o mesmo alcance nominal para todos esses materiais.
Operar dentro da faixa de temperatura correspondente à localização: -25...60 °C conforme a especificação principal e -40...85 °C quando utilizado fora de áreas explosivas, conforme a observação do fabricante.
Não extrapolar a frequência de comutação de 50 Hz, a corrente máxima constante de saída de 100 mA ou a resistência à pressão de 100 bar indicada para a face ativa.

COMO ESCOLHER

Antes de comprar o II505A IFM – Sensor indutivo totalmente metálico M30 PNP, alcance de 15 mm, para áreas potencialmente explosivas, verifique estes pontos:

Escolha o II505A quando

A aplicação requer detecção indutiva de metais, montagem embutida M30 x 1,5, alcance nominal de 15 mm, saída PNP normalmente aberta e alimentação entre 10 e 30 V DC. Para área potencialmente explosiva, valide também a classificação da zona e os requisitos do projeto com as aprovações e identificações do fabricante.

Avalie outra configuração quando

A entrada de controle exigir NPN ou normalmente fechado, a tensão disponível estiver fora da faixa especificada ou a montagem exigir outra rosca. Para detecção de objetos não metálicos, a ficha não comprova adequação deste sensor; selecione uma tecnologia conforme o material e a distância da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	II505A	Referência do produto IFM.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção informadas pelo fabricante.
Aplicação	Áreas potencialmente explosivas	Aplicação declarada na ficha; observar aprovações e identificação Ex.
Alcance aumentado	Sim	Característica especial declarada pelo fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características construtivas informadas na ficha.
Aprovações	BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X	Referências de aprovação declaradas para a aplicação.
Identificação ATEX	II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc	Identificação do aparelho informada pelo fabricante.
Classe de proteção elétrica	III	Classe declarada na ficha.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de operação informada pelo fabricante.
Consumo de corrente	< 10 mA	Valor de consumo informado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente informado para a saída de comutação DC.

Saída de comutação
Função elétrica	PNP	Tipo da saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída informado na ficha.
Frequência de comutação DC	50 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância especificados pelo fabricante.
Distância de trabalho	0...12,15 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,6; alumínio: 0,5; cobre: 0,2	Fatores informados para os materiais indicados; considerar na avaliação da distância de detecção.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo e codificação do conector informados.
Contatos	3, dourado	Quantidade e acabamento declarados pelo fabricante.
Número de fios	3 fios	Configuração informada na ficha; consultar o datasheet para a atribuição dos pinos.

Condições ambientais e proteção
Temperatura ambiente	-25...60 °C	Faixa de temperatura informada para a condição de uso especificada.
Temperatura ambiente fora de áreas explosivas	-40...85 °C	Faixa indicada pelo fabricante quando utilizado fora de áreas explosivas.
Grau de proteção	IP 67	Proteção declarada para o sensor na aplicação indicada.
Grau de proteção fora de áreas explosivas	IP 65, IP 66, IP 67, IP 68, IP 69K	Graus listados pelo fabricante quando utilizado fora de áreas explosivas.
Resistência à pressão	100 bar / 10 MPa	Valor informado; a observação da ficha especifica a face ativa.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 emissão classe B	Ensaios e classe de emissão listados na ficha técnica.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da rosca de montagem.
Dimensões	M30 x 1,5 / comprimento 50 mm	Dimensão externa informada.
Montagem	Embutido	Tipo de montagem especificado.
Invólucro	Forma construtiva de roscas; totalmente metálico	Construção declarada na ficha.
Materiais	Aço inoxidável 1.4404 (316L); face ativa: aço inoxidável 1.4404 (316L); janela dos LEDs: PEI; porcas de fixação: aço inoxidável 1.4404 (316L)	Materiais informados para os componentes indicados.
Torque máximo de aperto	70 Nm	Limite de aperto informado pelo fabricante.
Peso	134,4 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Displays e indicadores
Indicação de estado	4 LEDs amarelos para status de chaveamento	Indicação visual informada na ficha.

Confiabilidade e fornecimento
MTTF	1217 anos	Valor de MTTF informado nos atributos do produto; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179324427	Identificador comercial do produto.
Part number / SKU	II505A	Referência de identificação do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; a ficha informa saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados; sensor de 3 fios. Alimentação de 10...30 V DC e saída PNP normalmente aberta. A compatibilidade elétrica depende de a entrada do controlador aceitar esse tipo de saída e a tensão aplicada.

Processo Conexão mecânica roscada M30 x 1,5, comprimento de 50 mm; montagem embutida. Não é informada conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador que aceite sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...30 V DC; confirme a pinagem no datasheet antes da ligação.
Entrada configurada exclusivamente para sensor NPN ou contato normalmente fechado	✗	A saída indicada para o II505A é PNP normalmente aberta.
Suporte ou alojamento roscado M30 x 1,5 com instalação embutida	✓	A ficha informa rosca M30 x 1,5 e tipo de montagem embutido; confirme espaço e montagem conforme o desenho dimensional.
Área potencialmente explosiva com requisitos compatíveis com a identificação e as aprovações especificadas	✓	O fabricante informa aplicação em áreas potencialmente explosivas, aprovações BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X e identificações II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc. A seleção final deve atender à classificação da instalação.
Detecção de objetos não metálicos	✗	A ficha caracteriza o produto como sensor indutivo; não há indicação de que detecte objetos não metálicos.

INSTALAÇÃO

Como instalar o II505A IFM – Sensor indutivo totalmente metálico M30 PNP, alcance de 15 mm, para áreas potencialmente explosivas

Confirme que o modelo, as aprovações e a identificação Ex são adequados à classificação da área e às regras da instalação.
Verifique a compatibilidade da entrada do controlador com saída PNP normalmente aberta e alimentação DC de 10...30 V.
Prepare o alojamento roscado M30 x 1,5 e confirme pelo desenho dimensional o espaço e a montagem embutida requeridos.
Instale o sensor sem exceder o torque máximo de aperto de 70 Nm.
Conecte o conector M12 codificado A; consulte o datasheet do fabricante para identificar os pinos e não deduza a pinagem apenas pela quantidade de contatos.
Após energizar, verifique a comutação e os indicadores de status; confirme a detecção nas condições reais de material e distância da aplicação.

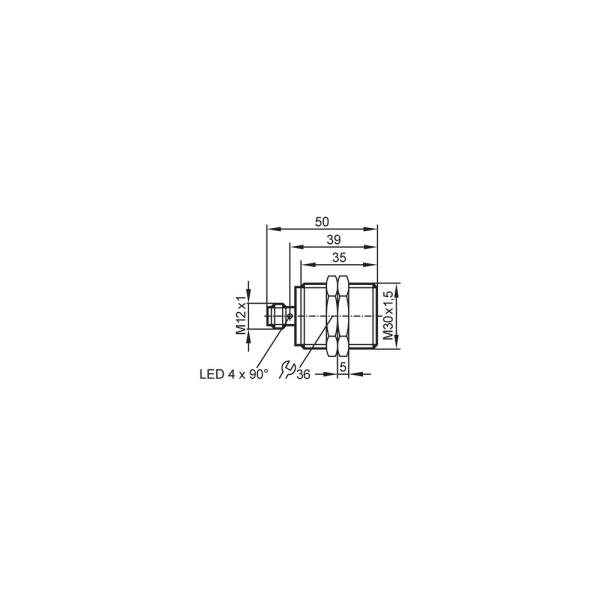

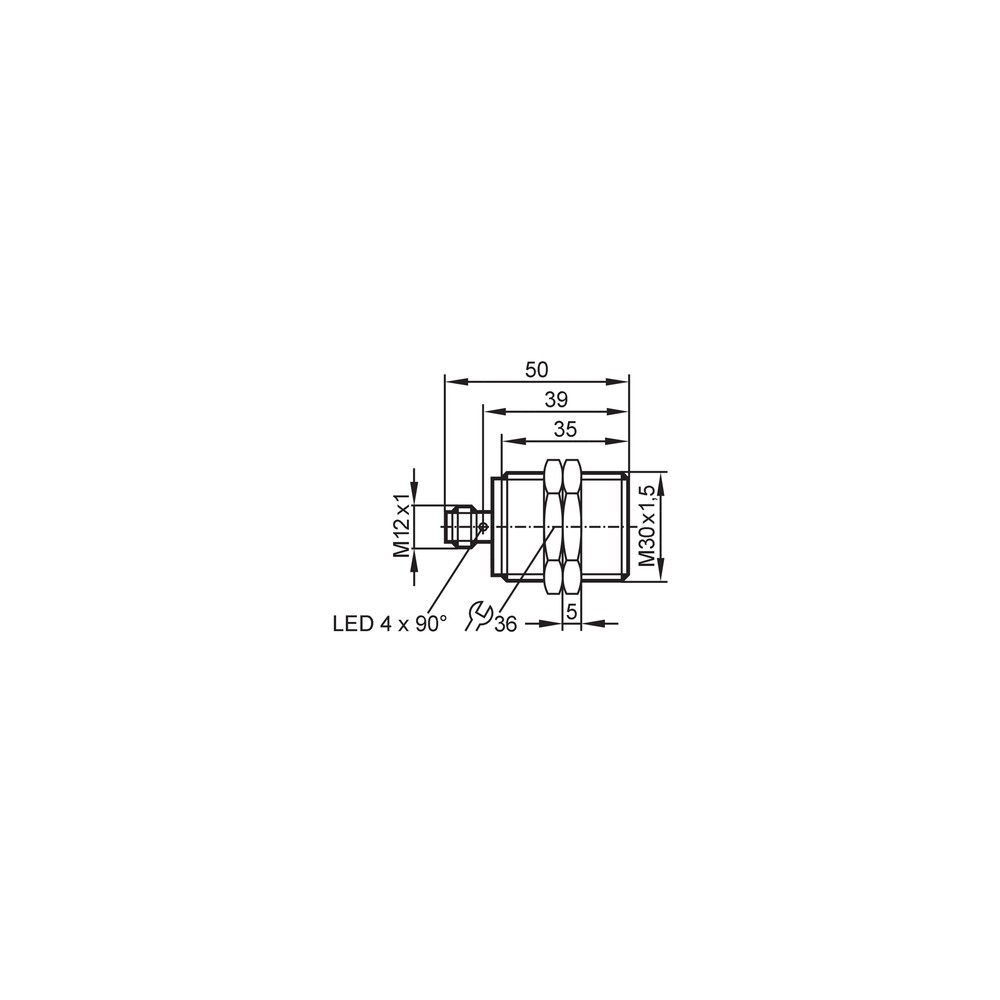

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incorreta ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação no conector e confirme que está entre 10 e 30 V DC; confira a pinagem no datasheet e verifique o tipo de entrada do controlador.
A distância de detecção parece menor ao usar determinado metal.	O material do alvo altera o alcance efetivo; a ficha especifica fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, aplique como referência o fator de correção indicado pelo fabricante e teste a comutação na distância real de trabalho.
O estado de saída oscila ou não corresponde ao alvo.	A instalação, o alinhamento ou a distância do alvo não atende às condições de detecção da aplicação; também pode haver incompatibilidade da lógica da entrada.	Observe os LEDs de status, verifique a posição e a distância do alvo e confirme que o controlador aceita sinal PNP normalmente aberto.
O sensor deixa de funcionar após instalação ou manutenção.	Conector M12 mal encaixado, ligação incorreta ou dano associado a aperto acima do limite informado.	Desenergize o circuito, inspecione e recoloque o conector, confira a fiação pelo datasheet e verifique se o torque aplicado não excedeu 70 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II505A em português (Datasheet) Desenho em escala do II505A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II505A e para que tipo de aplicação serve?

É um sensor indutivo totalmente metálico destinado à detecção de objetos metálicos. O fabricante indica aplicações em áreas potencialmente explosivas, observadas as aprovações e condições da instalação.

Ele funciona com uma entrada de CLP PNP e qual conexão elétrica utiliza?

Sim, quando a entrada aceita PNP normalmente aberto e a alimentação está entre 10 e 30 V DC. A conexão é M12, codificação A, com 3 contatos.

O que vem junto com o sensor?

A ficha indica 2 porcas de fixação como material incluído. Não há outro acessório especificado no contexto do produto.

Este sensor serve para detectar plástico ou outros materiais não metálicos?

A ficha caracteriza o II505A como sensor indutivo e não informa detecção de materiais não metálicos. Para esse tipo de alvo, confirme a tecnologia necessária antes de selecionar o produto.

Posso usar o II505A com uma entrada NPN ou normalmente fechada?

A ficha informa saída PNP normalmente aberta, portanto essas configurações não correspondem à saída especificada. Verifique os requisitos da entrada antes da compra.

O sensor não comuta: o que devo conferir antes de substituí-lo?

Confira primeiro a alimentação de 10...30 V DC, a pinagem M12 pelo datasheet e se a entrada do controlador aceita PNP normalmente aberto. Observe também os LEDs de status.

A detecção ficou mais curta depois de trocar o material do alvo; o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre. Identifique o material e compare a distância de comutação observada com as condições de instalação.

Quando escolher o II505A em vez de um sensor de outra configuração?

Escolha-o quando a aplicação requer montagem embutida M30 x 1,5, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 15 mm. Se o controlador exigir NPN ou normalmente fechado, procure uma configuração que corresponda à entrada.

É melhor comprar o sensor avulso ou um kit de instalação?

A ficha informa uma peça por embalagem e inclui 2 porcas de fixação. Não há um kit adicional descrito; confirme separadamente se sua instalação requer componentes não listados.

Que cuidados devo ter ao instalar o II505A?

Use a rosca M30 x 1,5, respeite o torque máximo de 70 Nm e consulte o datasheet para a pinagem do conector M12. Em área potencialmente explosiva, valide a adequação da aprovação e identificação do sensor às exigências da instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar alvos metálicos.

PNP normalmente aberto

Configuração de saída de comutação PNP cujo estado funcional é normalmente aberto.

Montagem embutida

Instalação em que o sensor é montado embutido conforme a configuração especificada pelo fabricante.

Histerese

Diferença entre os pontos de comutação e de retorno, informada como percentual da distância real de comutação.

Identificação Ex

Designação de proteção e categoria do aparelho para a aplicação potencialmente explosiva especificada.
