Sensor Indutivo IFM II504A - Metálico, M30, PNP

Pré-visualizar: II504A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 10mm

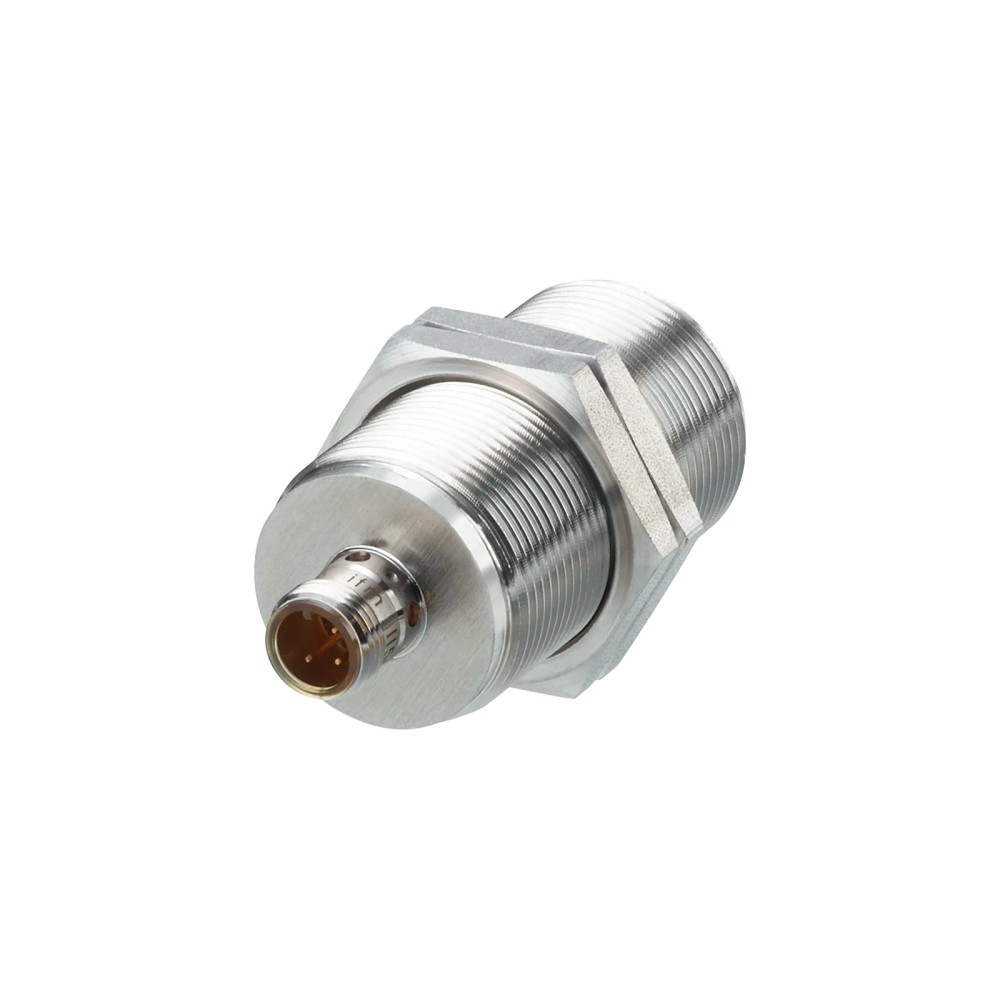

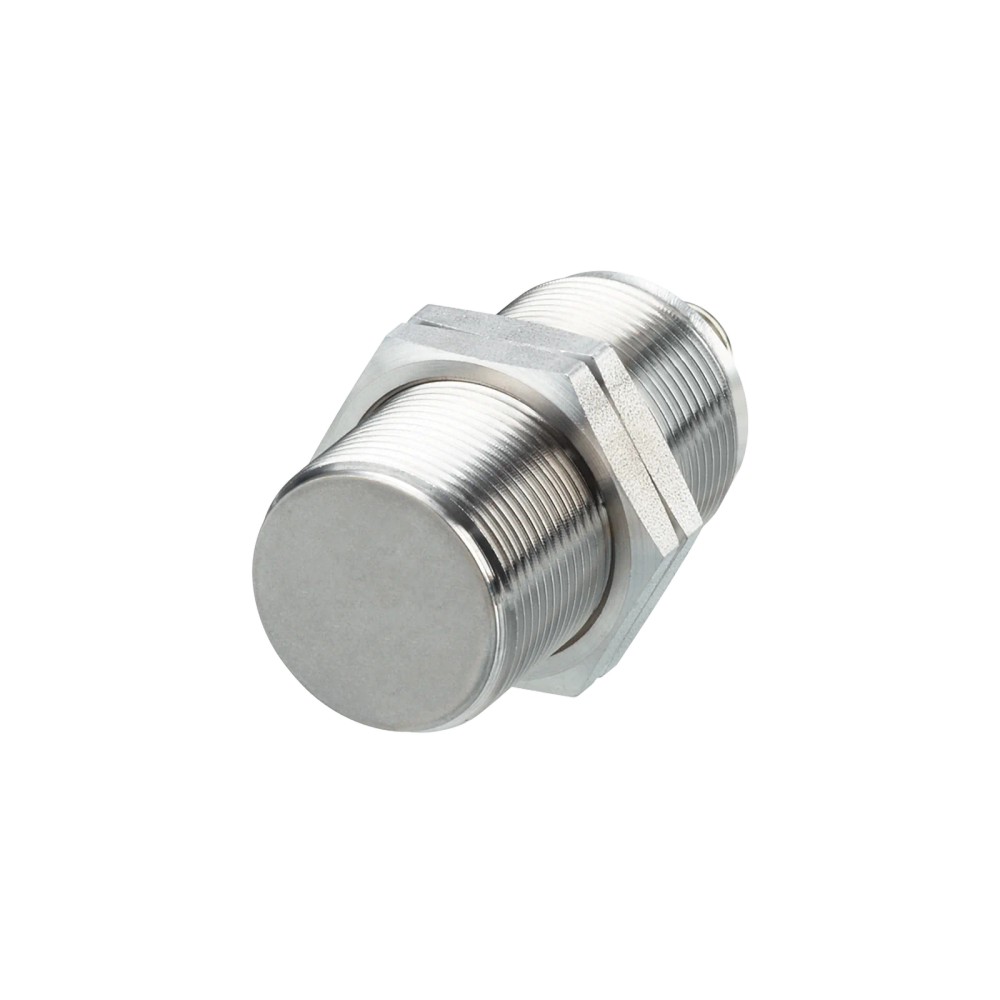

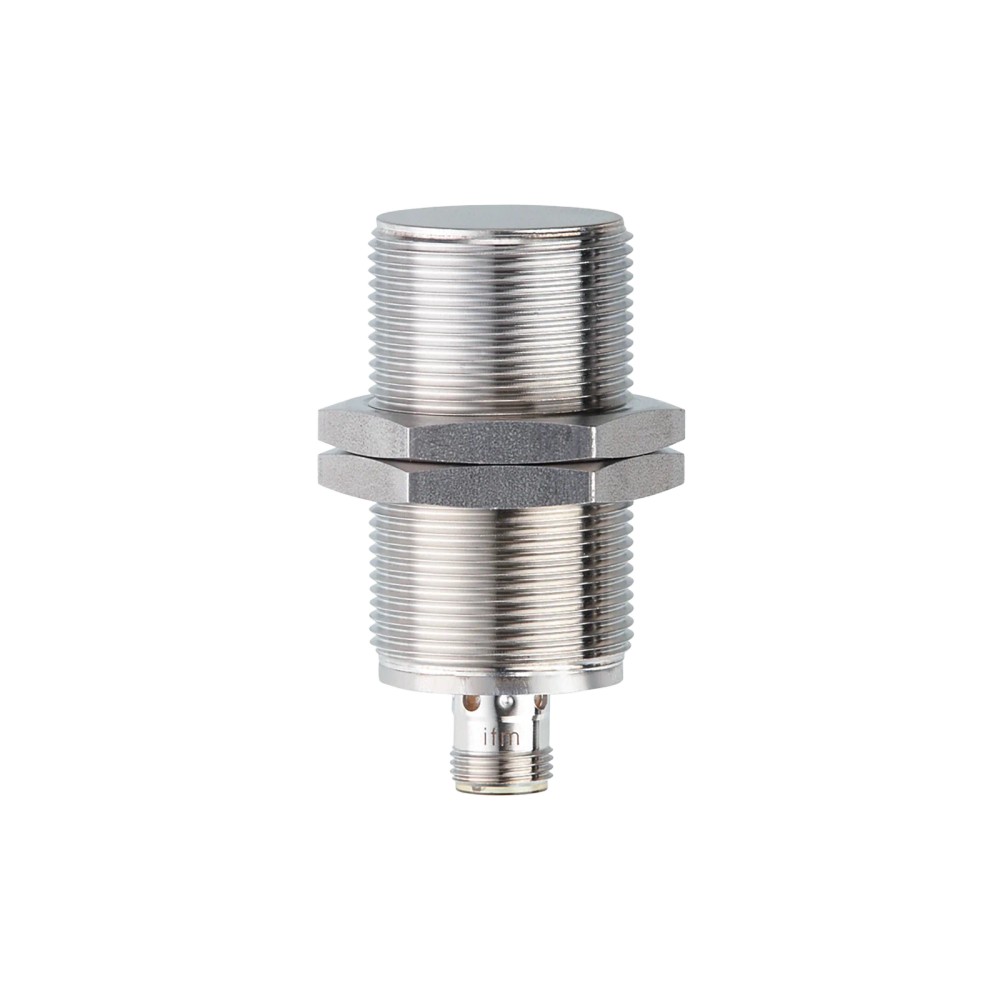

II504A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 10mm

Imagem meramente ilustrativa

R$ 1.134,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II504A
EAN: 4021179266185
NCM do produto: 85365090

Destaques do Produto Tipo e saída Sensor...mais

Fechar menu

Saiba mais sobre: "II504A IFM - Sensor Indutivo Metálico Áreas Explosivas M30 PNP 10mm"

Destaques do Produto

Tipo e saída

Sensor indutivo PNP normalmente aberto

Alcance e montagem

10 mm, montagem embutida

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Ambiente

Aplicações potencialmente explosivas; identificar e validar a classificação exigida para a instalação

Formato

Rosca M30 x 1,5; comprimento 65 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II504A IFM — Sensor indutivo totalmente metálico M30 PNP, alcance de detecção de 10 mm, para áreas potencialmente explosivas

O II504A é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, especificado para aplicações em áreas potencialmente explosivas. Possui saída PNP normalmente aberta, alcance de detecção de 10 mm e conexão elétrica M12 de 3 fios. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 50 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Aplicação declarada	Áreas potencialmente explosivas
Identificação ATEX	II 3G Ex ec IIC T6 Gc / II 2D Ex tb IIIC T85°C Db
Alcance de detecção	10 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 fios, contatos dourados
Dimensões	M30 x 1,5; comprimento 65 mm
Grau de proteção	IP 67; fora de áreas explosivas, IP 65, IP 66, IP 67, IP 68 e IP 69K
Temperatura ambiente	-40...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de alvos metálicos em máquinas ou instalações com rosca de montagem M30 x 1,5 e espaço para corpo de 65 mm.
Aplicações potencialmente explosivas quando a classificação ATEX/IECEx do sensor e os requisitos da instalação forem confirmados como adequados.
Entradas de controle compatíveis com sinal de sensor PNP normalmente aberto, alimentação de 10...30 V DC e conexão M12 de 3 fios.
Instalações que necessitem de sensor indutivo embutido com alcance nominal de detecção de 10 mm.

⚠ Considere outro se precisa de:

Não selecionar se o circuito de entrada exigir saída NPN, normalmente fechada ou sinal analógico; a ficha especifica saída PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora de 10...30 V DC.
Não presumir que a classificação do sensor autoriza seu uso em qualquer zona explosiva: confirmar a classificação requerida e as condições de instalação com a documentação oficial e as normas aplicáveis.
Não selecionar se a geometria de montagem não aceitar rosca M30 x 1,5 ou se o alcance exigido exceder o especificado.

APLICAÇÕES E USO

Uso declarado pelo fabricante: detecção indutiva em aplicações potencialmente explosivas, sujeito à verificação da identificação ATEX/IECEx frente à classificação da instalação.
Possibilidade de uso: detecção de posição ou presença de alvos metálicos em equipamento industrial com montagem embutida M30 x 1,5; validar distância, material do alvo e entrada PNP do controlador antes da aplicação.
A faixa de temperatura ambiente especificada é de -40...60 °C. Para operação fora dessa faixa, a ficha não fornece evidência de adequação.
A ficha informa graus IP 65, IP 66, IP 67, IP 68 e IP 69K somente quando utilizado fora de áreas explosivas; não extrapolar essas condições para instalação classificada.

COMO ESCOLHER

Antes de comprar o II504A IFM — Sensor indutivo totalmente metálico M30 PNP, alcance de detecção de 10 mm, para áreas potencialmente explosivas, verifique estes pontos:

Escolha o II504A

Quando a aplicação requer detecção indutiva de metal, montagem embutida M30 x 1,5, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 10 mm. Para área potencialmente explosiva, verifique se a identificação ATEX do produto corresponde à classificação e às condições da instalação.

Busque outra configuração

Quando o controlador requer NPN, contato normalmente fechado, sinal analógico ou tensão fora da faixa especificada. Nesses casos, selecione um sensor cuja saída e alimentação correspondam aos requisitos elétricos do circuito; não presuma equivalência entre versões.

Confirme a montagem e o alvo

Considere a rosca, o comprimento, a montagem embutida e as distâncias de trabalho. A ficha informa distância de trabalho de 0...8,1 mm e distância real de comutação Sr de 10 ± 10%; confirme a geometria do alvo e a instalação no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	II504A	Referência do produto IFM.
Tipo de produto	Sensor indutivo totalmente metálico	Detecta objetos por princípio indutivo; a ficha declara aplicação em áreas potencialmente explosivas.
Aplicação	Para aplicações em áreas potencialmente explosivas	A adequação depende da classificação e das condições da instalação.
Identificação ATEX	II 3G Ex ec IIC T6 Gc / II 2D Ex tb IIIC T85°C Db	Identificação declarada para gás e poeira; confirmar a correspondência com a área classificada.
Aprovações	BVS 12 ATEX E 045 X; IECEx BVS 12.0030 X	Aprovações indicadas na ficha do produto.
Classe de proteção elétrica	III	Classificação declarada na ficha.

Dados elétricos
Tipo de tensão	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	40 mA	Limite de corrente contínua especificado para a saída.
Frequência de comutação DC	50 Hz	Frequência de comutação especificada.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Saídas e conexão elétrica
Função de saída	Normalmente aberto	Estado funcional da saída indicado na ficha.
Saída de comutação	PNP	Tipo de saída discreta; confirmar compatibilidade com a entrada do controlador.
Número de fios	3	Configuração elétrica informada.
Conector	1 x M12, codificação A, 3 contatos dourados	Conexão elétrica especificada; o cabo de ligação não é declarado como incluso.

Detecção e desempenho
Alcance de detecção	10 mm	Alcance nominal informado para montagem embutida.
Alcance aumentado	Sim	Característica especial declarada pelo fabricante.
Distância real de comutação Sr	10 ± 10 % mm	Valor e tolerância de comutação especificados.
Distância de trabalho	0...8,1 mm	Faixa de trabalho informada na ficha; considerar a montagem e o alvo.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,2; latão: 0,8; alumínio: 0,6; cobre: 0,2	Fatores informados por material; influenciam a resposta em relação ao valor de referência.

Condições ambientais e proteção
Temperatura ambiente	-40...60 °C	Faixa de operação ambiente especificada.
Grau de proteção	IP 67	Grau indicado para a aplicação declarada.
Graus de proteção fora de áreas explosivas	IP 65, IP 66, IP 67, IP 68 e IP 69K	A ficha condiciona esses graus à utilização fora de áreas explosivas.
Resistência à pressão	100 bar / 10 MPa	Valor especificado; a observação da ficha relaciona a resistência à face ativa.
Aviso de resistência à pressão	Face ativa	A especificação de pressão refere-se à face ativa.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = 10 s; 50 ciclos	Condições de ensaio declaradas.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Resistência duradoura ao choque	EN 60068-2-27 Ea; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condições de ensaio declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio declaradas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.
Força de impacto	EN 60068-2-75 Ehc, 1 J	Condição de ensaio declarada.

Compatibilidade eletromagnética
EMC — descarga eletrostática	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio declarados.
EMC — alta frequência irradiada	EN 61000-4-3; 10 V/m	Nível de ensaio declarado.
EMC — burst	EN 61000-4-4; 2 kV	Nível de ensaio declarado.
EMC — alta frequência conduzida	EN 61000-4-6; 10 V	Nível de ensaio declarado.
Emissão	EN 55011 classe B	Classificação declarada na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão de montagem.
Comprimento	65 mm	Comprimento total informado.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Invólucro	Forma construtiva de roscas; totalmente metálico	Construção declarada.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Materiais adicionais	Janela dos LEDs: PEI; porcas de fixação: aço inoxidável	Materiais informados para componentes do produto.
Torque máximo de aperto	80 Nm	Limite de aperto especificado.
Peso	207 g	Massa informada na ficha.

Indicadores e fornecimento
Indicador de estado	LED amarelo de status de chaveamento, visível em 4 x 90°	Indicação visual do estado de comutação.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Software embarcado	Não	A ficha informa que não há software embarcado.
MTTF	1114 anos	Valor declarado na ficha; não equivale a período de garantia nem a vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Sensor discreto de proximidade; a ficha não especifica protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados e 3 fios. Saída PNP normalmente aberta, alimentação de 10...30 V DC. Compatível eletricamente com entradas de controle que aceitem esse tipo de saída e tensão; validar o esquema de ligação e os limites da entrada no datasheet.

Processo Rosca de montagem M30 x 1,5; montagem embutida. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle PNP compatível e alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta, 3 fios e alimentação nessa faixa; confirmar a ligação conforme o datasheet.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Montagem roscada M30 x 1,5 com espaço para comprimento de 65 mm	✓	A dimensão e o comprimento estão especificados; confirmar folgas e montagem embutida no equipamento.
Instalação potencialmente explosiva cuja classificação requerida não foi comparada à identificação do sensor	✗	A ficha apresenta identificação ATEX/IECEx, mas a adequação depende da correspondência com a classificação e as condições específicas da instalação.
Entrada analógica ou comunicação por protocolo digital	✗	O produto é descrito com saída de comutação PNP; não há sinal analógico nem protocolo digital especificado.

INSTALAÇÃO

Como instalar o II504A IFM — Sensor indutivo totalmente metálico M30 PNP, alcance de detecção de 10 mm, para áreas potencialmente explosivas

Confirme que a rosca disponível é M30 x 1,5 e que há espaço para o comprimento de 65 mm.
Verifique a classificação da área e compare-a com a identificação ATEX/IECEx do sensor antes da instalação.
Instale na configuração embutida indicada e posicione o alvo dentro da distância de trabalho especificada no datasheet.
Aperte respeitando o torque máximo de 80 Nm; evite exceder o limite informado.
Conecte o M12 de codificação A, 3 fios, a uma alimentação de 10...30 V DC e a uma entrada compatível com saída PNP normalmente aberta, seguindo o esquema do fabricante.
Energize e verifique o indicador amarelo de comutação e a resposta da entrada do controlador; confirme o funcionamento nas condições reais da aplicação.

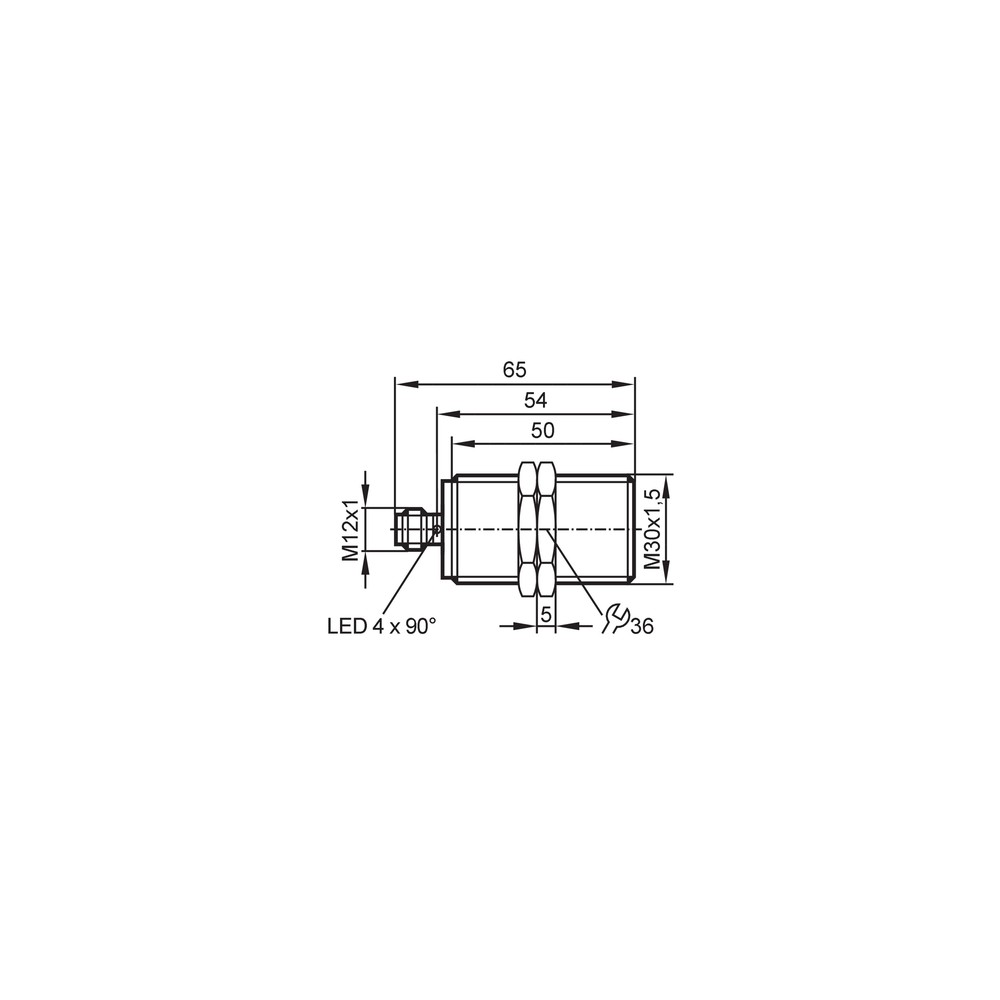

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação, ligação ou tipo de entrada incompatível; também pode haver distância ou material do alvo desfavorável.	Verifique a alimentação dentro da faixa indicada, a ligação conforme o datasheet, a compatibilidade da entrada com PNP normalmente aberto e a distância ao alvo.
A saída permanece acionada ou não retorna ao estado esperado.	Alvo mantido dentro da zona de detecção, ou comportamento da entrada diferente do esperado para saída normalmente aberta.	Afaste o alvo e observe o LED de status; confirme a lógica configurada na entrada e a função de saída especificada.
O alcance observado é menor que o esperado.	Material do alvo e fator de correção associado, distância de trabalho ou montagem podem alterar a resposta.	Confira o material do alvo e o fator de correção listado no datasheet; meça a distância de montagem e compare com a distância de trabalho especificada.
O sensor apresenta funcionamento intermitente após a instalação.	Conexão M12, alimentação ou instalação mecânica inadequada; a causa não pode ser determinada apenas pelo sintoma.	Inspecione o conector e a alimentação, verifique o aperto sem exceder o limite e observe o indicador de comutação durante o teste.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II504A em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o II504A e para quem serve?

É um sensor indutivo totalmente metálico para detectar alvos metálicos sem contato. Destina-se a aplicações potencialmente explosivas quando sua identificação ATEX/IECEx for adequada à classificação da instalação.

Qual saída e conexão elétrica ele usa?

Utiliza saída PNP normalmente aberta, conexão M12 de codificação A e configuração de 3 fios. A alimentação especificada é de 10...30 V DC.

O produto acompanha cabo M12?

A ficha declara 2 porcas de fixação incluídas, mas não informa cabo M12 como acessório incluído. Confirme separadamente os componentes necessários à ligação.

Posso usar este sensor em uma instalação que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada que exija NPN, selecione uma versão cuja saída corresponda ao circuito.

Ele serve para detecção de objetos não metálicos?

A ficha o identifica como sensor indutivo e fornece fatores de correção para diferentes metais; não declara detecção de objetos não metálicos. Não conte com essa aplicação sem confirmação do fabricante.

O sensor pode ser ligado diretamente a qualquer CLP?

Não é possível afirmar compatibilidade com qualquer CLP. A entrada deve aceitar saída PNP normalmente aberta e a alimentação e ligação devem seguir as especificações do sensor e do controlador.

O LED acende, mas o CLP não reconhece o sinal; o que verifico?

Verifique se a entrada do controlador aceita PNP, a ligação dos 3 fios, a alimentação e a configuração lógica da entrada. O LED indica o status de chaveamento, mas não confirma por si só a compatibilidade elétrica com o CLP.

O alcance real está abaixo de 10 mm; devo trocar o sensor?

Antes de trocar, confira o material do alvo, o fator de correção, a montagem e a distância de trabalho indicada de 0...8,1 mm. O valor nominal de detecção não garante a mesma resposta para todos os materiais.

Como escolher entre este sensor e uma versão com outra saída?

Escolha o II504A quando o circuito exigir saída PNP normalmente aberta e alimentação de 10...30 V DC. Se a entrada exigir NPN, normalmente fechada ou sinal analógico, procure uma configuração compatível com essa exigência.

Quais cuidados devo observar na instalação?

Confirme a rosca M30 x 1,5, a montagem embutida e o espaço disponível, e não exceda o torque máximo especificado. Em área potencialmente explosiva, valide a classificação do sensor e da instalação antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta alvos por princípio indutivo; neste produto, a ficha especifica detecção de metal. (Ref.: tipo de produto: sensor indutivo totalmente metálico)

PNP

Tipo de saída discreta que deve ser compatibilizada com a entrada do controlador. (Ref.: saída de comutação: PNP)

Sr — distância real de comutação

Parâmetro de distância de comutação indicado pelo fabricante, com tolerância especificada para o produto. (Ref.: distância real de comutação Sr: 10 ± 10 % mm)

Montagem embutida

Configuração de montagem declarada para o sensor; a instalação deve respeitar o arranjo e as distâncias do datasheet. (Ref.: tipo de montagem: embutido)

Identificação ATEX

Código de classificação declarado para uso em atmosferas potencialmente explosivas; sua adequação deve ser comparada à classificação da instalação. (Ref.: II 3G Ex ec IIC T6 Gc / II 2D Ex tb IIIC T85°C Db)
