- Referência do fabricante: II0360
- EAN: 4021179121743
- NCM do produto: 85365090
Destaques do Produto
Alcance de Detecção...mais
Saiba mais sobre: "II0360 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 6m Cabo"
Destaques do Produto
Alcance de Detecção
15 mm
Rosca
M30 x 1,5
Saída
Normalmente aberto
Conexão
Cabo PUR 6 m
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

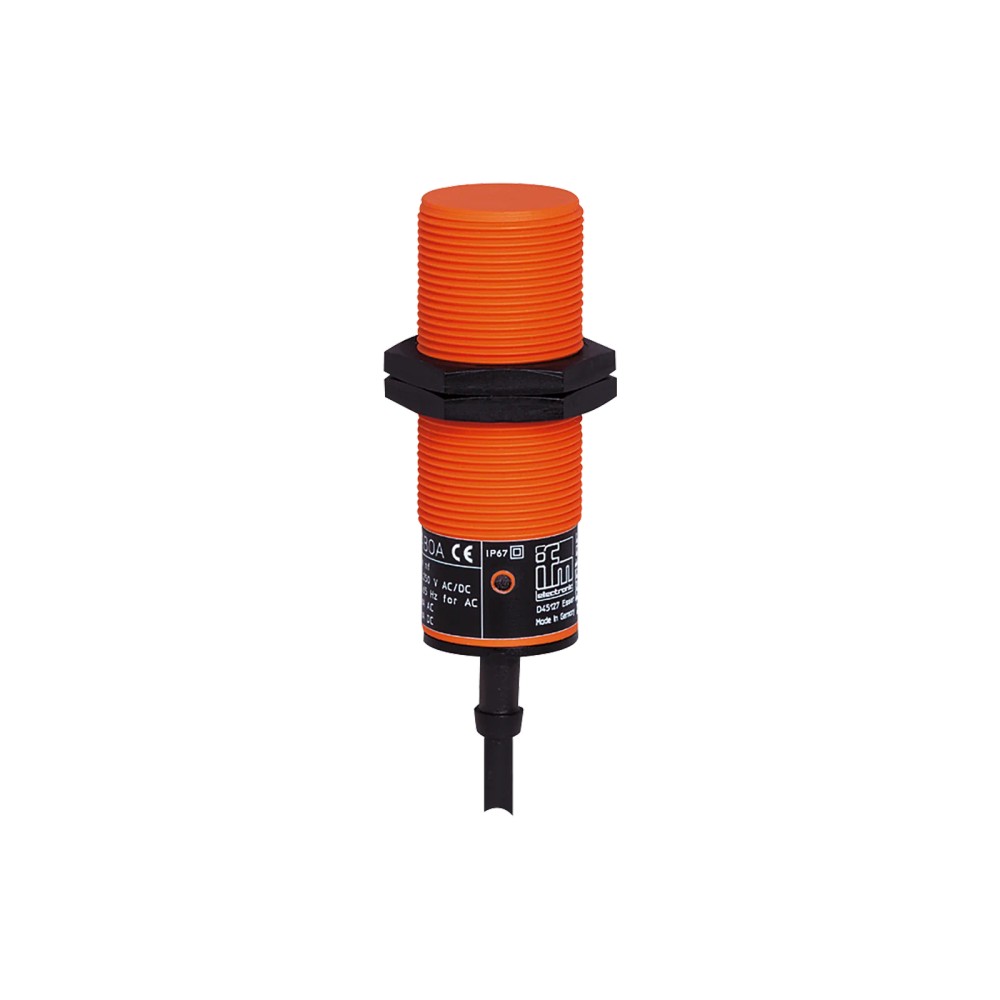

Sobre o II0360 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 6m Cabo
O II0360 da IFM é um sensor indutivo de proximidade para detecção sem contato de objetos metálicos, projetado com invólucro roscado M30. Operando em tensões de 20 a 250 V AC/DC, ele possui uma distância de detecção de 15 mm e montagem não embutida. O modelo acompanha cabo integrado de 6 metros, garantindo robustez e facilidade em diversas aplicações industriais.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | II0360 |
| Alcance de Detecção | 15 mm |
| Rosca | M30 x 1,5 |
| Tensão | 20...250 V AC/DC |
| Grau de Proteção | IP 67 |
| Conexão | Cabo 6 m PUR |
| Temperatura | -25...80 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação de processos industriais com detecção de peças metálicas.
- Ambientes industriais com necessidade de grau de proteção IP 67.
- Aplicações onde o sensor precisa suportar faixas de temperatura de -25 a 80 °C.
⚠ Considere outro se precisa de:
- Ambientes com presença de objetos não metálicos (madeira, plástico, vidro).
- Aplicações que exigem proteção contra curto-circuito ou sobrecarga.
- Instalação embutida em superfícies metálicas (devido à especificação de montagem não embutida).
APLICAÇÕES E USO
- Detecção de presença ou posição de peças metálicas em linhas de montagem.
- Controle de fim de curso em cilindros e mecanismos industriais.
- Contagem de objetos metálicos em esteiras transportadoras.
- Ambientes industriais que requerem proteção contra umidade e poeira (IP 67).
COMO ESCOLHER
Antes de comprar o II0360 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 6m Cabo, verifique estes pontos:
Escolha este produto
Se a aplicação exige um sensor de rosca M30 com alcance de 15 mm e uma conexão robusta de 6 metros em ambientes industriais padrão.
Busque outra opção
Se a sua aplicação requer detecção de objetos não metálicos, proteção contra curto-circuito, ou se o espaço disponível for reduzido e exigir montagem embutida em metal.
ESPECIFICAÇÕES TÉCNICAS
| Detecção | ||
|---|---|---|
| Tipo de produto | Sensor indutivo | Categoria de dispositivo |
| Alcance de detecção | 15 mm | Distância nominal de detecção |
| Montagem | Não embutido | Requisito de instalação física |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 20...250 V AC/DC | Faixa de alimentação elétrica |
| Função de saída | Normalmente aberto | Estado lógico da saída |
| Frequência de comutação | 25 Hz AC / 50 Hz DC | Velocidade de operação |
| Dados Mecânicos | ||
|---|---|---|

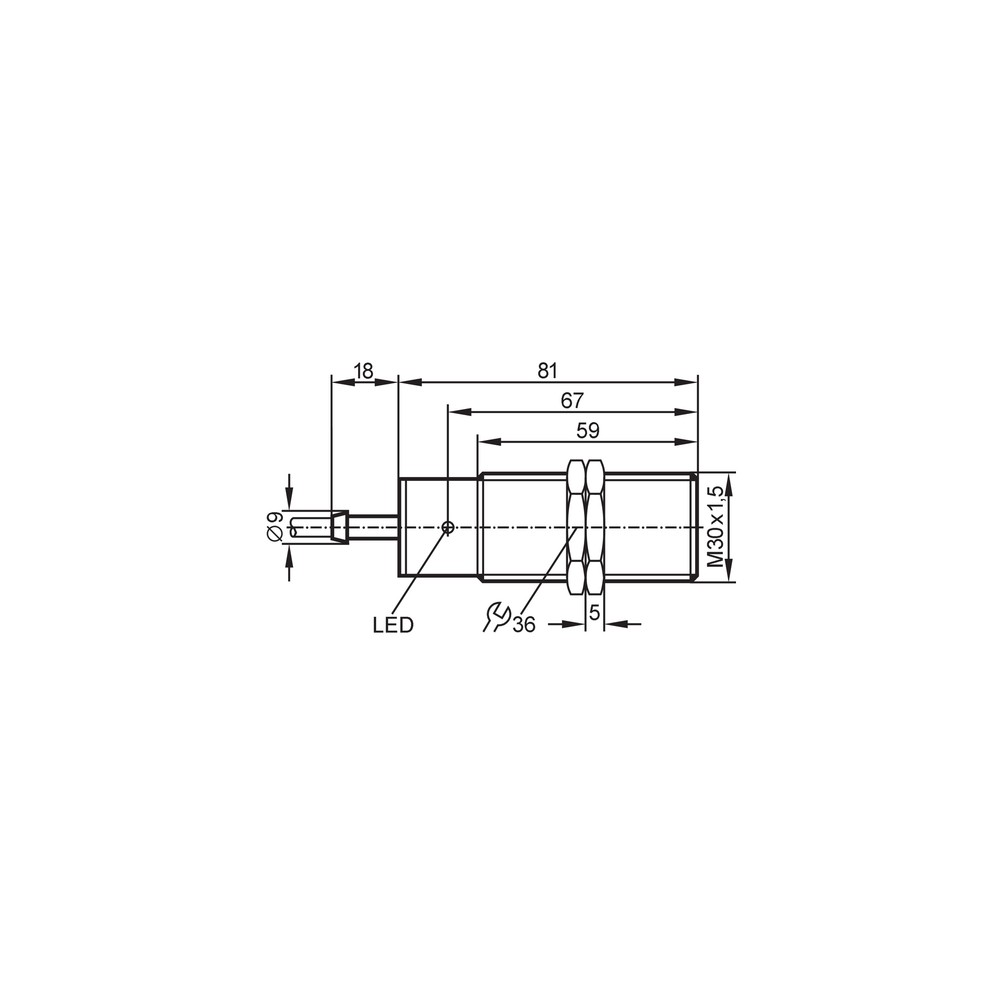

| Dimensões | M30 x 1,5 / L = 81 mm | Geometria do sensor |
| Grau de proteção | IP 67 | Vedação contra poeira e água |
| Material do invólucro | PBT | Resistência do corpo |
COMPATIBILIDADE
Comunicação
• Não possui protocolo de comunicação digital (saída discreta apenas).
Conexões
Elétrica
Cabo PUR de 6 metros
Processo
Rosca M30 x 1,5
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de aço | ✓ | O fator de correção é 1, oferecendo máxima performance. |
| Detecção de alumínio | ✓ | Compatível, porém com fator de correção de 0,3, reduzindo a distância de detecção. |
| Ambiente com presença de curta-circuito na linha | ✗ | O produto não possui proteção integrada contra curto-circuito. |
INSTALAÇÃO
Como instalar o II0360 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 6m Cabo
- Verifique a tensão da rede (20...250 V AC/DC) e certifique-se de que esteja desligada.
- Prepare o furo de montagem para o diâmetro M30 e instale o sensor, garantindo o espaço livre exigido pela montagem não embutida.
- Rosqueie as porcas fornecidas no corpo do sensor para fixá-lo firmemente ao suporte.
- Passe o cabo de 6 metros mantendo o raio de curvatura adequado para evitar danos ao PUR.
- Realize a conexão elétrica seguindo o diagrama de pinagem do datasheet.
- Ligue a alimentação e verifique o funcionamento do LED de status ao aproximar um objeto metálico.
ACESSÓRIOS
- Porcas de fixação (2 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta (LED não acende). | Objeto fora do alcance ou material não metálico. | Verificar se o objeto está dentro da distância de detecção de 15 mm e se é metálico. |
| Ausência total de sinal. | Falha na alimentação de tensão ou cabo rompido. | Medir a tensão nas extremidades do cabo de 6 metros com multímetro. |
| Comutação errática. | Interferência eletromagnética ou montagem incorreta. | Verificar o aterramento e a proximidade com outras fontes de interferência. |
| Saída inoperante permanentemente. | Dano por sobrecorrente ou curto-circuito. | Testar a continuidade da saída e a integridade do LED de status. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor indutivo II0360?
Este sensor indutivo II0360 da IFM é um dispositivo de detecção sem contato, utilizado para identificar a presença de objetos metálicos em máquinas industriais através de campos magnéticos.
O que vem na embalagem do sensor II0360?
O sensor acompanha duas porcas de fixação para instalação mecânica, além de um cabo PUR de 6 metros integrado para conexão elétrica.
Este sensor pode detectar objetos plásticos?
Não é recomendado para aplicações com objetos não metálicos, como madeira ou plástico, pois o princípio de funcionamento baseia-se na detecção de campos magnéticos gerados por metais.
O sensor possui proteção contra curto-circuito?
O sensor não possui proteção contra curto-circuitos, sobrecarga ou inversão de polaridade, exigindo cuidado redobrado na instalação elétrica para evitar danos permanentes.
O sensor não está detectando o objeto, o que fazer?
Se o LED amarelo não acender na presença do objeto, verifique se a distância de detecção está dentro dos 15 mm nominais e se a tensão de alimentação está correta entre 20 e 250 V AC/DC.
Como diagnosticar falhas de comunicação no sensor?
A ausência de sinal pode indicar falha na continuidade do cabo de 6 metros ou interrupção interna. Utilize um multímetro para testar a condução do cabo e a presença de tensão na saída.
Qual a diferença deste sensor para outros modelos?
O II0360 é um modelo de 2 fios com saída normalmente aberta, ideal para aplicações AC/DC, enquanto outros modelos podem ser de 3 ou 4 fios (PNP/NPN) específicos para DC.
Como decidir entre este sensor e um modelo embutido?
A escolha entre este sensor de 15 mm e outros modelos depende do alcance necessário e do espaço físico disponível; verifique se a montagem não embutida é compatível com seu suporte.
Quais cuidados tomar durante a instalação?
Certifique-se de não apertar as porcas de fixação além do limite do invólucro de PBT para evitar rachaduras. Mantenha o sensor alinhado frontalmente com o objeto metálico a uma distância de trabalho segura entre 0 e 12,1 mm.
Qual a procedência e qualidade deste sensor?
Este produto é fabricado pela IFM Electronic, líder global em tecnologia de sensores, e segue normas internacionais de compatibilidade eletromagnética como a EN 60947-5-2.
GLOSSÁRIO TÉCNICO
Distância de Comutação (Sr)
A distância real na qual o sensor detecta um objeto metálico, definida em 15 mm para este modelo (Ref.: 15 ± 10 % mm).
Montagem não embutida
Configuração que exige uma zona livre ao redor da face ativa do sensor para garantir a precisão da detecção (Ref.: Tipo de montagem).
Histerese
A diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na detecção (Ref.: 1...15 % de Sr).
PUR (Poliuretano)
Material do revestimento do cabo que oferece alta resistência mecânica e flexibilidade, além de ser livre de halogênio (Ref.: Material do cabo).
Saída Normalmente Aberta (NA)
O estado da saída é aberto sem a presença do objeto e fecha quando o objeto é detectado (Ref.: Função de saída).
