Sensor Indutivo IFM II0341 M30

Pré-visualizar: II0341 IFM - Sensor Indutivo IFM Detecção de objetos M30, 22mm, NA, 1/2"

II0341 IFM - Sensor Indutivo IFM Detecção de objetos M30, 22mm, NA, 1/2"

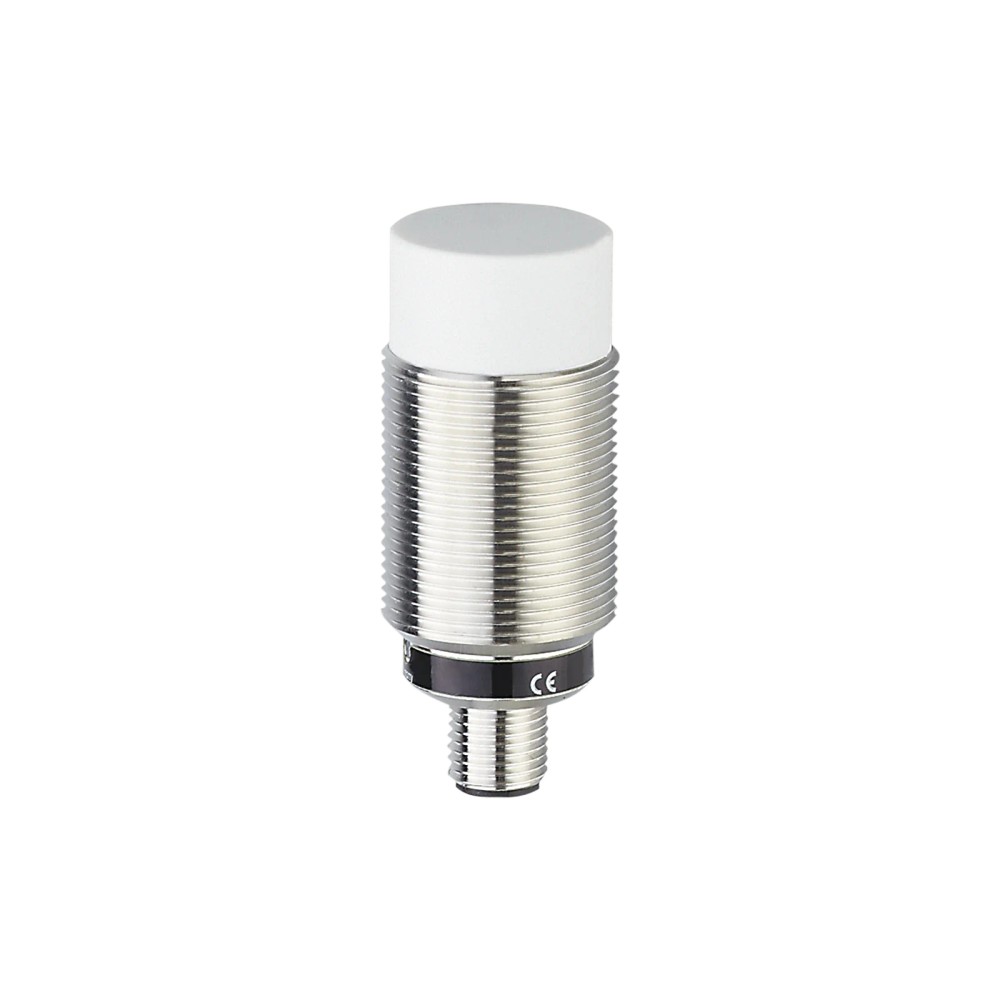

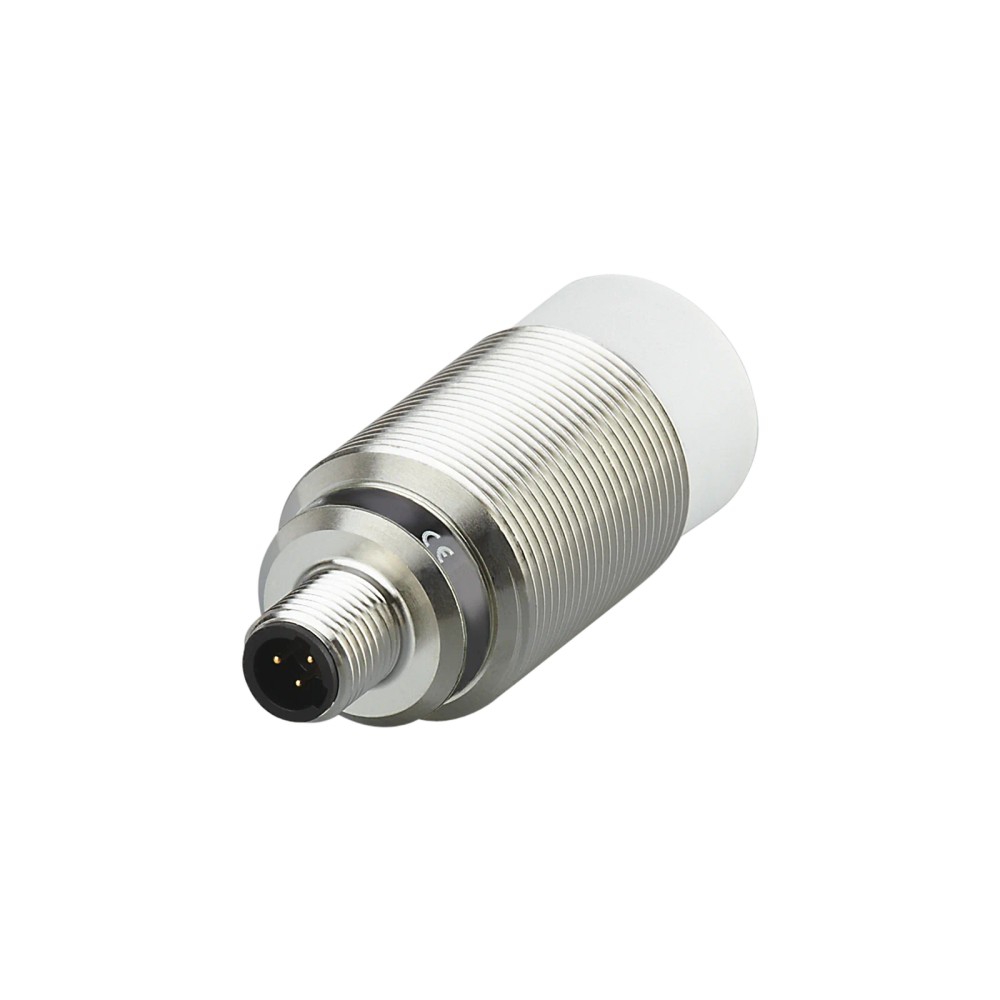

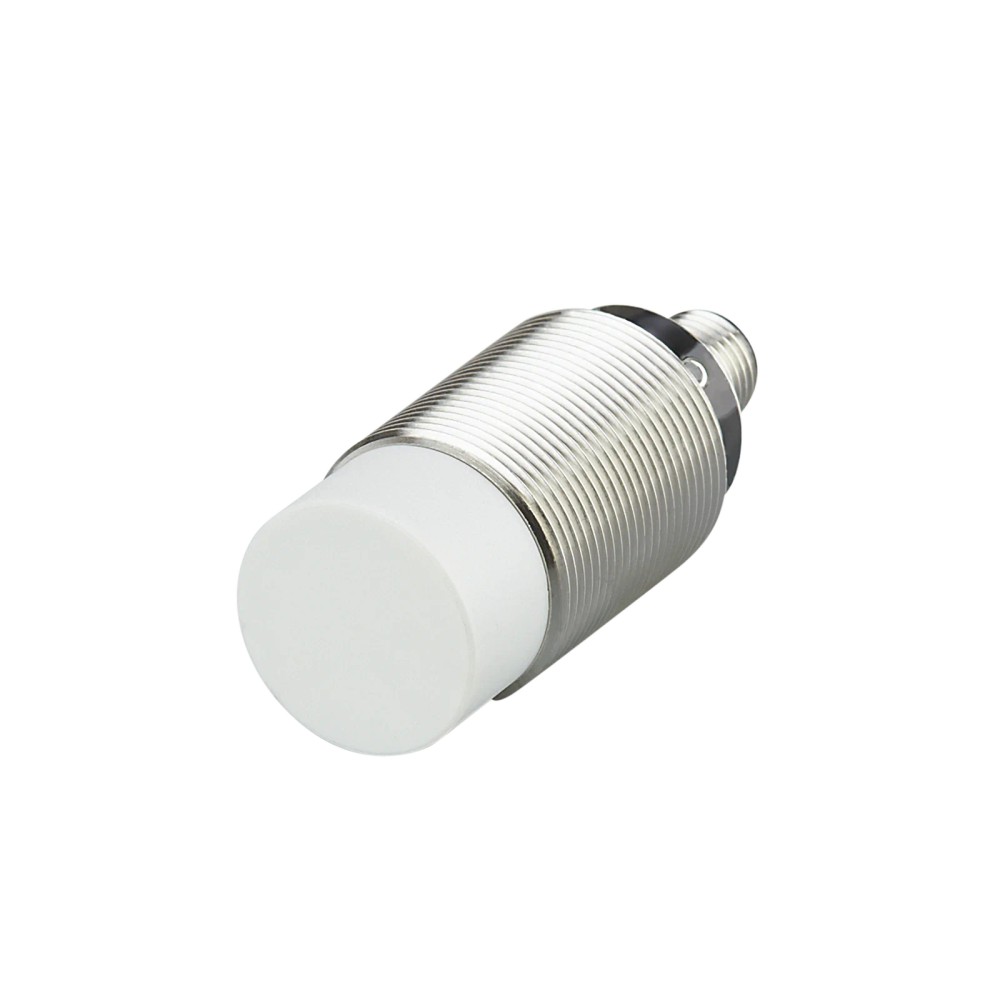

Imagem meramente ilustrativa

R$ 1.242,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0341
EAN: 4021179121552
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30 x...mais

Fechar menu

Saiba mais sobre: "II0341 IFM - Sensor Indutivo IFM Detecção de objetos M30, 22mm, NA, 1/2""

Destaques do Produto

Tipo de Rosca

M30 x 1,5

Alcance

22 mm

Montagem

Não embutido

Conexão

1/2"

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II0341, 22mm, M30, Não Embutido

O sensor indutivo IFM II0341 é um componente industrial robusto projetado para detecção sem contato de objetos metálicos. Com rosca M30x1,5 e alcance de detecção de 22 mm, oferece versatilidade operacional com alimentação AC/DC. É uma solução eficiente para automação, destacando-se pela construção durável e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Código Fabricante	II0341
Rosca	M30 x 1,5
Alcance	22 mm
Saída	NA (Normalmente Aberto)
Conexão	1/2"
Proteção	IP 67
Tensão	20-250 V AC/DC
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem
Posicionamento de componentes em máquinas M30
Automação geral que utilize alimentação universal AC/DC

⚠ Considere outro se precisa de:

Instalações que exijam montagem embutida (face nivelada com metal)
Ambientes com presença de metais ferrosos que obstruam o campo de detecção periférico
Aplicações que demandem proteção contra curto-circuito ou sobrecarga

APLICAÇÕES E USO

Detecção de posição em esteiras de transporte industrial
Monitoramento de presença de peças em células de montagem automatizadas
Controle de fim de curso em equipamentos mecânicos com rosca M30
Indústria automotiva e de bens de consumo (aplicações não críticas para segurança)
Sistemas onde a versatilidade de tensão AC/DC é mandatória

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II0341, 22mm, M30, Não Embutido, verifique estes pontos:

Quando escolher este produto

Ideal para ambientes que exigem rosca M30, grande distância de detecção (22 mm) e operação com tensões alternadas ou contínuas.

Quando buscar outra opção

Se a aplicação exigir montagem embutida, proteção contra curto-circuito (não inclusa neste modelo) ou diagnósticos de falha via sistemas IO-Link, considere sensores de série superior ou modelos flush.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Faixa de Medição
Tipo de montagem	Não embutido	Requer área livre ao redor da face ativa
Alcance de detecção	22 mm	Distância de detecção nominal
Distância de trabalho	0...17,6 mm	Faixa operacional recomendada

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Tensão compatível
Frequência de comutação	25 Hz AC / 70 Hz DC	Limite de velocidade de operação
Corrente de saída mínima	5 mA	Carga necessária para operação
Função de saída	Normalmente Aberto	Estado lógico de repouso

Dados Mecânicos e Ambientais
Dimensões	M30 x 1,5 / L = 72 mm	Geometria da rosca e comprimento total
Grau de proteção	IP 67	Estanqueidade contra poeira e água
Materiais da carcaça	Latão revestido com bronze branco, PBT, PA	Composição estrutural

COMPATIBILIDADE

Comunicação

• N/A (Sinal de comutação padrão)

Conexões

Elétrica 1/2" (3 contatos)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos ferrosos	✓	O princípio de funcionamento indutivo é otimizado para metais ferrosos.
Montagem embutida em metal	✗	O sensor é não embutido; o metal circundante causará falha de detecção.
Ambientes com água e poeira	✓	O sensor possui grau de proteção IP 67.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II0341, 22mm, M30, Não Embutido

Verifique se o local de instalação permite a montagem não embutida (face livre de metal).
Rosqueie as porcas de fixação no corpo do sensor M30.
Insira o sensor no suporte mecânico e ajuste a profundidade, mantendo a distância de trabalho até 17,6 mm do alvo.
Conecte o cabo elétrico ao conector 1/2", garantindo a vedação do conector.
Aplique a tensão de alimentação (20...250 V AC/DC).
Verifique a atuação do sensor aproximando um objeto metálico e observando o LED vermelho de status.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor acionado constantemente (LED ligado)	Objeto metálico fixo próximo à zona sensora	Verificar se há metais dentro do raio de detecção (área não embutida)
Sensor não comuta ou LED apagado	Tensão fora da faixa ou conexão frouxa	Medir tensão nos terminais do conector 1/2"
Comportamento instável ou ausência de sinal	Carga abaixo da corrente mínima (5 mA)	Verificar se a carga conectada drena pelo menos 5 mA
Falha física ou carcaça deformada	Dano por vibração excessiva ou torque incorreto	Inspecionar integridade da rosca e aperto das porcas

DOCUMENTAÇÃO TÉCNICA

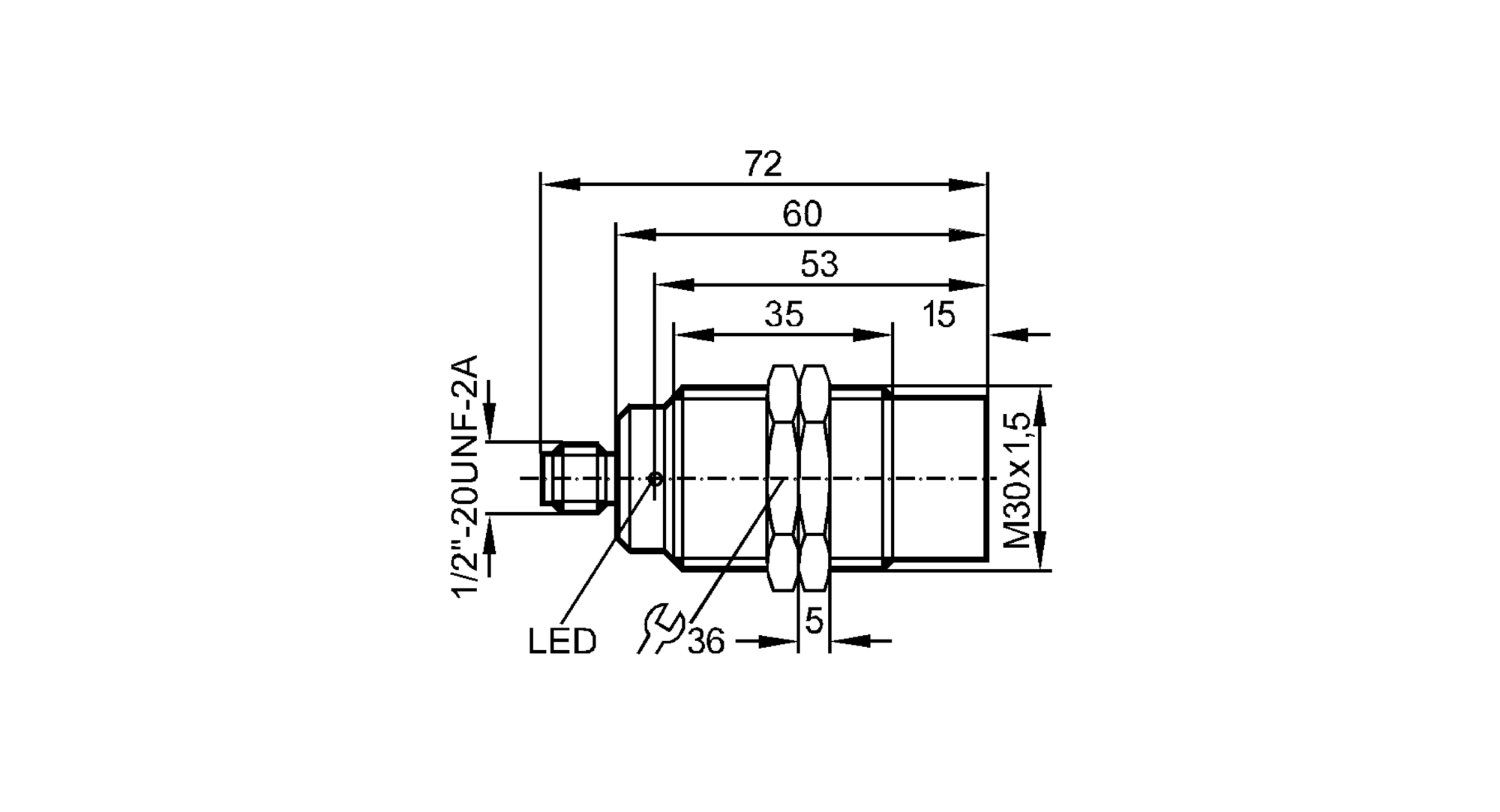

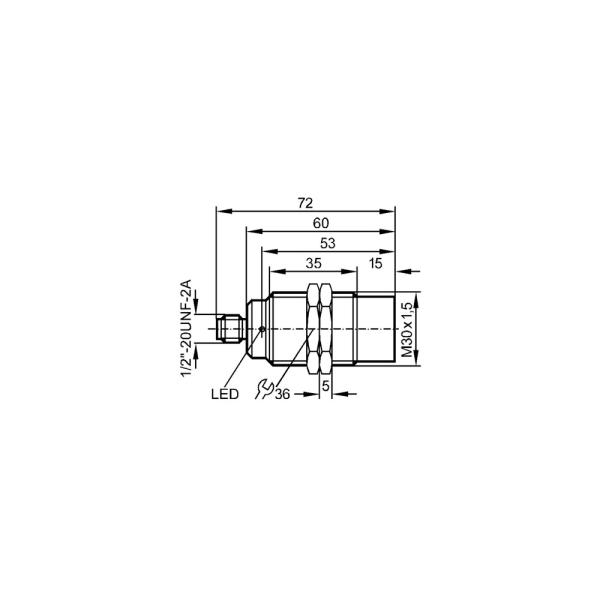

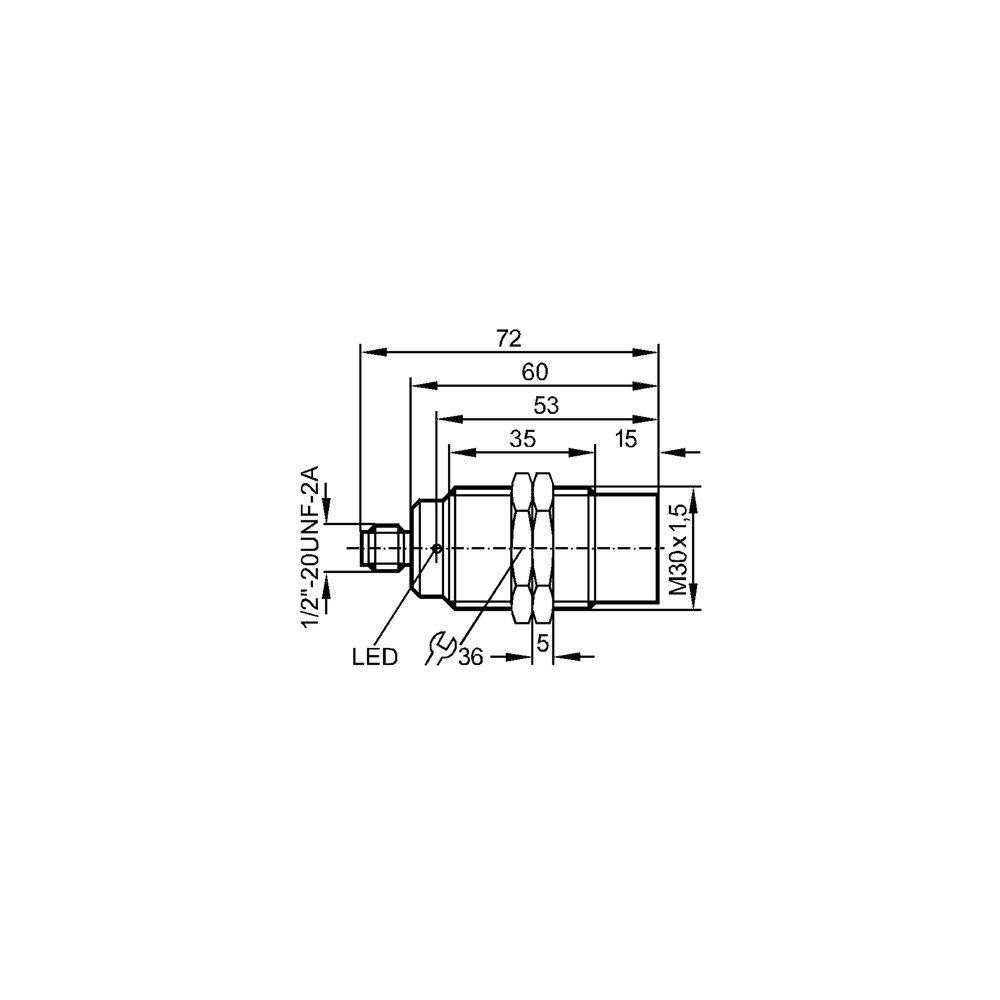

Datasheet Técnico II0341 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor e qual sua principal função?

O II0341 é um sensor indutivo de proximidade com rosca M30, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

O que vem na embalagem além do sensor?

O sensor acompanha 2 porcas de fixação para a instalação do dispositivo.

Posso instalar este sensor de forma embutida em estruturas metálicas?

Não, este modelo é classificado como não embutido. Ele requer uma área livre ao redor da face sensora para evitar o acionamento indesejado por metais adjacentes.

Este sensor possui proteção eletrônica interna?

Não, este componente não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade. A instalação deve ser realizada conforme as especificações elétricas para evitar danos.

O LED do sensor não acende, o que pode ser?

A ausência de sinal no LED indica falha na alimentação ou interrupção no cabeamento. Verifique se a tensão está entre 20 e 250 V AC/DC e se os contatos do conector 1/2" estão firmes.

O sensor está com detecção errática, como verificar?

Se o sensor detecta objetos indevidamente, verifique se há metais interferentes próximos à face sensora ou se a distância de trabalho (até 17,6 mm) está sendo excedida.

Qual a diferença deste sensor de 2 fios para um modelo de 3 fios?

Este modelo II0341 utiliza uma conexão de 2 fios com saída Normalmente Aberto (NA). Em comparação a sensores de 3 ou 4 fios, ele é limitado em funções de diagnóstico e demanda corrente de carga mínima (5 mA).

Devo usar um sensor indutivo ou capacitivo nesta aplicação?

A escolha depende da tecnologia de controle. Sensores indutivos são ideais para detecção de metais. Se a necessidade for detecção de líquidos, plásticos ou materiais não metálicos, deve-se optar por sensores capacitivos ou fotoelétricos.

Quais cuidados devo ter ao instalar o sensor?

O alinhamento mecânico deve garantir que o objeto alvo esteja dentro da distância de trabalho (0 a 17,6 mm). Utilize as porcas inclusas para fixar o sensor no suporte, evitando excesso de torque que possa danificar a carcaça.

Qual a procedência e em quais ambientes este sensor pode operar?

A origem do produto é a IFM, sendo um equipamento para automação industrial fabricado para operar em ambientes com temperatura entre -25 e 70 °C, respeitando o grau de proteção IP 67.

GLOSSÁRIO TÉCNICO

Não embutido

Tipo de montagem onde a face sensora deve permanecer livre de qualquer material metálico ao redor para garantir o correto funcionamento do campo eletromagnético. (Ref.: Tipo de montagem)

Distância de trabalho (Sr)

Distância efetiva onde o sensor opera com segurança para realizar o chaveamento do sinal de saída. (Ref.: Alcance de detecção)

Histerese

Diferença entre o ponto de atuação (quando detecta o objeto) e o ponto de desatuação (quando perde o objeto), variando entre 3 e 20% de Sr. (Ref.: Histerese)

Conexão 1/2"

Padrão de conexão elétrica (conector) utilizado para a interface do sensor com o painel de comando. (Ref.: Tipo de conexão)

MTTF

Tempo Médio Entre Falhas, medido em anos, indicando a confiabilidade estatística do dispositivo. (Ref.: MTTF)
