Sensor Indutivo IFM II0297 M30 10mm AC/DC

Pré-visualizar: II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC

II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC

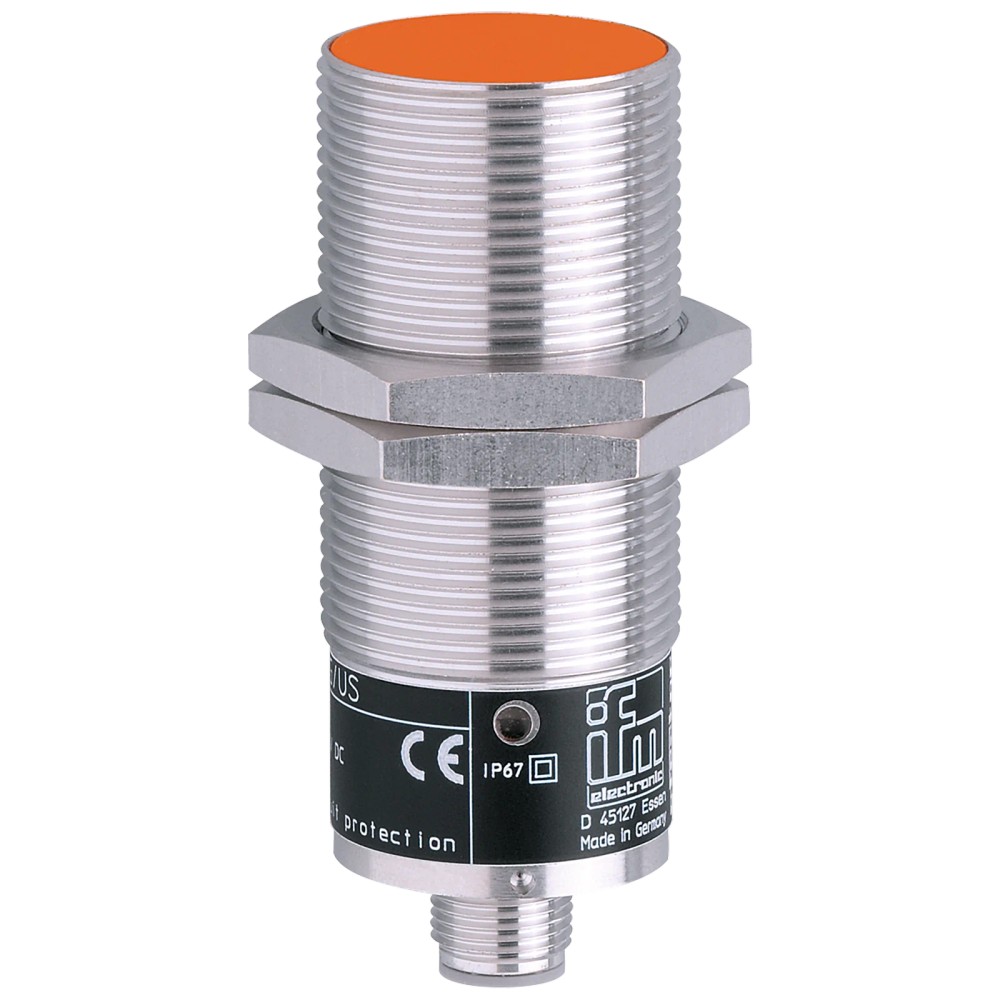

Imagem meramente ilustrativa

R$ 1.309,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0297
EAN: 4021179121323
NCM do produto: 85365090

Destaques do Produto Tensão 20...250 V...mais

Fechar menu

Saiba mais sobre: "II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC"

Destaques do Produto

Tensão

20...250 V AC/DC

Distância de detecção

10 mm

Montagem

Embutido

Saída

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC

O sensor II0297 é um componente industrial de alta confiabilidade, desenvolvido para detecção sem contato de objetos metálicos em sistemas de automação. Com rosca M30x1,5 e alcance de 10 mm, ele oferece uma solução versátil com operação em tensões de 20 a 250 V AC/DC. É ideal para ambientes que exigem proteção robusta, classificado com grau IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	II0297
Rosca	M30 x 1,5
Alcance	10 mm
Tensão	20...250 V AC/DC
Função	Normalmente Aberto
Grau de Proteção	IP 67
Material	Latão niquelado
Peso	164,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam tensão de 20...250 V AC/DC.
Processos de detecção de presença de metais com necessidade de robustez IP67.
Montagens em painéis ou máquinas com furação padrão M30.

⚠ Considere outro se precisa de:

Aplicações com frequências de comutação superiores a 25 Hz.
Circuitos de controle que exigem lógica de saída PNP ou NPN (este sensor é 2 fios AC/DC).
Detecção de materiais não metálicos.

APLICAÇÕES E USO

Detecção de fim de curso em máquinas industriais.
Monitoramento de presença em linhas de montagem metálicas.
Controle de posicionamento de peças em esteiras de transporte.
Aplicações de automação geral onde se exige uma saída NA (Normalmente Aberto).

COMO ESCOLHER

Antes de comprar o II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC, verifique estes pontos:

Escolha este produto se:

Sua aplicação exige um sensor robusto M30 em sistemas AC ou DC, com detecção de metal a 10 mm e fiação simplificada de 2 fios.

Busque outra opção se:

Seu sistema requer frequências de comutação superiores a 25 Hz, lógica de saída transistorizada (PNP/NPN) ou detecção de materiais não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Limites de operação da fonte de alimentação.
Corrente de saída (AC)	250 mA (350 mA até 50 °C)	Capacidade de carga em corrente alternada.
Corrente de saída (DC)	100 mA	Capacidade de carga em corrente contínua.
Frequência de comutação	25 Hz (AC/DC)	Limite máximo de operação cíclica.

Dados Mecânicos
Designação da rosca	M30 x 1,5	Dimensão padrão de montagem.
Comprimento	78 mm	Dimensão física total.
Material do invólucro	Latão niquelado	Resistência mecânica e ambiental.
Grau de proteção	IP 67	Proteção contra entrada de partículas e líquidos.

Condições Ambientais
Alcance de detecção	10 mm	Distância nominal de atuação.
Tipo de montagem	Embutido	Condição de instalação para detecção correta.
Temperatura ambiente	-25...80 °C	Faixa de operação térmica.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conector 1/2"

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	O sensor indutivo é otimizado para detecção de metais.
Operação em 24V DC	✓	Compatível com a faixa de tensão 20...250 V AC/DC.
Controle de alta velocidade (>25Hz)	✗	A frequência de comutação está limitada a 25 Hz.
Detecção de líquidos ou plásticos	✗	Sensor puramente indutivo, apenas metais.

INSTALAÇÃO

Como instalar o II0297 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA AC/DC

1. Certifique-se de que a alimentação elétrica esteja desligada.
2. Posicione o sensor no suporte de montagem M30.
3. Utilize as porcas de fixação inclusas para garantir o travamento.
4. Conecte os terminais elétricos conforme o diagrama de ligação do datasheet.
5. Verifique a distância de trabalho em relação ao objeto metálico (distância de segurança < 8,1mm).
6. Ligue a energia e verifique o indicador LED de status.

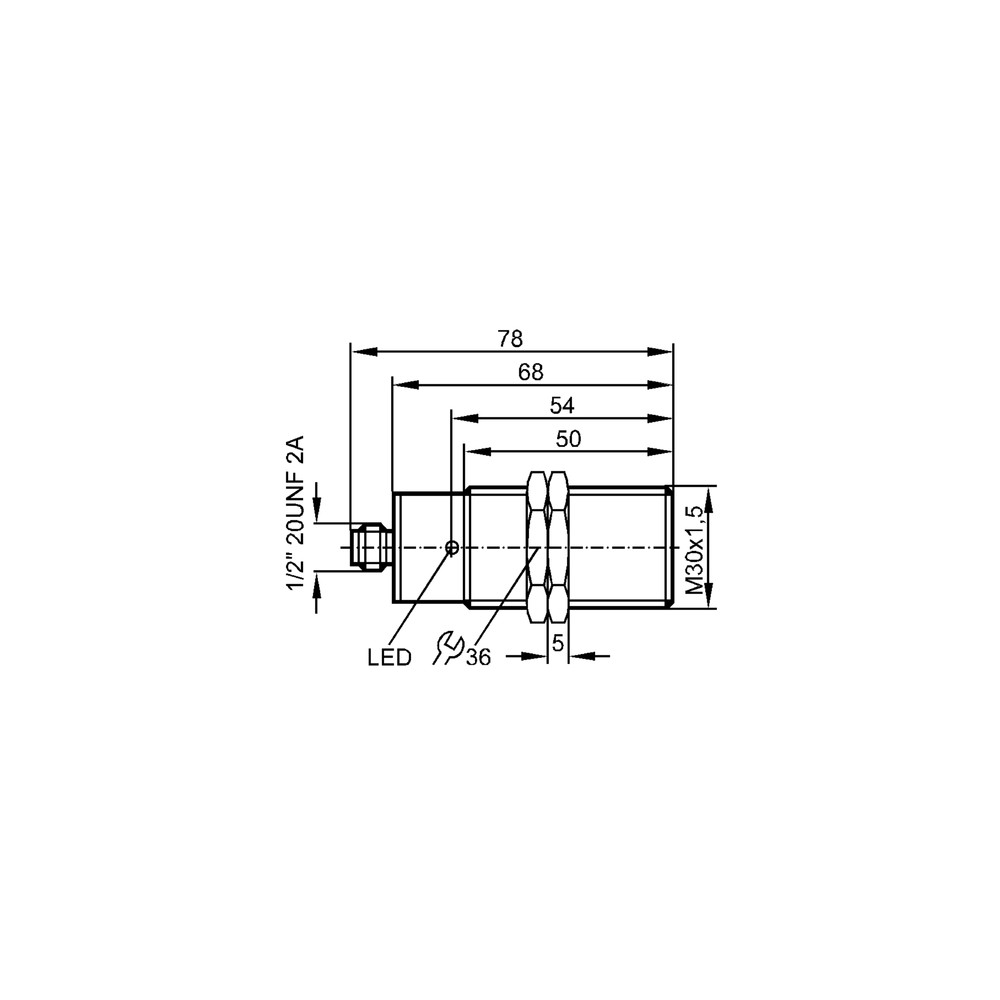

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status pisca ou sensor não comuta.	Carga conectada supera a corrente máxima permitida.	Verificar se a corrente da carga é inferior a 250 mA (AC) ou 100 mA (DC).
Sensor não detecta o objeto.	Alvo metálico fora do alcance de 10mm.	Medir a distância entre o objeto e a face ativa (deve ser <= 8,1 mm).
Sensor não responde ou aquece.	Ligação em curto-circuito na saída.	Testar continuidade do cabo e carga conforme o diagrama de ligação.
Sensor não liga.	Tensão de entrada fora da faixa 20-250V AC/DC.	Medir a tensão nos terminais de alimentação do sensor.

DOCUMENTAÇÃO TÉCNICA

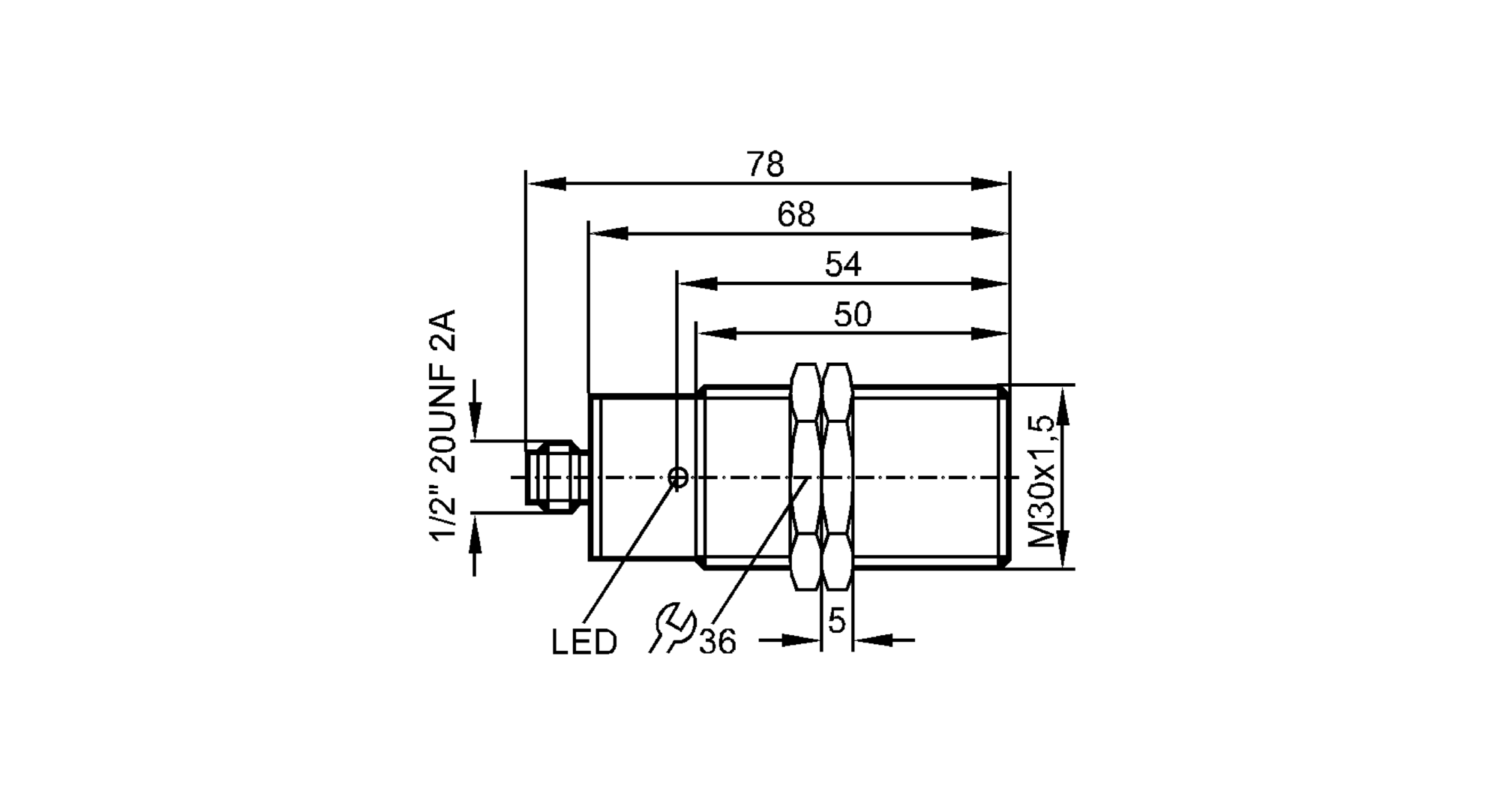

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é o alcance de detecção deste sensor?

O sensor II0297 possui um alcance de detecção nominal de 10 mm. É projetado para detecção de metais em face embutida.

Qual é a função de saída deste dispositivo?

Este modelo opera com saída do tipo Normalmente Aberto (NA).

Posso utilizar este sensor em circuitos apenas DC?

O sensor possui uma etapa de saída configurada para 20...250 V AC/DC. Ele não é compatível com circuitos de controle que operam exclusivamente em lógica DC de baixa tensão (como sensores PNP/NPN padrão de 24V).

Este sensor detecta objetos não metálicos?

Não, sensores indutivos como o II0297 detectam apenas objetos metálicos. Eles não são adequados para detectar plásticos, líquidos ou madeira.

Por que o LED de status não está acendendo?

Verifique se o alvo metálico está dentro da distância de trabalho (0...8,1 mm). Se o LED não acender, verifique a continuidade da alimentação e o cabeamento, conforme o diagrama de instalação.

Por que o sensor permanece ligado constantemente?

A causa provável é que o sensor esteja operando com sobrecarga ou curto-circuito na carga. Verifique se a corrente de saída não excede os limites de 250 mA (AC) ou 100 mA (DC) especificados.

Por que escolher este modelo de 2 fios?

Este sensor é do tipo 2 fios AC/DC, o que simplifica a fiação em circuitos de alta tensão, diferente dos sensores de 3 fios (PNP/NPN) que exigem alimentação dedicada e sinal.

Posso substituir um sensor M18 por este modelo M30?

Não diretamente. Este é um invólucro M30. Para substituir um M18, seria necessário um adaptador mecânico, além de verificar se a tensão e a lógica de comutação coincidem.

Quais os cuidados na instalação?

O sensor deve ser instalado com as porcas de fixação incluídas em um suporte metálico. Evite aperto excessivo que possa deformar a rosca M30x1,5.

Este produto é original?

Sim, este é um produto original IFM Electronic, garantindo compatibilidade com os padrões industriais especificados na ficha técnica.

GLOSSÁRIO TÉCNICO

Indutivo

Princípio de funcionamento que detecta a presença de metal através de um campo eletromagnético (Ref.: Princípio de indução).

M30

Designação da rosca externa de 30 mm de diâmetro, padrão industrial para sensores (Ref.: Designação da rosca).

NA (Normalmente Aberto)

Estado em que o contato de saída permanece aberto sem detecção e fecha ao detectar o objeto (Ref.: Função de saída).

IP67

Grau de proteção contra poeira e imersão temporária em água (Ref.: Grau de proteção).

2 Fios

Configuração elétrica onde o sensor é alimentado em série com a carga, simplificando a conexão (Ref.: Número de fios).
