Sensor Indutivo IFM II0097 M30 15mm

Pré-visualizar: II0097 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, NF, AC/DC

II0097 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, NF, AC/DC

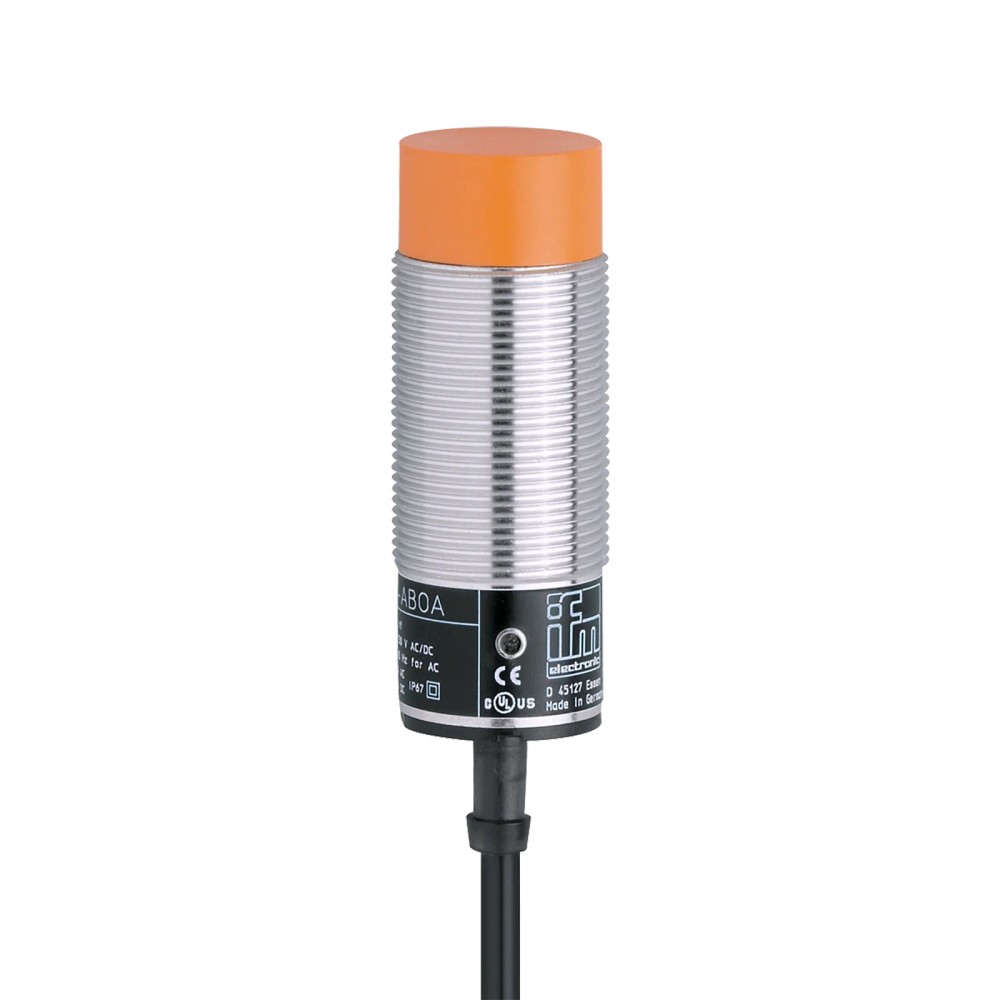

Imagem meramente ilustrativa

R$ 1.218,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0097
EAN: 4021179119443
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "II0097 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, NF, AC/DC"

Destaques do Produto

Alcance de detecção

15 mm, montagem não embutida

Função de saída

Normalmente fechada

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, 2 fios

Fixação mecânica

Rosca M30 x 1,5

Ambiente

-25...80 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC

O IFM II0097 é um sensor indutivo para detectar objetos metálicos sem contato. Tem rosca M30 x 1,5, alcance nominal de 15 mm e saída normalmente fechada. Opera com alimentação de 20...250 V AC/DC e possui cabo PVC de 2 m, com proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	II0097
Tipo	Sensor indutivo
Rosca	M30 x 1,5
Alcance de detecção	15 mm; montagem não embutida
Saída	Normalmente fechada
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Comprimento total	81 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações cuja montagem aceite sensor não embutido M30 x 1,5 e distância de detecção nominal de 15 mm.
Circuitos de detecção que exijam saída normalmente fechada e alimentação compatível com 20...250 V AC/DC.
Instalações em que sejam adequados cabo PVC de 2 m, operação entre -25 e 80 °C e grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente aberta: a ficha especifica saída normalmente fechada.
Não selecionar quando a instalação exigir montagem embutida: este modelo é especificado para montagem não embutida.
Não aplicar fora da tensão de operação de 20...250 V AC/DC ou da temperatura ambiente de -25...80 °C.
Não presumir proteção contra sobrecarga, curto-circuito ou inversão de polaridade; a ficha informa que essas proteções não estão disponíveis.

APLICAÇÕES E USO

Uso especificado: detecção indutiva de objetos metálicos com montagem não embutida e distância de trabalho indicada de 0...12,1 mm; a resposta depende também do material do alvo, conforme os fatores de correção da ficha.
Possibilidade de aplicação: monitoramento de presença ou posição de alvos metálicos em máquinas e equipamentos, desde que o circuito aceite saída normalmente fechada, conexão de 2 fios e os limites elétricos do sensor. Validar montagem e distância na instalação real.
Limites de operação a respeitar: alimentação de 20...250 V AC/DC e temperatura ambiente de -25...80 °C. O produto não especifica proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC, verifique estes pontos:

Escolha o II0097 quando

A instalação requerer detecção indutiva não embutida, rosca M30 x 1,5, saída normalmente fechada, alcance nominal de 15 mm e alimentação de 20...250 V AC/DC. Confirme também a compatibilidade do circuito com a conexão de 2 fios e os limites elétricos indicados na ficha.

Procure outra configuração quando

O projeto exigir saída normalmente aberta, montagem embutida, conexão diferente de cabo de 2 m ou proteção integrada contra sobrecarga, curto-circuito ou inversão de polaridade. A ficha não identifica um modelo alternativo específico; compare os requisitos com os dados oficiais do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part number	II0097	Código de identificação do produto no anúncio.
GTIN	4021179119443	Identificador comercial informado.
Categoria	Sensores	Categoria do produto no anúncio.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada na ficha.
Número de fios	2 fios	Configuração de ligação elétrica.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída de comutação.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão indicados na ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; condição indicada: 350 (...50 °C)	Limite de corrente constante conforme a condição transcrita na ficha; consultar datasheet para interpretação completa.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante especificado para DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Limite de pico com duração e frequência indicadas.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção externa informado na ficha.
Classe de proteção elétrica	II	Classificação indicada nos dados do fabricante.

Saída e comutação
Configuração da saída	Normalmente fechada	Estado funcional da saída informado no anúncio.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima indicada para DC.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal especificado para montagem não embutida.
Distância de trabalho	0...12,1 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância especificados.
Histerese	1...15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores relativos ao material do alvo indicados na ficha.

Conexões e cabeamento
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Tipo, comprimento e seção dos condutores especificados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores fornecida na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção do invólucro indicado pelo fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética indicadas na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão da conexão mecânica roscada.
Dimensões	M30 x 1,5 / comprimento total = 81 mm	Dimensões informadas no anúncio.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Material do invólucro	Latão niquelado	Material da carcaça informado na ficha.
Material da face ativa	PBT	Material da face sensora informado na ficha.
Peso	237 g	Peso indicado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para o produto.
NCM	8536.50.90	Código fiscal informado no dataset.

Dados de confiabilidade e observações
MTTF	607 anos	Valor informado no dataset; não representa período de garantia.
Observação após curto-circuito	Depois de um curto-circuito, testar as funções operacionais do aparelho.	Recomendação de verificação reproduzida da ficha.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo de dados especificado na ficha; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm² e 2 fios; cores indicadas: BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Verificar a corrente e as condições do circuito conforme datasheet. Não possui proteção contra sobrecarga, curto-circuito ou inversão de polaridade.

Processo Conexão mecânica por rosca M30 x 1,5; montagem não embutida. Comprimento total de 81 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objeto metálico com distância nominal dentro do alcance especificado, montagem não embutida e circuito compatível com saída normalmente fechada.	✓	Corresponde ao tipo de detecção, à montagem e à função de saída informados para o II0097.
Instalação com alimentação de 20...250 V AC/DC e ligação compatível com sensor de 2 fios.	✓	A faixa de tensão e a conexão de 2 fios constam na ficha; os limites de corrente também devem ser conferidos no datasheet.
Instalação que exige saída normalmente aberta ou sensor embutido.	✗	O II0097 é especificado com saída normalmente fechada e montagem não embutida.
Circuito que depende de proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.	✗	A ficha informa que essas proteções não estão disponíveis neste modelo.
Instalação em ambiente fora de -25...80 °C ou com tensão fora de 20...250 V AC/DC.	✗	A condição excede os limites de operação informados.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC

Confirme que a rosca M30 x 1,5, a montagem não embutida e o espaço disponível são compatíveis com a instalação.
Desenergize o circuito antes de instalar ou fazer a ligação elétrica.
Fixe o sensor com as porcas fornecidas, mantendo a face ativa posicionada de acordo com o desenho dimensional e a condição de montagem não embutida.
Ligue os dois condutores conforme a identificação do fabricante: BN = marrom e BU = azul; confira o esquema do datasheet para a aplicação AC ou DC.
Verifique se a tensão, a corrente do circuito e o fusível externo atendem aos limites informados no datasheet; não dependa de proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade.
Energize e teste a comutação com o alvo instalado na distância prevista; após eventual curto-circuito, teste as funções operacionais do aparelho.

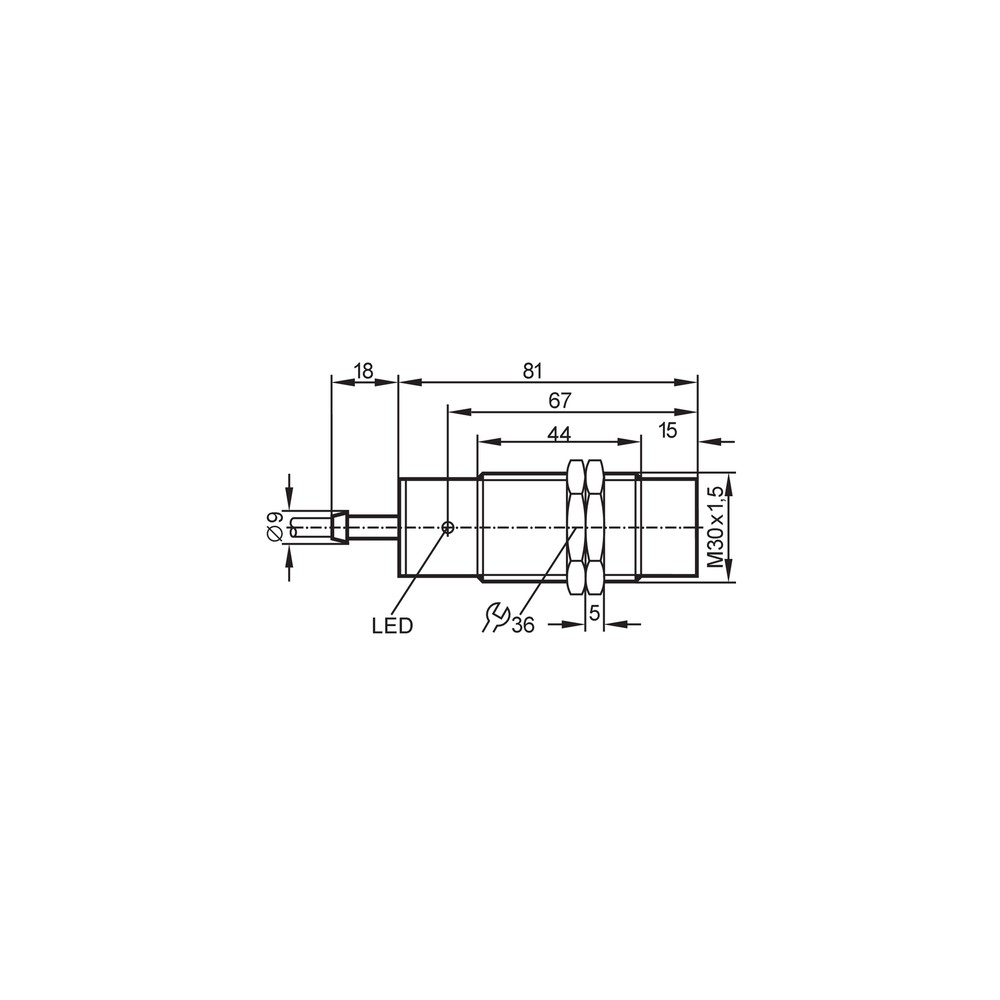

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Distância de trabalho inadequada, material do alvo com fator de correção menor que o aço ou ligação incompatível com a saída normalmente fechada.	Confirme a distância em relação à faixa de trabalho de 0...12,1 mm, identifique o material do alvo e verifique a função da entrada e a ligação conforme o datasheet.
A leitura permanece ativa ou muda no estado oposto ao esperado.	A lógica da aplicação pode estar configurada para saída normalmente aberta, enquanto o II0097 é normalmente fechado.	Verifique o estado elétrico da saída e compare a lógica requerida pelo controlador com a função de saída especificada para o sensor.
O sensor não comuta ou apresenta comportamento irregular após uma falha elétrica.	O circuito pode ter excedido os limites de corrente ou ocorrido curto-circuito; o modelo não possui proteção contra curto-circuito nem sobrecarga.	Desenergize e inspecione o circuito, confira tensão, corrente e fusível externo conforme o datasheet; depois do curto-circuito, teste as funções operacionais do aparelho.
O sensor não opera após a instalação.	Alimentação fora da faixa especificada ou ligação incorreta dos condutores em um circuito de 2 fios.	Meça a alimentação no circuito e confira BN = marrom, BU = azul, a faixa de 20...250 V AC/DC e o esquema de ligação oficial.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II0097 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II0097 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha especifica montagem não embutida, saída normalmente fechada e alcance nominal de 15 mm.

Com quais tensões e tipo de ligação elétrica ele é compatível?

Opera entre 20...250 V AC/DC e utiliza conexão de 2 fios por cabo PVC de 2 m. Confira os limites de corrente e o esquema de ligação no datasheet antes de conectar ao circuito.

O que acompanha o sensor?

A ficha informa que acompanham 2 porcas de fixação. A embalagem é indicada como 1 peça.

Ele serve para uma aplicação que exige saída normalmente aberta?

Não: este modelo é especificado com saída normalmente fechada. Se o circuito exigir normalmente aberta, selecione uma versão com essa função confirmada na ficha do fabricante.

Posso instalar este modelo embutido ou fora da faixa de temperatura indicada?

A ficha especifica montagem não embutida e temperatura ambiente de -25...80 °C. Não use essas condições como referência para uma instalação embutida ou fora dessa faixa.

O controlador não detecta o alvo; o sensor pode estar com defeito?

Antes de substituir, confira alimentação, ligação dos dois fios, distância até o alvo e material detectado. A distância de trabalho informada é 0...12,1 mm, e o fator de correção varia conforme o material.

O sensor parou de funcionar depois de um curto-circuito; o que devo verificar?

A ficha informa que o aparelho não possui proteção contra curto-circuito. Inspecione o circuito e o fusível externo, corrija a causa e teste as funções operacionais do sensor antes de recolocá-lo em serviço.

É melhor comprar o sensor com acessórios ou adquirir peças avulsas?

O conteúdo informado para esta embalagem é um sensor e 2 porcas de fixação. A ficha não identifica kits ou peças avulsas adicionais; confirme separadamente a disponibilidade e a especificação de qualquer componente necessário.

Como escolho entre este sensor e outra versão?

Escolha o II0097 quando forem necessários montagem não embutida, saída normalmente fechada, alimentação de 20...250 V AC/DC e alcance nominal de 15 mm. Para saída normalmente aberta ou montagem embutida, procure uma versão cuja ficha confirme esses requisitos.

Que cuidados devo tomar na instalação e na manutenção?

Desenergize o circuito para instalar, confira rosca, ligação, tensão, corrente e fusível conforme o datasheet. Após um curto-circuito, a ficha recomenda testar as funções operacionais do aparelho.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico com o alvo.

Montagem não embutida

Condição de instalação especificada para este sensor; deve ser respeitada na montagem e no posicionamento do alvo. (Ref.: tipo de montagem — não embutido.)

Distância real de comutação (Sr)

Distância de comutação indicada pelo fabricante, com tolerância declarada. (Ref.: 15 ± 10 % mm.)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa em relação a Sr. (Ref.: 1...15 % de Sr.)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante. (Ref.: IP 67.)
