Sensor Indutivo IFM II0097 M30 15mm NF AC/DC

Pré-visualizar: II0097 IFM - Sensor Indutivo IFM Automação industrial M30 15mm NF AC/DC

II0097 IFM - Sensor Indutivo IFM Automação industrial M30 15mm NF AC/DC

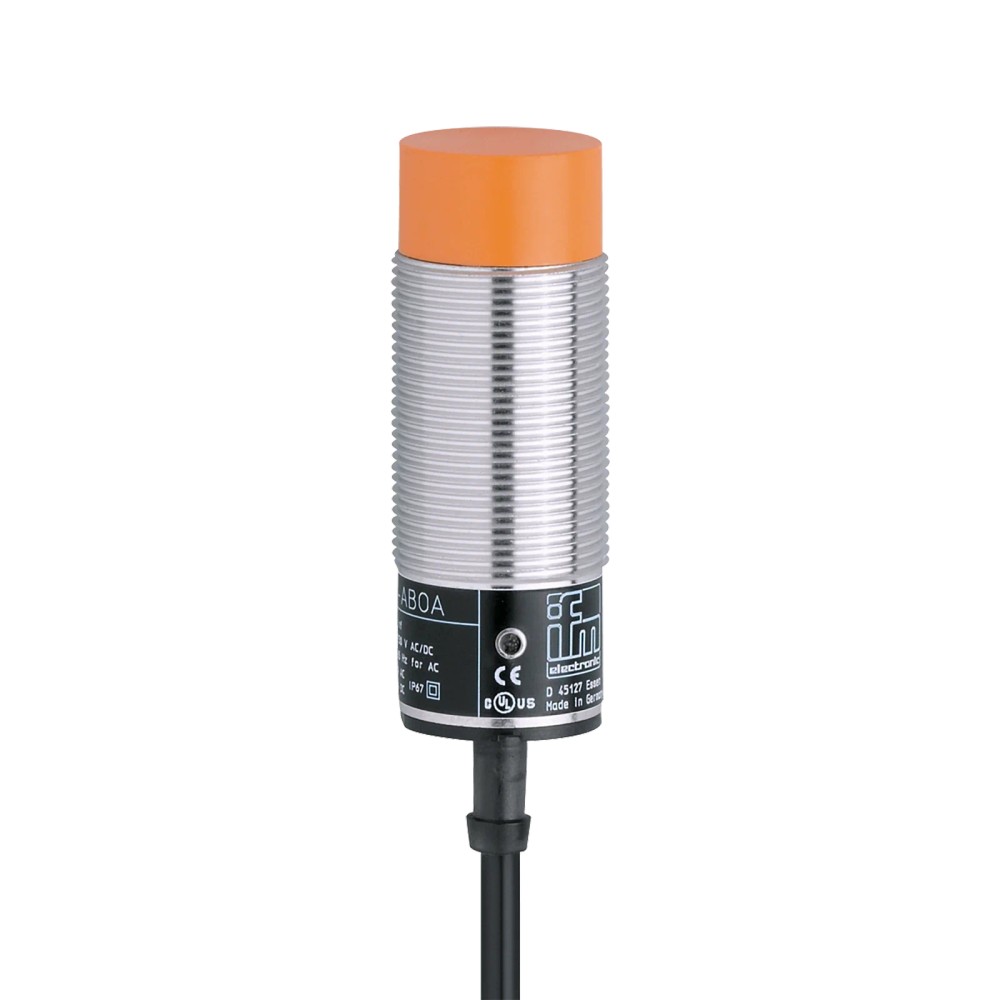

Imagem meramente ilustrativa

R$ 1.218,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0097
EAN: 4021179119443
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15...mais

Fechar menu

Saiba mais sobre: "II0097 IFM - Sensor Indutivo IFM Automação industrial M30 15mm NF AC/DC"

Destaques do Produto

Alcance nominal

15 mm; montagem não embutida

Saída

Normalmente fechada

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, dois fios

Formato de montagem

Rosca M30 x 1,5

Ambiente

IP 67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC

O IFM II0097 é um sensor indutivo não embutido para detecção de objetos metálicos em aplicações de automação industrial. Possui rosca M30 x 1,5, saída normalmente fechada e alcance nominal de detecção de 15 mm. Opera em 20...250 V AC/DC e tem cabo PVC de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca e comprimento	M30 x 1,5; 81 mm
Montagem	Não embutido
Alcance de detecção	15 mm
Função de saída	Normalmente fechado
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 fios, 2 x 0,5 mm²
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação, quando a aplicação requer montagem não embutida, saída normalmente fechada e alimentação dentro de 20...250 V AC/DC.
Instalações que aceitam sensor roscado M30 x 1,5, cabo de 2 m e as frequências de comutação especificadas para AC ou DC.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir saída normalmente aberta: a configuração informada para este modelo é normalmente fechada.
Não selecione se a alimentação estiver fora de 20...250 V AC/DC ou se a instalação exigir conexão elétrica diferente do cabo integrado de 2 m.
Verifique outra opção caso o espaço de montagem exija instalação embutida; este sensor é especificado para montagem não embutida.

APLICAÇÕES E USO

Aplicação comprovada pelas características: detecção indutiva de objetos metálicos em automação industrial, com montagem não embutida e circuito compatível com saída normalmente fechada. O alcance efetivo depende do material-alvo; a ficha informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de uso em máquinas com alimentação AC ou DC dentro da faixa especificada, desde que a frequência de comutação, a corrente da carga e a proteção do circuito atendam aos limites do datasheet.
A instalação deve permanecer dentro da faixa de temperatura e do grau de proteção especificados. A ficha não descreve uma aplicação de processo específica nem certifica compatibilidade com um equipamento ou controlador particular.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC, verifique estes pontos:

Escolha o II0097 quando

A montagem comportar corpo roscado M30 x 1,5 não embutido e a aplicação exigir detecção indutiva, saída normalmente fechada, alcance nominal de 15 mm e alimentação de 20...250 V AC/DC.

Avalie outra configuração quando

O circuito exigir saída normalmente aberta, alimentação fora da faixa especificada ou uma conexão elétrica diferente do cabo de 2 m. Confirme também a frequência de comutação necessária: 25 Hz em AC ou 50 Hz em DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção informada pelo fabricante.
Modelo	II0097	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	II0097	Código de identificação comercial.
GTIN	4021179119443	Identificador comercial informado.

Dados elétricos e saída
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Configuração da saída	Normalmente fechado	Estado funcional da saída conforme a ficha.
Número de fios	2	Conexão elétrica de dois fios.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores indicada na ficha.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores informados para as respectivas tensões.
Queda de tensão máxima da saída AC	6,5 V	Limite especificado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Limite especificado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; condição indicada: 350 (...50 °C)	Valor e condição reproduzidos conforme a informação disponível na ficha; consulte o datasheet para interpretação completa da condição.
Corrente máxima constante da saída DC	100 mA	Limite especificado para operação DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Valor de pico limitado à duração e frequência indicadas.
Frequência de comutação AC	25 Hz	Frequência especificada para AC.
Frequência de comutação DC	50 Hz	Frequência especificada para DC.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção do circuito indicado na ficha.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado.
Distância de trabalho	0...12,1 mm	Faixa de trabalho especificada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Tolerância da distância real de comutação informada.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material informados na ficha; influenciam a distância de detecção.

Construção e montagem
Designação da rosca	M30 x 1,5	Dimensão mecânica da rosca de montagem.
Dimensões	M30 x 1,5 / comprimento 81 mm	Dimensões externas informadas.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro	Latão niquelado	Material informado para o corpo.
Material da face ativa	PBT	Material informado para a face ativa.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para o fornecimento.
Peso	237 g	Peso indicado no conjunto de atributos do produto.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado.
Classe de proteção	II	Classificação indicada na ficha.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética indicadas.
MTTF	607 anos	Valor MTTF informado pelo conjunto de dados; não representa garantia de vida útil.
Observação do fabricante	Após um curto-circuito, testar as funções operacionais do aparelho.	Orientação de verificação indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a saída é de comutação elétrica.

Conexões

Elétrica Cabo integrado PVC de 2 m, dois fios (2 x 0,5 mm²); operação em 20...250 V AC/DC. Cores informadas: BN = marrom e BU = azul. Saída normalmente fechada. A carga e a proteção do circuito devem respeitar os limites elétricos do datasheet.

Processo Rosca de montagem M30 x 1,5. Instalação especificada como não embutida; essa conexão mecânica não determina, por si só, a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito AC com alimentação entre 20 e 250 V e frequência de comutação requerida de até 25 Hz	✓	A faixa de operação AC/DC informada inclui essa alimentação; a frequência especificada para AC é 25 Hz.
Circuito DC com alimentação entre 20 e 250 V e frequência de comutação requerida de até 50 Hz	✓	A faixa de operação informada inclui DC; a frequência especificada para DC é 50 Hz.
Aplicação que requer saída normalmente aberta	✗	A saída do II0097 é normalmente fechada.
Suporte mecânico com rosca M30 x 1,5 e espaço para instalação não embutida	✓	A rosca e o tipo de montagem correspondem às especificações do sensor; a compatibilidade elétrica do circuito ainda precisa ser verificada separadamente.
Instalação que exige conector em vez de cabo integrado	✗	A conexão especificada é cabo PVC integrado de 2 m; não há conector alternativo informado.
Ambiente com temperatura dentro de -25...80 °C e necessidade de proteção IP 67	✓	Esses limites e o grau de proteção constam nas especificações do produto; a adequação depende também das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM II0097, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, AC/DC

Confirme que o suporte mecânico aceita rosca M30 x 1,5 e montagem não embutida.
Verifique o espaço disponível para o corpo de 81 mm e para o cabo integrado de 2 m.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho informada e o fator de correção do material detectado.
Fixe o sensor com as duas porcas incluídas, sem alterar a posição de detecção durante o aperto.
Conecte os dois condutores conforme o diagrama do fabricante e confirme a compatibilidade da alimentação, da carga e da proteção do circuito.
Após a instalação, teste a comutação no circuito real; depois de um curto-circuito, verifique novamente as funções operacionais.

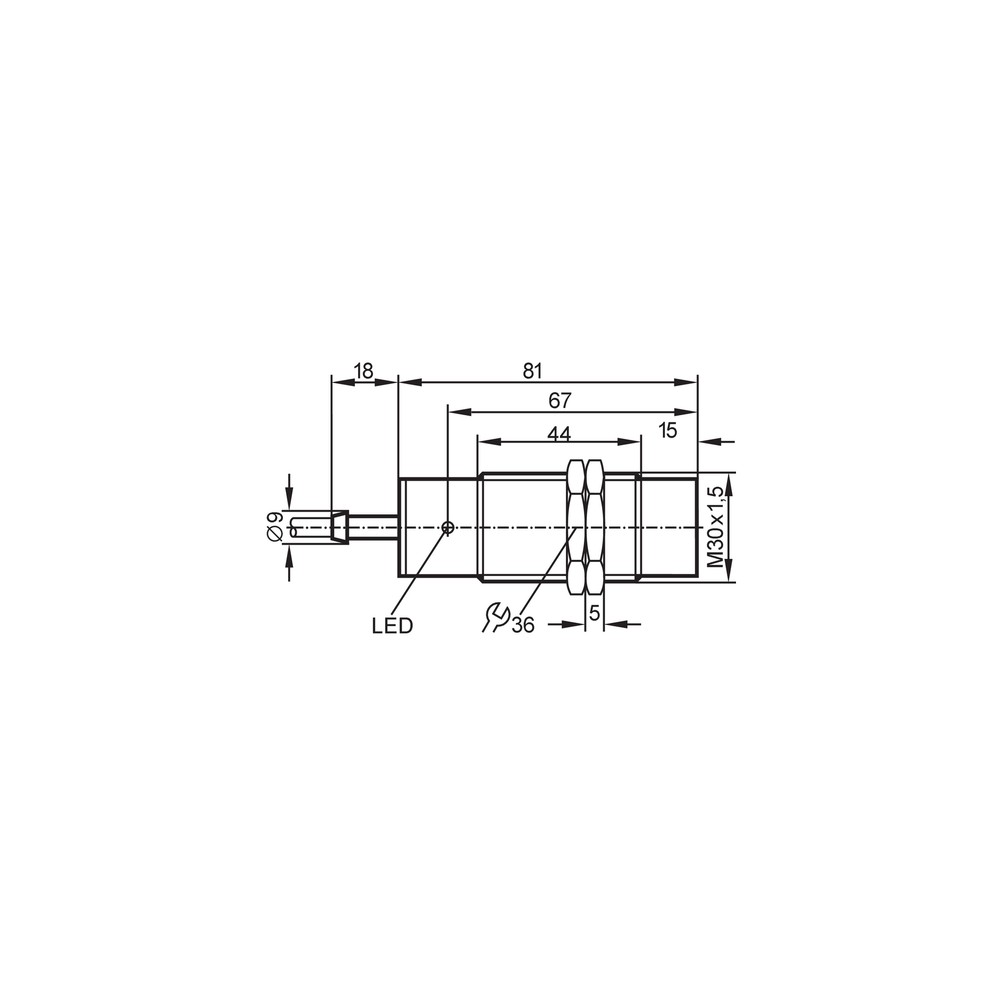

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incorreta, alvo fora da distância de trabalho ou redução do alcance efetivo conforme o material.	Meça a alimentação no sensor, confira a ligação pelo datasheet e teste o alvo dentro da distância de trabalho, considerando o fator de correção do material.
A entrada do controlador permanece acionada quando se espera que esteja desligada.	A saída é normalmente fechada ou a corrente residual está influenciando a entrada conectada.	Confirme a lógica esperada para uma saída normalmente fechada e compare a corrente residual aplicável à tensão com os requisitos da entrada do controlador.
O sinal muda de forma irregular ou não acompanha o movimento esperado.	Distância ou posição de montagem variável, alvo de material diferente do previsto ou frequência de comutação acima do limite especificado.	Verifique a fixação, a distância ao alvo e o material; compare a frequência de operação com o limite de 25 Hz em AC ou 50 Hz em DC.
O sensor deixa de funcionar após uma falha elétrica ou curto-circuito.	O produto não possui proteção contra curto-circuitos, sobrecarga ou inversão de polaridade, conforme os dados disponíveis.	Desenergize e inspecione o circuito, confira fusível e ligações e teste as funções operacionais do sensor antes de recolocá-lo em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II0097 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM II0097 e para que serve?

É um sensor indutivo de proximidade para detectar objetos metálicos sem contato mecânico. A saída é normalmente fechada e a montagem é não embutida.

Ele pode operar em AC e DC?

Sim, a faixa indicada é 20...250 V AC/DC. A frequência de comutação especificada é 25 Hz em AC e 50 Hz em DC.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como acessórios incluídos. O sensor possui cabo PVC integrado de 2 m.

Este modelo serve para uma aplicação que exige saída normalmente aberta?

Não: a saída especificada para o II0097 é normalmente fechada. Para uma lógica normalmente aberta, procure uma versão cuja ficha confirme essa configuração.

Posso instalar este sensor embutido no suporte?

A ficha especifica montagem não embutida. Se o projeto exigir montagem embutida, confirme outro modelo com o fabricante.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confira a alimentação, a distância de trabalho, a ligação e o material do alvo. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

A saída fica em estado inesperado no controlador; o que pode estar acontecendo?

Verifique se a lógica da entrada considera uma saída normalmente fechada e se a corrente residual é compatível com o circuito. Consulte os valores de corrente residual para a tensão utilizada.

É melhor comprar o sensor ou apenas as porcas de fixação?

O anúncio identifica o produto como sensor II0097 e informa duas porcas de fixação incluídas. A ficha não descreve a venda avulsa das porcas.

Como escolher entre este sensor e outro modelo indutivo?

Compare a função da saída, a tensão, o tipo de montagem, a rosca, a conexão e a frequência de comutação exigida. O II0097 é normalmente fechado, não embutido, M30 x 1,5 e usa cabo de 2 m.

Que cuidados devo tomar na instalação elétrica?

Confira as cores dos fios e o diagrama no datasheet, dimensione a carga dentro dos limites especificados e instale a proteção indicada pelo fabricante. A ficha informa que não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que utiliza detecção indutiva para identificar objetos metálicos. (Ref.: tipo de sensor: indutivo)

Montagem não embutida

Condição de montagem indicada para o sensor; requer que a geometria de instalação respeite a especificação do fabricante. (Ref.: tipo de montagem: não embutido)

Saída normalmente fechada

Configuração em que a saída é identificada como normalmente fechada; confirme a lógica e a interface do circuito receptor. (Ref.: configuração da saída)

Histerese

Diferença relativa entre os pontos de comutação de aproximação e afastamento, expressa aqui como percentual de Sr. (Ref.: histerese: 1...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos conforme o código IP declarado. (Ref.: grau de proteção IP 67)
