Sensor Indutivo IFM II0096 M30

Pré-visualizar: II0096 IFM - Sensor Indutivo ifm Detecção de objetos M30, 10mm, NF, IP67

II0096 IFM - Sensor Indutivo ifm Detecção de objetos M30, 10mm, NF, IP67

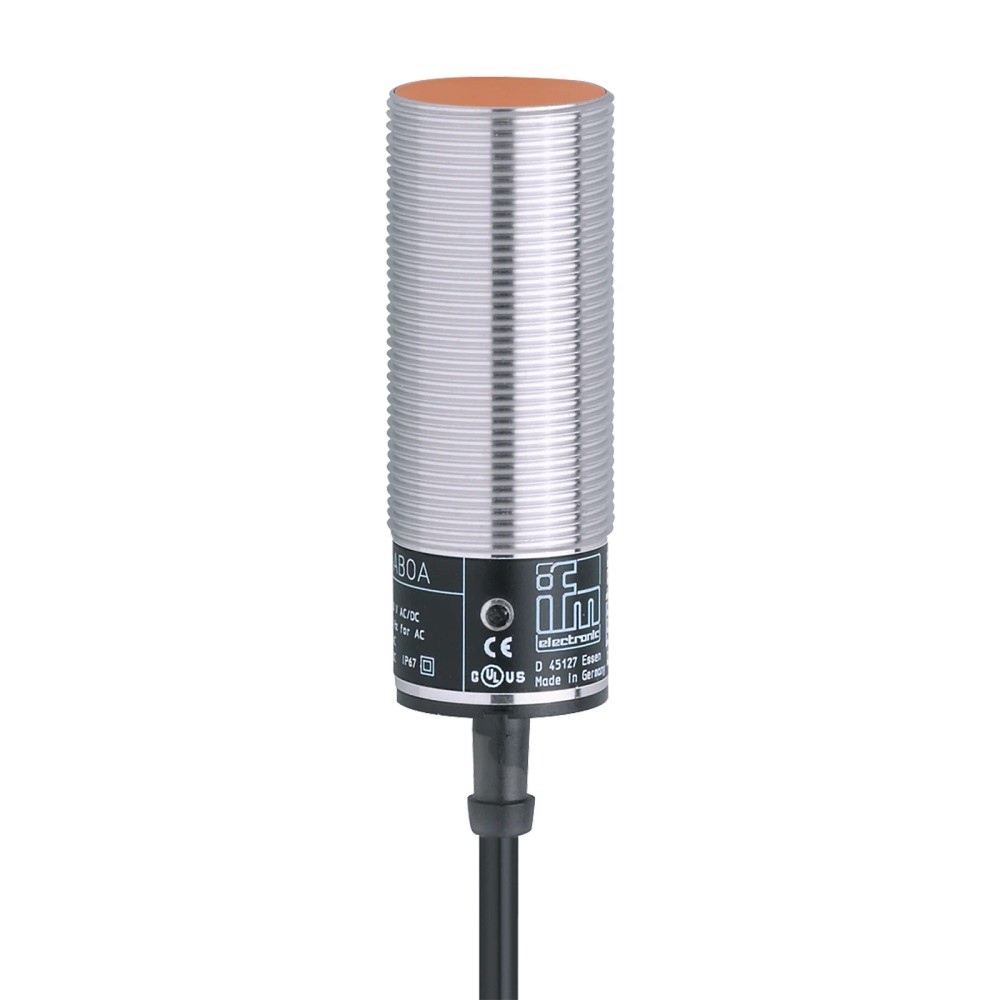

Imagem meramente ilustrativa

R$ 1.218,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0096
EAN: 4021179119436
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10 mm...mais

Fechar menu

Saiba mais sobre: "II0096 IFM - Sensor Indutivo ifm Detecção de objetos M30, 10mm, NF, IP67"

Destaques do Produto

Alcance nominal

10 mm

Montagem

Embutida

Saída

Normalmente fechada (NF), 2 fios

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC integrado de 2 m

Proteção e ambiente

IP67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm II0096, M30 x 1,5, alcance de detecção de 10 mm, saída normalmente fechada, 20...250 V AC/DC, IP67

O II0096 é um sensor indutivo cilíndrico roscado para detecção de objetos, com montagem embutida e saída normalmente fechada. Possui alcance nominal de detecção de 10 mm, alimentação de 20...250 V AC/DC e conexão por cabo PVC integrado de 2 m. Seu grau de proteção é IP67 e a temperatura ambiente de operação informada é de -25...80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Designação da rosca	M30 x 1,5
Comprimento	81 mm
Montagem	Embutido
Alcance de detecção	10 mm
Saída	Normalmente fechado (NF)
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 x 0,5 mm²
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em instalação compatível com sensor cilíndrico M30 x 1,5 e montagem embutida.
Circuitos que aceitem sensor de 2 fios, saída normalmente fechada e alimentação de 20...250 V AC/DC.
Instalações cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir saída normalmente aberta, pois a ficha identifica a função de saída como normalmente fechada.
Não selecionar para alcance de detecção requerido superior a 10 mm; esse é o alcance nominal informado.
Não conectar a entradas ou cargas sem verificar a corrente mínima de saída de 5 mA, a corrente residual e as demais características de chaveamento no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela função e pelas especificações: detecção indutiva de objetos em montagem embutida M30 x 1,5, usando saída NF de 2 fios e alimentação de 20...250 V AC/DC.
Possibilidade de uso em máquinas ou sistemas de automação que detectem alvos metálicos; a adequação depende do material, da distância de instalação e dos fatores de correção informados na ficha.
Para operação em ambientes dentro de -25...80 °C e com requisito de proteção IP67, conferir também as condições de montagem e ensaio no datasheet.
A ficha não identifica aplicações específicas por máquina, processo ou tipo de dispositivo; validar corrente mínima, corrente residual e limites de chaveamento no circuito real.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm II0096, M30 x 1,5, alcance de detecção de 10 mm, saída normalmente fechada, 20...250 V AC/DC, IP67, verifique estes pontos:

Escolha o II0096 quando

A aplicação exigir detecção indutiva com montagem embutida M30 x 1,5, alcance nominal de 10 mm, saída NF de 2 fios e alimentação dentro de 20...250 V AC/DC.

Considere outra configuração quando

O circuito exigir saída normalmente aberta, conexão diferente de cabo integrado ou uma distância de detecção maior que o alcance nominal de 10 mm. Confirme também os limites de corrente e a corrente residual em relação à entrada ou carga a ser comandada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Marca	ifm	Marca informada para o produto.
SKU	II0096	Código do produto no anúncio.
GTIN	4021179119436	Identificador comercial informado.
Part number do anúncio	II0096	Código de peça indicado nos dados prioritários do anúncio.
Part number no catálogo associado	IIA2010-BBOA	Campo do dataset de catálogo; confirmar a identificação com o fornecedor se necessário.
NCM	8536.50.90	Código fiscal informado no dataset.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos e de chaveamento
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada no dataset do fabricante.
Número de fios	2 fios	Configuração elétrica do sensor.
Função de saída	Normalmente fechado (NF)	Estado funcional da saída informado para o modelo.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação informada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima de comutação informada para DC.
Corrente de saída mínima	5 mA	Valor mínimo informado; considerar na compatibilidade com a entrada ou carga.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão, conforme ficha.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites de corrente constante informados para AC; observar a condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pico especificada na ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo informado para operação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo informado para operação DC.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção informado na ficha; observar a especificação do fabricante.
Classe de proteção	II	Classe de proteção declarada para o produto.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética informadas no dataset.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal declarado.
Distância real de comutação Sr	10 ± 10 % mm	Faixa declarada para a distância real de comutação.
Distância de trabalho	0...8,1 mm	Faixa de trabalho informada no dataset do fabricante.
Histerese	1...15 % de Sr	Variação entre os pontos de ligar e desligar, expressa como percentual de Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio informado em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção declarados; considerar que o alcance depende do material do alvo.

Dados mecânicos e conexão
Formato do corpo	Cilíndrico roscado	Construção mecânica informada.
Designação da rosca	M30 x 1,5	Dimensão para compatibilidade mecânica.
Dimensões	M30 x 1,5 / L = 81 mm	Dimensões gerais informadas.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Material do invólucro	Latão revestido com bronze branco	Material informado no dataset de catálogo.
Material da face ativa	PBT	Material informado no dataset de catálogo.
Cor da face sensora	Laranja	Cor indicada nos atributos do anúncio.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Identificação dos fios	BN = marrom; BU = azul	Cores dos condutores declaradas no dataset.
Peso	265,5 g	Peso informado no catálogo.
Porcas de fixação	2 unidades	Acessórios indicados como material incluído.

Condições ambientais e vida útil
Grau de proteção	IP67	Grau de proteção declarado; consultar o datasheet para condições de ensaio e instalação.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
MTTF	607 anos	Valor de MTTF indicado no dataset; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital indicado na ficha; trata-se de um sensor indutivo com saída de chaveamento.

Conexões

Elétrica Cabo PVC integrado de 2 m, 2 x 0,5 mm²; 2 fios identificados como BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Saída normalmente fechada. Verificar no datasheet a corrente mínima de saída de 5 mA, os limites de corrente e a corrente residual antes de conectar à entrada ou carga.

Processo Não possui conexão de processo fluídico informada. A conexão mecânica é roscada M30 x 1,5, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação mecânica com rosca M30 x 1,5 e montagem embutida	✓	A ficha especifica corpo cilíndrico roscado M30 x 1,5 e tipo de montagem embutido.
Circuito com alimentação de 20...250 V AC/DC e entrada compatível com saída NF de 2 fios	✓	Essas características correspondem à tensão de operação, ao número de fios e à função de saída informados.
Entrada de controle que requer saída normalmente aberta	✗	A saída deste modelo é normalmente fechada.
Aplicação que exige distância de detecção acima de 10 mm	✗	O alcance nominal de detecção informado é 10 mm.
Aplicação com temperatura ambiente entre -25 e 80 °C	✓	A faixa corresponde aos limites ambientais informados na ficha.
Conexão a dispositivo cuja entrada exige protocolo digital	✗	A ficha não informa protocolo digital; o produto é descrito como sensor indutivo com saída de chaveamento.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm II0096, M30 x 1,5, alcance de detecção de 10 mm, saída normalmente fechada, 20...250 V AC/DC, IP67

Confirme que a rosca de instalação é M30 x 1,5 e que a montagem prevista é embutida.
Verifique o espaço disponível para o corpo de 81 mm e para o cabo integrado de 2 m.
Instale o sensor sem danificar a rosca, a face ativa ou o cabo; consulte o desenho dimensional do fabricante.
Confirme que a alimentação do circuito está dentro de 20...250 V AC/DC e que a entrada ou carga aceita saída NF de 2 fios.
Identifique os condutores conforme a ficha: BN marrom e BU azul; siga o esquema do datasheet e os requisitos de proteção elétrica especificados.
Após a instalação, teste o chaveamento com o alvo na distância de trabalho prevista e verifique o estado do LED amarelo de chaveamento.

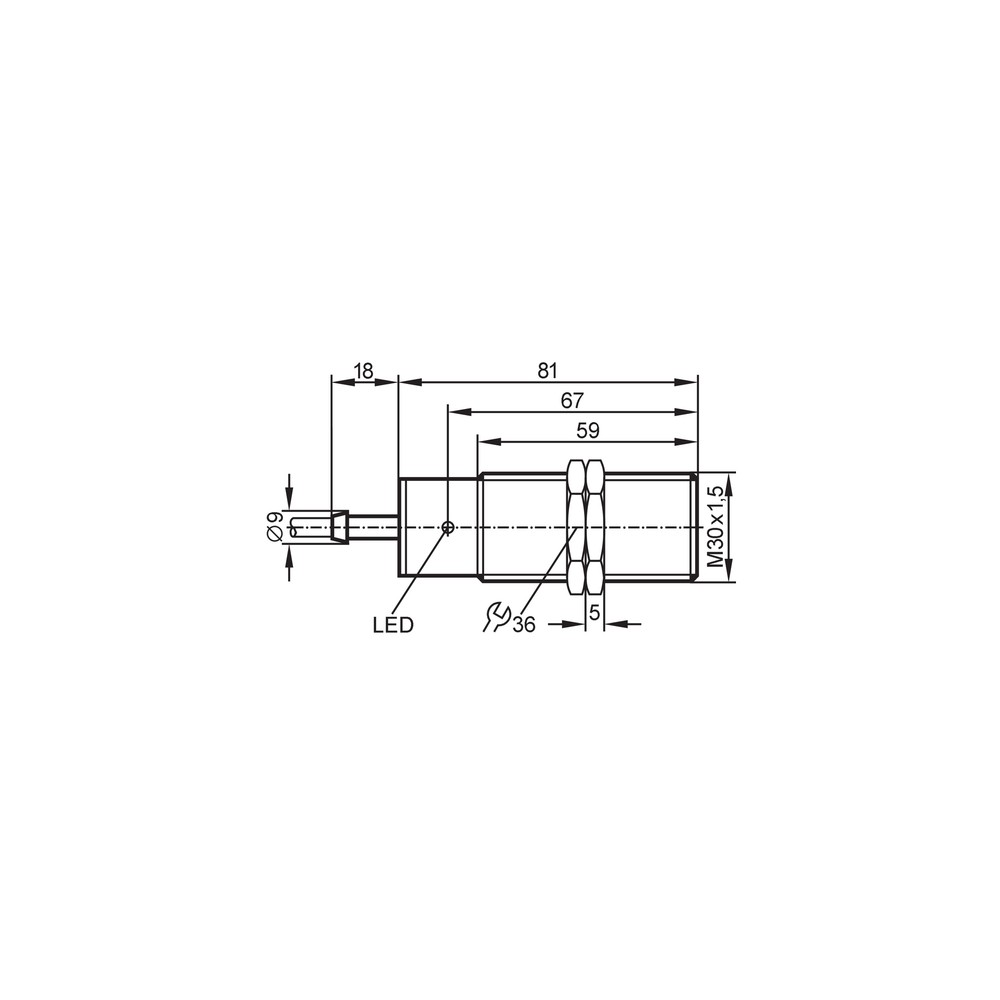

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta ou distância entre alvo e face ativa acima da distância de trabalho.	Meça a alimentação, confira a ligação de 2 fios conforme o datasheet e teste a detecção dentro da distância de trabalho informada.
A entrada permanece acionada ou não retorna ao estado esperado após a retirada do alvo.	A lógica normalmente fechada do sensor pode não corresponder à lógica esperada pelo circuito, ou a corrente residual pode afetar a entrada.	Confirme a função NF e compare a corrente residual especificada com os requisitos da entrada conectada.
O sensor ou a carga aquece, ou o chaveamento fica instável.	Corrente de carga acima dos limites constantes especificados ou ausência de proteção contra sobrecarga/curto-circuito.	Meça a corrente da carga e compare com os limites AC/DC do datasheet; verifique também a proteção externa requerida.
O alcance observado é menor ao detectar certos alvos metálicos.	O fator de correção depende do material do alvo e pode reduzir a distância efetiva em relação à referência.	Identifique o material do alvo e aplique o fator de correção correspondente da ficha; confirme a distância de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II0096 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm II0096 e para que serve?

É um sensor indutivo de proximidade para detecção de objetos, com saída normalmente fechada. É indicado para circuitos compatíveis com sensor de 2 fios e montagem embutida M30 x 1,5.

O que acompanha o II0096?

A ficha indica o sensor com cabo PVC integrado de 2 m e duas porcas de fixação. Não há outros acessórios listados.

O II0096 funciona com alimentação AC e DC?

Sim. A tensão de operação informada é de 20...250 V AC/DC; confirme também a compatibilidade da entrada ou carga com a saída de 2 fios e seus limites elétricos.

Posso usar este sensor se meu circuito precisa de saída normalmente aberta?

Não, se a saída normalmente aberta for um requisito: o II0096 é especificado como normalmente fechado. Se a aplicação exigir outra função de saída, selecione uma versão que a declare.

Ele serve para detectar objetos a mais de 10 mm?

A ficha informa alcance nominal de 10 mm, portanto não é a escolha indicada quando a aplicação exige alcance superior. Considere também a distância de trabalho e o material do alvo.

O sensor não está comutando; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a ligação dos dois fios e a distância entre a face ativa e o alvo. Confira também se a entrada aceita saída NF e se a corrente mínima de saída é compatível.

A entrada continua acionada mesmo depois que o alvo se afasta; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída NF e a lógica esperada pela entrada, ou influência da corrente residual. Compare esses parâmetros com os dados da entrada conectada.

Devo comprar o II0096 ou uma versão com outra saída?

Escolha o II0096 quando forem necessários saída NF, dois fios e alcance nominal de 10 mm. Para saída normalmente aberta ou outra configuração elétrica, compare com uma versão que declare esses requisitos.

Como faço a ligação do cabo do sensor?

A ficha identifica BN como marrom e BU como azul, mas a ligação deve seguir o esquema do datasheet e o circuito específico. Desenergize a instalação antes de realizar a conexão e respeite os limites elétricos especificados.

O sensor pode ser instalado em qualquer material de alvo metálico mantendo o mesmo alcance?

Não necessariamente: a ficha lista fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre. Considere o fator do material e valide a distância efetiva antes de definir a posição de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos por princípio indutivo; neste modelo, a ficha especifica detecção de objetos e saída de chaveamento. (Ref.: Tipo de produto; saída normalmente fechada)

Alcance de detecção

Distância nominal indicada para a detecção do alvo, sujeita às condições e fatores de correção especificados. (Ref.: Alcance de detecção: 10 mm)

Montagem embutida

Configuração de instalação declarada para o sensor, relevante ao arranjo mecânico e à distância de detecção. (Ref.: Tipo de montagem: embutido)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa aqui como percentual de Sr. (Ref.: Histerese: 1...15 % de Sr)

Grau de proteção IP67

Classificação de proteção do invólucro declarada pelo fabricante; as condições de ensaio devem ser consultadas na documentação técnica. (Ref.: Grau de proteção: IP67)
