Sensor Indutivo IFM II0095 - M30 15mm 2 Fios

Pré-visualizar: II0095 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

II0095 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

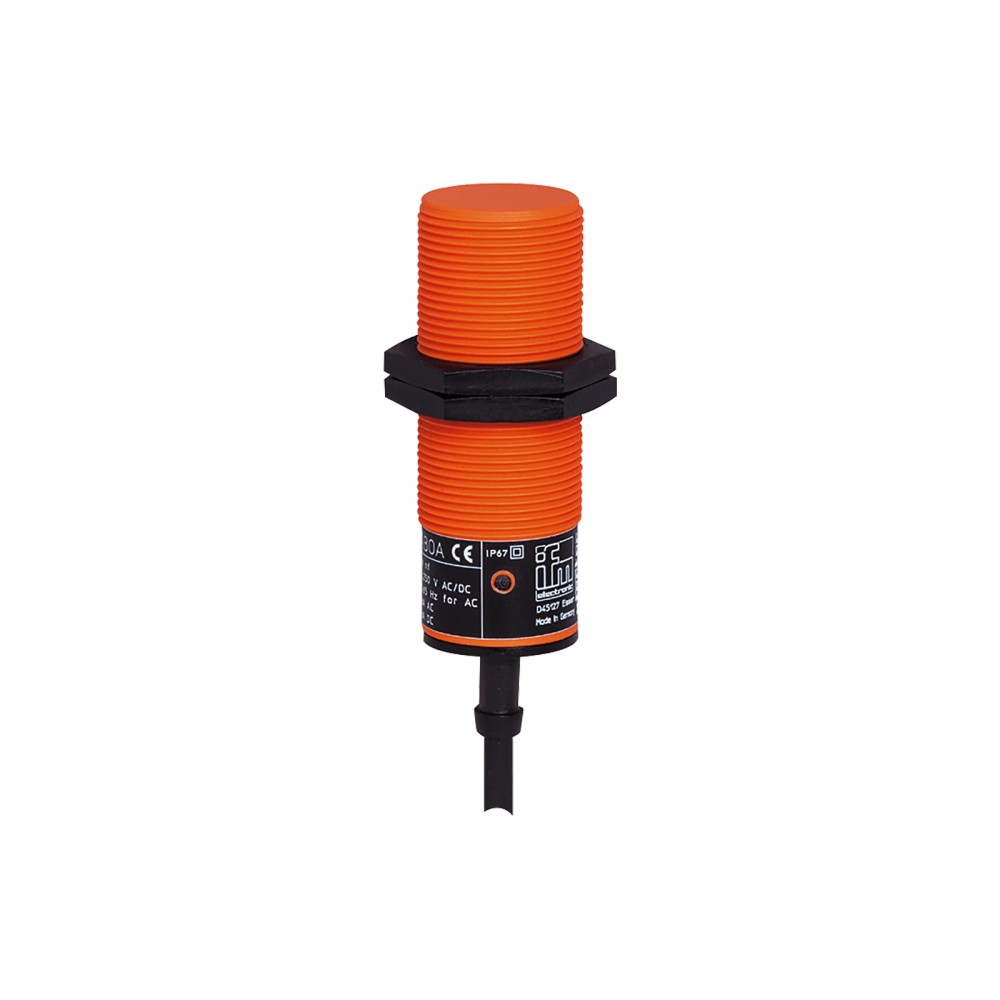

Imagem meramente ilustrativa

R$ 1.188,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0095
EAN: 4021179119429
NCM do produto: 85365090

Destaques do Produto Rosca M30 x 1,5...mais

Fechar menu

Saiba mais sobre: "II0095 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios"

Destaques do Produto

Rosca

M30 x 1,5

Distância de detecção

15 mm

Tipo de saída

2 fios (NC)

Tensão

20-250V AC/DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II0095 Detecção de objetos M30 15mm 2 fios

O sensor indutivo IFM II0095 é um dispositivo robusto de detecção de proximidade com invólucro M30, operando com tensão AC/DC. É ideal para identificar objetos metálicos sem contato, utilizando tecnologia não embutida. Destaca-se pelo alcance de 15 mm e pelo grau de proteção IP67, garantindo confiabilidade em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	II0095
Alcance	15 mm
Tensão	20...250 AC/DC V
Conexão	2 m PVC-cabo
Invólucro	M30 x 1,5
Montagem	Não embutido
Grau de Proteção	IP 67
Temperatura	-25...80 °C
Função de Saída	Normalmente Fechado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de metais ferrosos (aço, ferro fundido).
Aplicações que exigem compatibilidade com redes AC e DC (20-250V).
Ambientes industriais com necessidade de proteção IP67.

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas (devido à característica não embutida do sensor).
Circuitos que exijam correntes de carga inferiores a 5mA (pode causar instabilidade na comutação).
Detecção de materiais não metálicos como plásticos, líquidos ou madeira.

APLICAÇÕES E USO

Monitoramento de posição de peças metálicas em esteiras de transporte.
Detecção de fim de curso em cilindros e mecanismos metálicos.
Contagem de objetos metálicos em linhas de montagem automatizadas.
Aplicações que requerem imunidade a ambientes com poeira ou umidade (IP67).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II0095 Detecção de objetos M30 15mm 2 fios, verifique estes pontos:

Quando escolher este sensor

Se você precisa de um sensor robusto e universal que opere tanto em redes AC quanto DC e tenha alcance de detecção de 15 mm.

Quando evitar

Evite se o seu processo exige detecção embutida (montagem nivelada com a superfície) ou se a corrente de carga é inferior a 5 mA.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	20...250 AC/DC V	Faixa de tensão suportada para operação
Corrente de saída mínima	5 mA	Corrente necessária para manter o sensor ativo

Faixa de medição
Alcance de detecção	15 mm	Distância nominal de detecção
Distância de trabalho	0...12,1 mm	Área de operação segura garantida

Dados mecânicos
Forma construtiva	M30 x 1,5	Rosca padrão de montagem
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• N/A (Sensor discreto)

Conexões

Elétrica Cabo de 2 metros em PVC

Processo M30 x 1,5 (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com respingos de água (IP67)	✓	O produto possui proteção IP67, sendo adequado para umidade e poeira.
Detecção de peças plásticas	✗	Sensores indutivos detectam apenas materiais condutores metálicos.
Redes de 24V DC	✓	Compatível com a faixa de 20-250V AC/DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II0095 Detecção de objetos M30 15mm 2 fios

Verifique se o local de montagem permite espaço livre para sensor não embutido.
Rosqueie o corpo do sensor M30 no suporte utilizando uma das porcas de fixação.
Ajuste a profundidade para que o objeto fique a menos de 12,1 mm da face.
Fixe a posição final utilizando a segunda porca de travamento.
Conecte os condutores do cabo seguindo o diagrama de fiação (marrom e azul).
Realize o teste de comutação observando o LED de status ao aproximar um alvo metálico.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto.	Objeto alvo muito distante ou desalinhado.	Verificar se o alvo está dentro da distância nominal de 15mm.
O sensor falha ao acionar cargas de baixa corrente.	Carga de saída inferior a 5mA.	Medir a corrente de consumo do circuito de carga.
Comutação errática ou sensor permanentemente ligado.	Acúmulo de cavacos metálicos na face ativa.	Limpar a face ativa do sensor de detritos ferrosos.
Dano ao circuito interno ou falha na comutação.	Tensão fora da faixa especificada (20-250V).	Medir a tensão nas extremidades do cabo durante a operação.

DOCUMENTAÇÃO TÉCNICA

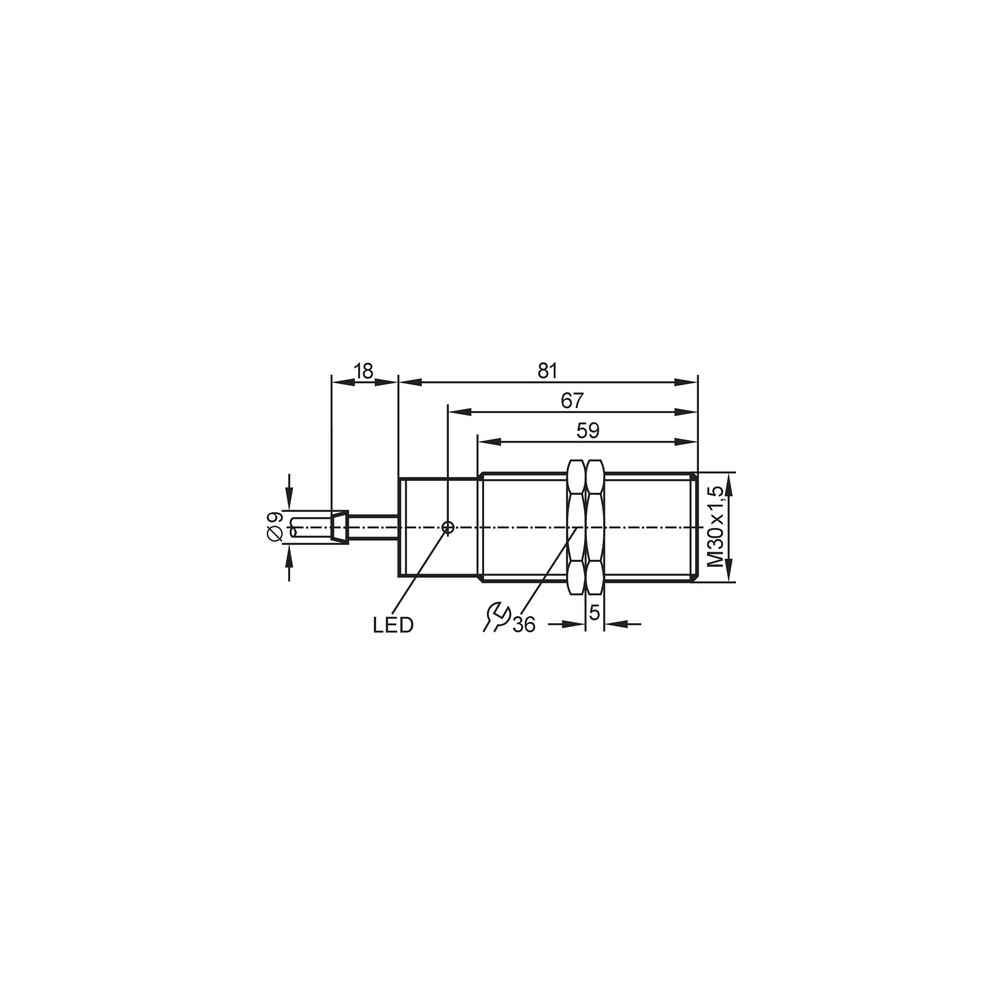

Datasheet Oficial II0095 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo II0095 e qual a sua finalidade?

O II0095 é um sensor indutivo de proximidade, do tipo não embutido, com corpo roscado M30, projetado para detecção de objetos metálicos sem contato físico.

O que acompanha o sensor II0095 na embalagem?

Ele acompanha duas porcas de fixação, facilitando a montagem mecânica em painéis ou suportes estruturais.

O sensor pode ser utilizado em qualquer tipo de montagem?

Este sensor não deve ser utilizado em ambientes com alta vibração contínua sem suporte adequado, pois a fixação por rosca pode sofrer afrouxamento se não instalada corretamente.

Este modelo é compatível com entradas de CLP PNP ou NPN padrão?

Não, este modelo não é compatível com sensores que exigem saída PNP ou NPN de três fios, pois sua eletrônica é de 2 fios com saída normalmente fechada (NC).

Como diagnosticar uma falha de detecção no II0095?

O sintoma mais comum é o led amarelo de status de chaveamento não acender mesmo com o objeto metálico próximo, indicando falta de alimentação ou falha na carga.

O sensor está instalado mas não comuta, o que devo verificar antes de trocar?

Verifique primeiramente a tensão de operação (20-250V AC/DC) e se a corrente de carga está acima dos 5mA mínimos exigidos para o funcionamento do circuito.

Qual a diferença de aplicação entre este sensor 2 fios e um de 3 fios?

O II0095 opera em AC/DC (2 fios), enquanto modelos de 3 fios são específicos para DC com tensões menores; a escolha depende estritamente da tensão do seu circuito de controle.

Posso substituir um sensor capacitivo por este indutivo?

Este sensor é superior para aplicações universais AC/DC simples, enquanto sensores capacitivos seriam necessários caso a detecção alvo fosse não-metálica (líquidos, plásticos).

Quais cuidados devo ter com a instalação?

Deve-se garantir que o objeto metálico esteja dentro da faixa de trabalho de 0 a 12,1 mm e evitar que o sensor seja pintado ou tenha a face ativa obstruída por detritos metálicos acumulados.

Qual a procedência e garantia de conformidade do produto?

A IFM garante a conformidade com a norma EN 60947-5-2, sendo um produto de padrão industrial fabricado para alta durabilidade em condições de temperatura de -25 a 80 °C.

GLOSSÁRIO TÉCNICO

Distância de comutação real (Sr)

A distância real medida na qual o sensor detecta o objeto padrão, aqui especificada em 15 mm ± 10% (Ref.: Ficha técnica).

Montagem não embutida

Tipo de sensor que requer uma zona livre de metal ao redor de sua face ativa para evitar detecções falsas (Ref.: Instalação).

Saída Normalmente Fechada (NC)

O contato do sensor permanece fechado (conduzindo) quando nenhum objeto é detectado e abre na presença do alvo (Ref.: Configuração de saída).

IP67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

Histerese

A diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na detecção (Ref.: 1-15% de Sr).
