Sensor Indutivo IFM II0036 M30 15mm

Pré-visualizar: II0036 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, Cabo 6m, NA

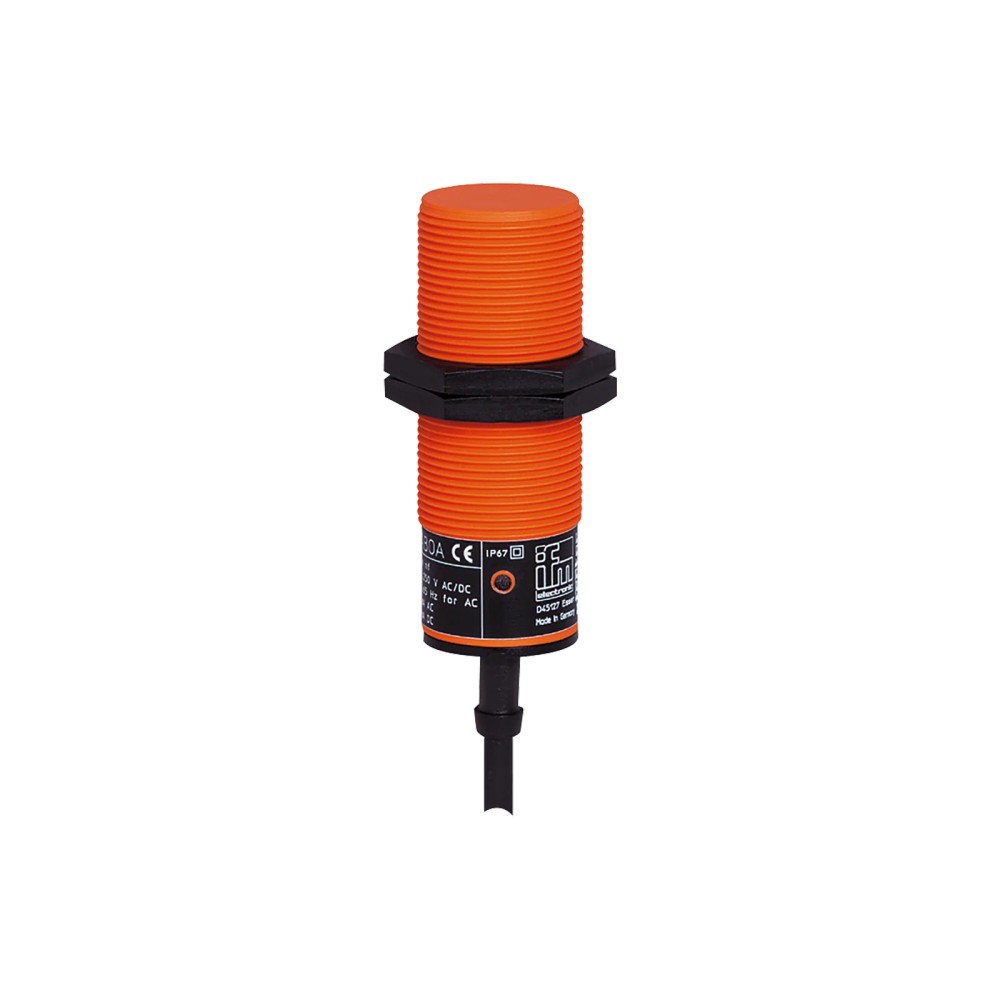

II0036 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, Cabo 6m, NA

Imagem meramente ilustrativa

R$ 1.214,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0036
EAN: 4021179118835
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão Cabo...mais

Fechar menu

Saiba mais sobre: "II0036 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, Cabo 6m, NA"

Destaques do Produto

Tipo de Conexão

Cabo 6m

Tipo de Saída

NA (Normalmente Aberto)

Tensão

AC/DC

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM II0036 M30, 15mm, Cabo 6m, NA

O sensor indutivo IFM II0036 é um dispositivo de detecção industrial robusto, ideal para identificar objetos metálicos em distâncias de até 15 mm. Possui corpo cilíndrico M30, conexão por cabo fixo de 6 metros e operação versátil em redes AC/DC. É amplamente utilizado em sistemas de automação que exigem confiabilidade e proteção IP67 contra umidade e poeira.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	II0036
Alcance	15 mm
Conexão	Cabo 6 m
Saída	NA
Grau Proteção	IP 67
Rosca	M30 x 1,5
Peso	348,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos ferrosos e não ferrosos
Automação industrial com alimentação AC ou DC
Linhas de montagem que exigem alcance de 15 mm
Ambientes com presença de umidade (IP 67)

⚠ Considere outro se precisa de:

Ambientes com interferência eletromagnética fora das normas EN 60947-5-2
Detecção de objetos não metálicos
Aplicações que exigem proteção contra curto-circuito ou sobrecarga
Uso em submersão prolongada além do grau IP 67

APLICAÇÕES E USO

Monitoramento de posição em esteiras transportadoras
Detecção de fim de curso em máquinas operatrizes
Contagem de peças metálicas em linhas de produção
Ambientes industriais com exigência de proteção IP 67

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM II0036 M30, 15mm, Cabo 6m, NA, verifique estes pontos:

Escolha este sensor se:

Você precisa de um sensor M30 versátil (AC/DC) para detectar metais a uma distância de até 15 mm e prefere conexão por cabo fixo já integrado.

Busque outra opção se:

Sua aplicação exige proteção contra curto-circuito, inversão de polaridade ou se o espaço para montagem é limitado, exigindo um sensor de montagem embutida (flush).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de produto	Sensor indutivo	Identificação primária
Alcance de detecção	15 mm	Distância nominal de operação
Distância real Sr	15 ± 10 % mm	Variação admissível

Dados elétricos
Tensão de operação	20...250 AC/DC V	Faixa de tensão suportada
Frequência AC	25 Hz	Limite de chaveamento em AC
Frequência DC	50 Hz	Limite de chaveamento em DC

Dados mecânicos
Dimensões	M30 x 1,5 / L = 81 mm	Forma construtiva
Material	PBT	Invólucro
Grau de proteção	IP 67	Vedação

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital analógica/ON-OFF)

Conexões

Elétrica Cabo: 6 m, PVC; 2 x 0,5 mm²

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de aço	✓	Fator de correção = 1, compatível com o material padrão.
Detecção de cobre	✓	Fator de correção = 0,2, demanda distância de detecção menor.
Ambiente com imersão	✓	Proteção IP 67 garante selagem contra poeira e água temporária.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM II0036 M30, 15mm, Cabo 6m, NA

Certifique-se de que a alimentação elétrica esteja desligada.
Fixe o sensor utilizando as duas porcas fornecidas na rosca M30.
Garanta o alinhamento centralizado com o objeto a ser detectado.
Verifique a distância de trabalho (máx. 12,1 mm) para garantir a detecção estável.
Conecte os fios conforme o diagrama elétrico do produto.
Ligue a alimentação e verifique o acendimento do LED amarelo de status.

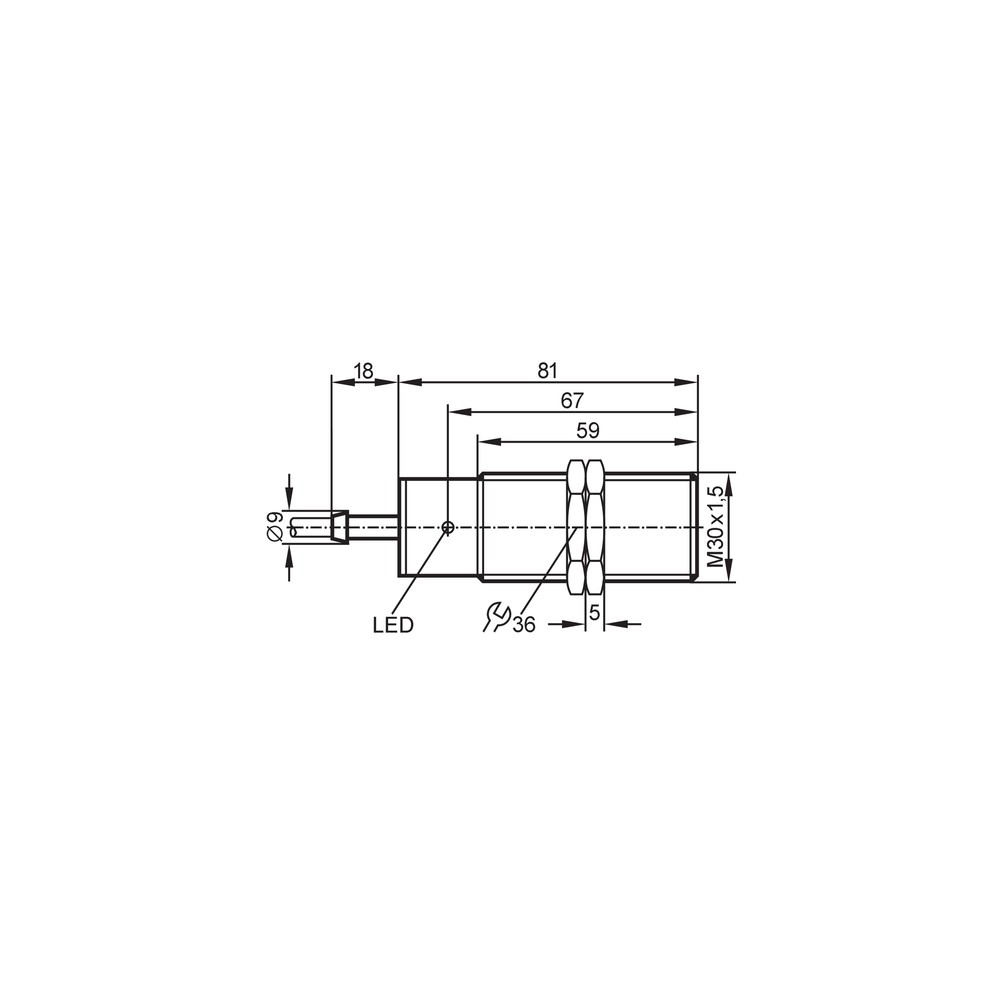

Desenho Dimensional

ACESSÓRIOS

2 x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta	Objeto fora do alcance nominal	Verifique a distância entre a face do sensor e o objeto (máx. 12,1 mm de trabalho)
LED indicador apagado	Cabo rompido ou conexão falha	Realize teste de continuidade no cabo de 6m
Sensor não responde ou carga não liga	Curto-circuito na carga	Meça a corrente de saída (máx. 250mA AC / 100mA DC)
Comutação errática ou inexistente	Alinhamento incorreto	Confirme o alinhamento perpendicular do objeto à face de detecção

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo II0036 da IFM?

O sensor II0036 é um sensor indutivo da linha IFM, modelo M30, projetado para detecção de objetos metálicos sem contato, com alcance de 15 mm e operação em tensões AC/DC.

O que acompanha o sensor indutivo no momento da compra?

Ele acompanha duas porcas de fixação, conforme especificado na documentação técnica do produto.

O II0036 consegue detectar objetos de plástico ou madeira?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, vidros ou madeiras, pois opera baseando-se em campos magnéticos de alta frequência.

Este sensor possui proteção contra curto-circuito na saída?

Não, este modelo não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade, exigindo cuidados extras na instalação elétrica.

Como diagnosticar falhas operacionais no sensor II0036?

O sintoma mais comum é o não acionamento da saída ou LED indicador apagado ao detectar o metal, que pode ser causado por falha na alimentação ou rompimento do cabo.

O sensor não comuta mesmo com o objeto próximo, o que pode ser?

A causa provável é a oxidação nos contatos ou rompimento interno no cabo de 6 metros, verifique a continuidade dos fios utilizando um multímetro.

Este sensor é vendido em kit ou é uma peça avulsa?

Este produto é uma unidade de sensoriamento industrial pronta para uso, não sendo um kit, enquanto alternativas variam conforme a necessidade de conectores M12 ou sensores embutidos.

Devo escolher o modelo com cabo fixo ou conector M12?

A escolha entre este modelo e um sensor com conector M12 depende da fixação permanente; este modelo com cabo fixo de 6 metros elimina a necessidade de conectores externos adicionais.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve garantir o alinhamento perpendicular ao objeto detectado, respeitando a distância de trabalho de até 12,1 mm e o torque adequado nas porcas de fixação.

Como verificar a procedência e garantia deste item?

A procedência é garantida pelo fabricante IFM Electronic, com suporte técnico e emissão de nota fiscal diretamente pela fábrica ou seus canais autorizados.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos através de um campo eletromagnético de alta frequência (Ref.: NBR IEC 60947-5-2).

Montagem não embutida

Configuração onde a face sensível do sensor deve ficar exposta, sem metal ao redor da face de detecção para evitar disparos falsos.

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, vital para estabilidade do sinal (Ref.: 1...15% de Sr).

IP 67

Classificação de proteção contra entrada de poeira e imersão temporária em água.

Saída Normalmente Aberta (NA)

Estado da saída que permanece aberta (sem corrente) na ausência de objeto e fecha (conduz) na detecção.
