Sensor Indutivo IFM II0012 M30

Pré-visualizar: II0012 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, 2 fios, AC/DC

II0012 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, 2 fios, AC/DC

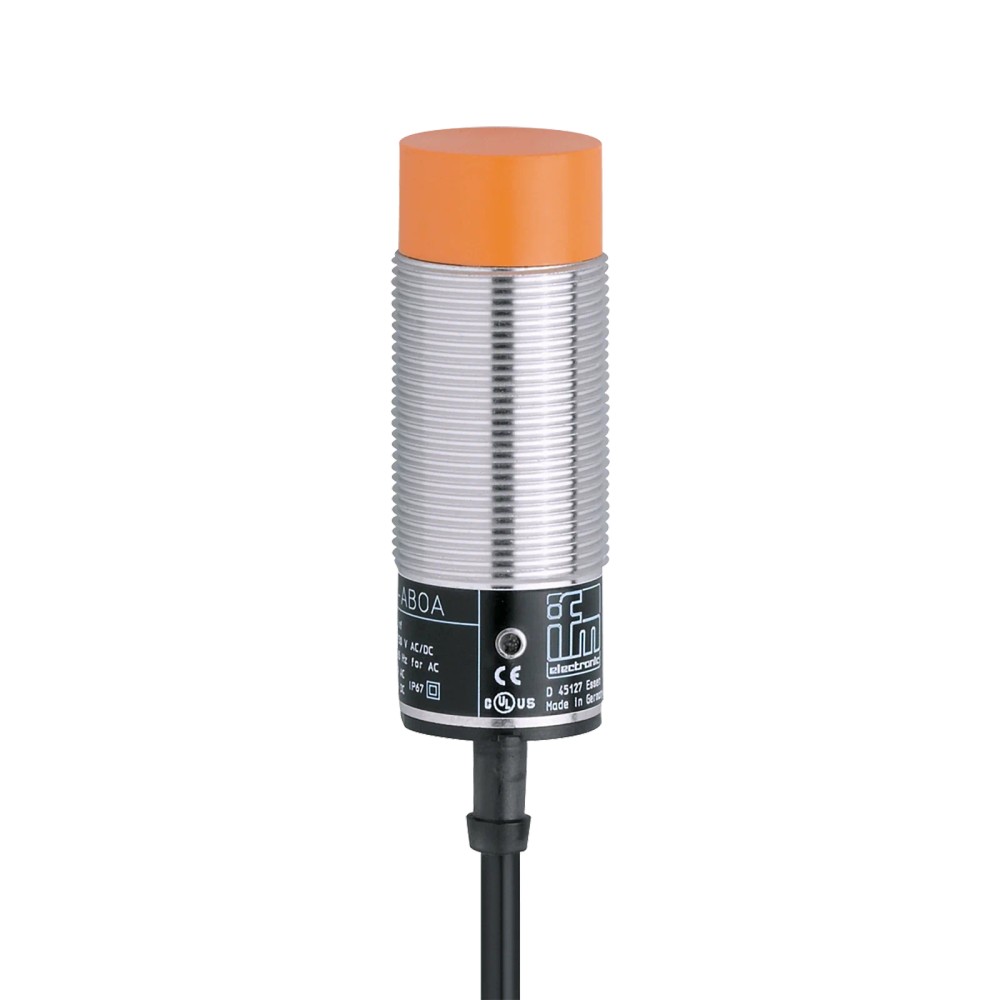

Imagem meramente ilustrativa

R$ 1.188,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0012
EAN: 4021179118590
NCM do produto: 85365090

Destaques do Produto Alcance nominal 15 mm...mais

Fechar menu

Saiba mais sobre: "II0012 IFM - Sensor Indutivo IFM Detecção de objetos M30, 15mm, 2 fios, AC/DC"

Destaques do Produto

Alcance nominal

15 mm

Instalação

Não embutida

Alimentação

20...250 V AC/DC

Saída e fiação

Normalmente aberta, 2 fios

Conexão

Cabo integrado de PVC, 2 m

Formato de montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II0012 IFM — Sensor indutivo M30, alcance de detecção de 15 mm, 2 fios, AC/DC

O IFM II0012 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos. Possui alcance nominal de detecção de 15 mm, saída normalmente aberta e alimentação de 20 a 250 V AC/DC. A conexão é feita por cabo integrado de PVC com 2 m; o sensor é especificado como não embutido e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	II0012
Tipo	Sensor indutivo
Alcance de detecção	15 mm
Montagem	Não embutido
Rosca e dimensões	M30 x 1,5; comprimento de 81 mm
Tensão de operação	20...250 V AC/DC
Saída	Normalmente aberta; 2 fios
Conexão elétrica	Cabo de PVC integrado, 2 m; 2 x 0,5 mm²
Proteção e temperatura	IP 67; -25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações compatíveis com sensor indutivo não embutido M30, respeitando o alcance nominal e a distância de trabalho especificados.
Circuitos de detecção que aceitem sensor de 2 fios, saída normalmente aberta e alimentação entre 20 e 250 V AC/DC, com correntes e cargas compatíveis com os limites elétricos do produto.
Instalações em que a conexão por cabo integrado de PVC de 2 m e o grau de proteção IP 67 atendam aos requisitos do local.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente fechada, mais de dois fios ou um tipo de saída diferente do especificado.
Instalações que exijam montagem embutida; este modelo é especificado para montagem não embutida.
Aplicações com tensão fora de 20...250 V AC/DC ou carga que exceda os limites de corrente especificados para a saída.

APLICAÇÕES E USO

Uso comprovado pela função e pelos dados do produto: detecção indutiva sem contato, com saída de chaveamento normalmente aberta, em instalação não embutida e dentro da faixa elétrica e ambiental especificada.
Possibilidade de aplicação: detecção de objetos metálicos em máquinas ou sistemas de automação, desde que o material, a distância de montagem, a carga elétrica e a frequência de comutação sejam compatíveis com os dados do datasheet.
Limitação: o alcance efetivo depende do material-alvo; a ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Validar a distância real na aplicação.
Limitação: a ficha não especifica protocolo de comunicação nem uso para detecção de materiais não metálicos.

COMO ESCOLHER

Antes de comprar o II0012 IFM — Sensor indutivo M30, alcance de detecção de 15 mm, 2 fios, AC/DC, verifique estes pontos:

Escolha o II0012 quando

A instalação exigir detecção indutiva não embutida, alcance nominal de 15 mm, corpo roscado M30 x 1,5, saída normalmente aberta de 2 fios e alimentação de 20...250 V AC/DC. Confirme também as distâncias de montagem e os limites elétricos no datasheet.

Busque outra configuração quando

O projeto exigir montagem embutida, saída normalmente fechada, outra quantidade de fios ou tensão fora da faixa especificada. Para cargas e frequências específicas, compare os requisitos do circuito com os limites de corrente e de comutação do II0012 antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Modelo	II0012	Identificação do modelo.
Código do fabricante	II0012	Código informado para identificação do produto.
Part number	II0012	Número de peça indicado nos dados prioritários do anúncio.
GTIN	4021179118590	Identificador comercial informado na ficha.
Marca	IFM	Marca do produto.
NCM	8536.50.90	Classificação informada no conjunto de dados do produto.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo de PVC, 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores informados.
Corrente de saída mínima	5 mA	Limite mínimo especificado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão indicados na ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites indicados para operação constante em AC.
Corrente máxima constante da saída DC	100 mA	Limite indicado para operação constante em DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de pico especificada; não representa corrente constante.
Proteção necessária	Fusível miniatura conforme IEC 60127-2 Folha 1; ≤ 2 A; rápido	Proteção indicada pelo fabricante para o circuito.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.
Classe de proteção	II	Classe de proteção indicada nos dados do produto.

Saída e comutação
Função da saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação informada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima de comutação informada para DC.
Display de status de chaveamento	1 LED amarelo	Indicador visual de estado de comutação especificado.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...12,1 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15 % de Sr	Histerese expressa como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material especificados; considerar ao avaliar a distância de detecção.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada para o produto.
Grau de proteção	IP 67	Grau declarado na ficha; respeitar as condições de instalação e conexão do fabricante.
Certificado UL	Ta 0...40 °C; Enclosure type Type 1; arquivo UL E174191	Condições e identificação do certificado conforme os dados disponibilizados.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada na ficha para EMC.

Dados mecânicos e montagem
Formato do corpo	Cilíndrico roscado	Forma construtiva do sensor.
Designação da rosca	M30 x 1,5	Dimensão mecânica da rosca de montagem.
Dimensões	M30 x 1,5 / comprimento = 81 mm	Dimensão indicada para o corpo.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Material do invólucro	Latão niquelado	Material informado para o invólucro.
Material da face ativa	PBT	Material informado para a face ativa.
Cor da face sensora	Laranja	Cor indicada na ficha.
Peso	235 g	Peso informado nos atributos do produto.
Acessórios incluídos	2 porcas de fixação	Quantidade e tipo de acessórios indicados na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
MTTF	607 anos	Valor informado na ficha do produto; não deve ser interpretado como garantia de vida útil individual.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; saída de chaveamento normalmente aberta.

Conexões

Elétrica Cabo integrado de PVC, 2 m, 2 x 0,5 mm²; alimentação 20...250 V AC/DC; saída normalmente aberta de 2 fios. Conferir corrente mínima, corrente residual e limites de corrente da carga.

Processo Montagem mecânica por rosca M30 x 1,5, não embutida; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o II0012 IFM — Sensor indutivo M30, alcance de detecção de 15 mm, 2 fios, AC/DC

Confirme que o modelo, a montagem não embutida e a rosca M30 x 1,5 correspondem ao suporte e ao espaço disponíveis.
Verifique no desenho dimensional o comprimento do corpo e planeje a posição do sensor em relação ao alvo.
Considere a distância de trabalho especificada e o fator de correção correspondente ao material detectado; não use apenas o alcance nominal como distância garantida para qualquer material.
Fixe o sensor com as duas porcas incluídas, sem exceder condições de montagem não informadas na ficha.
Confira se a alimentação está entre 20 e 250 V AC/DC e se a entrada ou carga é compatível com a saída normalmente aberta de 2 fios e seus limites elétricos.
Instale a proteção por fusível indicada e teste a comutação e o LED de status antes de colocar o sistema em operação.

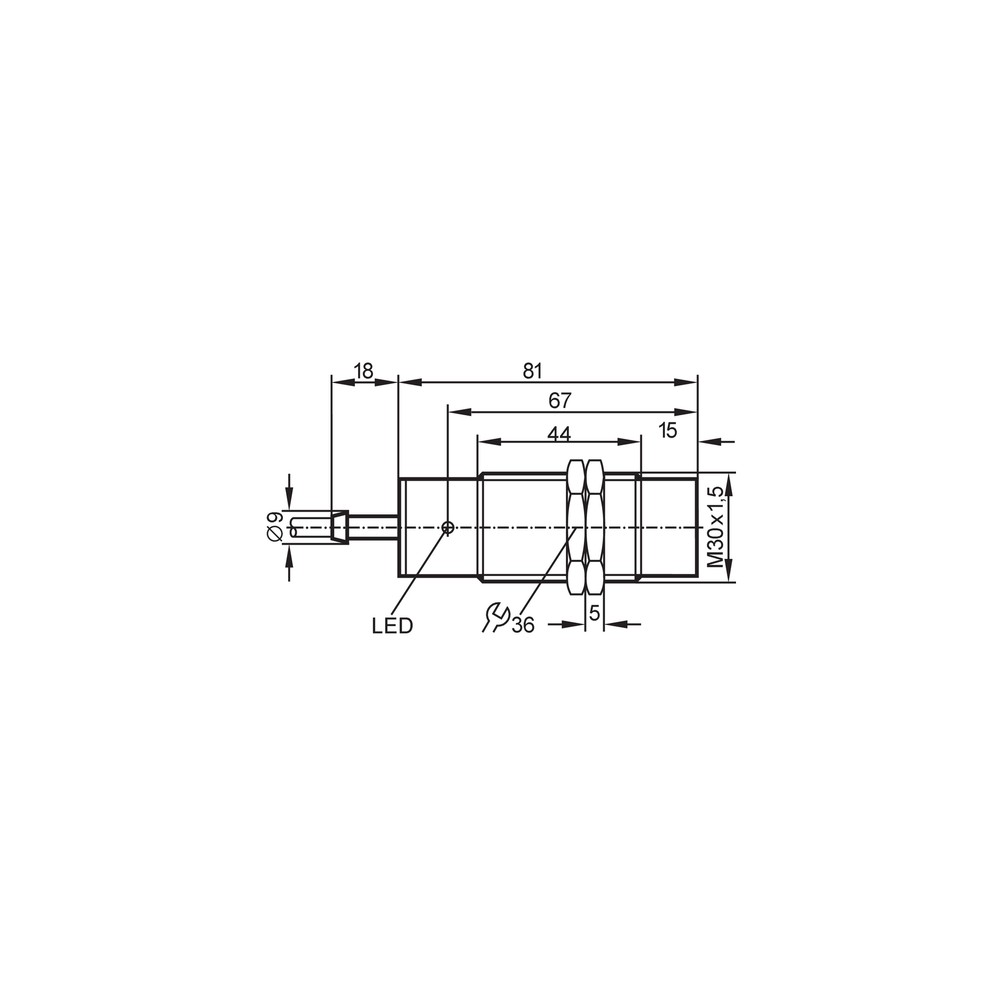

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço ou alimentação fora da faixa especificada.	Meça a distância entre a face ativa e o alvo, identifique o material e confira a alimentação entre 20 e 250 V AC/DC.
A entrada do controlador permanece acionada ou apresenta estado inesperado com o sensor aparentemente desligado.	Corrente residual da saída de 2 fios ou incompatibilidade entre a entrada e a corrente mínima de saída.	Compare a corrente residual correspondente à tensão de operação com os requisitos da entrada e confirme a corrente mínima especificada de 5 mA.
O sensor detecta de forma instável ou o ponto de comutação varia.	Posicionamento próximo ao limite da distância de trabalho, variação de montagem ou material-alvo com fator de correção diferente do considerado.	Repita o teste mantendo posição fixa, confirme a distância de trabalho de 0...12,1 mm e verifique o material e o alinhamento do alvo.
O sensor ou o circuito de saída aquece ou falha durante a operação.	Carga acima dos limites de corrente, proteção inadequada ou tentativa de operar sem proteção contra curto-circuito e sobrecarga, que não são especificadas para este modelo.	Desenergize o circuito e confira a corrente da carga contra os limites AC/DC; verifique a presença do fusível miniatura rápido ≤ 2 A indicado na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados II0012 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM II0012 e para quem ele serve?

É um sensor indutivo de proximidade para detecção de objetos metálicos, com saída normalmente aberta e montagem não embutida. Serve a circuitos compatíveis com sua alimentação, saída de 2 fios e limites elétricos.

O que acompanha o sensor?

A ficha informa que acompanha duas porcas de fixação. O cabo de PVC de 2 m é integrado ao sensor.

Este modelo serve para uma instalação que exige sensor embutido?

Não; a ficha especifica o II0012 como não embutido. Para esse requisito, selecione um modelo cuja ficha declare montagem embutida.

Posso usar o II0012 com uma entrada que exige saída normalmente fechada?

Não conforme a configuração especificada: a saída do II0012 é normalmente aberta. Verifique o tipo de saída exigido pelo circuito antes da seleção.

O sensor parou de detectar; o que devo verificar antes de substituí-lo?

Confira a alimentação, a distância entre o alvo e a face ativa e o material detectado. A distância de trabalho indicada é 0...12,1 mm, e a ficha lista fatores de correção por material.

A entrada do controlador fica acionada mesmo sem detecção; qual pode ser a causa?

Uma causa possível é a corrente residual da saída de 2 fios, que varia conforme a tensão de operação. Compare o valor da ficha com os requisitos da entrada e verifique também a corrente mínima de saída de 5 mA.

É melhor comprar o sensor com acessórios ou procurar as peças separadas?

A ficha lista duas porcas de fixação incluídas com o produto. Ela não informa a disponibilidade de acessórios avulsos; confirme os itens necessários para a montagem antes de definir a compra.

Quando devo escolher outro modelo em vez do II0012?

Escolha outra configuração se a instalação exigir montagem embutida, saída normalmente fechada, mais de dois fios ou tensão fora de 20...250 V AC/DC. Confirme também a compatibilidade da carga com os limites de corrente do II0012.

Como devo instalar e testar o sensor?

Fixe-o como sensor não embutido na rosca M30 x 1,5, respeitando a distância de trabalho e o fator de correção do material. Antes de energizar, verifique a alimentação, os limites da carga e o fusível especificado.

Qual proteção elétrica devo prever na instalação?

A ficha indica fusível miniatura rápido conforme IEC 60127-2 Folha 1, com valor ≤ 2 A. O modelo não especifica proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; neste modelo, o alcance nominal informado é de 15 mm (Ref.: Alcance de detecção).

Montagem não embutida

Condição construtiva de instalação indicada para o sensor; deve ser considerada no posicionamento mecânico (Ref.: Tipo de montagem).

Distância real de comutação (Sr)

Valor de comutação especificado com tolerância; no II0012 é 15 ± 10 % mm (Ref.: Distância real de comutação Sr).

Histerese

Diferença entre os pontos de acionamento e retorno, expressa aqui como percentual de Sr (Ref.: Histerese, 1...15 % de Sr).

Corrente residual

Corrente que pode permanecer na saída de 2 fios; os valores informados variam conforme a tensão AC/DC (Ref.: Corrente residual máxima).
