Sensor Indutivo IFM II0011 M30

Pré-visualizar: II0011 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA Cabo 2m

II0011 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA Cabo 2m

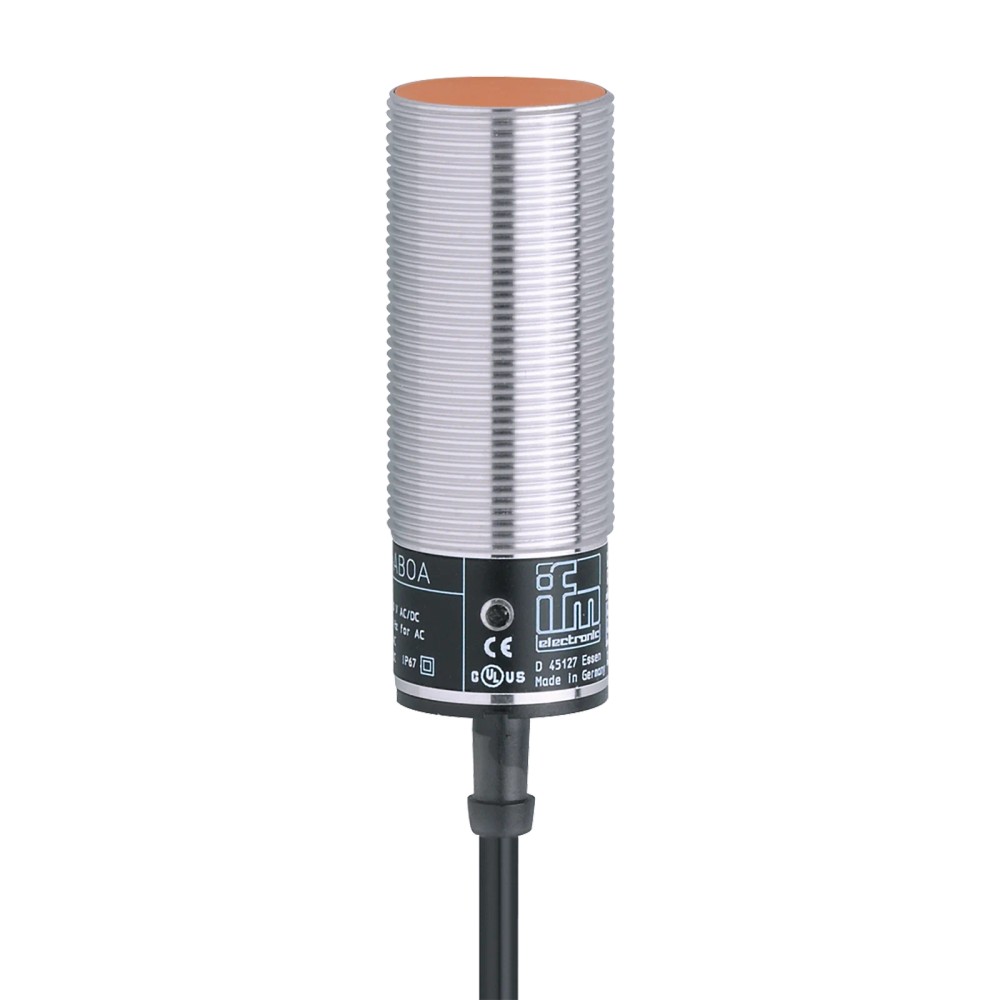

Imagem meramente ilustrativa

R$ 1.188,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0011
EAN: 4021179118583
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10...mais

Fechar menu

Saiba mais sobre: "II0011 IFM - Sensor Indutivo IFM Detecção de objetos M30 10mm NA Cabo 2m"

Destaques do Produto

Alcance nominal

10 mm; montagem embutida

Alimentação

20...250 V AC/DC

Tipo de saída

Normalmente aberta, 2 fios

Montagem mecânica

Rosca M30 x 1,5

Conexão

Cabo PVC integrado de 2 m

Ambiente

IP67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM II0011 Sensor Indutivo M30 x 1,5, alcance de detecção de 10 mm, saída normalmente aberta, 2 fios, cabo de 2 m

O IFM II0011 é um sensor indutivo cilíndrico roscado para detectar objetos metálicos sem contato e fornecer um sinal de comutação normalmente aberto. Possui alcance nominal de detecção de 10 mm, conexão elétrica por cabo integrado de 2 m e alimentação de 20 a 250 V AC/DC. Seu invólucro metálico é próprio para montagem embutida e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Designação da rosca	M30 x 1,5
Comprimento	81 mm
Alcance nominal de detecção	10 mm, montagem embutida
Tensão de operação	20...250 V AC/DC
Saída	Normalmente aberta; 2 fios
Conexão elétrica	Cabo integrado de 2 m, PVC, 2 x 0,5 mm²
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo M30 x 1,5, montagem embutida e alcance nominal de 10 mm.
Circuitos de detecção que sejam compatíveis com sensor de 2 fios, saída normalmente aberta e alimentação dentro de 20...250 V AC/DC.
Ambientes que atendam à faixa de temperatura ambiente de -25...80 °C e ao grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam uma saída normalmente fechada, mais de dois fios ou uma interface de comunicação: essas características não correspondem à configuração informada para o II0011.
Aplicações que exijam proteção contra curto-circuito, sobrecarga ou inversão de polaridade, pois essas proteções estão especificadas como não disponíveis.
Instalações que necessitem de frequência de comutação acima de 25 Hz em AC ou 50 Hz em DC, conforme os limites informados.

APLICAÇÕES E USO

Uso comprovado pelo tipo de produto: detecção indutiva de objetos em uma instalação com montagem embutida M30 x 1,5 e alvo dentro das condições de detecção especificadas. A ficha não identifica uma máquina ou setor específico.
Possibilidade de aplicação inferida: detecção de presença ou posição de componentes metálicos em máquinas e sistemas de automação. Validar o material do alvo, a distância de instalação, a frequência de comutação e a compatibilidade elétrica antes do uso.
A operação deve respeitar a faixa ambiente de -25...80 °C e o grau de proteção IP67 declarado. A declaração UL informa Ta de 0...40 °C; observar essa condição quando a instalação depender da conformidade UL.
Para alvos de aço inoxidável, latão, alumínio ou cobre, considerar os fatores de correção informados pelo fabricante. O alcance nominal de 10 mm não deve ser aplicado automaticamente a todos os materiais.

COMO ESCOLHER

Antes de comprar o IFM II0011 Sensor Indutivo M30 x 1,5, alcance de detecção de 10 mm, saída normalmente aberta, 2 fios, cabo de 2 m, verifique estes pontos:

Escolha o II0011 quando

A instalação exigir detecção indutiva, montagem embutida M30 x 1,5, alcance nominal de 10 mm, saída normalmente aberta de 2 fios e alimentação de 20...250 V AC/DC.

Avalie outra configuração quando

O circuito exigir saída normalmente fechada, proteção contra curto-circuito ou sobrecarga, outra frequência de comutação, outra conexão elétrica ou alcance diferente. Compare esses requisitos com a ficha técnica da alternativa antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Modelo	II0011	Identificação do modelo.
SKU	II0011	Código do produto no anúncio.
Part number do anúncio	II0011	Identificação usada no anúncio; o catalogDataset também informa IIA2010-ABOA como partNumber.
GTIN	4021179118583	Identificador comercial do produto.
Marca	IFM / ifm electronic	Fabricante informado nas fontes do produto.
Categoria	Sensor indutivo	Classificação do produto.
Princípio de detecção	Indutivo	Sensor de detecção sem contato; a ficha o classifica como sensor indutivo.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Proteção contra curto-circuito	Não	A ficha declara que não há essa proteção.
Proteção contra sobrecarga	Não	A ficha declara que não há essa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara que não há essa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha; dimensionar conforme o circuito e a documentação do fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe EMC declaradas nos dados do produto.

Saídas e comutação
Função de saída	Normalmente aberta (NA)	Estado funcional da saída informado para o modelo.
Frequência de comutação AC	25 Hz	Limite especificado para alimentação AC.
Frequência de comutação DC	50 Hz	Limite especificado para alimentação DC.
Corrente de saída mínima	5 mA	Valor mínimo informado para a corrente de saída.
Corrente residual máxima	2,5 mA a 250 V AC; 1,3 mA a 110 V AC; 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme especificação.
Queda de tensão máxima da saída AC	6,5 V	Queda máxima informada para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Queda máxima informada para a saída em DC.
Corrente máxima constante de comutação AC	250 mA; 350 mA até 50 °C	Corrente constante máxima declarada; observar a condição de temperatura indicada.
Corrente máxima constante de comutação DC	100 mA	Corrente constante máxima declarada para DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de duração e repetição do pico conforme especificado.

Alcance e desvios
Alcance de detecção	10 mm	Alcance nominal informado.
Montagem	Embutida	Condição de montagem declarada para o alcance nominal.
Distância de trabalho	0...8,1 mm	Faixa informada na ficha técnica.
Distância real de comutação Sr	10 ± 10 % mm	Valor real de comutação e tolerância declarados.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção declarados; considerar o material do alvo na avaliação do alcance.

Conexões elétricas
Tipo de conexão	Cabo integrado	Forma de conexão fornecida com o sensor.
Cabo	2 m, PVC, 2 x 0,5 mm²	Comprimento, material e seção informados.
Identificação dos condutores	BN = marrom; BU = azul	Cores dos fios indicadas pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa operacional ambiente especificada.
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Certificado UL	Ta: 0...40 °C; Enclosure type: Type 1; arquivo UL E174191	Condições e identificação UL informadas na ficha; observar a faixa Ta específica desta declaração.
MTTF	607 anos	Valor declarado no conjunto de dados do produto; não representa garantia nem vida útil assegurada.

Dados mecânicos e materiais
Formato	Cilíndrico roscado; design M30	Forma construtiva informada.
Designação da rosca	M30 x 1,5	Dimensão de interface mecânica.
Dimensões	M30 x 1,5; comprimento 81 mm	Dimensões externas declaradas.
Material do invólucro	Latão revestido com bronze branco	Material indicado na descrição do produto.
Material da face ativa	PBT	Material informado para a face ativa.
Cor da face sensora	Laranja	Cor indicada nos dados do anúncio.
Peso	250 g	Massa informada no conjunto de dados do produto.
Porcas de fixação	2 unidades	Acessórios declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Displays e elementos de operação
Indicador de estado	1 LED amarelo	Indicação de estado de chaveamento informada.

Dados de classificação
NCM	8536.50.90	Código de classificação fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado. O produto é especificado como sensor indutivo com saída de comutação, não como dispositivo de comunicação.

Conexões

Elétrica Cabo integrado de 2 m em PVC, 2 x 0,5 mm². Sensor de 2 fios, saída normalmente aberta, alimentação de 20...250 V AC/DC. Cores indicadas: BN = marrom e BU = azul. Corrente de saída mínima: 5 mA. A corrente residual máxima depende da tensão: 2,5 mA a 250 V AC, 1,3 mA a 110 V AC e 0,8 mA a 24 V DC. Verifique a compatibilidade do circuito de entrada com esses valores e com a queda de tensão máxima da saída.

Processo Conexão mecânica roscada M30 x 1,5; montagem embutida. A compatibilidade mecânica depende da rosca, do espaço de montagem e do material-alvo. O fabricante informa fator de correção por material: aço 1; aço inoxidável 0,7; latão 0,4; alumínio 0,3; cobre 0,2. O alcance nominal de 10 mm não deve ser presumido igual para todos os materiais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor de 2 fios, saída normalmente aberta e faixa de alimentação de 20...250 V AC/DC	✓	Essas características correspondem às especificações elétricas informadas. Verifique também corrente mínima, corrente residual e queda de tensão no circuito.
Montagem em rosca M30 x 1,5, embutida, com espaço compatível com comprimento de 81 mm	✓	A rosca e o tipo de montagem correspondem aos dados mecânicos do produto; confirme as dimensões da instalação.
Aplicação que exige comunicação por IO-Link ou outro protocolo	✗	Não há protocolo de comunicação informado; o produto é descrito como sensor de comutação.
Circuito que exige proteção integrada contra curto-circuito ou sobrecarga	✗	A ficha informa que o sensor não dispõe de proteção contra curto-circuito nem contra sobrecarga.
Detecção de objetos metálicos com material diferente do aço	✓	A aplicação pode ser avaliada considerando os fatores de correção informados: aço inoxidável 0,7; latão 0,4; alumínio 0,3; cobre 0,2. O alcance efetivo depende do material e deve ser validado na instalação.
Uso fora da faixa ambiente de -25...80 °C	✗	A condição excede a faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o IFM II0011 Sensor Indutivo M30 x 1,5, alcance de detecção de 10 mm, saída normalmente aberta, 2 fios, cabo de 2 m

Confirme que a aplicação requer detecção indutiva, saída normalmente aberta de 2 fios e alimentação dentro de 20...250 V AC/DC.
Verifique a rosca M30 x 1,5, o espaço para o comprimento de 81 mm e a condição de montagem embutida.
Considere o material do alvo e o fator de correção correspondente ao avaliar a distância de detecção.
Instale mecanicamente o sensor conforme o desenho dimensional e os requisitos da máquina; a ficha disponível não especifica torque de aperto.
Conecte os condutores conforme a identificação indicada: BN marrom e BU azul. Confirme a compatibilidade da entrada com a corrente mínima, corrente residual e queda de tensão do sensor.
Verifique o estado do LED amarelo e a comutação no circuito, respeitando a frequência de comutação e a proteção elétrica necessária indicada na folha de dados.

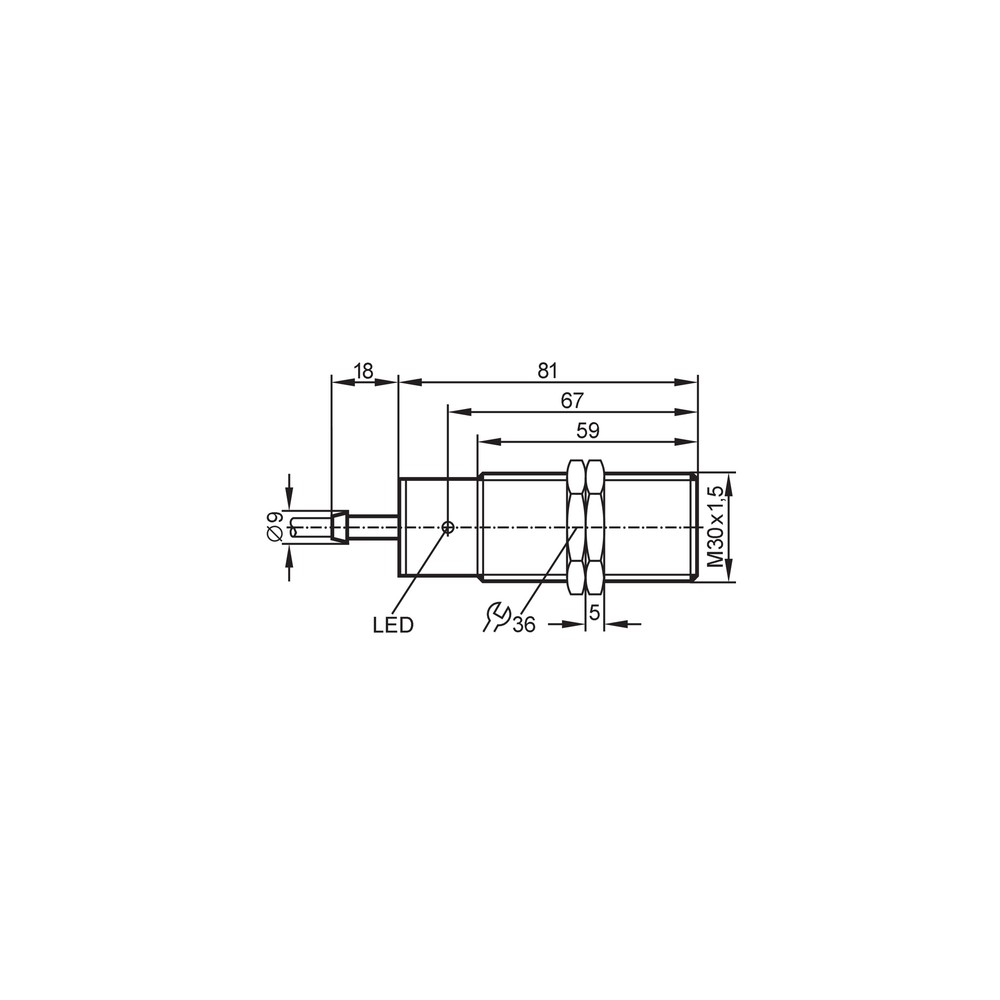

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alvo fora do alcance efetivo, material com fator de correção menor que o aço, alimentação incompatível ou ligação incorreta.	Confirme a alimentação, a ligação dos fios BN e BU, o material e a distância do alvo; compare a condição de montagem com o desenho e a ficha técnica.
A entrada do controlador permanece acionada ou não reconhece o desligamento esperado.	Corrente residual do sensor de 2 fios incompatível com a entrada conectada.	Consulte a corrente residual especificada para a tensão de operação e verifique os limites da entrada do controlador antes de substituir o sensor.
O ponto de comutação varia entre ciclos ou fica diferente do esperado.	Variação dentro dos limites especificados, mudança do material ou da posição do alvo, ou instalação que não corresponde à montagem embutida.	Meça a distância e repita o teste com o mesmo alvo e posicionamento; considere a tolerância de Sr e o fator de correção do material.
O sensor deixa de operar após uma falha elétrica ou apresenta comportamento irregular.	O circuito pode ter exigido proteção contra curto-circuito, sobrecarga ou inversão de polaridade, recursos que não estão disponíveis neste modelo.	Verifique a ocorrência de falha no circuito e compare a proteção instalada com o requisito de fusível miniatura indicado na folha de dados; confirme a integridade da alimentação e da fiação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM II0011, português (Datasheet) Desenho dimensional IFM (Desenho Dimensional) Página oficial do produto IFM II0011 (Manual)

PERGUNTAS FREQUENTES

O que é o IFM II0011 e para que tipo de aplicação serve?

É um sensor indutivo de comutação para detectar objetos sem contato. É destinado a instalações compatíveis com saída normalmente aberta de 2 fios e montagem embutida M30 x 1,5.

O II0011 funciona em AC e DC?

Sim. A faixa de operação informada é de 20...250 V AC/DC. A corrente residual e a queda de tensão variam conforme as condições elétricas; confira a compatibilidade da entrada conectada.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. A embalagem é indicada como 1 peça.

Este modelo serve para uma entrada que exige saída normalmente fechada?

Não corresponde a esse requisito: a função de saída especificada para o II0011 é normalmente aberta. Se o circuito exige normalmente fechada, selecione uma configuração cuja ficha declare essa função.

Posso usar o II0011 em uma aplicação que exige proteção contra curto-circuito?

Não, pois a ficha informa que o sensor não tem proteção contra curto-circuito. O produto também não possui proteção contra sobrecarga ou inversão de polaridade.

O LED não acende quando o alvo chega perto; o sensor está queimado?

Não necessariamente. Antes de substituir, confira alimentação, fiação, distância e material do alvo, além da montagem embutida; o LED amarelo indica o estado de chaveamento.

A entrada do CLP continua indicando presença depois que o alvo se afasta. O que devo verificar?

Verifique se a corrente residual do sensor é compatível com a entrada do CLP, considerando a tensão de operação. A ficha informa valores residuais diferentes para 250 V AC, 110 V AC e 24 V DC.

Devo comprar um kit ou o sensor avulso?

O produto é indicado como uma peça por embalagem e inclui duas porcas de fixação. A ficha não informa a existência de kit com sensores adicionais.

Como decidir entre o II0011 e outro sensor indutivo?

Escolha o II0011 se a instalação aceitar montagem embutida M30 x 1,5, alcance nominal de 10 mm, saída normalmente aberta de 2 fios e a faixa elétrica especificada. Compare outro modelo se algum desses requisitos, a frequência de comutação ou as proteções necessárias forem diferentes.

Como faço a ligação e quais cuidados devo tomar na instalação?

Use a identificação de fios informada pelo fabricante: BN marrom e BU azul, e confirme a ligação no datasheet antes de energizar. Verifique também a rosca, o espaço de montagem, o material do alvo e a proteção elétrica requerida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico direto. (Ref.: tipo de produto: sensor indutivo)

Alcance de detecção

Distância nominal indicada para a detecção, condicionada à montagem e às características do alvo. (Ref.: alcance de detecção: 10 mm; montagem embutida)

Montagem embutida

Condição de instalação indicada para o sensor e considerada na especificação do alcance. (Ref.: montagem: embutida)

Histerese

Diferença especificada entre os pontos de comutação ao aproximar e afastar o alvo, expressa em relação a Sr. (Ref.: histerese: 1...15 % de Sr)

Corrente residual

Corrente que pode permanecer no circuito de saída e que deve ser considerada na compatibilidade com a entrada conectada. (Ref.: corrente residual máxima conforme tensão de operação)
