Sensor Indutivo IFM II0006 M30

Pré-visualizar: II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

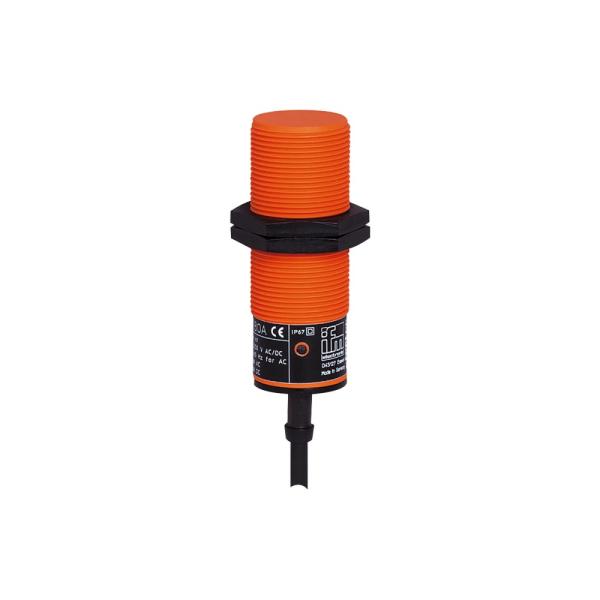

Imagem meramente ilustrativa

R$ 1.157,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0006
EAN: 4021179118538
NCM do produto: 85365090

Destaques do Produto Alcance 15 mm...mais

Fechar menu

Saiba mais sobre: "II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios"

Destaques do Produto

Alcance

15 mm

Rosca

M30 x 1,5

Conexão

Cabo 2 m

Saída

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

O sensor indutivo IFM II0006 é um componente robusto para automação industrial, projetado para detecção de proximidade em ambientes exigentes. Com corpo roscado M30 x 1,5 e alcance de 15 mm, ele opera em tensões AC/DC com configuração de 2 fios. O dispositivo possui proteção IP67, garantindo alta confiabilidade na detecção de objetos metálicos.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	15 mm
Tipo de montagem	Não embutido
Tensão de operação	20...250 V AC/DC
Conexão	Cabo 2 m (PVC)
Função de saída	Normalmente aberto
Grau de proteção	IP 67
Temperatura	-25...80 °C
Dimensões	M30 x 1,5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com detecção de peças ferrosas.
Máquinas operatrizes com necessidade de fim de curso sem contato.
Linhas de montagem que operam com tensões AC/DC genéricas.

⚠ Considere outro se precisa de:

Locais com temperatura ambiente acima de 80°C.
Aplicações que exigem detecção de materiais não metálicos.
Instalações expostas a vibrações mecânicas extremas sem suporte adequado.

APLICAÇÕES E USO

Monitoramento de posição de atuadores metálicos em esteiras transportadoras.
Detecção de fim de curso em máquinas operatrizes e prensas.
Contagem de componentes metálicos em processos de montagem automatizados.
Ambientes industriais que necessitam de vedação contra umidade (IP67).

COMO ESCOLHER

Antes de comprar o II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios, verifique estes pontos:

Versatilidade de Tensão

Escolha este modelo se sua infraestrutura requer operação em AC/DC (20...250V), tornando-o adequado para uma ampla gama de painéis de controle.

Limitação de Tecnologia

Opte por este sensor para aplicações binárias simples (NA). Se seu sistema exige monitoramento contínuo, diagnósticos avançados ou comunicação de dados, avalie sensores com tecnologia IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de tensão compatível com redes AC e DC padrão.
Frequência de comutação AC	25 Hz	Limite de ciclos por segundo em corrente alternada.
Frequência de comutação DC	50 Hz	Limite de ciclos por segundo em corrente contínua.

Faixa de medição
Alcance de detecção	15 mm	Distância nominal de detecção para alvo metálico padrão.
Histerese	1...15 % de Sr	Variação permitida na comutação antes da desativação.
Montagem	Não embutido	Requisito de espaço livre em torno da face ativa.

Condições ambientais
Grau de proteção	IP 67	Nível de estanqueidade contra agentes externos.
Temperatura ambiente	-25...80 °C	Faixa de operação permitida para garantir integridade.

Dados mecânicos
Dimensões	M30 x 1,5 / L = 81 mm	Dimensões físicas do corpo do sensor.
Material do invólucro	PBT	Material plástico de engenharia do corpo.

COMPATIBILIDADE

Comunicação

• N/A (Tecnologia binária)

Conexões

Elétrica Cabo de 2 metros em PVC, 2 fios

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com poeira e umidade (IP67)	✓	O sensor atende ao grau de proteção IP67, garantindo vedação adequada.
Sistemas operando em 24V DC	✓	A faixa de operação 20-250V AC/DC cobre a tensão de 24V.
Instalação embutida em metal	✗	O modelo é 'não embutido', exigindo zona livre ao redor da face ativa para evitar ativação falsa.

INSTALAÇÃO

Como instalar o II0006 IFM - Sensor Indutivo IFM Detecção de objetos M30 15mm 2 fios

Verifique a compatibilidade do local de montagem com o espaço livre necessário para sensores do tipo não embutido.
Rosqueie as porcas de fixação no corpo do sensor M30.
Insira o sensor no suporte de montagem e ajuste a profundidade desejada.
Aperte as porcas de fixação, garantindo o aperto firme sem deformar o material PBT do invólucro.
Conecte os condutores do cabo de 2 metros seguindo o diagrama de fiação do manual para circuitos AC/DC.
Aplique tensão e verifique o acendimento do LED amarelo indicando status de chaveamento.

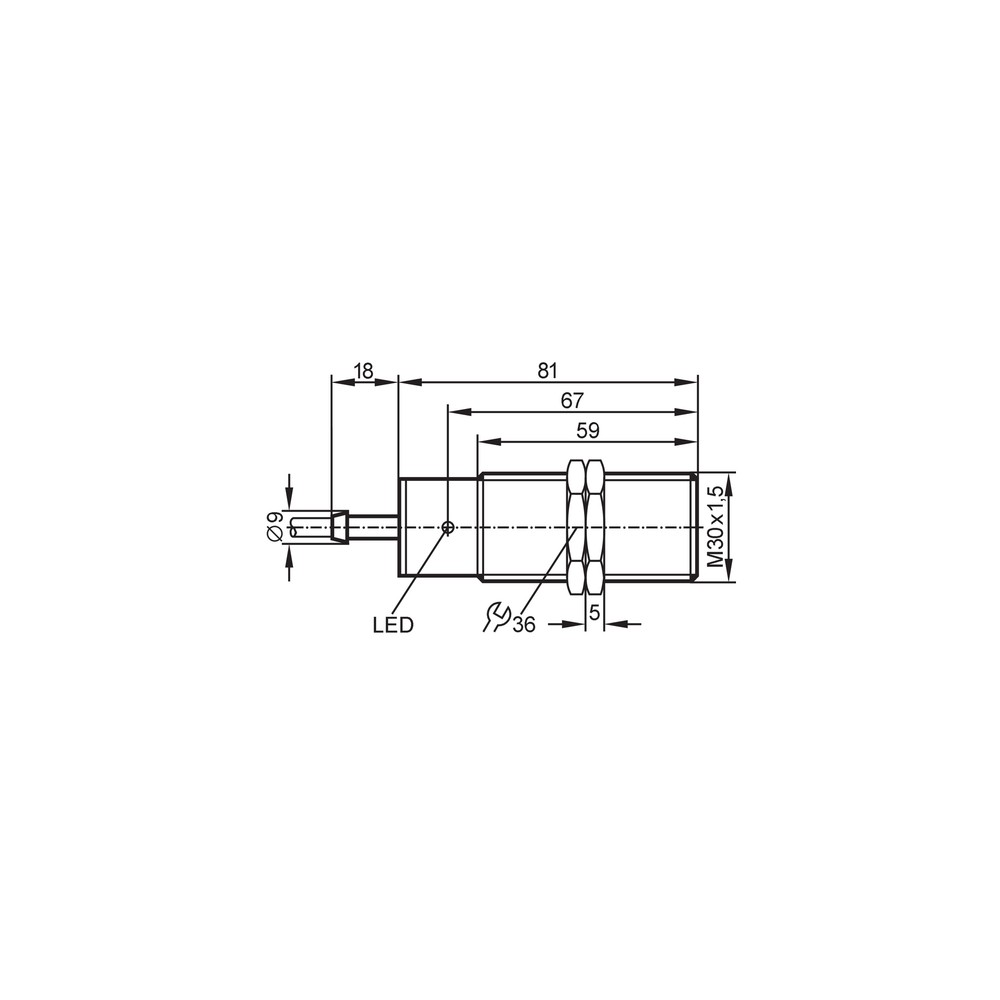

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto metálico fora da distância nominal de 15 mm.	Verificar se a distância entre a face do sensor e o objeto está dentro da margem de 15 mm.
LED de status desligado permanentemente.	Falha na conexão elétrica ou falta de alimentação.	Medir a tensão nos terminais do cabo e verificar a integridade da conexão.
Falha total do sensor após surto de corrente.	Ausência de fusível de proteção adequado.	Checar se o circuito possui fusível conforme norma IEC60127-2.
Comutação errática ou sensor travado em estado ligado.	Montagem embutida em metal em sensor de tipo não embutido.	Confirmar se a área livre ao redor da face do sensor é suficiente conforme especificações.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM II0006 e qual sua função?

O II0006 é um sensor indutivo de detecção de proximidade M30 com alcance de 15 mm, projetado para detectar objetos metálicos sem contato físico.

O produto acompanha acessórios para instalação?

Sim, ele acompanha 2 porcas de fixação necessárias para a instalação do dispositivo no painel ou suporte de máquina.

Ele detecta materiais plásticos ou de madeira?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos, pois opera exclusivamente via campo eletromagnético.

O sensor possui proteção interna contra curto-circuito?

Não, este modelo não possui proteção contra curto-circuito ou sobrecarga integrada, sendo essencial o uso de fusível externo.

Como diagnosticar uma falha de detecção no sensor?

O sintoma típico é o não acionamento da saída de comutação mesmo na presença do alvo metálico, o que pode indicar falha na alimentação ou objeto fora do alcance nominal.

O que verificar se o LED de status não acender?

A causa provável é a ausência de tensão na carga ou falha na comutação do sensor, exigindo a verificação de continuidade do cabo e medição da tensão na saída.

Qual a diferença deste sensor para modelos 3 fios ou IO-Link?

Este sensor utiliza tecnologia de 2 fios, sendo uma solução robusta para automação convencional, enquanto sensores 3 fios ou IO-Link oferecem diagnósticos avançados e comunicação digital.

Devo escolher este sensor ou uma versão com IO-Link?

A escolha depende da sua infraestrutura de controle: utilize este modelo para aplicações AC/DC diretas e simples; para sistemas que requerem monitoramento de parâmetros, opte por versões com IO-Link.

Quais cuidados tomar durante a montagem mecânica?

Para a instalação, garanta o torque correto nas porcas de fixação para evitar deformação do invólucro e respeite o raio de curvatura do cabo PVC.

O sensor é resistente a água e poeira?

O sensor possui grau de proteção IP67, o que assegura vedação contra poeira e submersão temporária em água conforme norma técnica especificada no datasheet.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo eletromagnético (Ref.: Tipo de produto).

Histerese

Diferença entre o ponto de comutação de aproximação e afastamento, variando de 1 a 15% de Sr (Ref.: Histerese).

IP67

Grau de proteção que indica total vedação contra poeira e resistência à imersão temporária (Ref.: Grau de proteção).

NA (Normalmente Aberto)

Estado do contato elétrico em repouso; o circuito fecha ao detectar o alvo (Ref.: Função de saída).

Não embutido

Tipo de montagem onde a face sensível deve ficar livre de metal ao redor para evitar detecções falsas (Ref.: Montagem).
