Sensor Indutivo IFM II0005 M30

Pré-visualizar: II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC

II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC

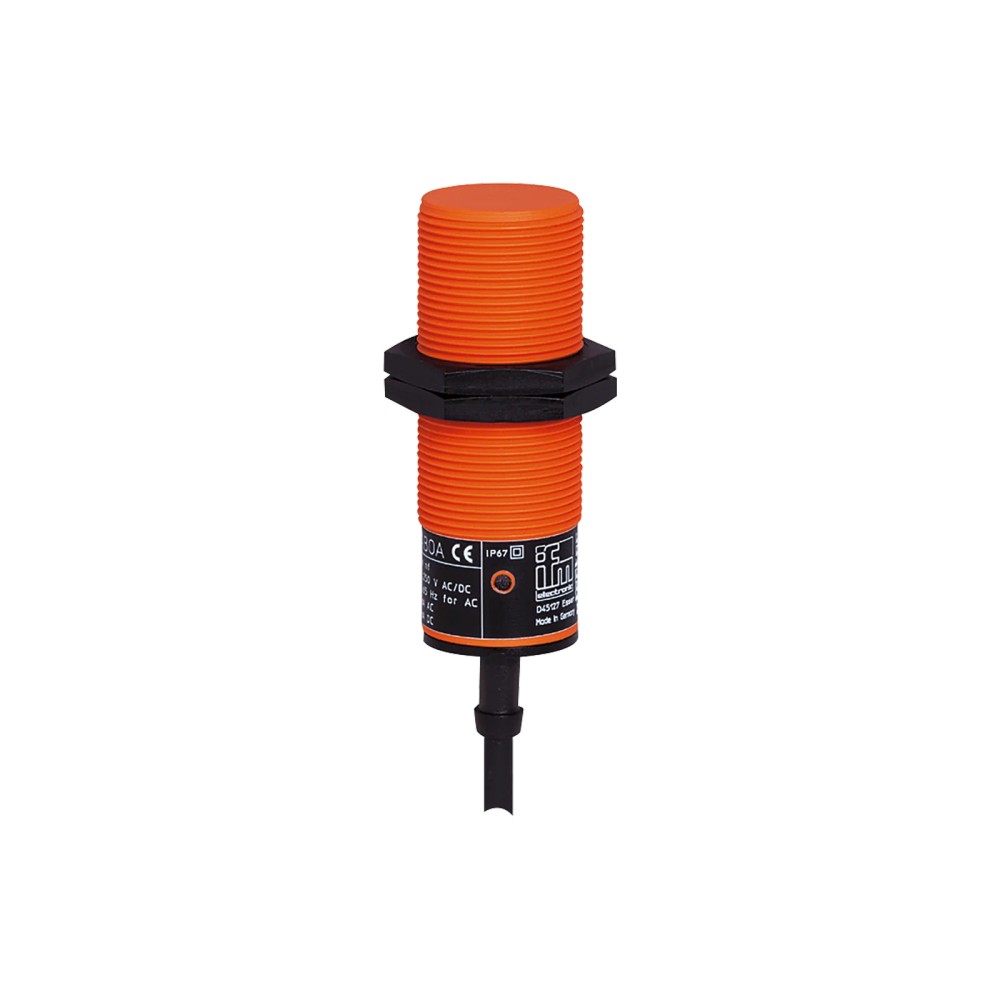

Imagem meramente ilustrativa

R$ 1.157,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: II0005
EAN: 4021179118521
NCM do produto: 85365090

Destaques do Produto Rosca M30...mais

Fechar menu

Saiba mais sobre: "II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC"

Destaques do Produto

Rosca

M30

Alcance

10 mm

Tensão

20-250V AC/DC

Saída

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC

O II0005 é um sensor indutivo industrial com rosca M30, desenvolvido para detecção de metais a distâncias de até 10 mm. Ele opera com uma tensão flexível de 20-250V AC/DC, tornando-o versátil para diversas infraestruturas elétricas. Possui montagem embutida e proteção IP67, garantindo durabilidade em ambientes fabris.

PRINCIPAIS ESPECIFICAÇÕES

SKU	II0005
Tipo de Saída	Normalmente Aberto
Alcance	10 mm
Montagem	Embutido
Proteção	IP67
Conexão	Cabo PVC 2m
Tensão	20-250V AC/DC
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em esteiras de produção.
Sensores de fim de curso em máquinas operatrizes com rosca M30.
Ambientes industriais com variações de tensão AC/DC (20-250V).

⚠ Considere outro se precisa de:

Ambientes com presença exclusiva de materiais não metálicos (plástico, madeira, vidro).
Instalação não embutida onde o espaço lateral seja crítico.
Aplicações que exigem certificação para áreas explosivas (não listada nesta especificação).

APLICAÇÕES E USO

Detecção de fim de curso em cilindros hidráulicos ou pneumáticos metálicos.
Monitoramento de posição de engrenagens ou eixos em máquinas industriais.
Verificação de presença em esteiras de transporte de peças metálicas.

COMO ESCOLHER

Antes de comprar o II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC, verifique estes pontos:

Quando escolher este modelo

Ideal para instalações que exigem uma tensão de alimentação universal (AC ou DC) e um formato robusto M30 embutido.

Quando buscar outra alternativa

Se a aplicação exigir protocolos de comunicação digital (IO-Link), frequências de comutação muito elevadas ou resistência a condições químicas extremas.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de produto	Sensor indutivo	Classificação funcional
Alcance de detecção	10 mm	Distância nominal de atuação
Montagem	Embutido	Tipo de instalação mecânica

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação permitida
Frequência de comutação	25 Hz AC / 50 Hz DC	Capacidade de comutação por segundo
Corrente residual máx.	2,5 mA (250V AC) / 0,8 mA (24V DC)	Corrente de fuga

Dados Mecânicos e Ambientais
Dimensões	M30 x 1,5 / L = 81 mm	Especificação física e rosca
Grau de proteção	IP 67	Resistência a intempéries
Temperatura ambiente	-25...80 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• Nenhuma (Saída discreta)

Conexões

Elétrica 2m PVC cable

Processo M30 x 1.5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças ferrosas	✓	Sensor indutivo padrão para metais.
Ambientes com alta umidade/água	✓	Proteção IP67 é adequada para imersão temporária.
Redes com tensão 24V DC	✓	Faixa de tensão abrange 24V DC.
Redes com tensão 110V/220V AC	✓	Faixa de tensão abrange 110V e 220V AC.

INSTALAÇÃO

Como instalar o II0005 IFM - Sensor Indutivo IFM Detecção Industrial M30 10mm 20-250V AC/DC

Desligue a energia do sistema antes de iniciar a instalação.
Verifique a furação para o diâmetro M30.
Insira o sensor na posição desejada utilizando as porcas fornecidas.
Certifique-se de que a instalação seja faceada (flush) para operação correta.
Conecte o cabo de 2m conforme o esquema de fiação (BN = marrom, BU = azul).
Ligue a alimentação e verifique a ativação do LED amarelo ao aproximar o alvo metálico.

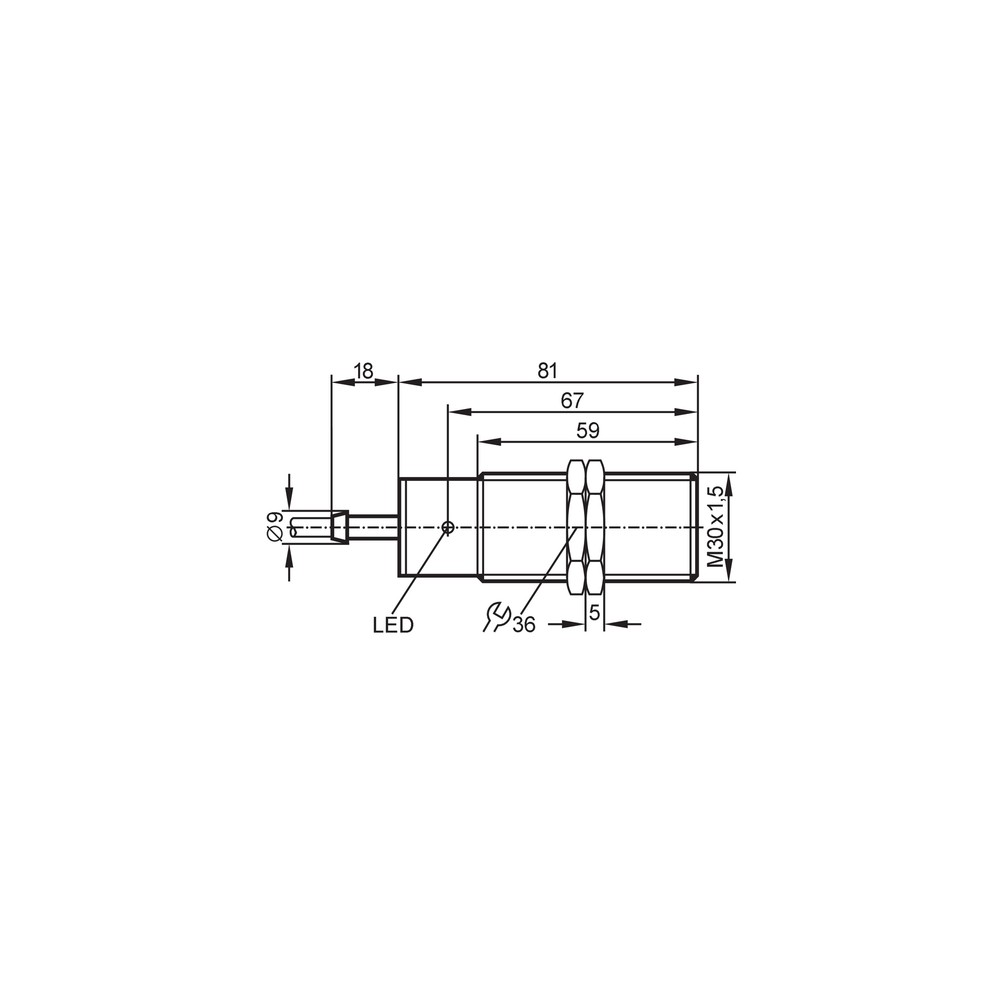

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta e LED de estado apagado.	Tensão de alimentação incorreta ou falta de energia.	Medir a tensão nos terminais do cabo.
Sensor não detecta o objeto.	Alvo metálico fora do alcance de 10mm ou material incompatível.	Confirmar a distância e o material do alvo.
Interrupção intermitente do sinal.	Cabo rompido ou conexão solta.	Inspecionar integridade física do cabo de 2m.
Leituras falsas ou instáveis.	Fixação inadequada em suporte vibratório.	Verificar aperto das porcas de fixação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo IFM?

O II0005 é um sensor indutivo de proximidade com rosca M30, projetado para detectar objetos metálicos sem contato físico.

Para quais aplicações industriais este sensor serve?

Este sensor é indicado para automação industrial, monitoramento de posição em esteiras e detecção de peças metálicas em máquinas.

Este sensor detecta plásticos ou madeira?

O dispositivo não foi projetado para detectar materiais não metálicos como plásticos, madeira ou líquidos diretamente.

Posso usar este sensor em sistemas IO-Link?

Este modelo possui uma faixa de tensão ampla (20-250V AC/DC) e não é compatível com sistemas que requerem sinal analógico ou IO-Link.

Por que o sensor não aciona a saída?

Se o sensor não estiver comutando, verifique primeiro se a tensão de alimentação está dentro da faixa de 20-250V e se o alvo metálico está dentro dos 10mm de alcance nominal.

O que significa o LED estar apagado?

O LED amarelo apagado geralmente indica falta de alimentação elétrica; utilize um multímetro para verificar a tensão nos fios marrom e azul.

Este sensor é NA ou NF?

Este modelo é uma unidade de 2 fios com saída normalmente aberta (NA); para aplicações que requerem contato normalmente fechado (NF), este modelo não é o indicado.

Preciso comprar algo mais para instalar?

O II0005 é uma peça única pronta para instalação; não há necessidade de kits, mas certifique-se de ter espaço de montagem para o diâmetro M30.

Como deve ser feita a instalação mecânica?

A instalação deve ser feita com as porcas inclusas, garantindo que o sensor esteja embutido conforme a especificação de montagem 'flush'.

Qual a procedência deste sensor?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do fabricante.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção baseada em campos eletromagnéticos, ideal para metais (Ref.: Sensor indutivo).

Flush (Embutido)

Tipo de montagem onde o sensor pode ser instalado faceado ao metal circundante sem interferência na detecção (Ref.: Montagem).

M30

Designação métrica de diâmetro da carcaça do sensor, com rosca de 30mm (Ref.: Designação da rosca).

Histerese

Diferença entre o ponto de comutação de ida e volta do sensor, neste caso 1-15% do Sr (Ref.: Histerese).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).
