IGW202 IFM - Sensor Indutivo IFM Área de Soldagem M18 PNP 8mm

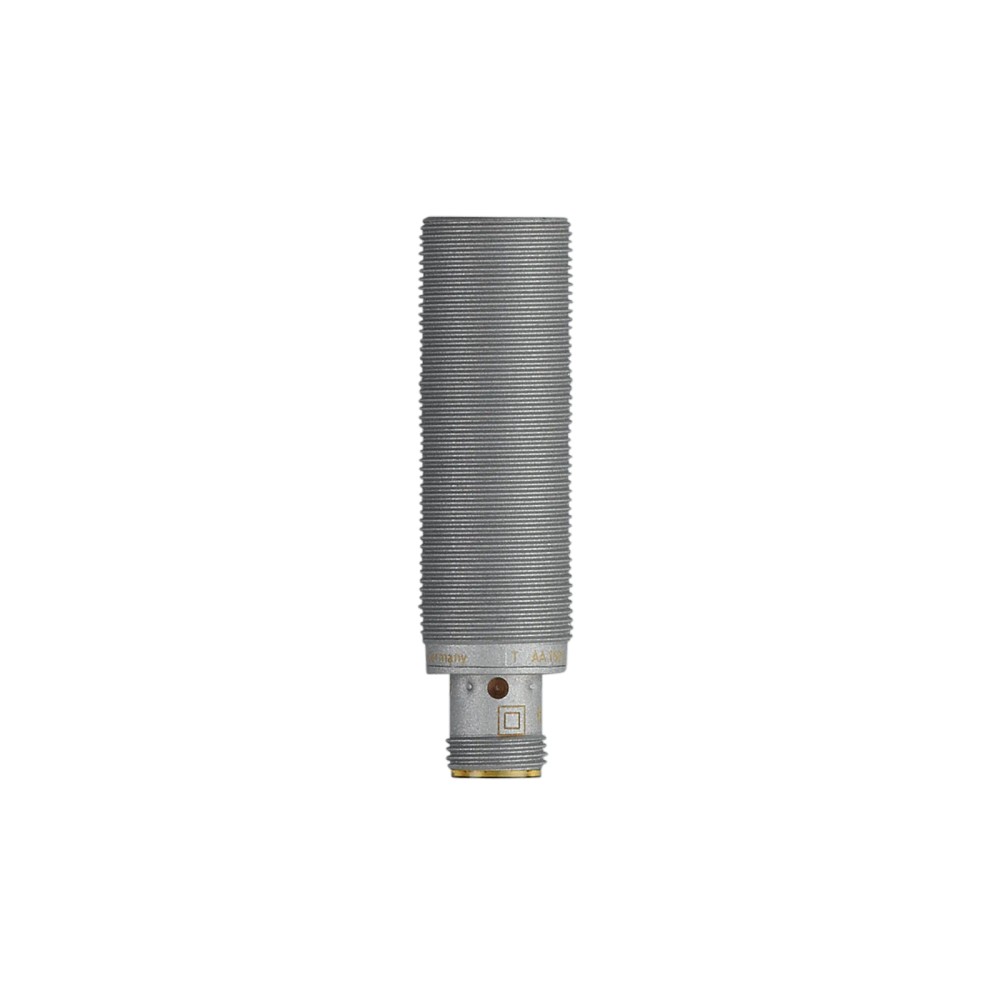

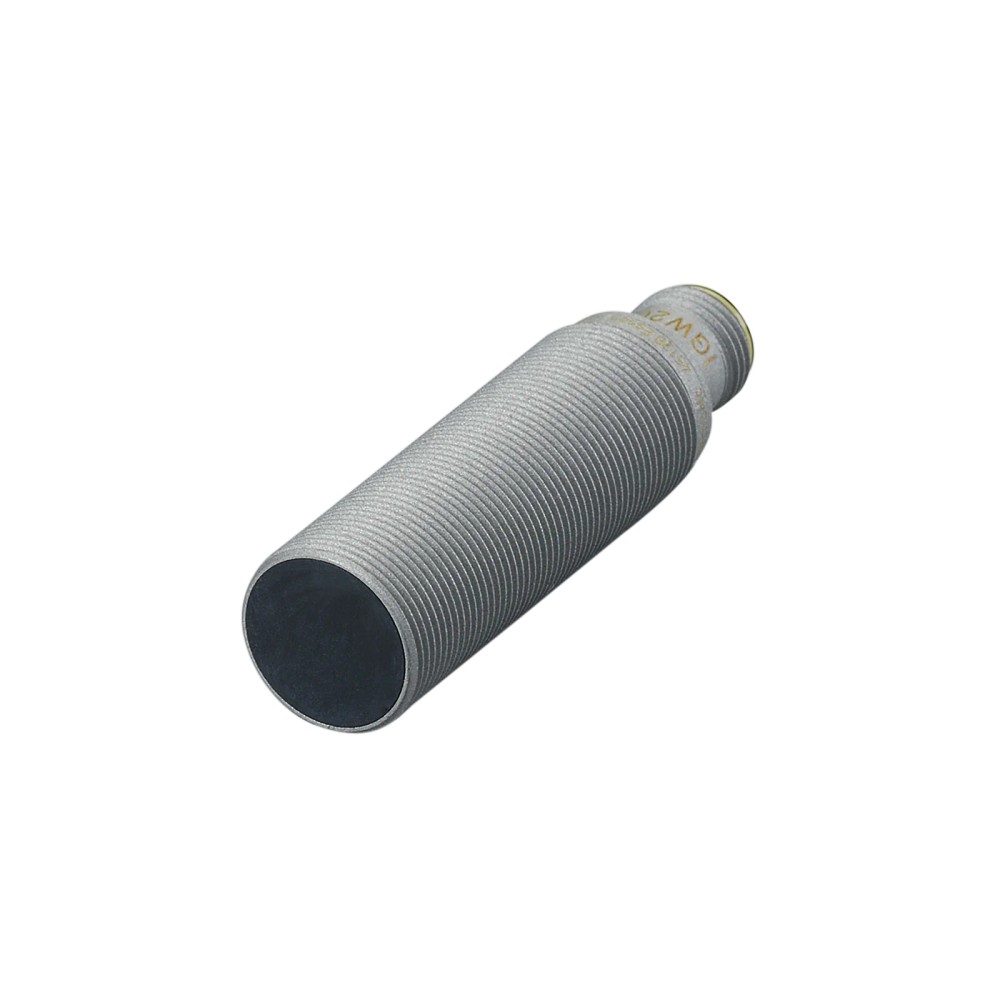

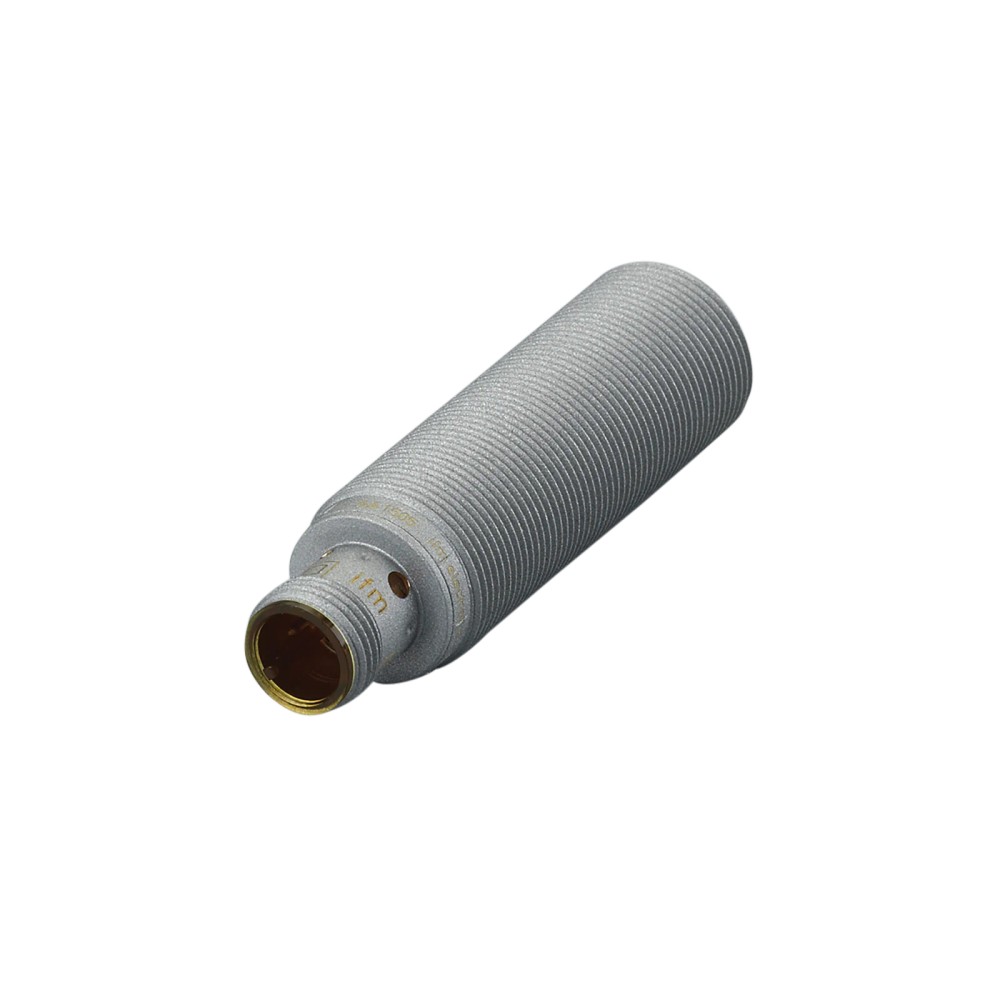

Imagem meramente ilustrativa

R$ 685,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGW202
EAN: 4021179102728
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGW202 IFM - Sensor Indutivo IFM Área de Soldagem M18 PNP 8mm"

Destaques do Produto

Rosca

M18

Alcance

8 mm

Saída

PNP

Aplicação

Soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGW202 - M18 PNP 8mm Imune a Soldagem

O sensor indutivo IGW202 da IFM é um componente de alta precisão projetado para atuar em ambientes de soldagem, oferecendo total imunidade a campos eletromagnéticos. Com design M18 embutido e alcance de 8 mm, utiliza tecnologia de Fator de Correção 1 para detectar diversos metais com a mesma eficácia. É ideal para automação industrial onde é necessária robustez e confiabilidade sob interferência.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	IGW202
Alcance	8 mm
Montagem	Embutido
Saída	PNP
Grau de Proteção	IP69K
Temp. Operacional	-40 a 85 °C
Frequência	2000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Células de soldagem robótica
Linhas de montagem automotiva
Ambientes com alta interferência eletromagnética (até 300 mT)
Aplicações que requerem detecção uniforme de diferentes metais (ferrosos e não ferrosos)

⚠ Considere outro se precisa de:

Sistemas que exigem lógica de saída NPN
Ambientes com atmosferas explosivas sem certificação adequada
Detecção de alvos não metálicos

APLICAÇÕES E USO

Automação em células de soldagem (MIG/TIG/Laser)
Detecção de posição em linhas de montagem automotiva
Ambientes industriais com alta incidência de interferência eletromagnética

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGW202 - M18 PNP 8mm Imune a Soldagem, verifique estes pontos:

Quando escolher este sensor

Utilize o IGW202 quando a aplicação envolver processos de soldagem ou ambientes com alta interferência eletromagnética (até 300 mT) e for necessária a detecção consistente de múltiplos tipos de metais (ferrosos/não ferrosos).

Quando buscar outra opção

Evite este modelo se a aplicação for em um ambiente eletromagneticamente limpo (o custo-benefício pode ser superado por sensores indutivos padrão) ou se houver necessidade de uma distância de detecção superior a 8 mm.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Alcance de detecção	8 mm	Distância nominal de operação.
Tipo de montagem	Embutido	Requisito de instalação para operação correta.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida.
Função de saída	PNP (normalmente aberto)	Lógica de comutação elétrica.
Frequência de comutação	2000 Hz	Velocidade máxima de operação.

Condições Ambientais
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Nível de vedação e resistência.
Temperatura ambiente	-40...85 °C	Limites operacionais térmicos.
Resistência a campo eletromagnético	300 mT	Imunidade máxima a interferências de soldagem.

Dados Mecânicos
Designação da rosca	M18 x 1	Padrão de rosca métrica.
Material da face	LCP preto	Material da face ativa.

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo M18 x 1 (Montagem embutida)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de soldagem industrial	✓	O sensor é especificamente projetado para suportar até 300 mT de interferência eletromagnética.
Necessidade de saída NPN	✗	O sensor possui saída PNP, sendo incompatível com controladores de lógica puramente NPN.
Detecção de materiais não metálicos	✗	Sensores indutivos operam exclusivamente com alvos metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGW202 - M18 PNP 8mm Imune a Soldagem

Verifique se a tensão da rede está dentro do intervalo de 10-30V DC.
Limpe a superfície de montagem para garantir o alinhamento.
Posicione o sensor no suporte, garantindo a montagem embutida.
Utilize as duas porcas fornecidas para fixar o sensor com aperto adequado.
Conecte o cabo M12 de 3 pinos observando a codificação A.
Verifique o acendimento do LED de status ao aproximar o alvo para confirmar a configuração.

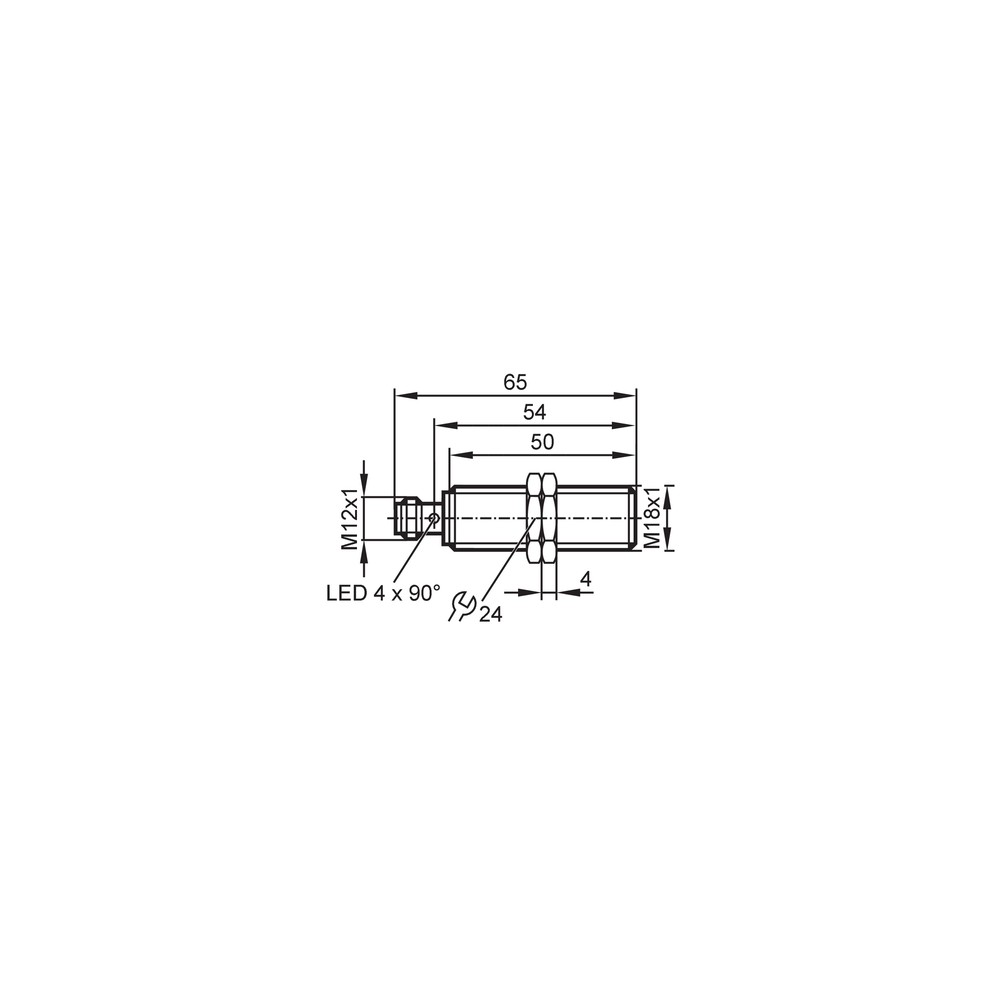

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não responde e os LEDs estão apagados.	Falha na fonte ou cabeamento interrompido.	Medir a tensão de 10-30V DC nos pinos do conector M12.
Comutação instável ou falsa detecção.	Acúmulo de respingos de solda ou sujidade na face ativa.	Limpar a face ativa do sensor com material não abrasivo.
Perda intermitente de sinal.	Excesso de vibração soltando o cabo M12.	Verificar o aperto do conector roscado M12.
O sensor comuta sem alvo ou falha em detectar o alvo.	Excesso de campo eletromagnético acima de 300 mT.	Validar se o campo eletromagnético próximo ao sensor excede o limite técnico de 300 mT.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGW202 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IGW202?

O IGW202 é um sensor indutivo M18 com imunidade a campos eletromagnéticos, projetado especificamente para ambientes de soldagem industrial.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação para instalação mecânica, conforme o padrão fornecido pelo fabricante.

Posso usar este sensor em um CLP com entrada NPN?

Este sensor NÃO deve ser utilizado em aplicações que exijam sensores com saída NPN, pois ele possui configuração de saída PNP.

Este sensor detecta materiais plásticos ou vidro?

O sensor não é adequado para detectar objetos não metálicos, como plásticos, madeira ou líquidos, pois opera pelo princípio de detecção indutiva de metais.

O que verificar se o sensor parece estar desligado?

Se os LEDs indicadores não acenderem, verifique primeiro a integridade da alimentação de 10-30V DC no conector M12.

Por que o sensor comuta sem a presença do objeto alvo?

A comutação errática em área de soldagem pode indicar que o campo eletromagnético está superando o limite de 300 mT ou que há sujeira acumulada na face ativa.

Qual a vantagem deste sensor frente a um indutivo comum?

Este sensor possui o recurso de Fator de Correção 1, detectando aço, alumínio, latão e cobre à mesma distância de 8 mm, ao contrário de sensores indutivos padrão.

Devo comprar este modelo ou um sensor indutivo padrão?

O modelo IGW202 é uma versão otimizada para soldagem, enquanto modelos padrão (não imunes) podem sofrer interferência e comutação falsa sob campos eletromagnéticos intensos.

Quais cuidados devo ter na instalação física?

A instalação deve ser feita com alinhamento frontal ao objeto, garantindo que o sensor esteja embutido conforme especificado para preservar a zona de detecção.

Qual a procedência e suporte do sensor?

A garantia e o suporte seguem as políticas da IFM ELECTRONIC LTDA, sendo este componente focado em aplicações industriais de alta exigência.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta a tensão positiva (V+) para a carga. (Ref.: Configuração de saída)

Fator de correção = 1

Característica técnica que permite ao sensor detectar todos os tipos de metais (aço, alumínio, cobre, latão) na mesma distância de comutação. (Ref.: Fator de correção)

Montagem embutida

Tipo de instalação onde o sensor pode ser montado faceado com o material circundante sem afetar a detecção. (Ref.: Tipo de montagem)

Imunidade a campo eletromagnético

Capacidade do sensor de operar sem falhas sob campos de até 300 mT, essencial em soldagem. (Ref.: Máx. imunidade a campo eletromagnético)

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura elevada. (Ref.: Proteção IP)
