Sensor Indutivo IFM IGW201 M18

Pré-visualizar: IGW201 IFM - Sensor Indutivo IFM Área de Soldagem M18, 12mm, PNP, NA

IGW201 IFM - Sensor Indutivo IFM Área de Soldagem M18, 12mm, PNP, NA

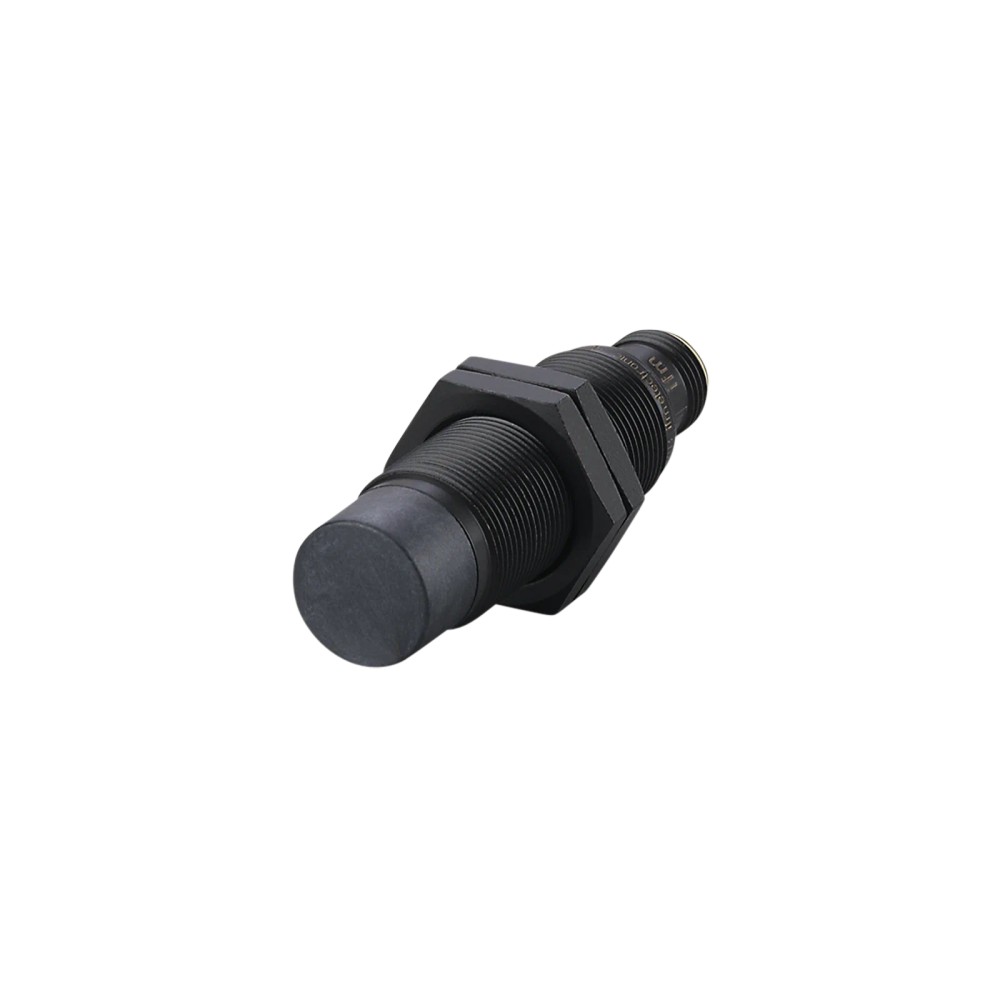

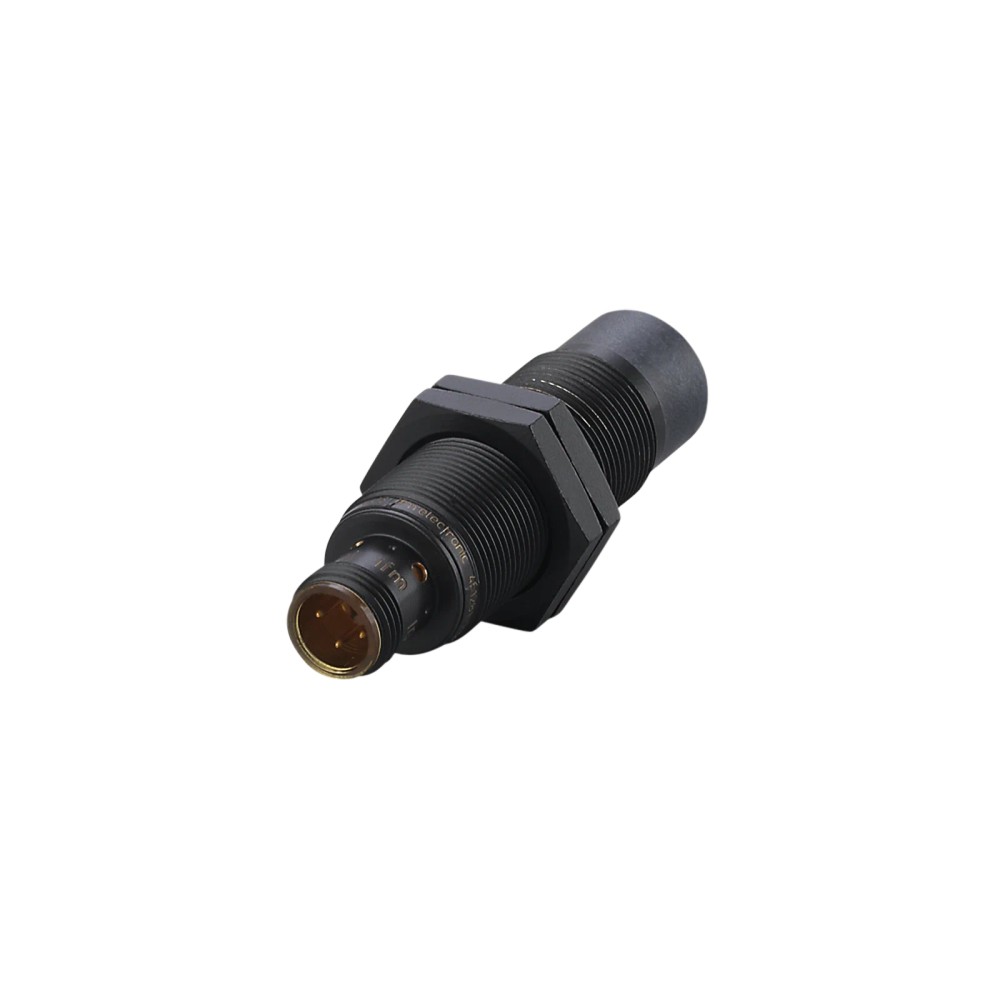

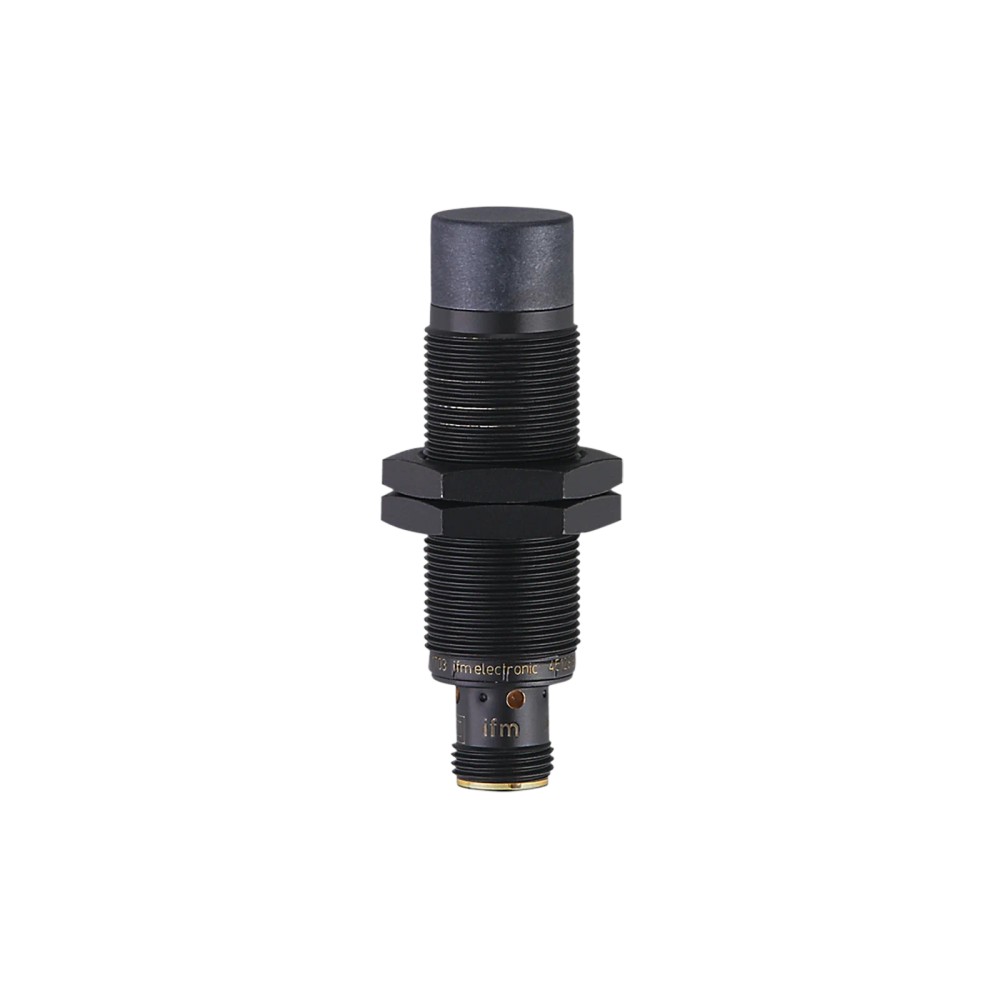

Imagem meramente ilustrativa

R$ 879,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGW201
EAN: 4021179102711
NCM do produto: 85365090

Destaques do Produto Aplicação Área de...mais

Fechar menu

Saiba mais sobre: "IGW201 IFM - Sensor Indutivo IFM Área de Soldagem M18, 12mm, PNP, NA"

Destaques do Produto

Aplicação

Área de soldagem

Alcance de detecção

12 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

M18 x 1, não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGW201 M18, 12 mm, PNP, normalmente aberto, para área de soldagem

O IFM IGW201 é um sensor indutivo M18 x 1 para detecção de objetos metálicos, indicado pelo fabricante para aplicação em área de soldagem. Possui alcance nominal de 12 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Sua ficha informa imunidade a campos eletromagnéticos de até 300 mT e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGW201
Tipo	Sensor indutivo para área de soldagem
Rosca e comprimento	M18 x 1; 65 mm
Montagem	Não embutido
Alcance nominal	12 mm
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Proteção	IP 67
Imunidade a campo eletromagnético	Até 300 mT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva na área de soldagem, conforme indicação do fabricante.
Instalações que aceitem sensor M18 x 1 não embutido e tenham distância de trabalho compatível com a faixa informada de 0...9,72 mm.
Circuitos de entrada compatíveis com saída PNP normalmente aberta, alimentação DC de 10...30 V e corrente de saída máxima constante de 100 mA.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que exijam saída NPN ou normalmente fechada: a ficha especifica saída PNP normalmente aberta.
Não usar fora da alimentação de 10...30 V DC, da temperatura ambiente de -25...70 °C ou dos limites elétricos indicados na ficha.
Não instalar como sensor embutido: a montagem especificada é não embutida.

APLICAÇÕES E USO

Aplicação comprovada: detecção indutiva em área de soldagem, conforme descrição do fabricante; a ficha informa imunidade a campos eletromagnéticos de até 300 mT.
Possibilidade de uso: detecção de objetos metálicos em sistemas de automação que aceitem montagem M18 não embutida e sinal PNP normalmente aberto; validar a distância de trabalho e o material da peça na aplicação real.
Operar dentro da temperatura ambiente de -25...70 °C, alimentação de 10...30 V DC e limites elétricos publicados. O grau de proteção IP 67 não substitui a validação das condições específicas de instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGW201 M18, 12 mm, PNP, normalmente aberto, para área de soldagem, verifique estes pontos:

Escolha o IGW201 quando

A aplicação exigir detecção indutiva em área de soldagem, corpo M18 x 1 não embutido, alcance nominal de 12 mm e saída PNP normalmente aberta. Confirme também alimentação DC de 10...30 V, corrente de saída dentro do limite de 100 mA e conexão M12 compatível.

Busque outra configuração quando

O circuito de controle exigir saída NPN, contato normalmente fechado, montagem embutida ou alimentação fora da faixa de 10...30 V DC. Compare os requisitos do sistema com a ficha antes de substituir por outro modelo; ela não especifica equivalências com outros sensores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo	IGW201	Código do modelo informado no anúncio e na ficha.
Aplicação	Aplicação na área de soldagem	Aplicação indicada pelo fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado; fator de correção = 1; resistência aos campos eletromagnéticos	Características declaradas na ficha do produto.
Alcance aumentado	Sim	Característica indicada para o modelo.
Imunidade máxima a campo eletromagnético	300 mT	Limite máximo declarado na ficha.

Dados de detecção
Alcance de detecção	12 mm	Valor nominal informado no anúncio.
Distância real de comutação Sr	12 ± 10 % mm	Faixa de tolerância declarada para a distância real de comutação.
Distância de trabalho	0...9,72 mm	Faixa de trabalho especificada.
Montagem	Não embutido	Condição construtiva de instalação.
Histerese	3...15 % de Sr	Faixa relativa ao valor de distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Valores de fator de correção informados para os materiais listados.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação permitida indicada na ficha.
Consumo de corrente	< 20 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saída de comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional da saída informado.
Número de fios	3	Configuração de ligação especificada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	2000 Hz	Frequência máxima informada para comutação DC.

Conexão elétrica e sinalização
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e acabamento dos contatos especificados.
Display de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicador visual de estado descrito na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC listados na ficha.
Certificado UL	Ta -25...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; número de aprovação UL A005; arquivo UL E174191	Dados de certificação UL registrados para o produto.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca de montagem especificada.
Dimensões	M18 x 1 / L = 65 mm	Diâmetro de rosca e comprimento total informados.
Invólucro	Forma construtiva de roscas	Construção descrita na ficha.
Materiais	Invólucro: latão com revestimento anti-adesivo; face ativa: LCP preto; janela dos LEDs: PEI; porcas de fixação: latão com revestimento anti-adesivo	Materiais dos componentes listados pelo fabricante.
Peso	46,2 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Itens incluídos segundo a ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados de confiabilidade
MTTF	657 anos	Valor de MTTF informado na ficha; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de sensor indutivo com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; sensor de 3 fios. Alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente máxima constante de 100 mA e queda de tensão máxima da saída de 2,5 V. A ficha não identifica o pinout dos contatos; consultar o datasheet antes da ligação.

Processo Rosca de montagem M18 x 1, comprimento de 65 mm. Montagem não embutida. Não há conexão de processo fluídico especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC configurada para sensor PNP normalmente aberto, dentro da alimentação e dos limites de corrente especificados.	✓	A ficha informa saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente máxima constante de saída de 100 mA.
Área de soldagem com campo eletromagnético de até 300 mT.	✓	A ficha indica aplicação em área de soldagem e imunidade máxima a campo eletromagnético de 300 mT.
Instalação que requer sensor embutido ou saída NPN.	✗	O modelo é especificado como não embutido e possui saída PNP.
Conexão mecânica por rosca M18 x 1 e conexão elétrica M12 compatível.	✓	A ficha especifica rosca M18 x 1 e conexão elétrica M12 de codificação A.
Sistema que exige protocolo de comunicação digital identificado.	✗	Não há protocolo digital especificado na ficha; a saída informada é de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGW201 M18, 12 mm, PNP, normalmente aberto, para área de soldagem

Confirme no projeto que o sensor será instalado como não embutido e que a montagem mecânica aceita rosca M18 x 1.
Verifique se o ponto de detecção requerido está dentro da distância de trabalho especificada; considere o alvo e as condições de montagem.
Instale o sensor e fixe-o com as porcas fornecidas, sem aplicar torque não especificado na ficha disponível.
Confirme que a alimentação do circuito está entre 10 e 30 V DC e que a entrada conectada aceita saída PNP normalmente aberta.
Faça a ligação pelo conector M12 de codificação A conforme o pinout do datasheet; não deduza a função dos contatos apenas pela quantidade de fios.
Após energizar, confira o LED amarelo de status de chaveamento e valide a comutação no controlador antes de liberar o equipamento.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incompatível com entrada PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos limites do sensor, confira o tipo de entrada do controlador e valide a distância entre face ativa e alvo conforme o datasheet.
A saída permanece acionada ou não retorna ao estado esperado.	Lógica de controle incompatível com saída normalmente aberta ou variação do ponto de comutação em relação a Sr.	Confirme a configuração lógica da entrada e observe o estado do LED amarelo enquanto aproxima e afasta o alvo.
O sensor não detecta de forma repetível durante a operação de soldagem.	Campo eletromagnético ou condição de instalação que excede os limites aplicáveis, ou posicionamento do alvo fora da faixa operacional.	Verifique a intensidade do campo no local, respeitando o limite declarado de 300 mT, e confira a posição do alvo e a distância de trabalho.
O sinal de saída cai ou o sensor deixa de operar após a ligação.	Curto-circuito, sobrecarga, polaridade ou alimentação incorreta no circuito conectado.	Desenergize o circuito e verifique ligação, polaridade, tensão e corrente demandada pela carga frente aos limites de saída especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGW201 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGW201 e para qual aplicação foi especificado?

É um sensor indutivo M18 para detecção de objetos metálicos, especificado pelo fabricante para uso em área de soldagem. A saída é PNP normalmente aberta.

Com quais entradas de controlador e alimentação ele é compatível?

É compatível eletricamente com circuitos que aceitem sinal PNP normalmente aberto, alimentação de 10...30 V DC e corrente de saída dentro do limite de 100 mA. A ficha não identifica protocolo de comunicação digital.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e embalagem com 1 peça. Não há outros acessórios listados.

Posso usar este modelo em uma instalação que exige sensor embutido?

Não: a montagem indicada para o IGW201 é não embutida. Para montagem embutida, selecione uma configuração cuja ficha especifique esse tipo de instalação.

Ele serve para uma entrada que exige saída NPN ou normalmente fechada?

Não, conforme a configuração informada: o IGW201 tem saída PNP normalmente aberta. Verifique os requisitos da entrada antes da compra.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação de 10...30 V DC, a compatibilidade da entrada com PNP e a posição do alvo dentro da distância de trabalho. Observe também o LED de status de chaveamento.

O sinal fica instável na área de soldagem; qual é a causa provável?

A condição de campo ou a instalação pode estar fora dos limites aplicáveis, ou o alvo pode estar posicionado fora da faixa de trabalho. Verifique o campo eletromagnético, cujo limite informado é 300 mT, e a posição de detecção.

É melhor comprar este sensor ou procurar outra versão?

Escolha o IGW201 se a aplicação exigir saída PNP normalmente aberta, montagem não embutida e conexão M12 compatível. Se precisar de NPN, normalmente fechado ou montagem embutida, procure um modelo cuja ficha confirme esses requisitos.

Como faço a ligação do conector M12 sem inverter os contatos?

Use o pinout do datasheet do IGW201 e confirme cada contato antes de energizar; a ficha informa conector M12 codificação A e 3 contatos dourados. Não atribua funções aos pinos apenas pela quantidade de contatos.

Como confirmar a procedência e quem fatura o produto?

A informação comercial fornecida indica venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada; neste modelo, a saída é PNP normalmente aberta. (Ref.: Função elétrica)

Normalmente aberta

Configuração em que a saída está normalmente aberta e comuta conforme a condição de detecção. (Ref.: Configuração da saída)

Alcance de detecção

Distância nominal de detecção declarada para o sensor; não deve ser confundida com a distância de trabalho especificada. (Ref.: Alcance de detecção)

Montagem não embutida

Condição de montagem indicada para o sensor, que deve ser considerada no projeto mecânico. (Ref.: Montagem)

IP 67

Grau de proteção declarado para o invólucro; as condições específicas de instalação devem ser verificadas na documentação do fabricante. (Ref.: Grau de proteção)
