Sensor Indutivo IFM IGW200 M18

Pré-visualizar: IGW200 IFM - Sensor Indutivo IFM Área de Soldagem M18 5mm PNP NA

IGW200 IFM - Sensor Indutivo IFM Área de Soldagem M18 5mm PNP NA

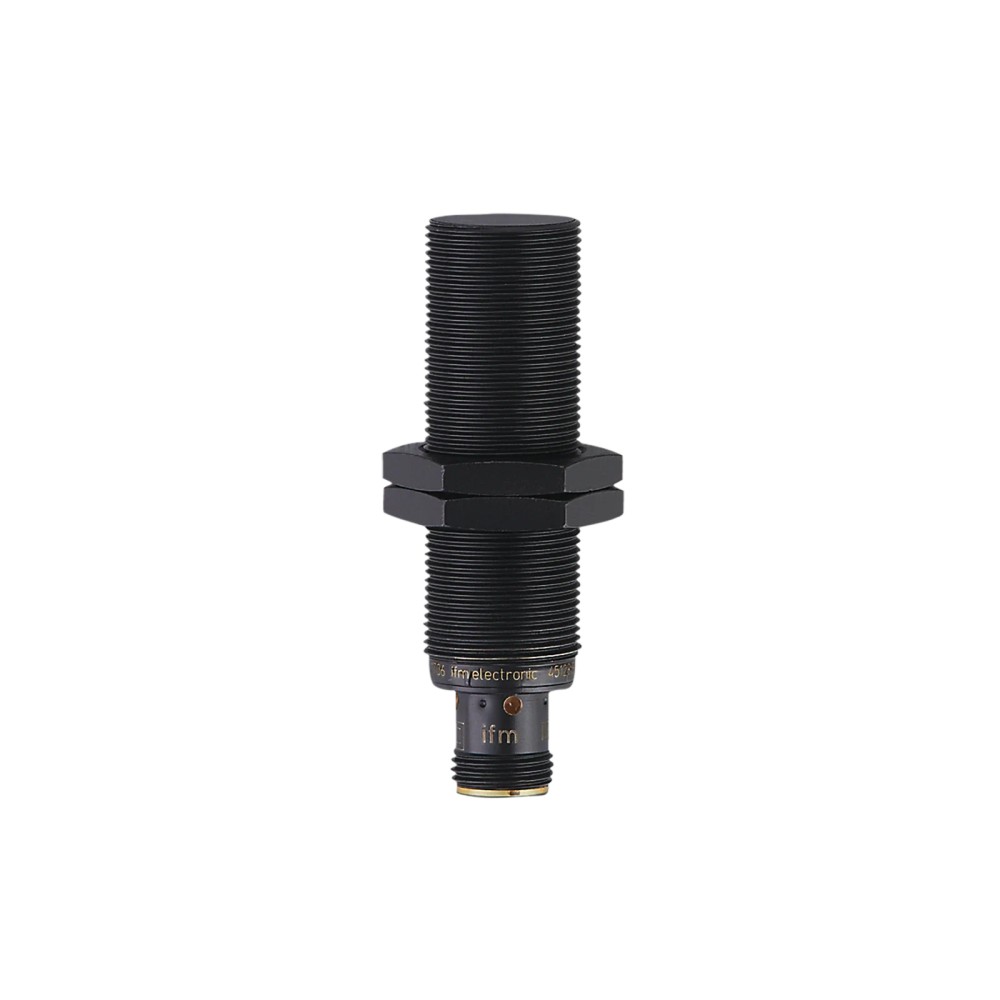

Imagem meramente ilustrativa

R$ 906,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGW200
EAN: 4021179102704
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 5...mais

Fechar menu

Saiba mais sobre: "IGW200 IFM - Sensor Indutivo IFM Área de Soldagem M18 5mm PNP NA"

Destaques do Produto

Alcance de detecção

5 mm

Tipo de rosca

M18 x 1

Configuração de saída

PNP / Normalmente Aberto

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGW200 - Área de Soldagem M18 5mm PNP NA

O sensor indutivo IFM IGW200 é um dispositivo M18 projetado para detecção confiável em ambientes de soldagem. Ele oferece um alcance de detecção de 5 mm com imunidade a campos magnéticos. Destaca-se por ser um componente de fator de correção 1, garantindo detecção uniforme para diversos tipos de metais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGW200
Rosca	M18 x 1
Distância Nominal	5 mm
Saída	PNP / NA
Conexão	M12
Proteção	IP 67
Temp. Operação	-25...70 °C
Frequência	2000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de soldagem robótica ou manual.
Ambientes com alta interferência de campos eletromagnéticos.
Aplicações que exigem detecção consistente em diferentes tipos de metais (fator de correção 1).

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25 °C ou acima de 70 °C.
Detecção de objetos não metálicos.
Utilização em submersão contínua, apesar da proteção IP 67.

APLICAÇÕES E USO

Linhas de montagem automotiva (áreas de solda ponto).
Máquinas de solda por resistência.
Ambientes industriais com forte interferência eletromagnética (EMC).
Monitoramento de presença em posições metálicas próximas a fontes de alta corrente.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGW200 - Área de Soldagem M18 5mm PNP NA, verifique estes pontos:

Quando escolher o IGW200

Escolha este modelo se a sua aplicação estiver em ambiente de soldagem ou se precisar de imunidade elevada a campos magnéticos, beneficiando-se do fator de correção 1.

Quando buscar outra opção

Se a aplicação não envolver soldagem ou campos magnéticos intensos, sensores indutivos padrão (sem imunidade a solda) podem ser mais econômicos. Se o objeto de detecção não for metálico, busque sensores capacitivos.

ESPECIFICAÇÕES TÉCNICAS

Dados operacionais
Tipo de sensor	Indutivo	Princípio de funcionamento
Aplicação	Área de soldagem	Ambiente de operação
Alcance de detecção	5 mm	Distância nominal

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação
Saída de comutação	PNP	Tipo de sinal de saída
Função de saída	Normalmente aberto	Estado lógico
Frequência de comutação	2000 Hz	Velocidade máxima

Condições ambientais
Grau de proteção	IP 67	Proteção ambiental
Temperatura ambiente	-25...70 °C	Limites operacionais
Imunidade a campo eletromagnético	300 mT	Resistência a interferências

Dados mecânicos
Dimensões	M18 x 1 / L = 65 mm	Formato construtivo
Conexão	M12	Tipo de conector

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital (PNP)

Conexões

Elétrica 1 x M12 (3 pinos, banhados a ouro)

Processo M18 x 1 (Rosqueável)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço em área de soldagem	✓	O sensor foi projetado especificamente para esta aplicação, com fator de correção 1 e imunidade magnética.
Detecção de componentes plásticos	✗	A tecnologia indutiva requer um material metálico para funcionar através da indução de correntes parasitas.
Conexão com controlador digital 24V DC	✓	Compatível com tensões de operação de 10...30V DC e saídas tipo PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGW200 - Área de Soldagem M18 5mm PNP NA

Certifique-se de que a tensão de alimentação esteja desligada.
Rosqueie a primeira porca no corpo do sensor.
Insira o sensor no suporte de montagem.
Rosqueie a segunda porca para travar o sensor na posição desejada.
Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Ajuste a distância entre a face ativa e o objeto (0 a 4,05 mm) e ligue a energia.

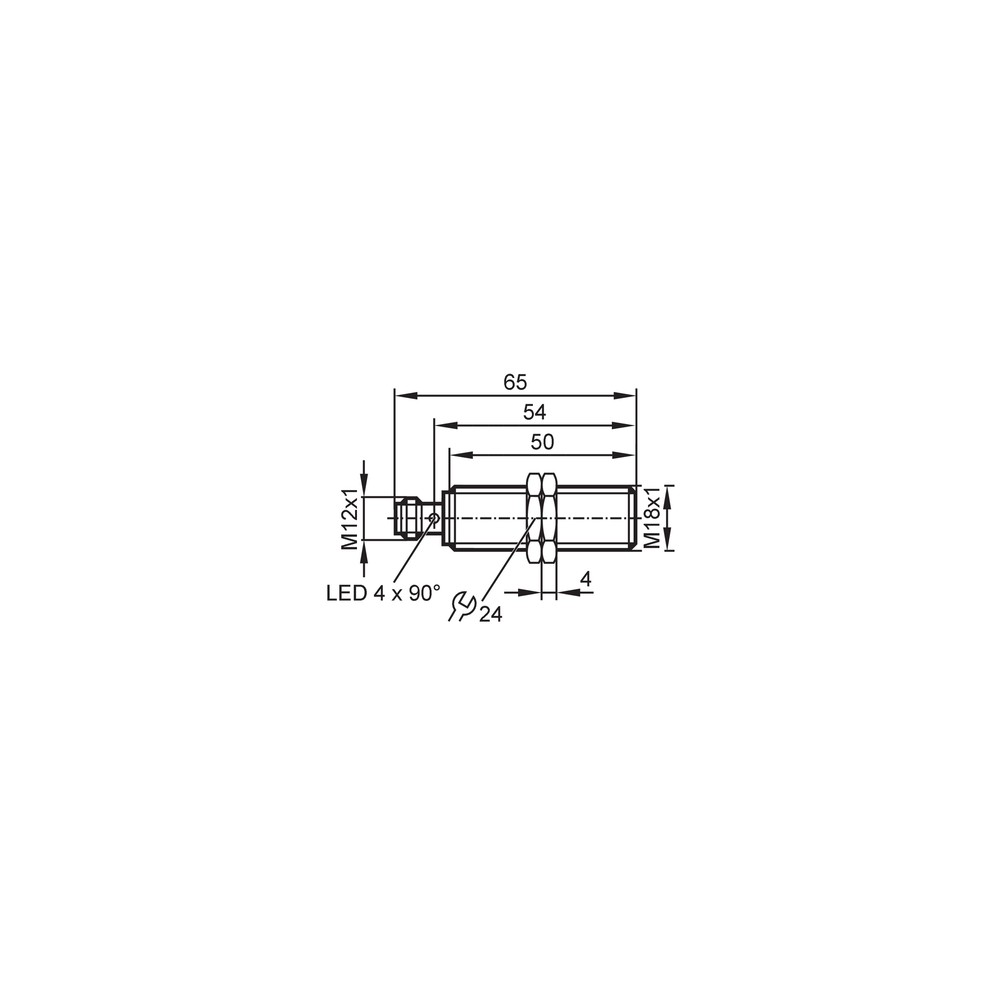

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta ou detecta incorretamente o objeto.	Face ativa suja com respingos de solda.	Limpe a face ativa e verifique se há danos no revestimento anti-adesivo.
Falhas de comutação ou falta de sinal.	Distância de montagem fora da especificação.	Verifique a folga entre o sensor e o objeto (0 a 4,05 mm).
Sensor inoperante ou LED apagado.	Falha na conexão elétrica (conector M12).	Verifique se o conector está firme e se há continuidade nos cabos.
Sensor não comuta ou apresenta erro.	Tensão fora da faixa (abaixo de 10V ou acima de 30V).	Meça a tensão de alimentação nos terminais de conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos IGW200 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor IGW200?

Este é um sensor indutivo M18, projetado especificamente para detecção de posição em ambientes com presença de soldagem.

O que vem na embalagem do sensor?

O sensor acompanha duas porcas de fixação para montagem em painéis ou suportes roscados.

Posso usar este sensor para detectar peças plásticas ou madeira?

Este modelo não é indicado para detecção de objetos não metálicos, pois sua tecnologia baseia-se na variação do campo eletromagnético.

Posso substituir este sensor de soldagem por um modelo indutivo comum?

Não, este sensor é otimizado para a área de soldagem com imunidade a campos magnéticos, não devendo ser substituído por sensores indutivos padrão em ambientes com alta interferência magnética.

O sensor não está detectando o objeto, o que pode ser?

Verifique se o LED amarelo de status de chaveamento está aceso e se a distância entre o objeto e a face ativa está dentro dos 5 mm nominais.

Como diagnosticar falhas de leitura intermitentes?

A causa provável é a contaminação da face ativa com respingos de solda ou desvio excessivo da distância de detecção, verifique a limpeza da face e o alinhamento mecânico.

Este item é vendido em kit ou peça única?

O IGW200 é uma peça avulsa. Kits de montagem ou acessórios de suporte devem ser adquiridos conforme a necessidade da infraestrutura da sua máquina.

Este sensor detecta todos os metais da mesma forma?

Sim, ele possui fator de correção 1, o que garante a mesma distância de detecção para diversos metais, como aço, aço inox, latão, alumínio e cobre.

Como instalar o sensor corretamente?

Para a instalação, utilize as porcas fornecidas e certifique-se de que a conexão M12 esteja firmemente rosqueada para garantir o grau de proteção IP 67.

Qual a garantia de procedência deste produto?

A IFM garante a procedência do item. O faturamento é realizado diretamente pela IFM Electronic LTDA., assegurando a originalidade e o suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

Fator de Correção = 1

Característica técnica que permite ao sensor detectar diferentes materiais metálicos (ferrosos e não ferrosos) com a mesma distância nominal de 5 mm.

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado ao material circundante sem afetar a distância de detecção.

PNP

Configuração de saída do sensor que fornece tensão positiva (comutação positiva) no condutor de carga quando o objeto é detectado.

Grau de proteção IP 67

Padrão que assegura estanqueidade contra poeira e proteção contra imersão temporária em água (Ref.: IEC 60529).

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, evitando falhas de comutação próximas ao limite de distância (Ref.: 3...15 % de Sr).
