Sensor Indutivo IGT261 IFM - Totalmente Metálico

Pré-visualizar: IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA

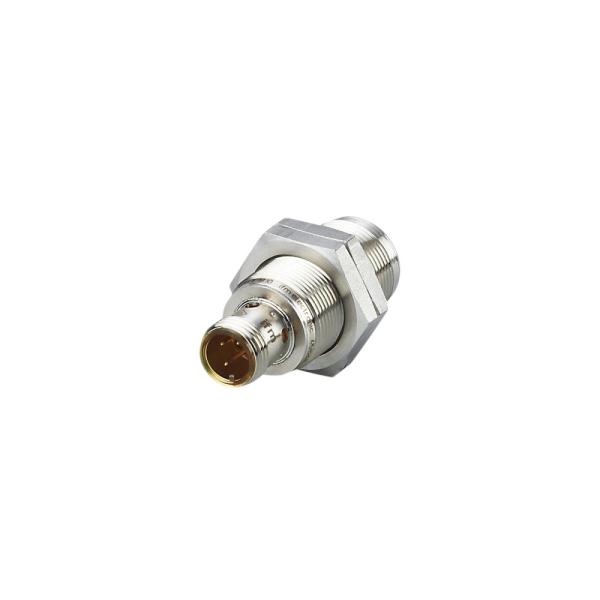

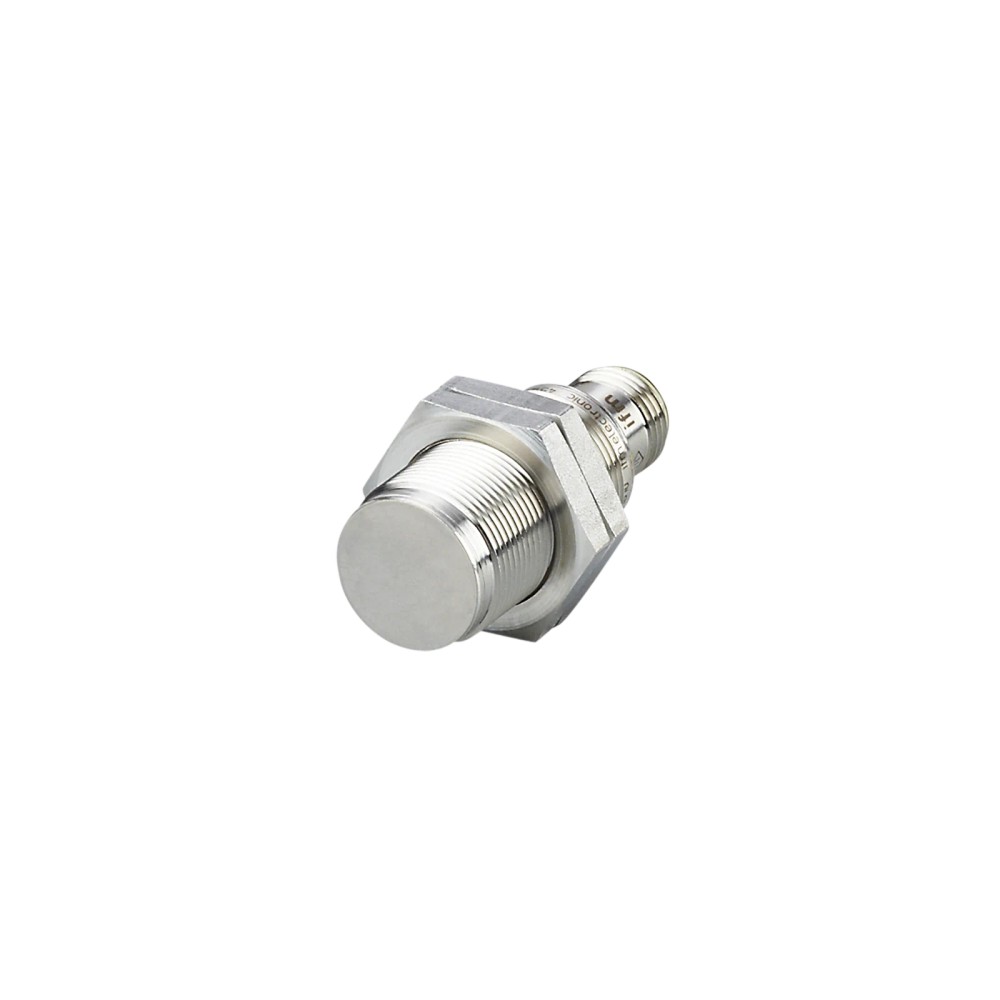

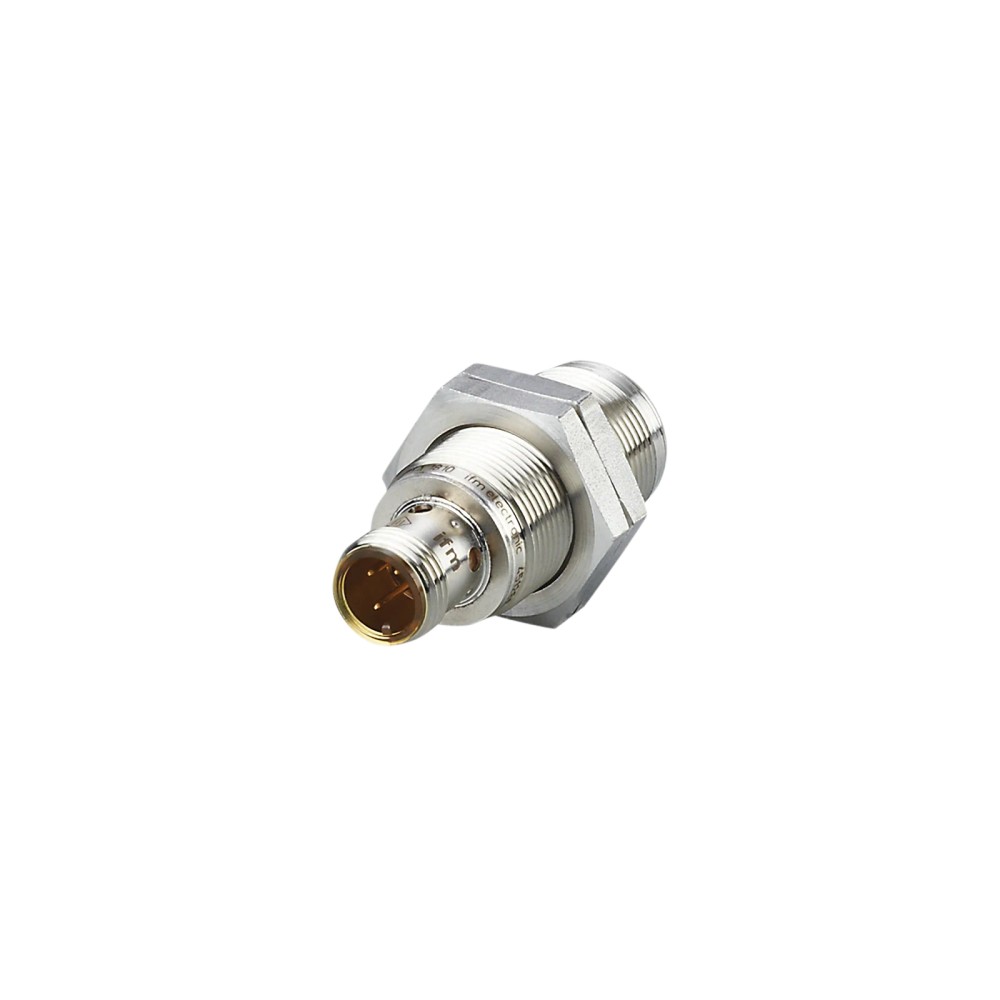

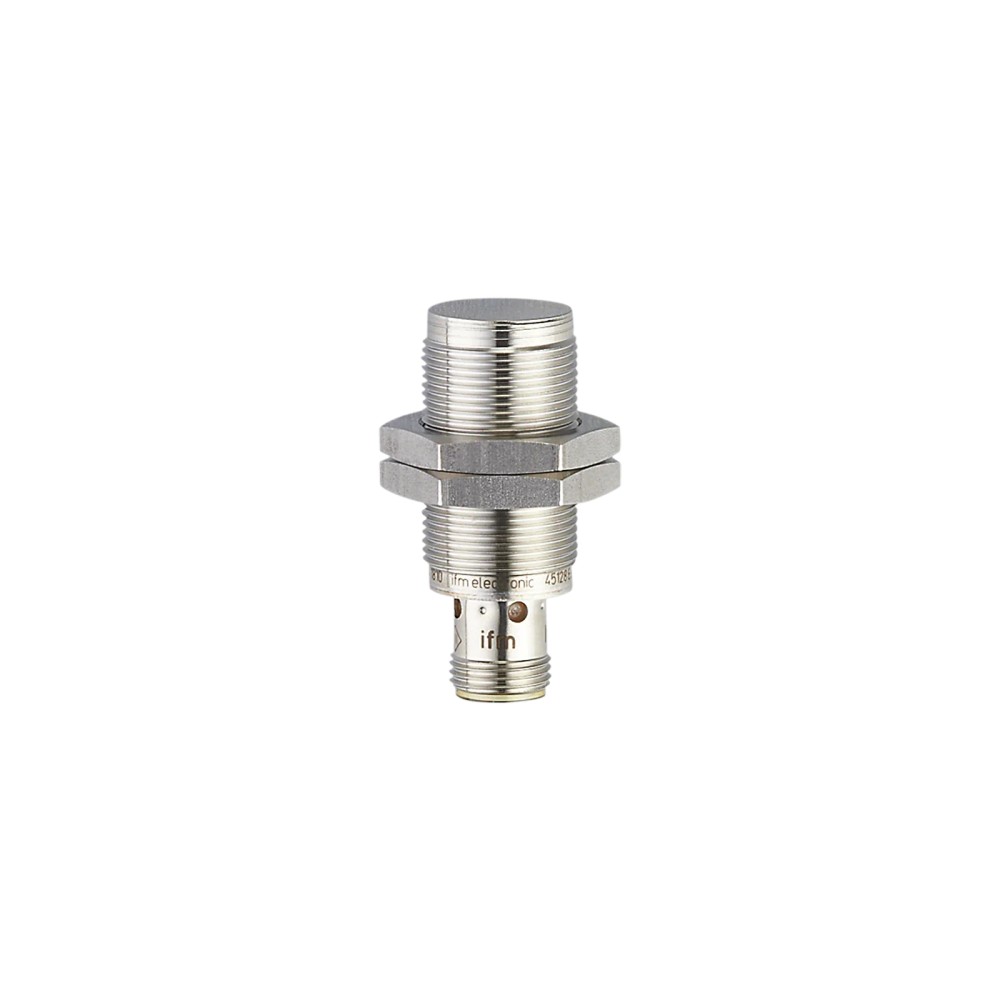

IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA

Imagem meramente ilustrativa

R$ 917,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT261
EAN: 4021179317047
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

10 mm

Saída

PNP, NA

Material

Aço Inoxidável 316L

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA

O IGT261 é um sensor indutivo de alto desempenho construído em aço inoxidável 316L, projetado para ambientes higiênicos com lavagem rigorosa. Oferece detecção confiável com alcance de 10 mm e saída PNP NA, garantindo robustez mecânica e proteção IP69K. É a solução ideal para automação em processos que exigem máxima resistência contra corrosão e umidade.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código (SKU)	IGT261
Rosca	M18 x 1
Alcance	10 mm
Saída	PNP, NA
Material	Inox 316L
Proteção	IP69K
Temp. Operação	0...100 °C
Pressão	100 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (processamento e envase)
Linhas de produção com ciclos frequentes de limpeza química (CIP/SIP)
Ambientes com alta pressão de água (lavagem)
Aplicações industriais exigindo invólucro de aço inoxidável 316L

⚠ Considere outro se precisa de:

Áreas classificadas com risco de explosão (sem certificação Ex)
Aplicações com temperaturas superiores a 100 °C
Detecção de alvos não metálicos
Ambientes com vibração mecânica contínua superior aos limites da norma EN 60068-2-6

APLICAÇÕES E USO

Indústria alimentícia: Sensores em esteiras de envase com limpeza diária.
Processamento de carnes e laticínios: Aplicações onde o sensor entra em contato com produtos de limpeza cáusticos.
Equipamentos de automação de embalagem: Ambientes onde a integridade do invólucro do sensor é crítica contra choques mecânicos.

COMO ESCOLHER

Antes de comprar o IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA, verifique estes pontos:

Quando escolher o IGT261

Utilize este sensor quando o ambiente exigir proteção IP69K (lavagem agressiva), alta resistência a corrosão (aço 316L) e montagem no padrão M18. Ideal para substituição de sensores plásticos que falham prematuramente em áreas de lavagem.

Quando buscar outra opção

Se a aplicação exigir um alcance superior a 10 mm ou protocolos de comunicação avançados (como IO-Link), considere outros modelos da linha ifm. Se a aplicação não exigir resistência química extrema, sensores de carcaça plástica podem ser suficientes.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da carcaça	Aço inoxidável 316L	Material resistente à corrosão para áreas higiênicas
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Resistência total a líquidos e lavagem sob pressão
Dimensões	M18 x 1 / L = 45 mm	Padrão de rosca e comprimento do corpo

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Função de saída	PNP, Normalmente Aberto	Comportamento lógico de chaveamento
Frequência de comutação	200 Hz	Velocidade máxima de operação do sensor

Faixa de Detecção
Alcance de detecção	10 mm	Distância nominal de atuação
Tipo de montagem	Quase-nivelado	Restrição de instalação para o campo

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

• Compatível com entradas de CLP padrão 24V DC

Conexões

Elétrica Conector M12, codificação A, 3 pinos banhados a ouro

Processo M18 x 1 (Rosca padrão industrial)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linhas de envase com lavagem CIP	✓	Invólucro em aço inox 316L e classificação IP69K garantem resistência química.
Ambientes industriais de baixa umidade	✓	Funciona plenamente, embora a característica 'higiênica' seja subutilizada.
Detectar alvos de latão ou cobre	✓	Compatível, embora o alcance de 10mm seja nominal para aço; fatores de correção se aplicam.

INSTALAÇÃO

Como instalar o IGT261 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18 10mm PNP NA

Desligue a alimentação elétrica do sistema antes de iniciar.
Limpe a rosca do suporte de montagem e o local de instalação.
Insira o sensor IGT261 no suporte M18.
Rosqueie as duas porcas fornecidas manualmente.
Utilize uma chave de boca para o ajuste final, respeitando o limite máximo de torque de 50 Nm.
Conecte o cabo M12, garantindo que o O-ring de vedação esteja posicionado corretamente.

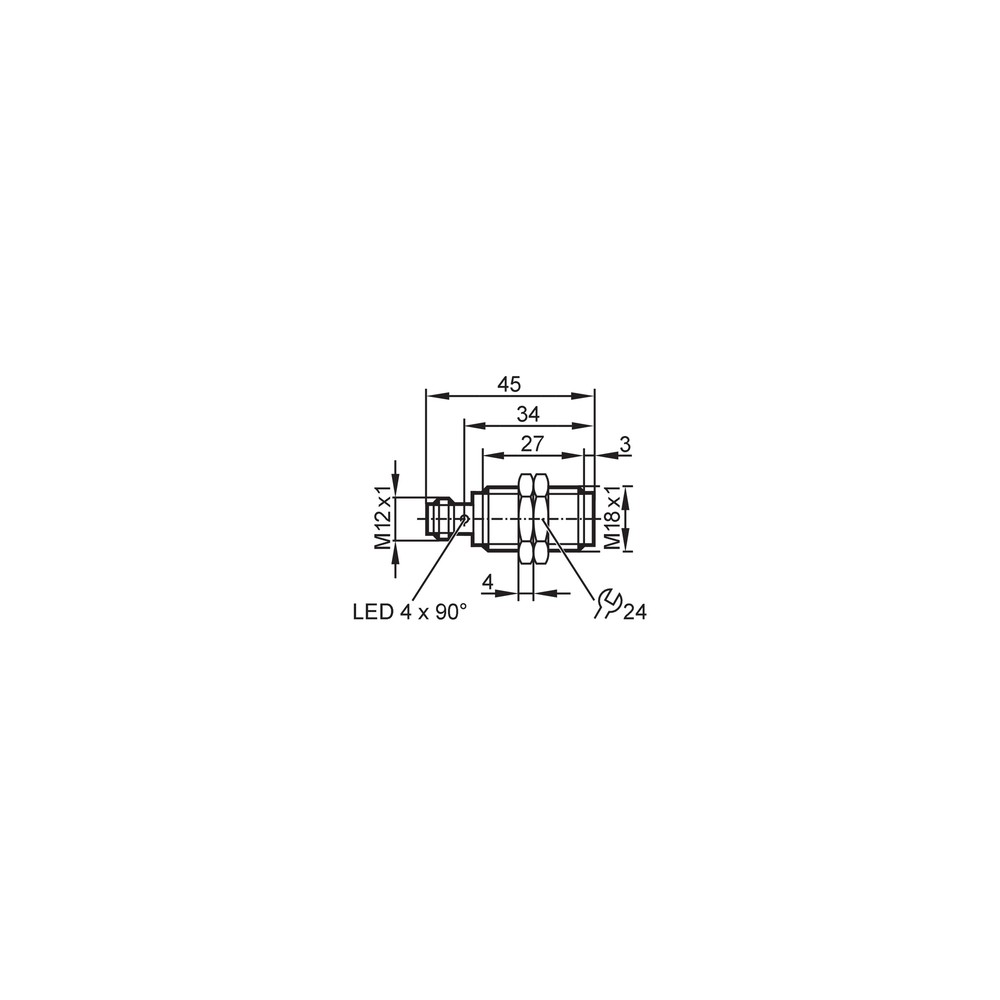

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Tensão de alimentação fora da faixa de 10-30V DC ou polaridade invertida.	Meça a tensão nos terminais do conector M12 e confirme a pinagem.
Saída não ativa ou comportamento intermitente.	Corrente de carga superior a 100 mA, causando atuação da proteção de curto-circuito.	Verifique a carga do circuito no datasheet da entrada do CLP e meça a corrente consumida.
Sensor permanece em estado 'ativo' mesmo sem a peça presente.	Acúmulo de detritos metálicos na face ativa do sensor.	Inspecione visualmente a face ativa e remova resíduos metálicos.
Dano na rosca ou carcaça deformada.	Torque de instalação excedendo 50 Nm.	Verifique o estado da rosca M18 contra a especificação de 50 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGT261 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGT261 e para que ele serve?

O IGT261 é um sensor indutivo de proximidade totalmente metálico, projetado especificamente para detectar objetos ferrosos em ambientes higiênicos, como plantas alimentícias, onde a lavagem sob alta pressão é constante.

O que acompanha o sensor IGT261 na embalagem?

O produto acompanha duas porcas de fixação para instalação mecânica em furos passantes ou suportes M18.

Este sensor pode ser utilizado em atmosferas explosivas?

Não, este sensor não possui classificação de segurança contra explosões (Ex/ATEX) e não deve ser utilizado em áreas classificadas ou atmosferas explosivas.

Posso usar este sensor para detectar objetos plásticos?

Não, o IGT261 foi projetado para detecção de metais. Ele não detecta objetos plásticos, madeira, papel ou outros materiais não condutores.

O que devo verificar se o sensor não está emitindo sinal?

O sintoma comum é o LED de status não acender ou a saída não mudar de estado, o que frequentemente é causado por falha na alimentação elétrica.

O que causa a falha de comutação do sensor em operação?

Verifique se a carga conectada à saída PNP não excede 100mA e se não há curto-circuito no cabo; o superaquecimento pode levar à desativação da saída.

Por que substituir uma chave fim de curso mecânica por este sensor indutivo?

O IGT261 é uma unidade de detecção robusta com proteção IP69K, ideal para ambientes úmidos, enquanto chaves fim de curso mecânicas sofrem desgaste físico e infiltração de umidade nessas condições.

Devo optar pelo IGT261 ou por uma versão econômica de plástico?

Este modelo é ideal para ambientes onde a higiene e a resistência a produtos químicos de limpeza são exigidas; para aplicações simples de ambiente seco, modelos de plástico (PBT) costumam ser mais econômicos.

Quais cuidados tomar na instalação?

Certifique-se de não exceder o torque de aperto de 50 Nm ao instalar as porcas de fixação e utilize um conector M12 devidamente vedado para manter a integridade IP69K.

Qual a procedência deste sensor?

O sensor é fabricado pela ifm electronic e conta com a robustez típica de equipamentos industriais da marca, seguindo rigorosos controles de qualidade para a série de sensores totalmente metálicos.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de água em alta pressão e alta temperatura. (Ref.: IP 65; IP 66; IP 67; IP 68; IP 69K)

PNP

Configuração de saída onde o sensor comuta o sinal positivo (24V) para a carga. (Ref.: Saída PNP)

Quase-nivelado

Tipo de montagem onde o sensor pode ser embutido em metal, com uma pequena área exposta na face ativa para permitir o campo eletromagnético. (Ref.: Alcance de detecção 10 mm quase-nivelado)

Aço Inoxidável 316L

Material de alta resistência à corrosão, frequentemente utilizado em ambientes higiênicos. (Ref.: Materiais 1.4404)

Histerese

Diferença entre o ponto de comutação de ligar e desligar do sensor, evitando sinais oscilantes. (Ref.: Histerese 3...15 % de Sr)
