Sensor Indutivo IFM IGT260 - Totalmente Metálico

Pré-visualizar: IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link

IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link

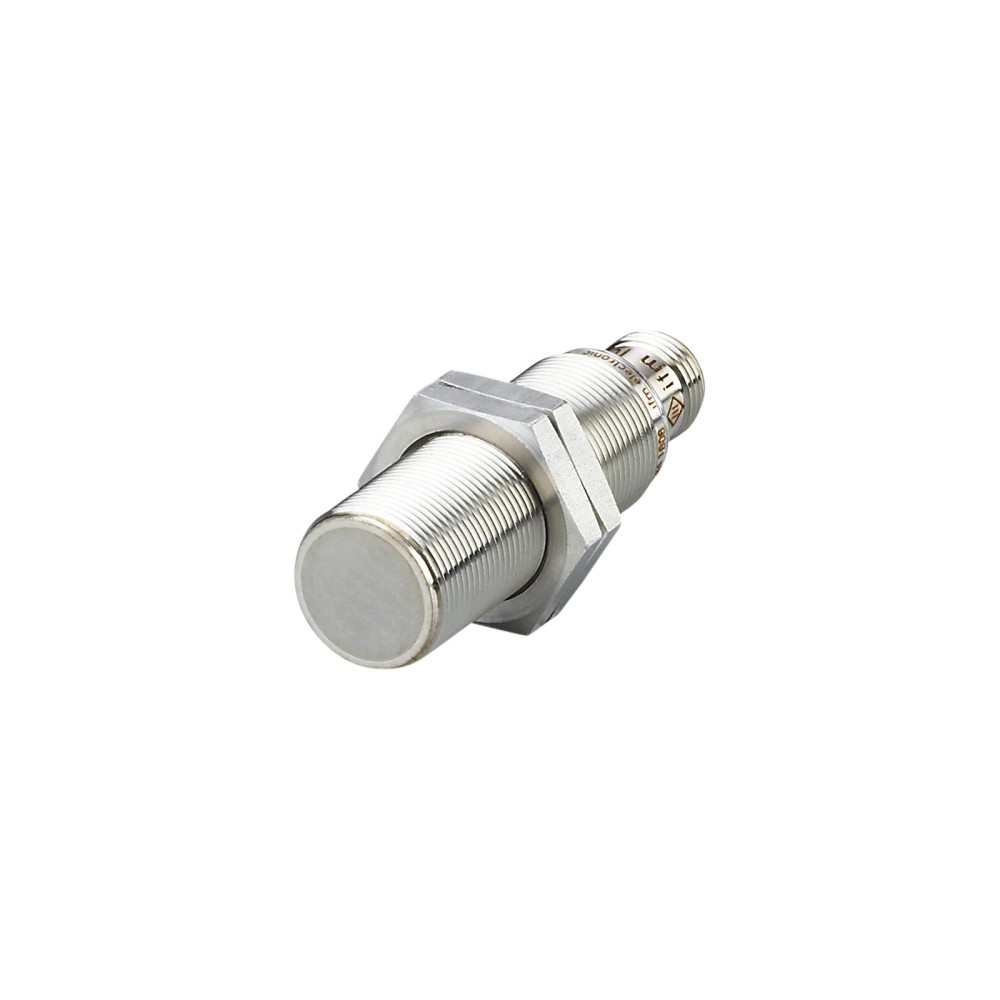

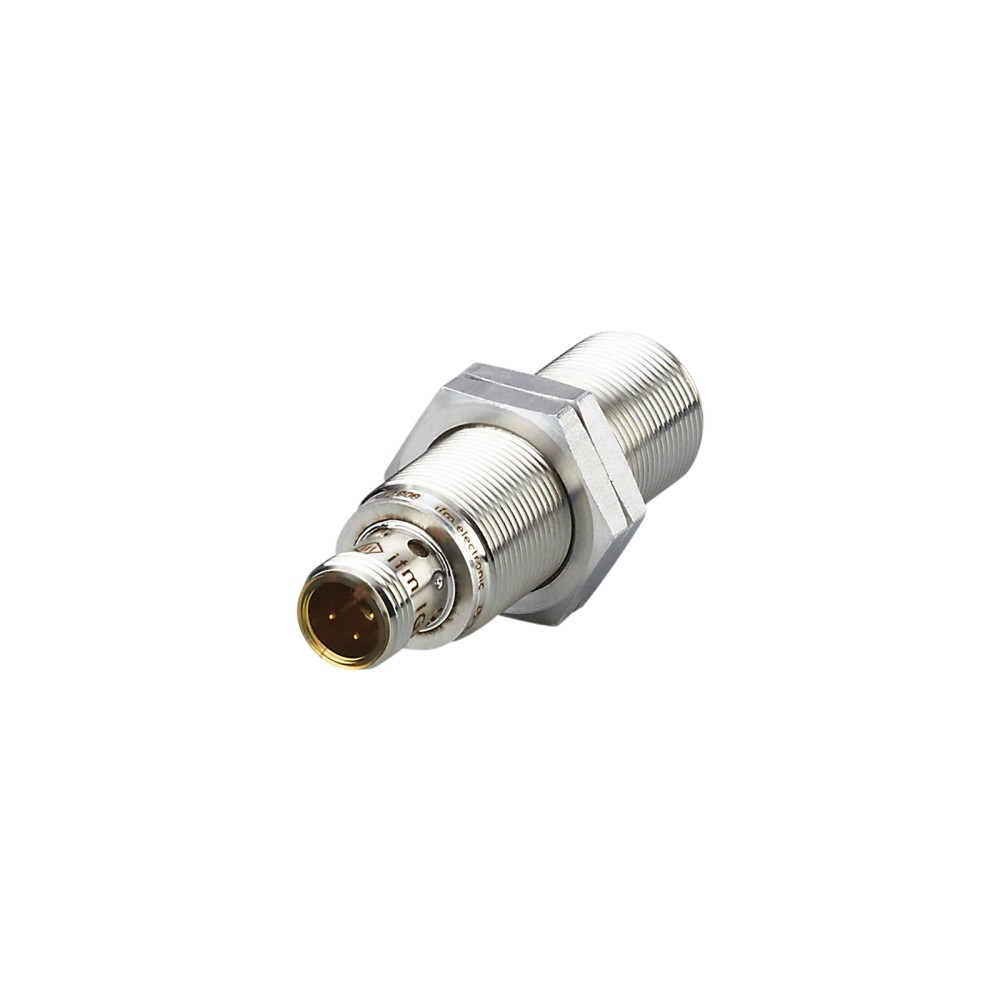

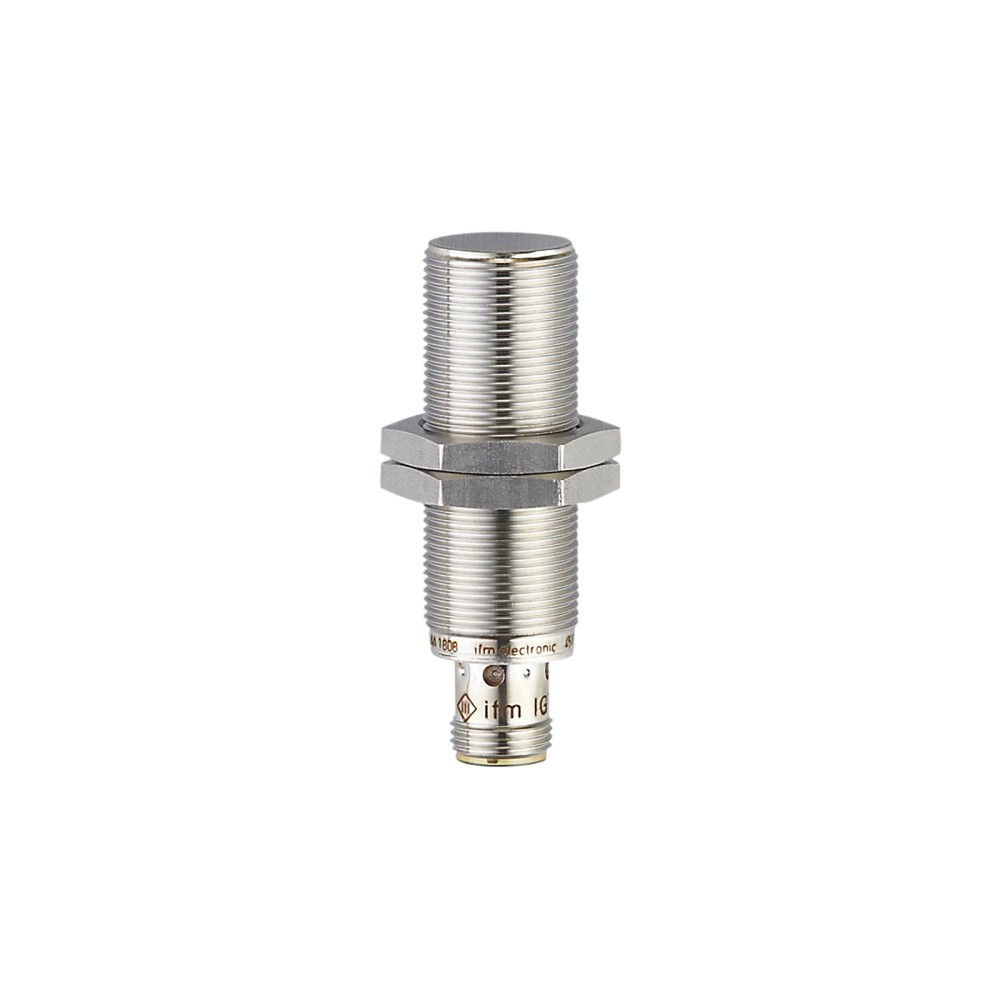

Imagem meramente ilustrativa

R$ 866,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT260
EAN: 4021179316361
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link"

Destaques do Produto

Rosca

M18 x 1

Saída

PNP/NPN parametrizável

Comunicação

IO-Link 1.1 ou modo SIO

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

0...100 °C; proteção até IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link

O IGT260 é um sensor indutivo totalmente metálico para detecção em áreas higiênicas e processos com limpeza periódica. Possui saída PNP/NPN parametrizável, interface IO-Link e conexão elétrica M12 de 3 contatos. Seu invólucro e face ativa são de aço inoxidável 316L, com grau de proteção até IP69K e temperatura ambiente de 0 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Rosca e comprimento	M18 x 1; comprimento de 60 mm
Saída de comutação	PNP/NPN parametrizável; abertura/fechamento parametrizável
Interface	IO-Link 1.1; modo SIO disponível
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Temperatura ambiente	0...100 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Frequência de comutação	100 Hz
Montagem e faixa IO-Link	Embutido; faixa de medição IO-Link de 0,75...7,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em áreas higiênicas e processos com limpeza periódica, conforme aplicação indicada na ficha.
Instalações que atendam à rosca M18 x 1, montagem embutida, alimentação de 10...30 V DC e conexão M12 de 3 contatos.
Sistemas que aceitem saída PNP ou NPN parametrizável, ou comunicação IO-Link com porta master classe A e ciclo mínimo de processo de 3,2 ms.

⚠ Considere outro se precisa de:

Não selecionar se a alimentação disponível estiver fora da faixa especificada de 10...30 V DC.
Não selecionar quando o equipamento de controle exigir conexão elétrica diferente de M12 codificação A com 3 contatos, sem validar previamente cabos e interface.
Não tratar a saída de comutação como uma saída analógica: a ficha especifica saída PNP/NPN e faixa/ponto de comutação IO-Link parametrizáveis.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em áreas higiênicas e em processos de limpeza periódicos. A ficha especifica temperatura ambiente de 0...100 °C e graus de proteção IP65, IP66, IP67, IP68 e IP69K; a adequação deve considerar o método de limpeza e as condições reais de instalação.
Possibilidade inferida: detecção de objetos metálicos em equipamentos de processamento ou máquinas expostas a limpeza periódica, desde que a montagem M18 x 1 embutida, o alcance de detecção requerido e a interface elétrica sejam validados no datasheet.
A ficha informa resistência à pressão de 100 bar na face ativa; essa informação não estabelece, por si só, compatibilidade com qualquer fluido, conexão sanitária ou condição de processo.

COMO ESCOLHER

Antes de comprar o IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link, verifique estes pontos:

Escolha o IGT260 quando

A aplicação exigir sensor indutivo M18 x 1 para áreas higiênicas ou limpeza periódica, com instalação embutida, alimentação DC de 10...30 V e possibilidade de usar PNP/NPN ou IO-Link.

Avalie outra configuração quando

O espaço de montagem, a rosca, a conexão elétrica, a tensão disponível ou os requisitos de interface do sistema não coincidirem com os dados deste modelo. Compare esses requisitos com a ficha técnica do sensor alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo totalmente metálico	Identificação do dispositivo.
Aplicação	Áreas higiênicas e processos de limpeza periódicos	Aplicação declarada na ficha do produto.
Característica especial	Invólucro todo em metal	Construção indicada pelo fabricante.
Marca e modelo	IFM IGT260	Identificação do SKU.
GTIN	4021179316361	Identificador comercial informado na ficha.
NCM	8536.50.90	Classificação informada nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 15 mA	Limite indicado na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra curto-circuitos	Sim	Proteção declarada para as saídas.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética informados na ficha.
Certificado UL	Ta -25...70 °C; enclosure type Type 1; fontes Limited Voltage/Current; aprovação UL A008; arquivo UL E174191	Dados do certificado UL; a faixa Ta indicada refere-se à certificação, não substitui a temperatura ambiente especificada para operação.

Saídas e entradas/saídas
Função elétrica	PNP/NPN, parametrizável	Tipo de saída selecionável conforme configuração.
Função de saída	Abertura/fechamento, parametrizável	Lógica de comutação configurável.
Corrente constante máxima da saída DC	100 mA	Limite de corrente da saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	100 Hz	Frequência máxima indicada para comutação DC.

Faixa de medição e ponto de comutação
Faixa de medição IO-Link	0,75...7,5 mm	Faixa de medição comunicada via IO-Link.
Ponto de comutação IO-Link	1,41...7,01 mm, parametrizável	Faixa de ajuste informada para o ponto de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,8; latão: 0,5; alumínio: 0,4; cobre: 0,2	Fatores relativos ao material do alvo, conforme dados do fabricante.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa percentual indicada em relação a Sr.
Repetibilidade IO-Link	± 1 % do valor da faixa de medição final	Desvio de repetibilidade informado para IO-Link.
Erro de linearidade IO-Link	± 2 % do valor da faixa de medição final	Erro especificado para a medição via IO-Link.
Coeficiente de temperatura	± 0,2 %/K do valor da faixa de medição final	Variação indicada por kelvin em relação à faixa de medição final.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Versão da interface.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo indicado.
Padrão SDCI	IEC 61131-9	Norma de comunicação informada.
Modo SIO	Sim	Permite operação em modo de comutação, conforme ficha.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de comunicação informados.
Porta master exigida	Classe A	Requisito da porta para conexão IO-Link.
DeviceID suportado	Default 1090	Identificador indicado na ficha.
Tempo mínimo do ciclo do processo	3,2 ms	Ciclo mínimo especificado para o processo IO-Link.
Software embarcado	Incluído	Presença declarada na ficha.

Tempos de reação e comutação
Frequência de comutação	100 Hz	Valor especificado para operação DC.
Tempo mínimo do ciclo do processo	3,2 ms	Limite de ciclo informado para IO-Link.

Condições ambientais e robustez
Temperatura ambiente	0...100 °C	Faixa operacional ambiente indicada na ficha principal.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus declarados; adequação depende das condições de instalação e exposição.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite especificado para a face ativa.
Força de impacto	1 J	Valor indicado na ficha.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g, 10...3000 Hz; 50 ciclos, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.
Alteração rápida de temperatura	EN 60068-2-14 Nc; TA = 0 °C; TB = 100 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
MTTF	635 anos	Valor MTTF informado; não representa vida útil garantida.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão mecânica da rosca.
Comprimento	60 mm	Dimensão externa informada.
Tipo de montagem	Embutido	Configuração de montagem especificada.
Materiais do invólucro e face ativa	Aço inoxidável 1.4404 / 316L	Materiais indicados para o corpo e a face ativa.
Material da janela de LEDs	PEI	Material declarado para a janela.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material dos acessórios incluídos.
Torque máximo de aperto	50 Nm	Limite de aperto especificado.
Peso	51,1 g	Massa informada nos dados do produto.

Conexão elétrica
Conexão	1 x M12, codificação A, 3 contatos	Interface física elétrica especificada.
Número de fios	3 fios	Número indicado nos dados básicos do anúncio; confirmar pinagem no datasheet.

Displays e elementos de operação
Indicadores	4 LEDs amarelos de status de chaveamento	Indicação visual declarada para o estado de comutação.

Acessórios e embalagem
Acessórios incluídos	2 porcas de fixação	Conteúdo indicado na ficha.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, perfil Smart Sensor - SSP 0 Generic Profiled Sensor, transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação de comutação.

• Para IO-Link, a ficha especifica porta master classe A e DeviceID suportado default 1090.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos. Alimentação de 10...30 V DC; saída PNP/NPN parametrizável. Verificar a atribuição dos contatos no datasheet antes da ligação.

Processo Conexão mecânica roscada M18 x 1, comprimento 60 mm; montagem embutida. A ficha não especifica uma conexão de processo sanitária dedicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema DC dentro da faixa de 10...30 V, com entrada compatível com saída PNP ou NPN e conexão M12 adequada	✓	A tensão e os tipos de saída são especificados para o IGT260; confirme o esquema de pinos e a configuração da saída.
Rede IO-Link com master classe A, suporte ao perfil indicado e ciclo de processo igual ou superior a 3,2 ms	✓	A ficha especifica IO-Link 1.1, perfil SSP 0, porta classe A e tempo mínimo de ciclo de 3,2 ms.
Montagem em alojamento roscado M18 x 1 com instalação embutida	✓	A rosca e o tipo de montagem são especificados como M18 x 1 e embutido.
Alimentação fora de 10...30 V DC	✗	A condição elétrica fica fora da faixa de operação indicada.
Sistema que requer conexão elétrica com número de contatos ou codificação diferente, sem adaptador ou cabeamento validado	✗	O produto tem conexão M12 codificação A, 3 contatos; a compatibilidade de outra interface não é estabelecida pela ficha.

INSTALAÇÃO

Como instalar o IGT260 IFM - Sensor Indutivo Totalmente Metálico Áreas Higiênicas M18x1 PNP/NPN IO-Link

Confirme que o alojamento aceita rosca M18 x 1 e montagem embutida, considerando o desenho dimensional do fabricante.
Instale o sensor sem exceder o torque máximo especificado de 50 Nm.
Verifique que a alimentação disponível esteja entre 10 e 30 V DC e desligue o circuito antes da conexão.
Conecte o cabo ou conector M12 codificação A de 3 contatos conforme a pinagem do datasheet; não deduza a pinagem apenas pelo número de fios.
Configure a saída PNP/NPN e a função abertura/fechamento conforme a entrada do controlador, ou conecte a uma porta IO-Link classe A compatível.
Após energizar, confira os LEDs de status e valide a comutação ou a comunicação IO-Link no sistema.

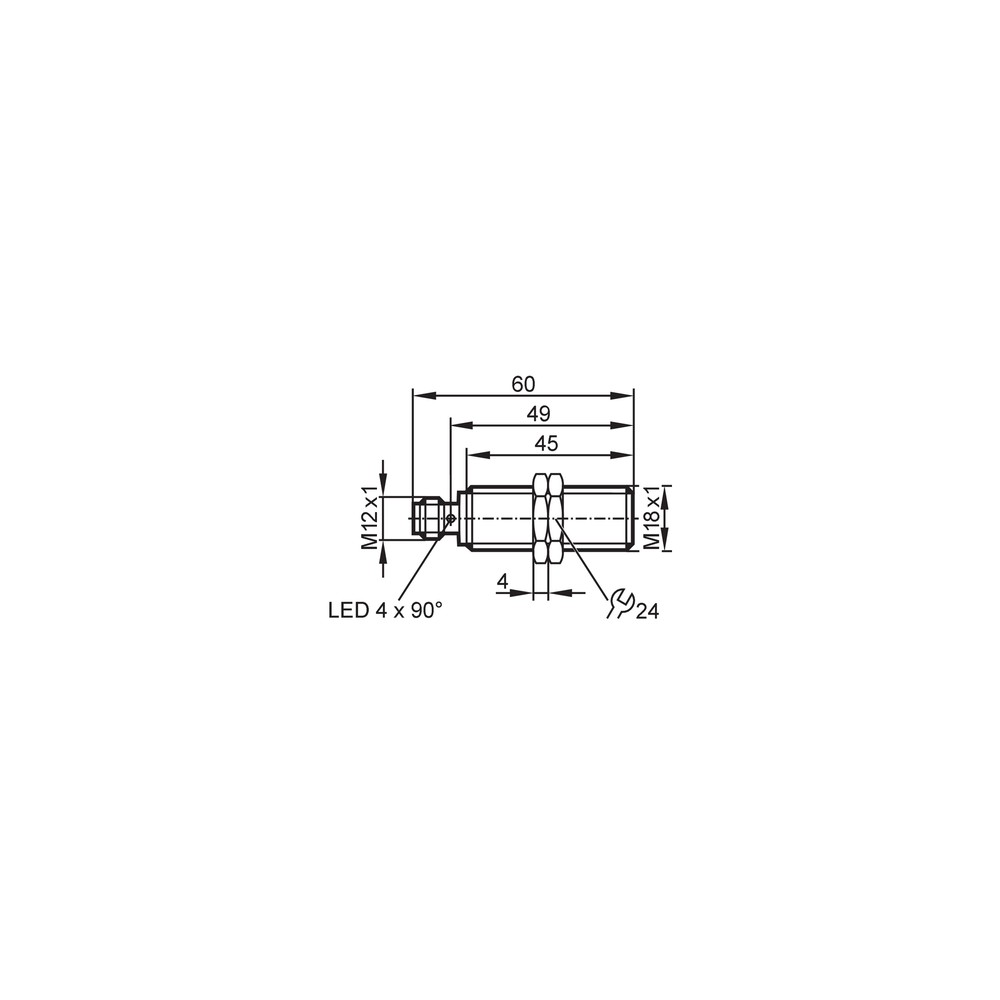

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação em aço inoxidável 1.4404 / 316L

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Alimentação ausente ou fora da faixa, conexão M12 incorreta ou incompatibilidade entre a saída configurada PNP/NPN e a entrada do controlador.	Meça a alimentação nos contatos conforme o esquema oficial e confirme a configuração da saída e a compatibilidade da entrada.
A comunicação IO-Link não é estabelecida.	Porta master incompatível, configuração de porta incorreta, cabeamento/pinagem inadequados ou parâmetros de comunicação divergentes.	Confirme porta master classe A, IO-Link 1.1, COM2 a 38,4 kBaud e a pinagem indicada no datasheet; verifique também o DeviceID default 1090.
O ponto de comutação não corresponde ao ajuste esperado via IO-Link.	Ponto configurado fora da faixa especificada ou condição de alvo/material diferente da usada na configuração.	Leia o parâmetro no master e confirme que o ajuste está entre 1,41 e 7,01 mm; considere os fatores de correção de material listados na ficha.
O sensor apresenta comportamento intermitente após a montagem.	Aperto acima do limite, montagem diferente da condição embutida especificada ou conexão elétrica instável.	Confira a instalação e o torque aplicado, limitado a 50 Nm, e inspecione a conexão M12 e a alimentação durante a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGT260 PT-BR (Datasheet) Desenho em escala do IGT260 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT260 e para que tipo de aplicação foi especificado?

É um sensor indutivo totalmente metálico destinado a áreas higiênicas e processos de limpeza periódicos. Oferece saída PNP/NPN parametrizável e comunicação IO-Link.

O sensor funciona com IO-Link e qual master devo usar?

Sim, o IGT260 possui IO-Link 1.1 e requer porta master classe A. A ficha indica COM2 a 38,4 kBaud e perfil SSP 0.

O que acompanha o IGT260?

A ficha informa duas porcas de fixação em aço inoxidável 1.4404 / 316L. A embalagem contém uma peça.

Posso usar este modelo com alimentação de 5 V DC ou 48 V DC?

Essas tensões estão fora da faixa especificada de 10...30 V DC. Use uma alimentação dentro da faixa indicada pelo fabricante.

Este sensor serve para uma instalação que exige conexão M12 com mais de 3 contatos?

A ficha especifica M12 codificação A com 3 contatos. Não considere uma conexão com mais contatos compatível sem validar o cabeamento e a interface no datasheet.

O sensor parou de chavear; o que verifico antes de substituí-lo?

Verifique primeiro a alimentação de 10...30 V DC, a conexão M12 e se a entrada do controlador corresponde à saída PNP ou NPN configurada. Confira também o estado indicado pelos LEDs.

O IO-Link não reconhece o sensor; qual pode ser a causa?

Verifique se a porta é classe A e se o master está configurado para IO-Link 1.1 e COM2 a 38,4 kBaud. Confirme a pinagem e o DeviceID default 1090.

Devo comprar um kit ou o sensor avulso?

A ficha lista o IGT260 como uma peça por embalagem e inclui duas porcas de fixação. Ela não informa um kit com cabos ou outros acessórios.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IGT260 se a aplicação requerer M18 x 1, montagem embutida, saída PNP/NPN ou IO-Link e os limites elétricos e ambientais da ficha. Para outro tipo de montagem, conexão ou faixa de alimentação, compare os dados do modelo alternativo.

Como devo apertar e conectar o sensor durante a instalação?

Respeite o limite de torque de 50 Nm e use a conexão M12 codificação A de 3 contatos conforme o esquema do datasheet. Desligue a alimentação antes de realizar a ligação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto para parametrização e troca de dados do sensor. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP/NPN

Tipos de saída de comutação eletrônica selecionáveis, que devem corresponder à entrada do controlador. (Ref.: saída PNP/NPN parametrizável)

Montagem embutida

Configuração de instalação especificada para a face sensora no alojamento. (Ref.: tipo de montagem embutido)

Símbolo usado na ficha como referência da histerese percentual do sensor. (Ref.: histerese de 3...15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro conforme os graus declarados pelo fabricante; não substitui a verificação das condições de uso. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
