Sensor Indutivo IFM IGT258 - Totalmente Metálico

Pré-visualizar: IGT258 IFM - Sensor Indutivo Metálico ifm Áreas Higiênicas M18 PNP 8mm

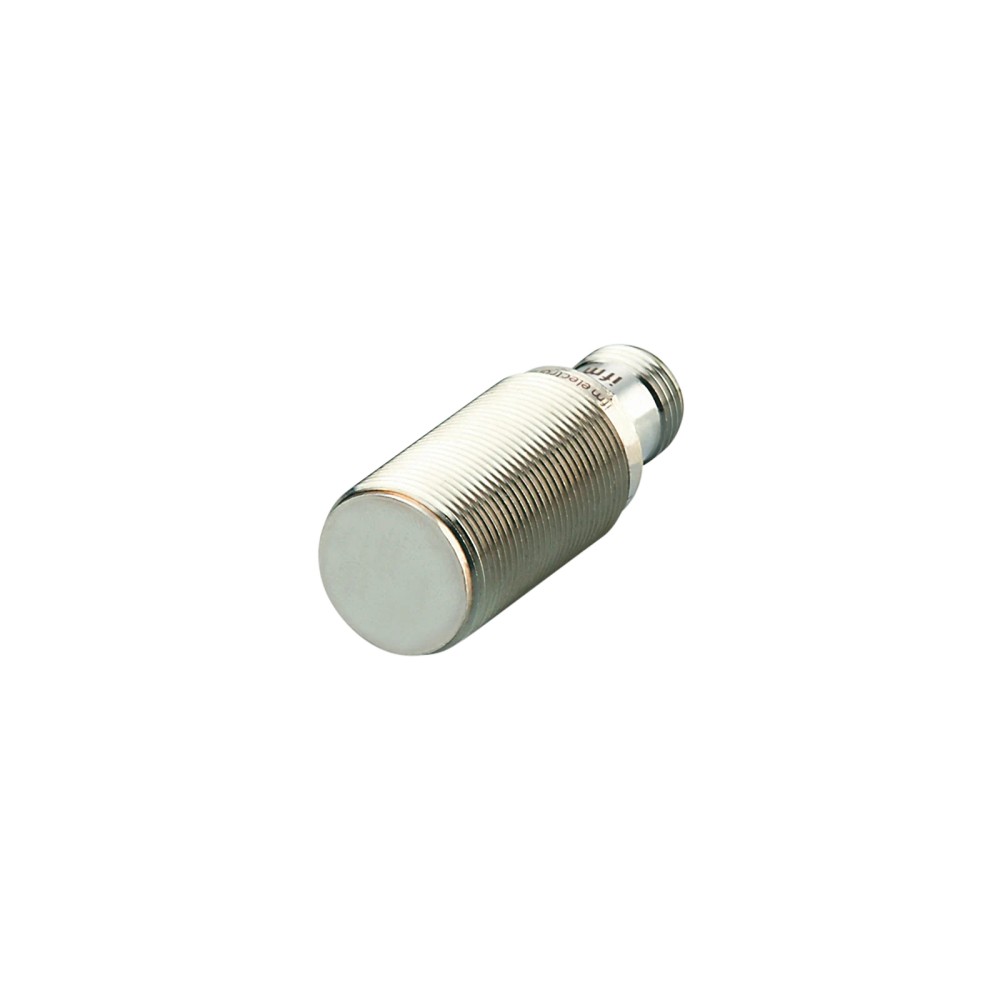

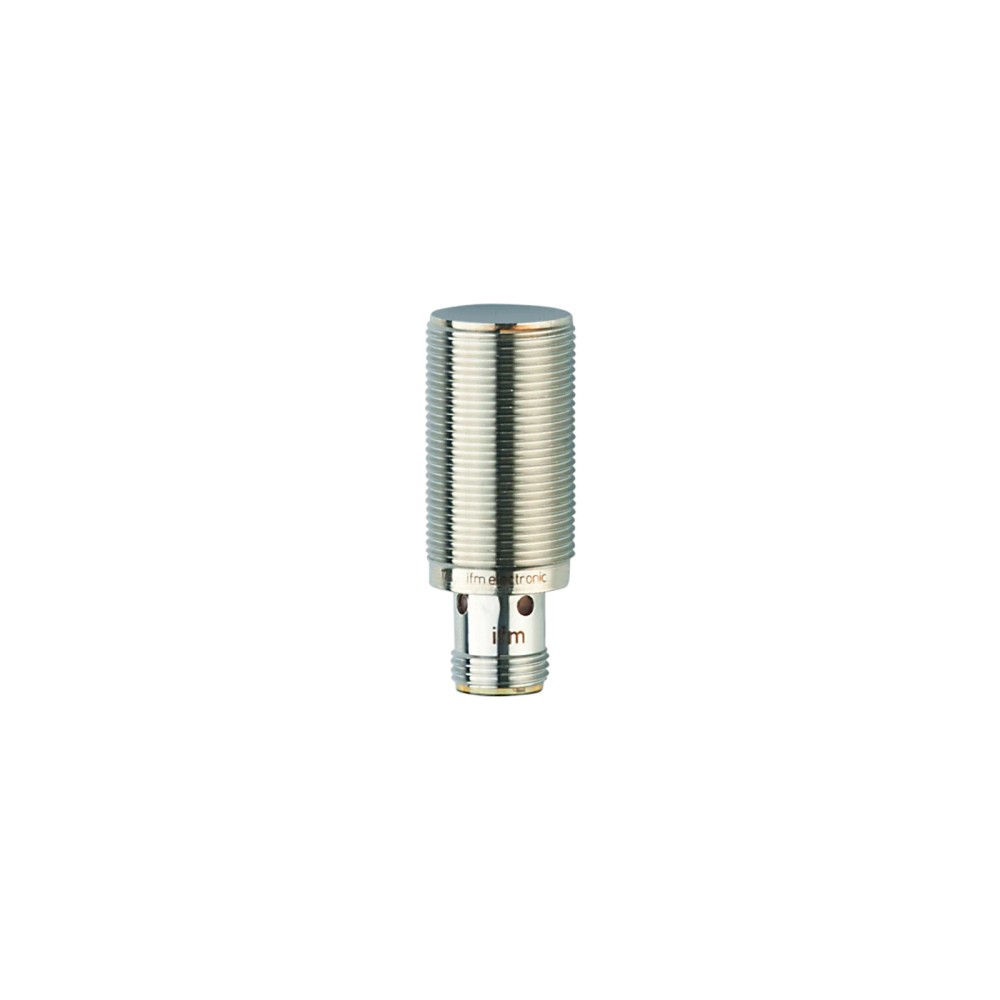

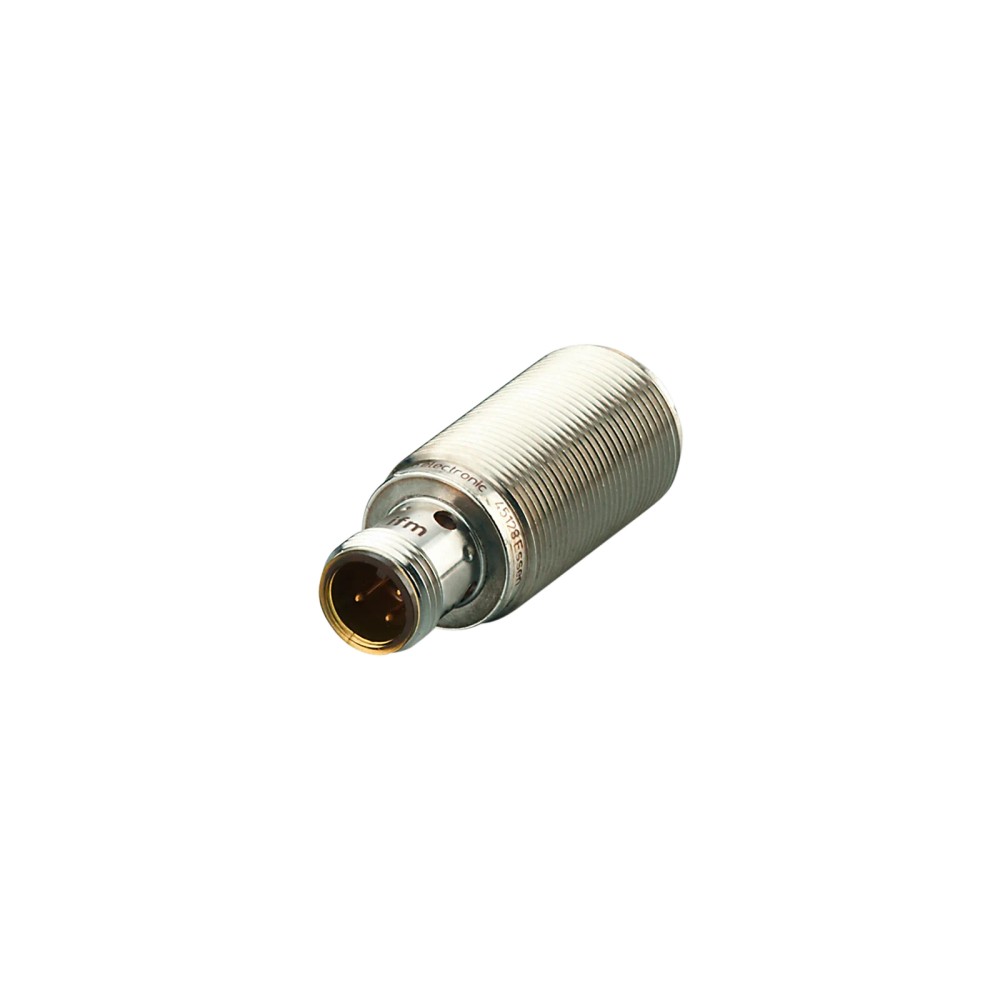

IGT258 IFM - Sensor Indutivo Metálico ifm Áreas Higiênicas M18 PNP 8mm

Imagem meramente ilustrativa

R$ 882,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT258
EAN: 4021179304948
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "IGT258 IFM - Sensor Indutivo Metálico ifm Áreas Higiênicas M18 PNP 8mm"

Destaques do Produto

Princípio de detecção

Indutivo

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Conexão

M12, codificação A

Montagem e rosca

Embutida; M18 x 1

Ambiente

0...100 °C; proteção IP65, IP66, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico ifm IGT258, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, montagem embutida

O ifm IGT258 é um sensor indutivo totalmente metálico para detectar objetos metálicos, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Tem saída PNP normalmente aberta, alcance de detecção de 8 mm e conexão elétrica M12. Opera com alimentação de 10 a 30 V DC e possui graus de proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, contatos dourados
Rosca e comprimento	M18 x 1; 45 mm
Grau de proteção	IP65, IP66, IP67, IP68, IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz
Resistência à pressão na face ativa	100 bar / 10 MPa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações compatíveis com alcance de 8 mm e montagem embutida.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme descrição do fabricante.
Instalações que requeiram saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão elétrica M12 compatível.
Aplicações cuja faixa de temperatura ambiente esteja entre 0 e 100 °C e cujas condições de instalação atendam aos graus de proteção declarados.

⚠ Considere outro se precisa de:

Não selecionar quando o controle exigir saída NPN ou normalmente fechada; a ficha especifica saída PNP normalmente aberta.
Não selecionar quando a distância de detecção requerida exceder 8 mm; esse é o alcance declarado.
Não selecionar para ligação direta a uma interface elétrica incompatível com a conexão M12, codificação A, ou com a alimentação de 10...30 V DC. Verifique também a pinagem no datasheet.
Não presumir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos; respeitar as condições de montagem, temperatura e proteção declaradas.
Possibilidade inferida: detecção de alvos metálicos em máquinas ou equipamentos industriais, desde que a distância, o material do alvo, a saída PNP e a instalação sejam compatíveis. Validar a distância efetiva considerando os fatores de correção por material.
Para ambientes entre 0 e 100 °C, a faixa de temperatura geral está dentro do valor declarado; a ficha UL separadamente informa Ta de 0...70 °C para os dados de certificação UL.
A resistência à pressão de 100 bar / 10 MPa é declarada para a face ativa, não para todo o invólucro ou a instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico ifm IGT258, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, montagem embutida, verifique estes pontos:

Escolha o IGT258

Quando a aplicação exigir sensor indutivo totalmente metálico, montagem embutida M18 x 1, alcance de 8 mm, saída PNP normalmente aberta e conexão M12. Confirme que a alimentação disponível é de 10...30 V DC.

Avalie outra configuração

Busque outra versão se a lógica de saída necessária for NPN ou normalmente fechada, se o alcance requerido for superior a 8 mm ou se a interface exigir conexão ou alimentação diferentes. A ficha fornecida não identifica modelos alternativos.

Valide o ambiente de instalação

Confira a faixa de temperatura ambiente, os graus de proteção requeridos e as condições reais de limpeza e pressão. A resistência declarada de 100 bar se refere à face ativa; não deve ser interpretada como pressão admissível para todo o conjunto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do anúncio e do catálogo.
Modelo e SKU	IGT258	Código de identificação do produto.
GTIN	4021179304948	Código global de identificação informado na ficha.
Tipo de produto	Sensor indutivo totalmente metálico	Princípio e construção declarados.
Aplicação indicada	Áreas higiênicas e processos de limpeza periódicos	Aplicações descritas pelo fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características listadas na ficha; não especifica comparação quantitativa para 'alcance aumentado'.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação declarado.
Tensão de operação	10...30 V DC	Faixa de operação declarada.
Consumo de corrente	< 10 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC informados na ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional da saída declarado.
Saída de comutação	PNP	Tipo de saída elétrica declarado.
Frequência de comutação DC	100 Hz	Frequência máxima declarada para comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado.
Indicação de estado	4 LEDs amarelos	Indicação visual de estado de chaveamento conforme ficha.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa declarada na ficha.
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,6; alumínio: 0,5; cobre: 0,2	Fatores de correção por material informados pelo fabricante; considerar ao avaliar a distância de detecção.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conexão declarado; confirmar a pinagem no datasheet.
Contatos	Dourados	Material dos contatos informado na ficha.
Número de fios	3 fios	Informação do anúncio; consultar diagrama do fabricante para identificar as ligações.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente declarada.
Graus de proteção	IP65, IP66, IP67, IP68, IP69K	Classificações de proteção informadas; a adequação depende das condições de instalação e dos requisitos de cada classificação.
Resistência à pressão	100 bar / 10 MPa, na face ativa	Limite declarado especificamente para a face ativa.
Certificação UL	Ta 0...70 °C; Enclosure Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A012; arquivo UL E174191	Dados UL fornecidos na ficha; Ta informado nesse campo é 0...70 °C e não substitui a faixa geral de temperatura ambiente declarada.

Dados mecânicos e materiais
Construção	Invólucro totalmente metálico; forma construtiva de roscas	Construção indicada na ficha.
Rosca e dimensões	M18 x 1; comprimento 45 mm	Dimensões do sensor conforme dados do anúncio.
Montagem	Embutida	Tipo de montagem declarado.
Materiais	Aço inoxidável 1.4404 / 316L; face ativa em 1.4404 / 316L; janela dos LEDs em PEI; porcas de fixação em 1.4404 / 316L	Materiais informados na ficha.
Torque máximo de aperto	50 Nm	Limite de aperto declarado.
Força de impacto	1 J	Valor informado na ficha.
Peso	44,2 g	Peso informado nos dados do catálogo.
Material incluído	2 porcas de fixação	Conteúdo indicado na ficha.

Resistência mecânica
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.

Confiabilidade e conteúdo
MTTF	1244 anos	Valor informado na ficha; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Software Embedded incluído	Não	Dado declarado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, contatos dourados; saída PNP normalmente aberta; alimentação de 10...30 V DC. Verificar pinagem e interface do controlador no datasheet antes da ligação.

Processo Não há conexão de processo declarada. A especificação mecânica disponível é rosca M18 x 1 para instalação do sensor; montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sinal PNP e alimentação de 10...30 V DC, com conexão M12 correspondente	✓	As características declaradas incluem saída PNP normalmente aberta, tensão de operação de 10...30 V DC e conexão 1 x M12, codificação A. Confirmar a pinagem da instalação no datasheet.
Entrada que exija sinal NPN ou contato normalmente fechado	✗	A saída declarada é PNP normalmente aberta; a ficha não especifica configuração NPN nem normalmente fechada.
Montagem em rosca M18 x 1, embutida, com espaço para corpo de 45 mm	✓	A ficha informa dimensões M18 x 1, comprimento de 45 mm e montagem embutida. Verificar o espaço e os requisitos mecânicos do conjunto.
Aplicação que demande alcance de detecção maior que 8 mm	✗	O alcance de detecção declarado é 8 mm; a ficha não sustenta operação acima desse valor.
Aplicação em área higiênica ou com processos periódicos de limpeza, dentro dos limites ambientais especificados	✓	Essa aplicação é indicada na descrição do fabricante. A ficha declara proteção IP65, IP66, IP67, IP68 e IP69K e temperatura ambiente de 0...100 °C; validar as condições específicas da instalação.
Pressão aplicada à face ativa de até 100 bar / 10 MPa	✓	A ficha declara resistência à pressão de 100 bar / 10 MPa para a face ativa; esse dado não deve ser generalizado para outras partes do sensor.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico ifm IGT258, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, montagem embutida

Confirme que a aplicação requer detecção indutiva, alcance de até 8 mm e saída PNP normalmente aberta.
Verifique a alimentação disponível: deve estar entre 10 e 30 V DC; confirme também a compatibilidade da entrada do controlador com sinal PNP.
Confira a rosca M18 x 1, o comprimento de 45 mm e a condição de montagem embutida no desenho dimensional.
Instale o sensor sem exceder o torque máximo declarado de 50 Nm; considere as exigências mecânicas do equipamento.
Conecte o conector M12, codificação A, seguindo a pinagem do datasheet; não deduza a pinagem apenas pelo número de fios.
Após a instalação, valide o chaveamento com o alvo real e confirme o estado pelos LEDs amarelos, respeitando distância, material e condições ambientais.

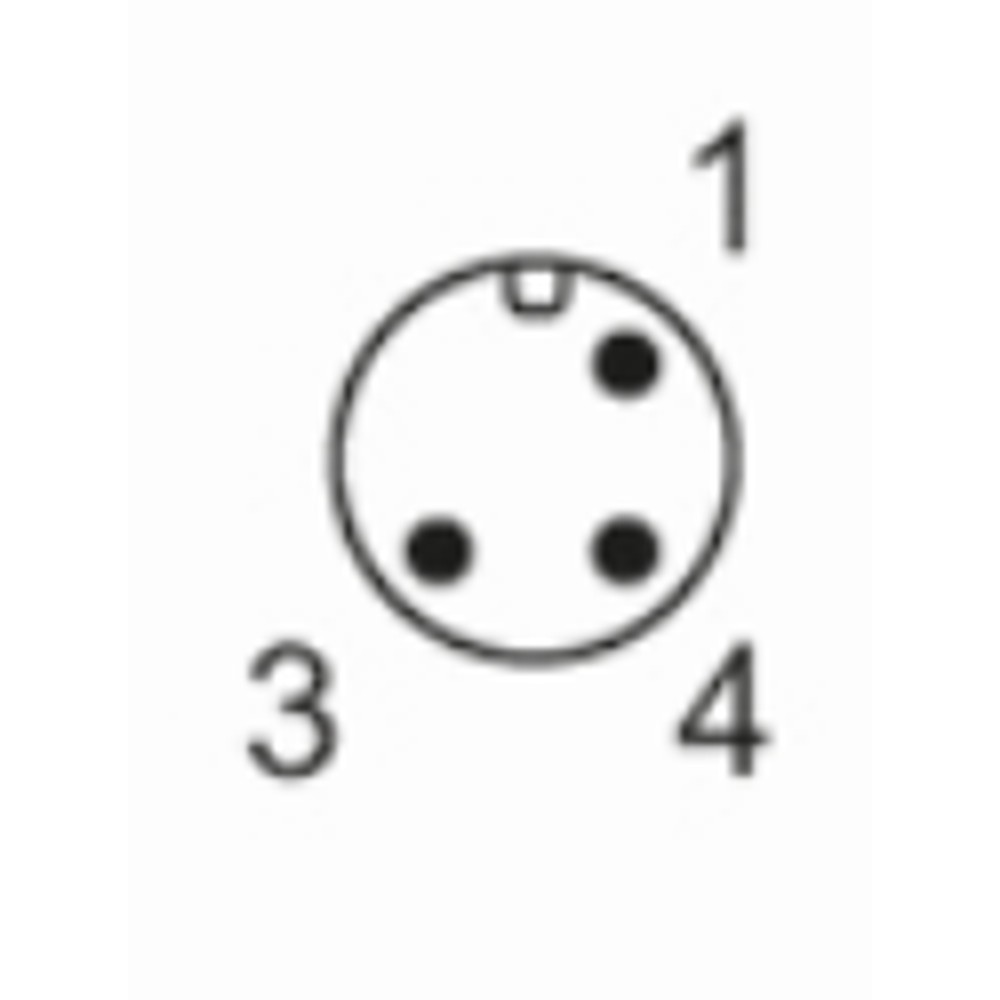

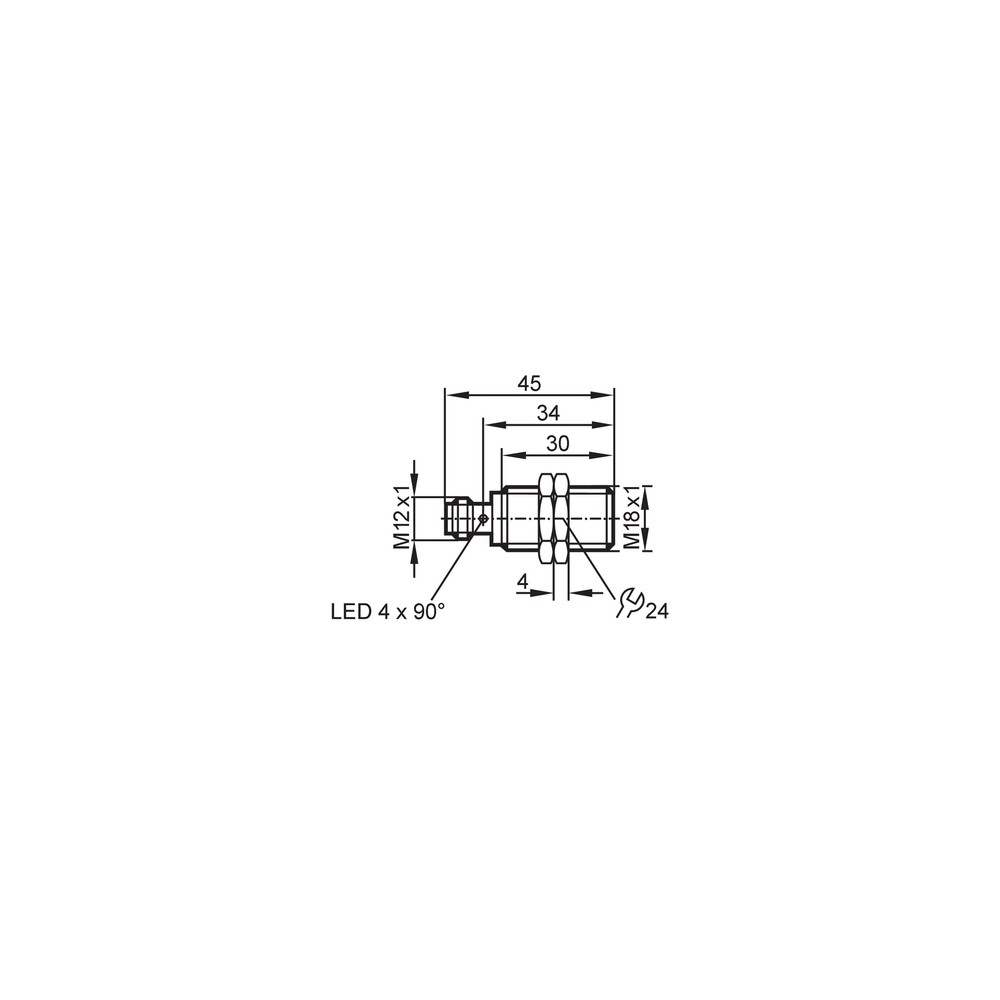

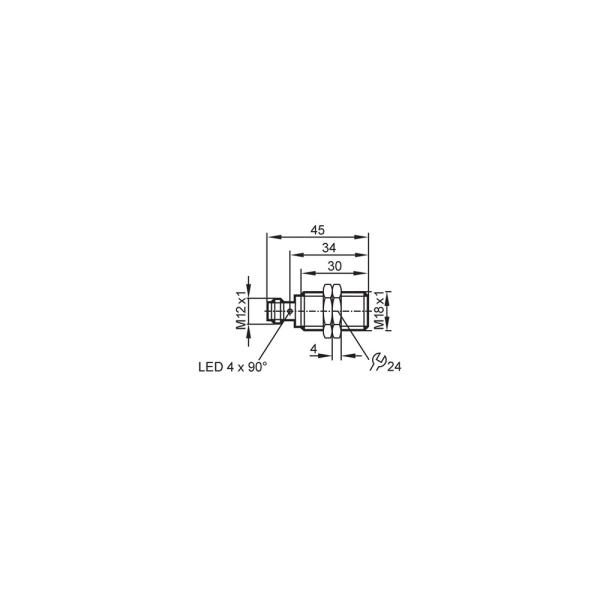

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa declarada, ligação incorreta ou alvo fora da distância efetiva de detecção.	Meça a alimentação nos terminais e confira a pinagem no datasheet; teste com alvo metálico e distância compatível, considerando o fator de correção do material.
A entrada do controlador não reconhece a saída.	A entrada pode não ser compatível com saída PNP normalmente aberta, ou a ligação pode não corresponder à pinagem do conector.	Confirme o tipo de entrada do controlador e compare a ligação fio a fio com o diagrama elétrico do fabricante.
O ponto de comutação varia conforme o alvo utilizado.	O material do alvo altera o alcance efetivo, conforme os fatores de correção informados.	Identifique o material do alvo e aplique o fator de correção correspondente; avalie o sensor com o alvo real na distância de trabalho.
O sensor apresenta dano ou comportamento irregular após montagem ou pressurização.	Torque de instalação acima do limite declarado ou pressão aplicada fora da condição especificada para a face ativa.	Verifique o torque de montagem, limitado a 50 Nm, e confirme se a pressão não excede 100 bar / 10 MPa na face ativa; inspecione também a instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGT258 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGT258 e para que tipo de aplicação serve?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos. O fabricante indica uso em áreas higiênicas e processos de limpeza periódicos.

O IGT258 funciona com qualquer entrada de CLP?

Não; a entrada deve aceitar sinal PNP normalmente aberto e a alimentação deve estar entre 10 e 30 V DC. Confirme também a pinagem M12 no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma unidade por embalagem. Não há outros acessórios listados.

Ele serve para detectar plástico, madeira ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Não selecione o sensor para essa finalidade sem confirmação do fabricante.

Posso usar o IGT258 com uma saída NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Ela não informa uma configuração NPN nem normalmente fechada.

O sensor está alimentado, mas não detecta o alvo; o que devo verificar antes de trocar?

Verifique a alimentação de 10...30 V DC, a ligação conforme a pinagem M12 e a distância entre o sensor e o alvo. Considere também o material do alvo e os fatores de correção da ficha.

A saída comuta, mas o CLP não registra o sinal; qual é a causa provável?

A entrada pode não ser compatível com o tipo de saída PNP normalmente aberta ou a pinagem pode estar incorreta. Confirme a configuração da entrada e compare a ligação com o diagrama do fabricante.

Quando escolho este sensor em vez de outro modelo?

Escolha o IGT258 se forem necessários montagem embutida M18 x 1, alcance de 8 mm, saída PNP normalmente aberta e conexão M12. Para outro tipo de saída, alcance ou conexão, compare com a ficha técnica da versão pretendida.

Como devo instalar e apertar o sensor?

Use a rosca M18 x 1 e respeite o torque máximo declarado de 50 Nm. Consulte o desenho dimensional e siga a pinagem do datasheet para a ligação elétrica.

Posso aplicar 100 bar em qualquer parte do sensor?

Não; a ficha declara resistência de 100 bar / 10 MPa especificamente para a face ativa. Não extrapole esse limite para outras partes do sensor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado pela ficha como indutivo; o alcance declarado depende do alvo e dos fatores de correção por material. (Ref.: tipo de sensor; alcance de detecção: 8 mm)

PNP normalmente aberto

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do controlador. (Ref.: saída PNP; função normalmente aberta)

Montagem embutida

Configuração de montagem declarada para a instalação do sensor. (Ref.: tipo de montagem: embutido)

Símbolo usado na ficha para a distância real de comutação; parâmetros de histerese e variação são referenciados a esse valor. (Ref.: Sr = 8 ± 10 % mm)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, conforme condições específicas de ensaio; deve ser considerada conforme o ambiente de instalação. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
