Sensor Indutivo IFM IGT258 M18

Pré-visualizar: IGT258 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 8mm

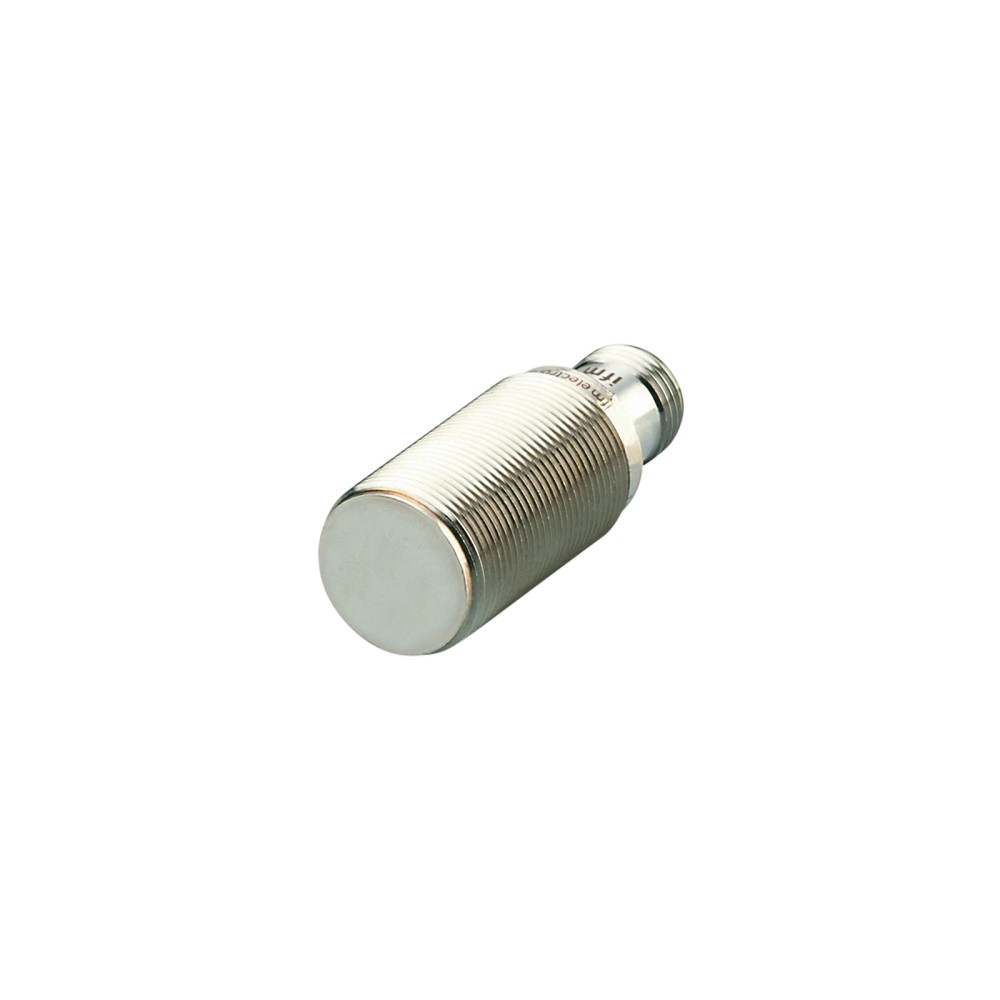

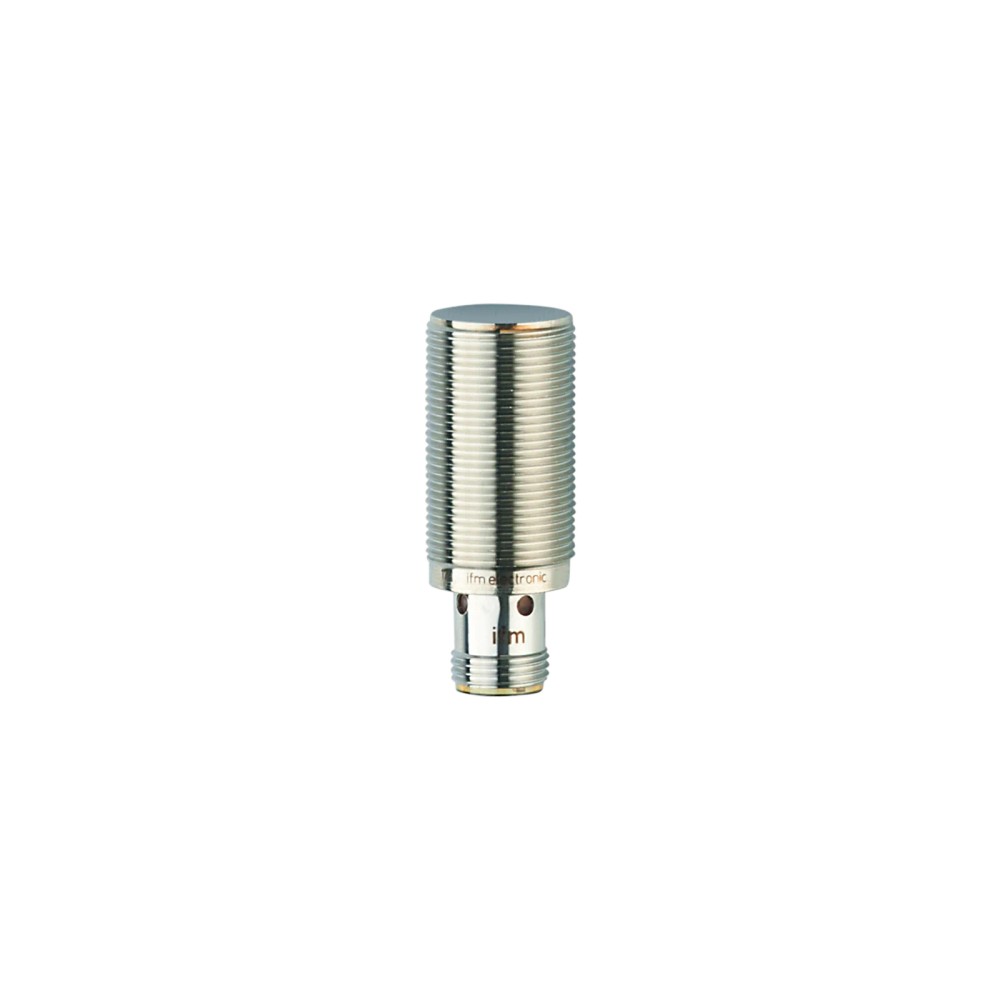

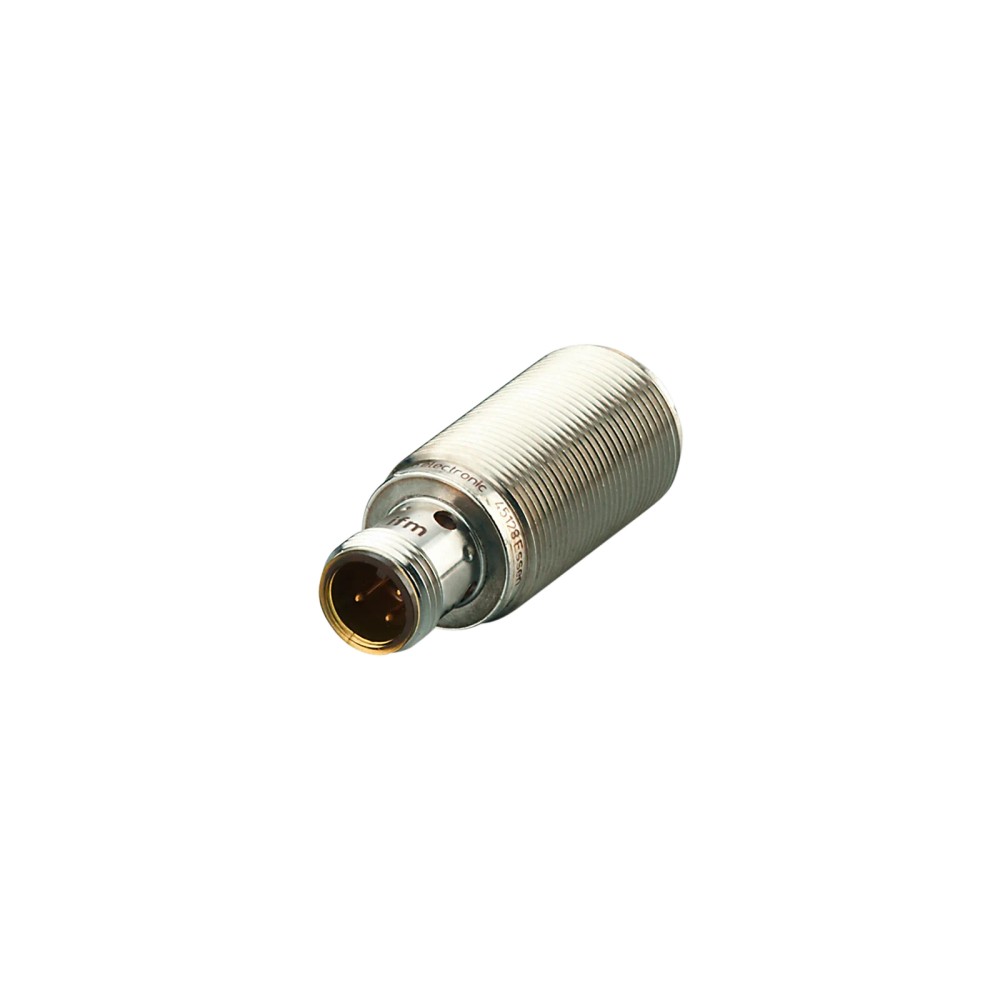

IGT258 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 8mm

Imagem meramente ilustrativa

R$ 882,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGT258
EAN: 4021179304948
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IGT258 IFM - Sensor Indutivo Metálico Áreas Higiênicas M18 PNP 8mm"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem e rosca

Embutida; M18 x 1

Conexão

Conector macho M12 integrado

Ambiente

0...100 °C; proteção IP65/IP66/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Metálico IFM IGT258 M18 PNP 8 mm

O IFM IGT258 é um sensor indutivo cilíndrico totalmente metálico para detecção sem contato de objetos metálicos, indicado pelo fabricante para áreas higiênicas e processos de limpeza periódicos. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e montagem embutida. O corpo tem rosca M18 x 1, conexão M12 integrada e grau de proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	IGT258
Tecnologia	Sensor indutivo
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	Conector macho M12 integrado, codificação A, contatos dourados
Dimensões / montagem	M18 x 1; comprimento de 45 mm; montagem embutida
Proteção do invólucro	IP65, IP66, IP67, IP68, IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações compatíveis com sensor indutivo e alcance nominal de 8 mm.
Aplicações em áreas higiênicas e processos de limpeza periódicos, conforme indicação do fabricante.
Instalações que aceitem sensor cilíndrico roscado M18 x 1, montagem embutida e saída PNP normalmente aberta.
Ambientes dentro da faixa de temperatura ambiente especificada, de 0...100 °C, e com alimentação DC de 10...30 V.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado; este modelo é PNP normalmente aberto.
Não selecionar para detectar objetos não metálicos por princípio indutivo; a ficha especifica tecnologia indutiva para detecção de metais.
Não utilizar fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de 0...100 °C.
Não usar como substituto de sensor com alcance nominal diferente sem validar distância, material do alvo e montagem; a distância de trabalho informada é 0...6,48 mm.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: detecção indutiva em áreas higiênicas e processos de limpeza periódicos, respeitando a temperatura ambiente de 0...100 °C e os graus de proteção declarados.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou dispositivos que aceitem montagem embutida M18 x 1 e saída PNP normalmente aberta; validar distância, fator de correção do material e entrada elétrica do controlador.
A face ativa tem resistência à pressão declarada de até 100 bar; não interpretar esse dado como pressão admissível para o conjunto inteiro ou para qualquer condição de instalação.
Para alvos de aço inoxidável, latão, alumínio ou cobre, aplicar os fatores de correção indicados na ficha ao avaliar a distância efetiva de detecção. Não é especificado como detector de objetos não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Metálico IFM IGT258 M18 PNP 8 mm, verifique estes pontos:

Escolha o IGT258 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, alcance nominal de 8 mm, corpo totalmente metálico, montagem embutida M18 x 1 e conexão elétrica M12 integrada.

Avalie outra versão quando

O controlador requerer NPN ou normalmente fechado, a alimentação disponível não estiver entre 10 e 30 V DC, a temperatura ambiente sair de 0...100 °C ou a distância de trabalho necessária exceder 0...6,48 mm. Confirme também a compatibilidade do cabo/conector M12 e do alvo com a instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / IFM	Identificação do fabricante indicada no anúncio e na ficha.
Modelo	IGT258	Código do modelo e SKU.
GTIN	4021179304948	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas na ficha.
Aplicação	Aplicação em áreas higiênicas / processos de limpeza periódicos	Aplicações indicadas na ficha do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; invólucro todo em metal	Características declaradas na ficha; não alteram os limites elétricos e mecânicos especificados.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e valores declarados na ficha; CD = descarga por contato e AD = descarga pelo ar conforme abreviações da ficha.

Saída de comutação
Função elétrica / tipo de saída	PNP, normalmente aberto	Tipo e função de saída especificados; não equivale a saída NPN ou normalmente fechada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo contínuo indicado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação declarada.
Display / status de chaveamento	4 x LED, amarelo	Indicação visual de estado especificada na ficha.

Detecção e distâncias
Alcance de detecção	8 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	8 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho indicada na ficha.
Alcance aumentado	Sim	Característica declarada pelo fabricante.
Fator de correção	Aço: 1 / aço inoxidável: 0,7 / latão: 0,6 / alumínio: 0,5 / cobre: 0,2	Fatores informados para diferentes materiais de alvo; considerar na avaliação da distância efetiva.

Precisão e desvios
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio declarado em relação a Sr.

Conexões e instalação elétrica
Número de fios	3 fios	Configuração indicada no anúncio.
Conexão elétrica	1 x M12; codificação A; contatos dourados	Conector macho integrado e características dos contatos indicadas na ficha.

Condições ambientais e proteções
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65, IP66, IP67, IP68, IP69K	Classes de proteção declaradas; observar condições e definições aplicáveis a cada classe no datasheet.
Resistência à pressão	100 bar / 10 MPa, face ativa	Limite declarado especificamente para a face ativa.
Certificado UL	Ta 0...70 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A012; arquivo UL E174191	Dados UL fornecidos na ficha; a faixa Ta indicada é a do certificado, não substitui a faixa geral de temperatura ambiente.
MTTF	1244 anos	Valor MTTF informado na ficha; não representa vida útil garantida.

Resistência mecânica e vibração
Resistência a choques	EN 60068-2-27 Ea 100 g, 11 ms de meio seno; cada 3 choques em cada direção dos 3 eixos de coordenadas	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos de coordenadas	Condição de ensaio declarada para choques repetidos.
Estabilidade de vibração	EN 60068-2-6 Fc 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração declarada.
Força de impacto	1 J	Valor informado na ficha.

Dados mecânicos e materiais
Formato	Cilíndrico, forma construtiva de roscas	Construção mecânica indicada.
Dimensões	M18 x 1 / comprimento 45 mm	Dimensão e rosca especificadas.
Montagem	Embutido	Tipo de montagem informado.
Invólucro	Totalmente metálico	Construção do corpo declarada.
Materiais	Aço inoxidável 1.4404 (316L); face ativa 1.4404 (316L); janela dos LEDs em PEI; porcas de fixação em 1.4404 (316L)	Materiais descritos na ficha.
Torque máximo de aperto	50 Nm	Limite de torque informado para aperto.
Peso	44,2 g	Peso do produto informado na ficha.
Unidades por embalagem	1 peça	Quantidade por embalagem declarada.

Acessórios fornecidos
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.

Dados não declarados
Software embedded	Não	A ficha indica que não há software embedded incluído.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação indicado na ficha; a saída é uma saída de comutação PNP.

Conexões

Elétrica Conector macho M12 integrado, codificação A, contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta; corrente máxima constante da saída de comutação DC: 100 mA. A ficha indica 3 fios. Confirmar a atribuição dos pinos no datasheet antes de conectar; não presumir pinagem.

Processo Conexão mecânica cilíndrica roscada M18 x 1, montagem embutida. Não há conexão de processo para fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou módulo compatível com saída PNP normalmente aberta e alimentação DC de 10...30 V	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados. Validar a corrente de entrada/carga contra o limite de 100 mA da saída.
Entrada que exige sinal NPN ou normalmente fechado	✗	A ficha identifica saída PNP normalmente aberta; não há indicação de configuração NPN ou normalmente fechada.
Instalação com encaixe roscado M18 x 1 e montagem embutida	✓	A rosca e o tipo de montagem correspondem à especificação mecânica do sensor.
Instalação que exige rosca diferente de M18 x 1 ou montagem não embutida	✗	A ficha especifica M18 x 1 e montagem embutida; outra geometria requer validação de montagem ou outro modelo.
Detecção de alvo metálico a uma distância de trabalho entre 0 e 6,48 mm	✓	A distância de trabalho informada é 0...6,48 mm; a detecção também depende do alvo e das condições de instalação.
Detecção de objeto não metálico como alvo direto	✗	O produto utiliza princípio indutivo; a ficha o caracteriza como sensor indutivo, sem declarar detecção de alvos não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo Metálico IFM IGT258 M18 PNP 8 mm

Confirme que a alimentação disponível está dentro de 10...30 V DC e que a entrada do controlador aceita saída PNP normalmente aberta.
Verifique o espaço de montagem e a compatibilidade mecânica da rosca M18 x 1, do comprimento de 45 mm e da instalação embutida.
Instale o sensor e aperte sem exceder o torque máximo especificado de 50 Nm.
Conecte o conector M12 integrado usando cabo compatível; consulte a folha de dados para a atribuição dos pinos antes da ligação.
Posicione o alvo metálico dentro da distância de trabalho de 0...6,48 mm e considere os fatores de correção do material do alvo.
Energize o circuito e confirme a comutação pela entrada do controlador e pelo indicador amarelo; verifique a instalação e o cabeamento se o estado não corresponder ao esperado.

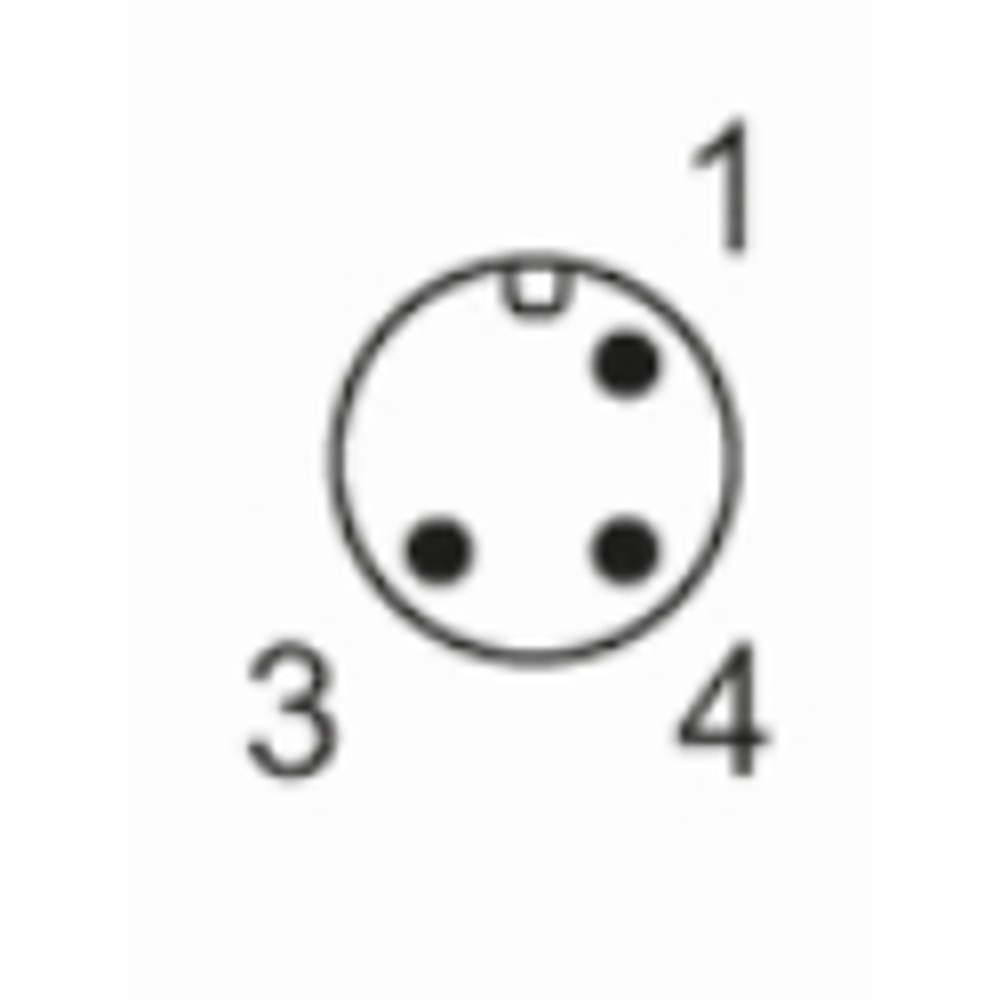

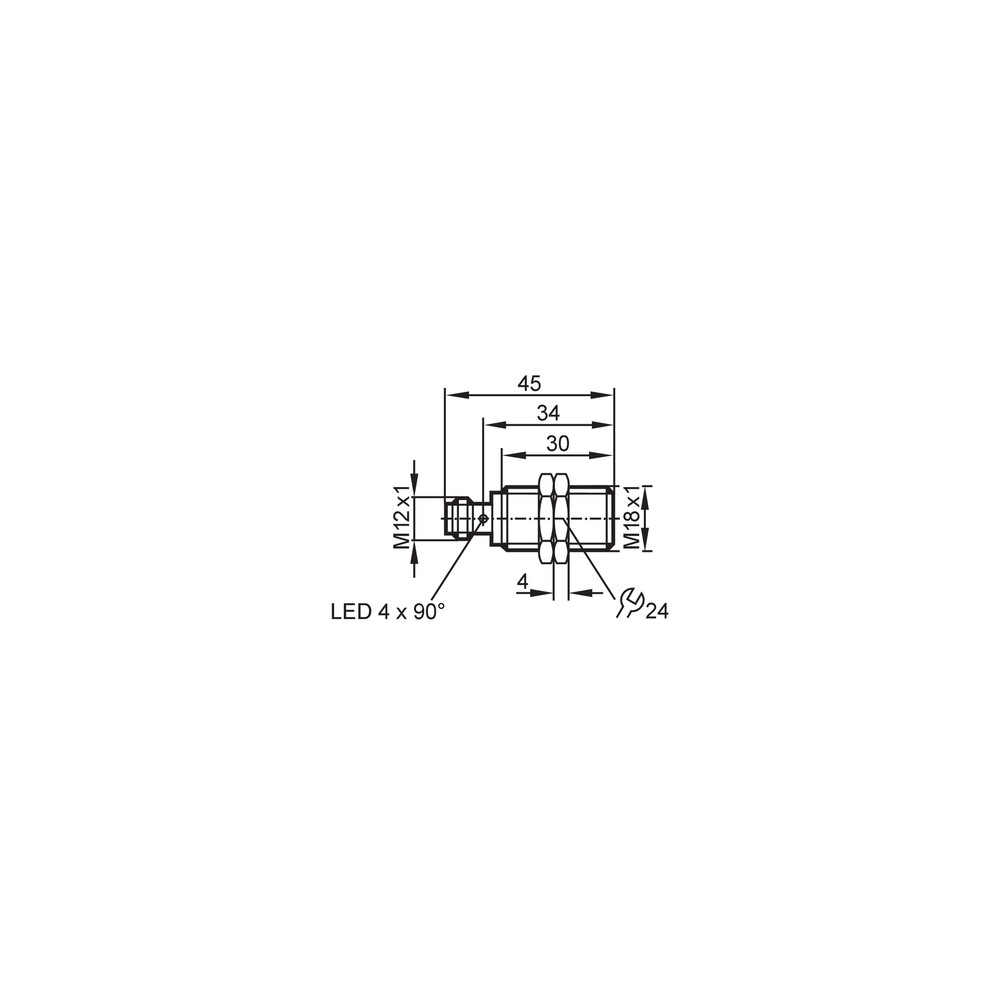

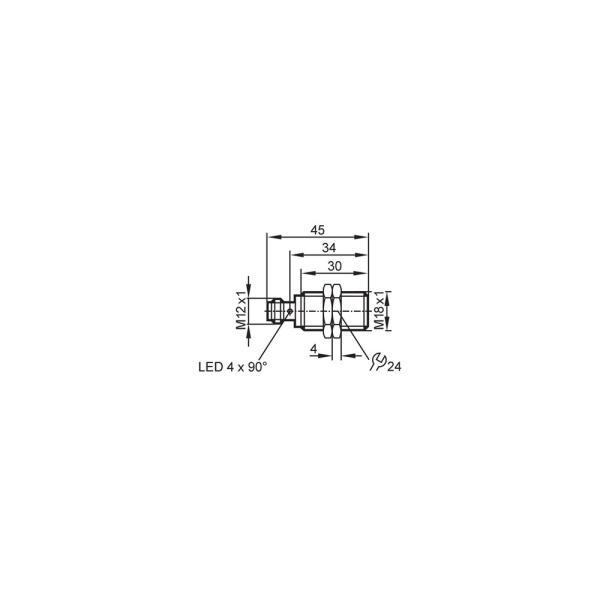

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alvo fora da distância de trabalho, material com fator de correção diferente de 1 ou desalinhamento em relação à face ativa.	Meça a distância entre a face ativa e o alvo, confira o material e o fator de correção correspondente e teste dentro de 0...6,48 mm.
O sinal não é reconhecido pela entrada do controlador mesmo com alimentação presente.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada, ou ligação incorreta do conector.	Confirme que a entrada aceita PNP normalmente aberto e compare a ligação com a atribuição de pinos do datasheet; não assuma pinagem.
A saída permanece inativa em todas as posições do alvo.	Alimentação fora da faixa especificada, polaridade incorreta ou interrupção no cabeamento/conector M12.	Meça a alimentação no sensor e confirme 10...30 V DC; inspecione o conector e a continuidade do cabo conforme o esquema do fabricante.
O sinal comuta de forma instável perto do ponto de detecção.	Alvo operando próximo do limite da distância de trabalho, variação do ponto de comutação ou fixação/montagem inadequada.	Repita o teste com o alvo dentro da distância de trabalho, confira a estabilidade mecânica e compare o comportamento com os desvios e a histerese especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGT258 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGT258 e para que serve?

É um sensor indutivo totalmente metálico para detecção sem contato de objetos metálicos. O fabricante o indica para áreas higiênicas e processos de limpeza periódicos.

O IGT258 funciona com entrada PNP de CLP?

Sim, desde que a entrada aceite sinal PNP normalmente aberto e o circuito respeite a alimentação de 10...30 V DC e o limite de saída de 100 mA.

O que acompanha o sensor?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há cabo listado como incluso.

Ele serve para detectar plástico ou outros objetos não metálicos?

A ficha caracteriza o IGT258 como sensor indutivo e não declara detecção de alvos não metálicos. Para esse tipo de alvo, selecione uma tecnologia cuja ficha especifique a aplicação.

Posso usar este modelo se meu controlador exigir saída NPN ou normalmente fechada?

Não conforme a configuração especificada: o IGT258 tem saída PNP normalmente aberta. Verifique a entrada do controlador antes da compra.

O sensor não detecta o alvo: o que devo verificar antes de trocar?

Verifique se o alvo está dentro da distância de trabalho de 0...6,48 mm e considere o fator de correção do material. Confira também alimentação, posição e compatibilidade da entrada.

Por que o sinal do sensor fica instável perto do alvo?

Uma causa possível é operar próximo ao limite da distância de trabalho ou ter fixação instável. Confira a distância, a montagem e a conexão elétrica antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit com cabo?

A ficha informa o sensor e duas porcas de fixação, mas não lista cabo incluso. Se a instalação precisar de cabo M12, confirme separadamente a compatibilidade do conector e o comprimento exigido.

Como escolho entre o IGT258 e outro sensor indutivo?

Escolha o IGT258 quando forem necessários PNP normalmente aberto, alcance nominal de 8 mm, montagem embutida M18 x 1 e conector M12 integrado. Busque outra versão se a entrada exigir NPN ou normalmente fechado, ou se a instalação não atender às dimensões e à distância de trabalho especificadas.

Que cuidados devo ter na instalação mecânica?

Respeite a montagem embutida M18 x 1 e não exceda o torque máximo de 50 Nm. Consulte o datasheet para a pinagem e para as instruções completas de conexão.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a aplicação declarada é a detecção de alvos metálicos.

PNP normalmente aberto

Saída de comutação PNP cuja função é normalmente aberta; deve corresponder ao tipo de entrada do controlador.

Montagem embutida

Configuração de instalação indicada para o sensor e considerada na aplicação do alcance especificado.

Sr (distância real de comutação)

Distância de comutação especificada com tolerância, usada como referência para desvios e histerese.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água; as condições de cada classe devem ser consultadas na documentação do fabricante.
